专题--凸透镜--作图题

L 1 L 2F F F F F F F F FFF F F F F FF F F FF F F F F F F 1 F 1 F 2F 2 《透镜》作图专题训练编号 姓名1. 画出下列图中凸透镜的折射光线的方向。

2. 画出下列图中凹透镜的折射光线的方向。

3. 完成下列透镜的光路。

4. 在下列各图中的适当位置画出一个合适的透镜。

5. 画出下列图中凸透镜的入射光线或折射光线的方向。

6. 画出下列图中凹透镜的折射光线或入射光线的方向。

7. 在下列方框中分别画一个合适的透镜，并确定其位置。

8. 在下列方框中分别画一个合适的透镜，并确定其位置。

9.（1）如图所示，L 1为入射光线，L 2为出射光线。

请在图中添加一个合理的光学器件。

（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。

（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。

请完成光路图。

F F4、请根据近视眼成因及矫正方法，在图5所示方框内画出矫正所需的透。

图5 图65、如图6所示，请你完成光路图。

6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。

潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。

请根据图中已有的光路，完成光路图，画出物体A的大致位置。

图7 图8 图97、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。

8、在图9中的虚线内填上适当的光学仪器。

9、在下图方框内补上光学元件. 10、请在图10中完成物体AB经凸透镜成像的光路图。

图10 图1111、请完成图11中的光路图。

图12 图1312、如图12所示，请画出入射光线经过凸透镜后的折射光线。

13、如图13所示是照相机的原理图，A’B’是AB的像。

请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。

绝密★启用前专题训练透镜作图1.如图1和图2所示的是光通过某种透镜前后的传播情况．请在图1和图2中的虚线框中分别画出适当类型的透镜示意图。

2.请在如图所示的甲乙方框中分别填入合适的透镜。

3.画出图中入射光线通过透镜后的折射光线。

4.如图所示，(两透镜焦距相同)根据已知光线画出原先的入射光线和后来的折射光线。

5.请画出光源S发出的光线SA通过凸透镜后的光路图。

(表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分)6.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。

7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)。

8.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。

请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。

9.如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像。

请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。

10.如图所示，点光源S发出的一条光线经平面镜反射后恰好通过凸透镜的焦点，请画出该条光线的反射光线及经过凸透镜后的折射光线的光路图。

11.请画出由S点发出的光经过凸透镜后的折射光线。

12.图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′。

13.凸透镜的成像规律可以通过画光路图去理解。

在光路图中凸透镜用甲图表示，O点为光心，F为焦点，图乙中A′B′是物体AB经透镜所成的像。

B、B′两点到光心的距离均为2f。

(1)请画出图乙中这两条入射光线的出射光线，完成凸透镜成像的光路图；(2)在图乙中，设物体AB的高度为ℎ1，物体经透镜所成的像的高度为ℎ2，物理学中将ℎ2、ℎ1的比值称为放大率，用字母n表示，试运用几何知识证明n=1。

凸透镜成像规律练习1.当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。

该凸透镜的焦距可能为（）A 50厘米B 40厘米C 30厘米D 10厘米.2一凸透镜的焦距在10—20厘米之间，当物体距透镜25厘米时，所成的像一定是（）A 缩小的像B 放大的像C 正立的像D 倒立的像。

3、物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为（）A 40厘米B 30厘米C 20厘米D 10厘米4、物体放在凸透镜前12厘米处，在透镜一侧的光屏上成一个倒立放大的像。

当物体距凸透镜8厘米，所成的像（）A 一定是倒立放大的实像B 可能是倒立缩小的实像C 可能是正立放大的虚像D 可能是正立等大的虚像在图4中，凸透镜焦距为10厘米，为了找到像的位置，光屏应在光具座的____________厘米刻度范围内移动(选填“60-70”或“大于70”)；保持透镜位置不变，当蜡烛在45厘米刻度处时，移动光屏，________在光屏上成像(选填“能”或“不能”)某小组同学在“研究凸透镜成像规律”的实验中，记下所用凸透镜的焦距，按正确的方法安装和调节好实验装置。

他们在光具座上先固定焦距为f1的凸透镜，按表一中的物距u依次进行实验，每次都使光屏上烛焰的像最清晰，并将相应的像距v记录在表一中。

然后他们换用焦距为f2的凸透镜，重复上述实验，并将数据记录在表二中。

（已知f1＜f2）表一（凸透镜的焦距为f1）表二（凸透镜的焦距为f2）（1）分析比较实验序号1、2与3（或4、5与6）数据中的物距u与像距v变化关系及相关条件，可得出的初步结论是：_____________________________________。

（2）分析比较实验序号______________________数据中的物距u与像距v的关系及相关条件，可得出的初步结论是：不同的凸透镜，当它们成实像时，物距相同，像距随焦距的增大而增大。

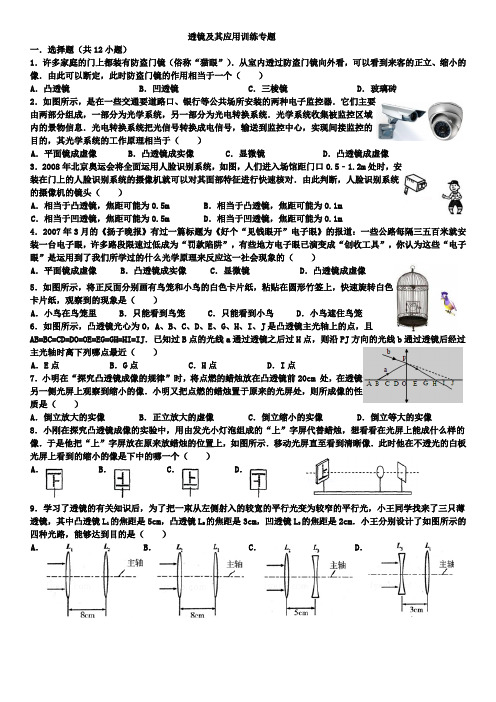

透镜及其应用训练专题一．选择题（共12小题）1．许多家庭的门上都装有防盗门镜（俗称“猫眼”）．从室内透过防盗门镜向外看，可以看到来客的正立、缩小的由两部分组成，一部分为光学系统，另一部分为光电转换系统．光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对．由此判断，人脸识别系统4．2007年3月的《扬子晚报》有过一篇标题为《好个“见钱眼开”电子眼》的报道：一些公路每隔三五百米就安装一台电子眼，许多路段限速过低成为“罚款陷阱”，有些地方电子眼已演变成“创收工具”，你认为这些“电子6．如图所示，凸透镜光心为O ，A 、B 、C 、D 、E 、G 、H 、I 、J 是凸透镜主光轴上的点，且AB=BC=CD=DO=OE=EG=GH=HI=IJ ．已知过B 点的光线a 通过透镜之后过H 点，则沿PJ 方向的光线b通过透镜后经过7．小明在“探究凸透镜成像的规律”时，将点燃的蜡烛放在凸透镜前20cm 处，在透镜另一侧光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性像．于是他把“上”字屏放在原来放蜡烛的位置上，如图所示．移动光屏直至看到清晰像．此时他在不透光的白板 B D透镜，其中凸透镜L 1的焦距是5cm ，凸透镜L 2的焦距是3cm ，凹透镜L 3的焦距是2cm ．小王分别设计了如图所示的C10．在儿童乐园，摄影师给卡通人照相，在对焦时，发现毛玻璃上卡通人像的位置如图甲所示．为了使毛玻璃上卡11．用可变焦的光学照相机可以把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄的景物与照相机镜头之间的）12．如图，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦二．填空作图题（共4小题）13．“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示．监视顾客移动的摄像头相当于一个___镜，顾客离摄像头的距离应在____ 的范围，能形成_______（选填“倒立”或“正立”）的实像．14．有一位老先生的视力不行了，常常要借助于放大镜来读书看报．有一次，他想用量角器测量书上所画的三角形的一个角的角度，但是看不清．于是取了一个放大倍数为5倍的放大镜，在放大镜的帮助下，他顺利地摆放好量角器，并读出了这个角度是25度．那么，被测的这个角的实际角度是_________ 度．15．如图所示，一点光源位于金属圆筒内部轴线上A点．圆筒轴线与凸透镜主光轴重合，光屏与圆筒轴线垂直且距离透镜足够远．此时，点光源正好在光屏上形成一个清晰的像，测出此时凸透镜与圆筒右端面的距离为L；向右移动凸透镜到适当位置，光屏上再次出现了清晰的像．由于光源位于圆筒的内部，无法直接测量出A与筒右端面的距离d，为了求出d的大小，在上述过程中还需要测量出的一个物理是_________ ；如果用N来表示该物理量的大小，则可以得出d为_________ ．16．如图所示，B为点光源A在透镜另一侧所成的像，请画出点光源A发出的两条光线通过透镜后的光路。

八年级物理第五章透镜作图题专题一、作图题1.完成图中的光路图。

2.如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好重合，根据光路图，在方框内填上适当透镜的符号。

3.请在虚线框内画出适当的透镜或面镜。

4.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。

5.如图①，AB为光线经平面镜发射后的反射光线，请作出其入射光线和经凹透镜折射后的折射光线．（保留作图痕迹）6.如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出:射向凸透镜的入射光线；经平面镜的反射光线；标出反射角的度数.7. 如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置.一束光AB经凸透镜和平面镜怎样传播?画出光路图来；8.如图，请作出凸透镜的入射光线和进入水中的折射光线。

9.如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。

若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。

10.如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．11.如图所示，OO′为凸透镜的主光轴，S′为点光源S 经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。

12.完成如图的光路图。

13.如图为某透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜，并用作图法作出该透镜右侧的焦点F。

14.如图所示是照相机的原理图，A′B′是AB的像．请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示．15.如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．16.有一束光经过凸透镜二倍焦距处射向该透镜，请在图中画出这条光线经过凸透镜折射后的光路。

培优训练及答案---光现象、透镜作图1．枯井中的青蛙位于井底“坐井观天”，请在图中画出青蛙通过井口看到最大范围的两条光线（O点为青蛙眼睛的位置）。

2．按题目要求作图。

画出图中物体AB在白纸板上影子A′B′的位置。

3．如图所示，AB、CD是发光点S发出的两条光线，请确定出发光点S的位置，并画出发光点发出的，过E点的光线。

4．请在图中作出发光箭头AB在屏上所成的像''A B（要求标出'A、'B）。

5．如图所示，室内有一个点光源，通过墙上的两个孔洞，透出两条小光束。

请根据这两条光束的方向，找到点光源S的位置并画出光路图。

6．如图所示，S是一个发光的小灯泡，PQ为不透光的挡板，试作出挡板右侧发光灯泡能照亮的范围。

7．在图中根据给出的反射光线OB 画出入射光线AO，并标出入射角及其度数。

8．如图所示，两平面镜相互垂直。

请根据光的反射定律，画出经过平面镜后的反射光线，并标出第二次反射后反射角的大小。

9．如图所示，三条互相平行的光线入射到凹凸不平的物体表面。

上时反射光线不平行，这就是漫反射，请画出第1条光线的反射光路图。

10．如图所示，小明利用一块平面镜使此时的太阳光射入隧道内。

请你完成光路图。

11．根据图中给出的入射光线，画出对应的反射光线，并标出反射角及其大小。

12．根据平面镜成像特点，在图中画出物体AB 在平面镜MN 中所成的像A’B’。

13．小新和妈妈去逛超市时，通过转角处的平面镜看到了货架后的商品。

请在图中作出位于P点的小新通过平面镜看到货架后商品A的光路图。

14．按要求作图（请保留作图痕迹）。

如图所示，水池的侧壁上安装了一盏小射灯A，站在水池旁边的小杰（眼睛在C点）看到小射灯的像在水中B点的位置。

请你画出水面的位置和A发出的一条光线经过水面反射后进入小杰眼睛（即图中的C点）的光路图；15．一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC 的大致方向。

八年级物理凸透镜成像作图题实验题专题训练含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．请在图中完成透镜的光路图（F为透镜的焦点，P为2倍焦距处）。

2．根图中的两条光线，画出相应的入射光线或折射光线。

3．如图所示，请画出两条光线通过凹透镜之后的光路图。

4．如图所示，入射光线平行于主光轴，请在图中画出它经凸透镜折射后的光线。

5．请画出由S点发出的光线经过凸透镜折射后的光线。

（图中字母F为凸透镜的焦点）6．请按要求完成下列作图：(1)画出图甲中入射光线的反射光线；(2)完善图乙的光路图。

二、实验题7．小明同学在做“探究凸透镜成像现律”的实验，(1)如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=______________cm。

(2)小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是_________（选填“照相机”、“放大镜”或”投影仪”）(3)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图像，由图像可知，当2f>u＞f时，物体移动速度____________（选“大于”、“小于“或“等于”）像移动的速度。

8．小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10cm。

（1）实验过程中，凸透镜始终固定在光具座50cm刻度线处。

当蜡烛距离凸透镜15cm 时，移动光屏，可在光屏上得到一个倒立、______的实像（选填“放大”、“等大”或“缩小”）；（2）接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向______透镜方向移动（选填“靠近”或“远离”）此时的像与步骤（1）中的像相比，大小将变______；（3）如图乙所示，小伟将蜡烛固定在光具座10cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是______（选填“放大镜”、“投影仪”或“照相机”）。

光的折射作图能力训练（2）【凸透镜成像的规律】1、成实像时，像与物 侧，左右、上下相。

2、变化规律 （1）物距变小，像距变，像也变（2）物距变大，像距变，像也变3、特殊点 F 点：是像和 像的分界点2F 点：是 像和 像的分界点【作图能力过关】1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.A4．画出下列各图中光线经过玻璃砖的光路5、如图为一冰块中有一长方形气泡，画出这条光线的折射光线.6、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路7、在图中的虚线框内填入适当类型的透镜，并完成光路图。

8、游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( ) A 深些 B 浅些C 无变化D 有时深有时浅有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙医内窥镜，可以把它们分成两类：一类包括______________________________其特征为由__________组成，二类包括______________________其特征为由__________组成.9、在探究凸透镜成像规律的实验中（1）用一束平行光正对凸透镜射入，经透镜后会聚于A 点，测得A 点距透镜10厘米，则透镜的焦距是 厘米。

（2）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。

（3）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。

（4）若去观察邮票，想看清楚邮票上的细微之处，放大镜与邮票间的距离应为10、如图2中的四幅图，分别表示近视眼成像情况和矫正做法的是（ ）A ．①②B ． ③④C ．②④D ． ③①【凸透镜实验题】【例1】在做“研究凸透镜成像规律”的实验中，某同学先把凸透镜固定在光具座上，然后将光屏和点燃的蜡烛分别放置在凸透镜的两侧，如果他在光具座上无论怎样左右移动光屏，在光屏上都不能呈现烛焰的像，则可能有几种原因?答案:有三个原因：(1)由于物距小于或等于焦距，凸透镜不能成实像.(2)凸透镜成实像，但由于物距太小，光屏调不到烛焰的像所在的位置.(3)凸透镜成实像，但光屏、凸透镜、烛焰三者的中心不在同一高度. 【例2】如图“探究凸透镜成像的规律”1)凸透镜成最大实像的是在 __点。

探究凸透镜成像规律一、单选题：1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm3、物体通过凸透镜可成（）A．正立、缩小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题：6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题3分，共39分）1．（08临沂）下列有关光的现象中，正确的说法是（）A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射B．光与镜面成30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大D．老年人通过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，如图所示是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是3点正D．时钟指示的时间是9点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm处，则蜡烛通过凸透镜成的像是（）A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像4．下列现象属于光的折射现象的是（）A、海市蜃楼B、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点可以节省空间。
