第2章 全面通风 《通风工程(第2版)》教学课件

第2章 全面通风 《通风工程(第2版)》教学课件

示踪气体浓度衰减法是在被研究空间释放一定量的示踪气体， 然后在整个实验过程中不再释放，即F（t）=0，则方程可简 化为
其解为
假定理想的送风方式为“活塞流‘，则该房间换气 的名义时间常数：
0
V qV 0
0 100 % 2( )
换气效率：可能最短的空气龄与平均空气龄之比。
η ≈100％
(a) 活塞流通风
§2.3 事故通风
§2.0 概 述
通风的任务:以通风换气的方法改善室内的空气环境。 排风: 把局部地点或整个房间内的污浊空气排至室外 （必要时经过净化处理）； 进风: 把新鲜（或经过处理）的空气送入室内。
通风系统:由实现通风任务所需要的设备、管道及其部件组成的 整体。 通风方法分类
按通风的动力分为
Gzj + Gjj = Gzp + Gjp
当Gjj=Gjp时:室内外压差为零，适用于无特殊要求车间 当Gjj>Gjp时:室内处于正压状态，适用于洁净度要求高的车间 当Gjj<Gjp时:室内处于负压状态，适用于产生污染的车间
在通风过程中, 室内空气通过与进风, 排风. 围护结构和 室内各种高低温热源进行交换, 为了使房间内的空气温度维持 不变, 必须使房间内的总得热量∑Qd与总失热量∑Qs相等, 也 就是要保持房间内的热平衡。即
事故通风的换气次数根据车间高度和有害气体的最高容许 浓度大小来确定： 最高容许浓度>5mg/m3时, 车间高度≤6m者换气≥8次/时, 车 间高度>6m者, 换气≥5次/时。 最高容许浓度≤5mg/m3时, 上述换气次数应乘以1.5。
作业P40：7
思考题：P39：1、2、3

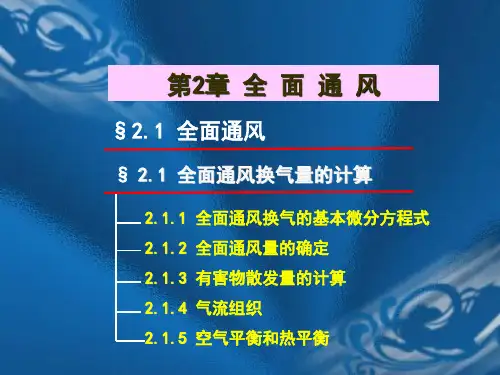

第2章 全 面 通 风
§2.1 全面通风
§ 2.1 全面通风换气量的计算

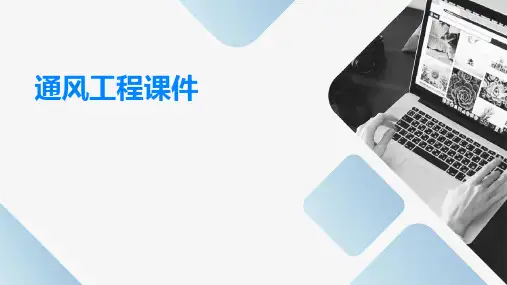

通风工程课件

通风工程课件

重要性及应用领域
重要性
通风工程对于保障人员健康、提高生产效率、改善室内环境等方面具有重要意 义，是现代社会不可或缺的工程技术之一。
应用领域
通风工程广泛应用于工业生产、建筑环境、交通运输等领域，为各个行业的可 持续发展提供了有力支持。
通风系统设计原理
02
通风系统组成及功能
通风系统的组成
主要由进风口、排风口、通风管道、风机、控制系统等部分 组成。
分类
根据应用领域和目的的不同，通 风工程可分为工业通风、建筑通 风、交通工具通风等。
发展历程与现状
发展历程
通风工程经历了从自然通风到机械通 风的演变，随着科技的发展，现代通 风工程更加注重节能、环保和智能化 。
现状
目前，通风工程在工业、建筑、交通 等领域得到了广泛应用，同时随着环 保意识的提高和技术的不断进步，通 风工程也在不断创新和发展。
按照安装说明进行设备的安装，确保设备 的水平和垂直度；连接电源、管道等附件 ，确保设备的正常运行。
调试过程
注意事项
对设备进行调试，检查设备的运行状况； 调整设备的参数，确保设备的性能达到最 佳状态。
在安装和调试过程中，要注意安全，避免 发生意外事故；同时要保持设备的清洁和 保养，延长设备的使用寿命。
案例二：某医院手术室通风系统改造案例
01
02
03
04
原有手术室通风系统存在噪音 大、过滤效果不佳等问题。
改造方案包括更换高效过滤器 、增加消音设备等。
确保手术室内空气洁净、安静 ，为医生提供良好的工作环境
。
改造后，手术室环境得到显著 改善，提高了手术成功率。
案例三：某化工厂通风系统优化案例
化工厂内存在多种有害气体，对通风系统要求高。

《通风工程》课件

《通风工程》课件

建筑通风工程
01
建筑通风工程概述
介绍建筑通风工程的基本概念、发展历程和应用领域，为进一步了解其
实际应用打下基础。
02
建筑通风工程实践
通过案例分析，介绍建筑通风工程在住宅、办公楼、商场等场所的实际
应用，包括通风系统设计、气流组织、噪音控制等方面的实践经验。
03
建筑通风工程效果评估
介绍如何对建筑通风工程的实际效果进行评估，包括室内空气质量、舒
辐射
以电磁波的形式传递热量的方式，与物体的发射率和温度有关。
03
通风设备与系统
通风设备
通风 fan
通风 fan is a key equipment in the ventilation system, which can provide necessary airflow to maintain the air quality in the room. It can be divided into centrifugal fans, axial fans and mixed flow fans according to the airflow direction.
通风系统
Supply air system：The supply air system is mainly used to supply fresh air to the room, including air supply diffuser and air supply fan. The air supply diffuser is usually installed on the ceiling or wall of the room, and it can be designed according to the specific needs of the room.

《通风工程》课件

《通风工程》课件

通风系统的维护与保养
定期清洁风口和风道，更换空气过滤器，检查风机和传动装置，确保通风系统的正常运行和安全性。
通风系统的节能技术
换热器
通过热交换实现热能回收，提 高能源利用效率。
智能控制系统
根据室内外温度、湿度等参数 实时调整通风系统运行状态， 节省能源。
自然通风设计
结合建筑设计，利用自然气流 实现通风，减少机械设备的使 用。
风管系统
用于传输新鲜空气和排出污浊 空气的管道系统，通常由金属 或塑料材料制成。
风机
驱动空气流动的设备，可通过 电力或其他动力源运行。
空气过滤器
用于清洁空气并防止污染物进 入室内的设备。
通风系统的设计原则
1 适宜流量
2 均匀分布
根据需要确保适宜的空气流量，以满足人 员和设备的需求。
将新鲜空气均匀分配到室内各个区域，确 保整体通风效果。
《通风工程》PPT课件
本PPT课件介绍通风工程，从概述到未来发展趋势，包括通风系统的分类、 组成、设计原则、计算方法、施工要点等内容，以及室内空气质量检测和危 害因素。
通风工程的概述
提供新鲜空气
通风工程的主要目的是为 室内提供新鲜空气，保持 空气流通，确保人员健康 和舒适。
改善室内环境
通过控制温度、湿度和气 味，通风工程改善室内环 境，提高工作和生活质量。
3 节能减排
4 适应环境
考虑使用节能设备和技术，减少能源消耗 和对环境的影响。
根据具体环境和需求选择适宜的通风系统 设计方案。
通风系统的计算方法
换气次数法
基于室内空气质量和需要的 换气次数进行通风系统的计 算。
舒适度法
根据舒适度需求（温度、湿 度等）来决定通风系统的设 计和运行参数。

通风工程(第2章)PPT课件

通风工程(第2章)PPT课件
G Q c(t p t0 )
G－全面通风量，kg/s； Q－室内余热量，kJ/s; c－空气比热，kJ/kg℃； Байду номын сангаасp－排气温度， ℃ ； t0－进气温度，℃ 。
,Kg/s
16
3) 消除余湿的全面通风量
G W (d p d0 )
,Kg/s
W－余湿量，g/s; dp－排出空气含湿量，g/kg干空气； d0－进入空气含湿量，g/kg干空气。
10
一、全面通风量的确定
全面通风量
送入的新鲜空气在整个空间内与污染物均匀、充分 地混合，使浓度值低于允许值的通风量。
但一般并不能很好混合，难以保持整个空间的浓度 低于允许值。
11
1) 稀释有害物的全面通风量
全面通风基本微分方程
房间体积Vf，有害物散发量为x(g/s)，送风空气中有 害物浓度y0，室内空气有害物的初始浓度为y1，任意时 刻室内空气中有害物的初始浓度为y。
7
局部送风系统示意图
8
第二节 全面通风
▪适用条件 ✓不能采用局部通风（生产条件限制、污染源不固定）； ✓局部通风效果不好（不能满足卫生标准）。
▪特点 风量大大超过局部通风，设备也复杂。
▪系统形式 进排风方式－一边用清洁空气稀释有害物浓度，一边 不断排出污染空气，以满足卫生标准。
9
▪影响通风效果的因素 ✓风量－风量越大效果越好； ✓气流组织－指对室内气流流动的控制。
3
第一节 局部通风
基本形式：局部排风和局部进风 局部排风系统
作用 在有害物产生的地方，直接收集有害物，经净化处理后
排至室外。 特点
需要的风量小、效果好。 应优先采用。 系统功能 收集（捕集）、输送、净化。

通风及空调工程课件(PPT 54页)

通风及空调工程课件(PPT 54页)
R134A标准气化温度-26.1℃
40
3.6 空调制冷系统的组成及原理
164
组成：4种设备
• 冷凝器：使制冷剂冷凝的设备
• 蒸发器：使制冷剂蒸发的设备
• 压缩机：将制冷剂压缩成高温高压气体
制热
• 膨胀阀：降低压力
制冷
冷却介质：使制冷剂冷却的介质 被冷却介质：被制冷剂冷却的介质
图3-81 蒸气压缩式制冷系统
27
3.2 通风系统管材
143
3.2.3常用风管的连接方式
1. 咬口连接 2. 焊接 3. 铆接 4. 风管加固
28
3.2 通风系统管材
145
3.2.4 风管的施工
29
图3-49 矩形风管管件形状示意图
3.2 通风系统管材
154
3.2.4 风管的施工
图3-50 圆形风管管件形状示意图
30
3.2 通风系统管材
138
3.2.2 风管配件
（3） 喷口
喷口是喷射式送风口的简称。用于远距离送风的风口。其主要形式有圆形和球形两种。
19
3.2 通风系统管材
138
3.2.2 风管配件
（3） 喷口
由于喷嘴长度较长（180-350㎜）,使得该风口的射程比球形喷口更远， 喷口通常作为侧送风口使用。
图3-24 带长喷嘴的球形喷口
6
3.1 通风系统的分类及原理
130
3.1.1 通风的分类
1. 自然通风 依靠室外风力形成的风压和室内空气温差形成的热压使 室内外空气进行交换的通风方式。
“烟囱效应”
图3-2 利用热压作用的自然通风示意图
7
3.1 通风系统的分类及原理
131

通风与空调工程PPT课件可编辑全文

通风与空调工程PPT课件可编辑全文
第16页/共160页
4.1.2 通风系统的分类
图4.4 集中式岗位吹风示意图
图4.5 局部送、排风
第17页/共160页
4.1.2 通风系统的分类
• 2)全面通风。 • 由于生产条件的限制，不能采用局部通风或采
用局部通风后室内空气环境仍然不符合卫生和 生产要求时，可以采用全面通风，即在车间或 房间内全面地进行空气交换。全面通风适用于： 有害物产生位置不固定的地方；面积较大或局 部通风装置影响操作；有害物扩散不受限制的 房间或一定的区段内。这就是允许有害物散入 车间，同时引入室外新鲜空气稀释房间内的有 害物浓度，使其车间内的有害物的浓度降低到 合乎卫生要求的允许浓度范围内，然后再从室 内排出去。 • 全面通风可以是自然通风或机械通风，图4.2所 示是自然的全面通风。机械的全面通风又分为 下列几种：
• 1) 自然进入的室外空气一般不能预先进行处理， 因此对空气的温度、湿度、清洁度要求高的车 间来说就不能满足要求。
• 2) 从车间排出来的脏空气也不能进行除尘，会 污染周围的环境。
第10页/共160页
4.1.2 通风系统的分类
• 3) 受自然条件的影响，风力不大、温差较小时，通风量就少，因而效 果就较差。比如风力和风向一变，空气流动的情况就变了，而且一年四 季气温也总是不断变化的，依靠的热压力也很不稳定，冬季温差较大， 夏季温差较小，这些都使自然通风的使用受到一定的限制。
第7页/共160页
4.1.2 通风系统的分类
图4.1 房间通风换气示意图(1)
图4.2 房间通风换气示意图(2)
第8页/共160页
4.1.2 通风系统的分类
• 屋顶上的风帽、带挡板的天窗(见图4.1、4.2)， 则是利用风从它们的上部开口吹过时造成的负 压来使室内空气在室内外压差下排出，这也是 一种利用风力的自然通风。

通风工程讲解-62页PPT资料

通风工程讲解-62页PPT资料

排风道
风帽
排风罩
净旋袋滤化风式尘装除除器置尘尘器器
排风机
排风系统组成示意图
圆形直管 圆形弯管 方形直管
天方地园 园管三通
风帽
屋顶风机
高效过滤器
排烟风机
二、空调系统
● 空调工程：是更高级的通风，既要保证送进室内空气温 度和洁净度，同时还要保持一定的干湿度和速度的设施。
● 空调工程的分类 ①按要求分类：恒温恒湿、净化、除湿和一 般空调系统 ②按集中程度分类：集中、局部、混合式的空调系统；
风口
散流器
柱式散热器
轴流风机
离心风机
送风
空气处理器
进风
一、通风工程
● 排风系统组成（P）： （排风系统示意图） ①排风管道：设置蝶阀、排风口、排气罩、风帽等； ②管道配件及管件：弯头、三通、四通、异径管、兰 盘、导流片、静压箱等； ③管道配件：测定孔、管道支托架； ④排风设备：排风机、净化设备等。
● 详图：针对设备安装、部件的加工制作、风管与设 备的保温均采用标准图。 ①管道保温详图； ②标准详图。
400 ×320
400×320
② 设备型号及参数、管道的规格及型号。
二、通风空调工程剖面图
● 剖面图：主要表示设备、管道、部件在竖直方向上的 布置、标高和尺寸。
● 空调系统的剖面图： ①双线表示对应平面图中的风管、设备、部件的位置 尺寸； ②注明风管直径、断面尺寸、管子的标高、送排风口 的形式及标高和尺寸、空气的流向、设备中心线及 标高、风管出屋面及风帽的标高等；
房 间
喷嘴
送
混合段
风
二次风
（旁道风门） 凝结水管道 二次风
混合式空调机（静压箱）原理图

通风课件.ppt

通风课件.ppt

定期对通风系统的关键部件进 行润滑，保证其正常运行。
对通风系统进行全面检查，确 保无泄漏或堵塞现象。
对通风系统进行清洁和除尘， 保证其高效的运行效果。
常见故障的诊断与排除
若通风系统出现噪音或振动，可能是 由于部件松动或损坏，需要进行检查 和更换。
若通风系统无法启动，可能是由于电 源故障或控制系统故障，需要进行检 查和修复。
设计流程通常包括需求分 析、方案设计、详细设计 、施工图绘制等阶段。
在需求分析阶段，需要明 确使用场景、空气质量要 求、温度和湿度控制等需 求。
在方案设计阶段，需要根 据需求分析的结果，制定 通风系统的总体方案和布 局。
在施工图绘制阶段，需要 将设计方案转化为具体的 施工图纸，以指导施工和 安装。
在详细设计阶段，需要进 一步细化通风系统的各个 部件和设备，并进行详细 的计算和分析。
02
通风系统的原理与设计
通风系统的基本原理
通风系统的基本原理是利用空气的流动，将室内的污染空气排出，同时将新鲜的空 气引入室内。
通风系统通常由进风口、排风口、风道、风扇等组成，通过风扇的运转，使室内外 的空气形成压力差，从而实现空气的流动。
通风系统的基本原理还包括空气的混合、分配和再循环等过程，以确保室内空气的 均匀分布和新鲜度。
通风系统的设计要素
设计要素包括室内空气的质量、 温度、湿度、气流组织、噪音等 因素，需要根据不同的使用场景
和需求进行综合考虑。
设计时需要考虑建筑物的结构、 功能和使用人群的特点，以及当
地的气候条件和环境因素等。
通风系统的设计还需要考虑能源 效率和环保要求，以实现节能减
排和可持续发展的目标。
通风系统的设计流程
新材料

通风工程局部通风PPT课件

通风工程局部通风PPT课件

Gp——最高允许含尘量，见下页表。 Gi——进风流中基底含尘量，一般要求不超过0.5 mg/min。
32
第32页/共102页
目录
《规程》第739条 作业场所空气中粉尘（总粉尘、呼吸性粉尘）浓度应符合下 表要求。
表 作业场所空气中粉尘浓度标准
粉尘中游离SiO2 含量（%）
最高允许浓度（mg/m3）
总粉尘
进风巷道配给风量Q配：
Q配≥Q掘＋9S， m3/min
Q3
Q3=9S
保证局扇吸风口至掘进工作面回风巷口之间的风速不得低
Q掘
于0.15m/s。
Q配
36
第36页/共102页
目录
小结： 本节主要介绍了掘进工作面所需风量的计算，教材上所介绍的是理论上计算
出来的，但实际工作中我们还是以《煤矿安全规程》中的计算为准。
4．混合式通风 《《规程》执行说明》，掘进巷道采用混合式通风时，其布置应遵守的规定：
（1）混合式通风应采用“长压短抽”的方式，如图：
F
＞50m
＜5m
C
E
D
B
≮10m （2）抽出式风机必须与压入式局扇联动闭锁，当压入式局扇停止
A
运转时，抽出式风机自动停止运转；压入式局扇未启动时，抽出式风机闭
锁，不能先启动。
23
第23页/共102页
目录
三、引射器通风 利用引射器产生的通风负压，通过同筒导风的通风方法称引射器通风。 如图：
青山矿用压风作为引射器，用篾子风筒内垫一层纸进行通风。
工作面上隅角瓦斯超限时，经常用液压枪喷乳化液，实际就是利用引射器的通 风原理。
24
第24页/共102页
目录
引射器通风的优点是无电气设备，无噪声；还具有降温、降尘作用。在煤与瓦 斯突出严重的煤层掘进时，用它代替局扇，设备简单，安全性较高。
