距离矢量路由协议的优点：配置简单，占用较少的内存和 CPU处理时间 缺点：扩展性较差，比如RIP最大跳数不能超过16跳。
路由泛洪
初始化
目标网络
下一跳
跳数
目标网络
下一跳
跳数
目标网络 10.1.30 10.1.4.0
下一跳 ---
跳数 0 0
10.1.1.0
---
0
0
10.1.2.0
10.1.3.0
路由器A到路由器D有两条路由： • Path1: ABCD，总路由花费是9 • Path2: AEFCD，总路由花费是12 路由器优选较小花费值的路由，并加入到路由
等价路由：ECMP
等价路由：ECMP，Equal Cost Multi-Path • 到同一个目的地有几条相同花费的路由，当路由优先级相 同时，这些路由都会被加入到路由表中，IP包会在这几个 链路上负载分担。 目前的实现中，支持负载分担的路由协议为RIP、OSPF、 BGP和IS-IS，静态路由也支持负载分担。
---
0
0
t0
10.1.2.0
路由器启动时对路由表进行初始化，对每个与自己直接相连 的网络生成一个表项。 每个初始表项跳数为0
周期性更新
目标网络 10.1.1.0 10.1.2.0
下一跳 --10.1.2.2
跳数 0 0 1
目标网络 10.1.2.0 10.1.3.0 10.1.1.0 10.1.4.0
路由协议分类——协议算法
根据协议算法分类 1、距离矢量路由选择协议（Distance-Vector） 包括RIP和BGP。其中，BGP也被称为路径矢量协议（ Path-Vector） 2、链路状态路由选择协议（Link-State) 又称为最短路径优先路由选择协议，包括OSPF和ISIS

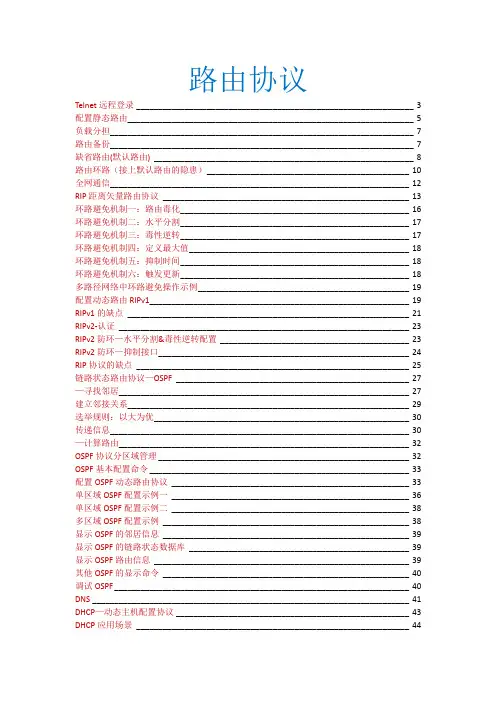

路由协议Telnet远程登录 _______________________________________________________________ 3配置静态路由_________________________________________________________________ 5负载分担_____________________________________________________________________ 7路由备份_____________________________________________________________________ 7缺省路由(默认路由)___________________________________________________________ 8路由环路（接上默认路由的隐患）______________________________________________ 10全网通信____________________________________________________________________ 12 RIP距离矢量路由协议________________________________________________________ 13环路避免机制一：路由毒化____________________________________________________ 16环路避免机制二：水平分割____________________________________________________ 17环路避免机制三：毒性逆转____________________________________________________ 17环路避免机制四：定义最大值__________________________________________________ 18环路避免机制五：抑制时间____________________________________________________ 18环路避免机制六：触发更新____________________________________________________ 18多路径网络中环路避免操作示例________________________________________________ 19配置动态路由RIPv1___________________________________________________________ 19 RIPv1的缺点________________________________________________________________ 21 RIPv2-认证__________________________________________________________________ 23 RIPv2防环—水平分割&毒性逆转配置___________________________________________ 23 RIPv2防环—抑制接口_________________________________________________________ 24 RIP协议的缺点______________________________________________________________ 25链路状态路由协议—OSPF_____________________________________________________ 27—寻找邻居__________________________________________________________________ 27建立邻接关系________________________________________________________________ 29选举规则：以大为优__________________________________________________________ 30传递信息____________________________________________________________________ 30—计算路由__________________________________________________________________ 32 OSPF协议分区域管理 _________________________________________________________ 32 OSPF基本配置命令 ___________________________________________________________ 33配置OSPF动态路由协议______________________________________________________ 33单区域OSPF配置示例一______________________________________________________ 36单区域OSPF配置示例二______________________________________________________ 38多区域OSPF配置示例________________________________________________________ 38显示OSPF的邻居信息________________________________________________________ 39显示OSPF的链路状态数据库__________________________________________________ 39显示OSPF路由信息__________________________________________________________ 39其他OSPF的显示命令________________________________________________________ 40调试OSPF ___________________________________________________________________ 40 DNS ________________________________________________________________________ 41 DHCP—动态主机配置协议 _____________________________________________________ 43 DHCP应用场景______________________________________________________________ 44DHCP租约更新______________________________________________________________ 46 DHCP接口地址池配置________________________________________________________ 46 DHCP全局地址池配置________________________________________________________ 50主机标识的各个位不能都为“1”，如果所有位都为“1”，则该机地址是广播地址，而非主机的地址。

对未来学习与实践的建议
01
深入学习各种路由协议的原理与特点
为了更好地理解和应用路由协议，需要深入学习各种路由协议的原理与
特点，掌握其工作机制和应用场景。可以通过阅读相关教材、参加技术
培训、参与技术社区等方式进行学习。
02
实践操作与案例分析
通过实践操作和案例分析，可以更好地理解和应用路由协议。可以通过
详细描述
根据作用范围和应用场景的不同，路由协议可以分为内部网关协议（IGP）和外部网关协议（EGP）两类。内部 网关协议主要用于自治系统内部，如RIP、OSPF等；而外部网关协议主要用于不同自治系统之间的路由选择，如 BGP等。
路由协议的作用和重要性
总结词
路由协议的主要作用是自动发现和维护路由信息，确保数据包能够正确、高效地传输到 目标网络或主机。
路由协议通信方式
包括周期性更新、按需更新等，这些方式能够根据网络状况 和设备需求进行动态调整，提高网络通信效率和稳定性。
路由协议的路由算法
路由协议的路由算法分类
包括距离矢量算法、链路状态算法等，这些算法根据不同的网络状况和设备需 求进行选择和应用。
路由协议的路由算法特点
包括收敛速度快、路由路径优化等，这些特点能够提高网络通信效率和稳定性 ，降低网络拥塞和延迟。
确定网络拓扑结构
根据实际网络环境，确定路由器 和交换机的连接方式，绘制网络 拓扑图。
测试与验证
通过ping命令、traceroute等工 具测试路由协议的连通性和性能 。
路由协议的优化方法
调整路由协议参数
根据网络实际情况，调整路由 协议的参数，如Hello和Dead 时间、Cost值等，以提高路由
详细描述
路由协议在网络中扮演着至关重要的角色。通过自动发现和维护路由信息，路由协议能 够确保数据包能够沿着最佳路径传输到目标网络或主机。此外，路由协议还具有许多其 他功能，如路由汇总、策略路由、负载均衡等，这些功能能够提高网络的性能和可靠性

路由即是指导IP 数据包发送的路径信息路由器要想很好的完成路由的功能，则要做如下相关的工作：1、检查数据包的目的地：该功能主要用于确定路由器是否了解目的地信息。

2、确定信息源：路由器从哪里获得给定目的地的路径？由管理员静态指定的，还是动态地从其他路由器那里得到的？3、发现可能的路由：到目的地的可能路由有哪些？4、选择最佳路由：到目的地的最佳路径是哪条？路由器是否应在多条路径之间均衡负载？5、验证和维护路由信息：到目的地的路径是否有效？是否是最新的？路由器除了生成路由表外还会定期的验证和维护路由信息，确保路由表中的条目有效根据来源不同，路由表中的路由通常可分为以下三类：1、链路层协议发现的路由（也称为接口路由或直连路由）2、由网络管理员手工配置的静态路由3、动态路由协议发现的路由链路层发现的路由不需要维护，减少了维护的工作。

而不足之处是链路层只能发现接口所在的直连网段的路由，无法发现跨网段的路由。

跨网段的路由需要用其他的方法获得静态路由与动态路由做一下对比。

1、静态路由必须由管理员手工指定。

当网络拓扑发生变化时，需要管理员手工更新配置。

同时静态路由只适合简单小型的网络，当网络结构复杂、路由条目繁多的时候，静态路由将难以胜任。

2、动态路由通过网络中运行的路由协议收集网络信息。

当网络拓扑发生变化时，路由器会自动更新路由信息，不必管理员手工去更新作用的范围，路由选择协议可分为：1、IGP（Interior Gateway Protocol）内部网关协议：用于自治系统（AS）内部交换路由信息的路由协议称为内部网关协议。

其中本课程介绍的RIP和OSPF都是属于IGP。

本课程没有介绍到的ISIS、IGRP、EIGRP协议同样属于IGP协议。

2、EGP（Exterior Gateway Protocol）外部网关协议：用于自治系统（AS）之间交换路由选择信息的路由协议称为外部网关协议。

边界网关协议（BGP）就属于EGP协议。
