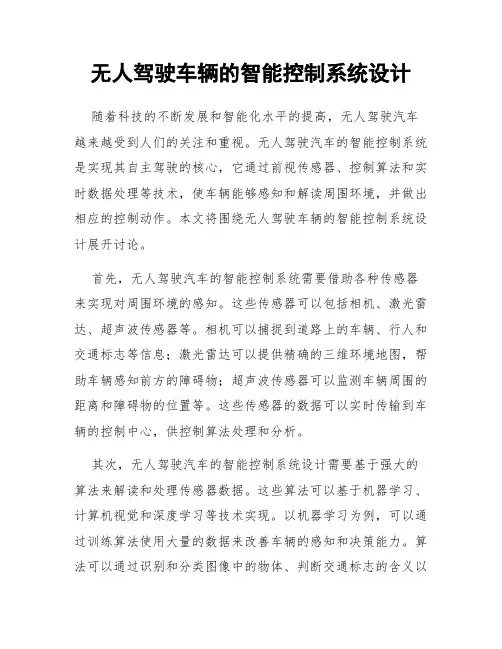

无人驾驶车辆的智能控制系统设计随着科技的不断发展和智能化水平的提高，无人驾驶汽车越来越受到人们的关注和重视。
无人驾驶汽车的智能控制系统是实现其自主驾驶的核心，它通过前视传感器、控制算法和实时数据处理等技术，使车辆能够感知和解读周围环境，并做出相应的控制动作。
本文将围绕无人驾驶车辆的智能控制系统设计展开讨论。
首先，无人驾驶汽车的智能控制系统需要借助各种传感器来实现对周围环境的感知。
这些传感器可以包括相机、激光雷达、超声波传感器等。
相机可以捕捉到道路上的车辆、行人和交通标志等信息；激光雷达可以提供精确的三维环境地图，帮助车辆感知前方的障碍物；超声波传感器可以监测车辆周围的距离和障碍物的位置等。
这些传感器的数据可以实时传输到车辆的控制中心，供控制算法处理和分析。
其次，无人驾驶汽车的智能控制系统设计需要基于强大的算法来解读和处理传感器数据。
这些算法可以基于机器学习、计算机视觉和深度学习等技术实现。
以机器学习为例，可以通过训练算法使用大量的数据来改善车辆的感知和决策能力。
算法可以通过识别和分类图像中的物体、判断交通标志的含义以及预测其他交通参与者的行为等，从而帮助车辆做出正确的决策。
此外，无人驾驶汽车的智能控制系统设计需要考虑到车辆的实时性和稳定性。
在处理海量数据和复杂算法的同时，系统需要保证及时响应和高度可靠的运行。
为此，可以采用分布式计算的方式来提高系统的处理效率和并发能力，确保车辆能够在实时场景下做出准确的控制动作。
同时，还可以根据实时环境的变化对控制策略进行实时调整，以应对突发情况和提高系统的适应性。
另外，无人驾驶汽车的智能控制系统设计还需要考虑到网络安全和数据隐私的问题。
无人驾驶汽车涉及到大量的数据传输和外部系统的连接，因此必须采取有效的安全措施来防止黑客攻击和数据泄露。
可以采用加密技术、访问控制和身份验证等方法来保护系统和数据的安全。
此外，还要制定严格的数据隐私保护政策，确保车辆的用户信息和行车数据不被滥用或泄露。
无人驾驶汽车的计算机控制无人驾驶汽车（Unmanned Autonomous Vehicle, UAV）是近年来快速发展的一项技术，其背后的计算机控制系统功不可没。
本文将深入探讨无人驾驶汽车的计算机控制原理、关键技术及未来发展方向。
一、计算机控制原理无人驾驶汽车的计算机控制基于人工智能和机器学习的先进算法，通过传感器获取环境信息并处理数据，实现自主决策和行动。
其核心原理可分为感知、决策和执行三个步骤。
1.感知无人驾驶汽车配备了多种传感器，如摄像头、激光雷达、超声波传感器等，用于感知周围环境。
这些传感器会实时采集数据，如图像、距离、速度等，并将数据传输给控制系统。
2.决策控制系统通过处理感知数据，并结合事先训练好的算法和模型，来进行环境理解和决策。
通过识别道路、车辆、行人等元素，预测它们的行为，无人驾驶汽车能够做出相应的决策，如加速、减速、转向等。
3.执行根据控制系统的决策，执行单元会发送指令给车辆的各个部件，如发动机、转向装置、刹车系统等，进行准确的操作。
同时，控制系统还会监测车辆的状态，并实时更新决策，确保安全稳定地驾驶。
二、关键技术无人驾驶汽车的计算机控制涉及多个关键技术，以下是其中几个重要的技术：1.环境感知无人驾驶汽车需要准确地感知周围环境，其中最核心的技术是计算机视觉。
通过使用高分辨率摄像头获取图像，并利用图像处理算法识别并跟踪道路、交通标志、行人等。
此外，激光雷达和超声波传感器等也能提供宝贵的环境信息。
2.路径规划与决策无人驾驶汽车需要能够根据当前环境和目标制定路径规划和决策。
这一领域的关键技术包括机器学习、深度学习和强化学习等。
通过预先训练和不断学习，控制系统能够根据实时环境做出智能决策，如避开障碍物、选择最优路径等。
3.车辆控制系统无人驾驶汽车的车辆控制系统需要能够准确、高效地控制车辆行驶。
这涉及到车辆的动力系统、转向系统、制动系统等多个部件的协同工作。
同时，还需要考虑车辆的舒适性和安全性等因素。

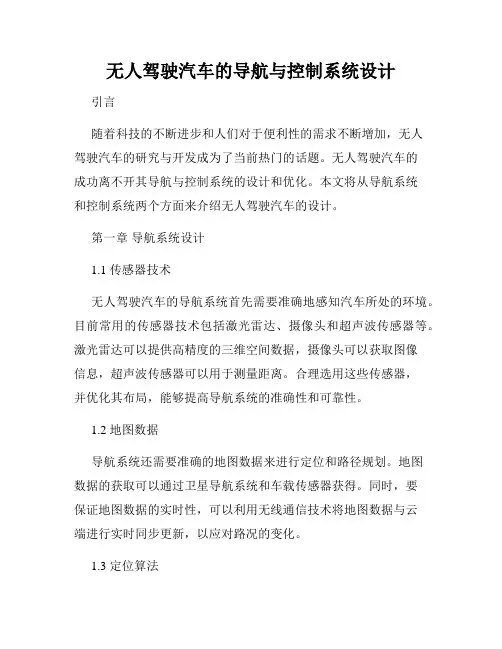

无人驾驶汽车的导航与控制系统设计引言随着科技的不断进步和人们对于便利性的需求不断增加，无人驾驶汽车的研究与开发成为了当前热门的话题。
无人驾驶汽车的成功离不开其导航与控制系统的设计和优化。
本文将从导航系统和控制系统两个方面来介绍无人驾驶汽车的设计。
第一章导航系统设计1.1 传感器技术无人驾驶汽车的导航系统首先需要准确地感知汽车所处的环境。
目前常用的传感器技术包括激光雷达、摄像头和超声波传感器等。
激光雷达可以提供高精度的三维空间数据，摄像头可以获取图像信息，超声波传感器可以用于测量距离。
合理选用这些传感器，并优化其布局，能够提高导航系统的准确性和可靠性。
1.2 地图数据导航系统还需要准确的地图数据来进行定位和路径规划。
地图数据的获取可以通过卫星导航系统和车载传感器获得。
同时，要保证地图数据的实时性，可以利用无线通信技术将地图数据与云端进行实时同步更新，以应对路况的变化。
1.3 定位算法准确的定位算法是导航系统的关键。
常用的定位算法包括全球定位系统（GPS）、惯导系统和视觉定位等。
这些算法可以相互结合，提高定位的精度和鲁棒性。
同时，为了避免数据的不确定性对导航系统的影响，可以采用滤波算法对定位数据进行融合处理，提高系统的鲁棒性和稳定性。
第二章控制系统设计2.1 车辆动力学模型在控制系统设计中，首先需要建立准确的车辆动力学模型。
该模型描述了车辆的运动特性和驾驶行为。
通过分析车辆的质量、惯性和阻力等参数，可以获取车辆的动力学特性，用于后续的控制系统设计。
2.2 跟踪控制器设计无人驾驶汽车需要根据预定的路径进行运动。
跟踪控制器的设计可以实现车辆沿着预定路径运动，并保持与该路径的一致性。
常用的控制算法包括比例-积分-微分（PID）控制和模型预测控制（MPC）。
在设计控制器时，需要根据车辆的动力学模型和环境因素进行参数调整，以达到较好的控制效果。
2.3 避障与规避策略在无人驾驶汽车的控制系统设计中，避障与规避策略也是非常重要的。

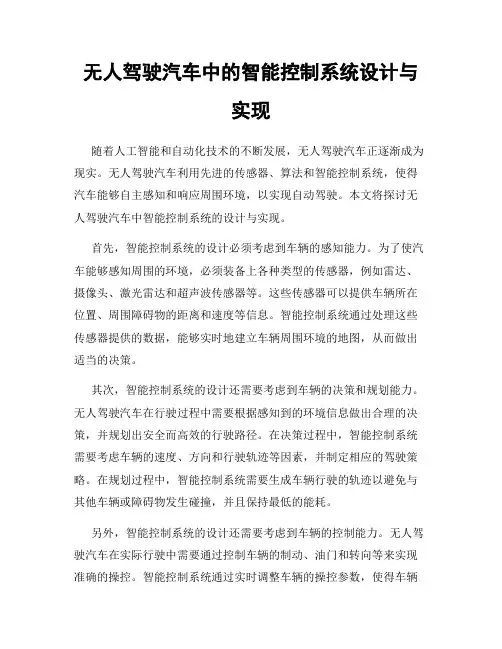

无人驾驶汽车中的智能控制系统设计与实现随着人工智能和自动化技术的不断发展，无人驾驶汽车正逐渐成为现实。
无人驾驶汽车利用先进的传感器、算法和智能控制系统，使得汽车能够自主感知和响应周围环境，以实现自动驾驶。
本文将探讨无人驾驶汽车中智能控制系统的设计与实现。
首先，智能控制系统的设计必须考虑到车辆的感知能力。
为了使汽车能够感知周围的环境，必须装备上各种类型的传感器，例如雷达、摄像头、激光雷达和超声波传感器等。
这些传感器可以提供车辆所在位置、周围障碍物的距离和速度等信息。
智能控制系统通过处理这些传感器提供的数据，能够实时地建立车辆周围环境的地图，从而做出适当的决策。
其次，智能控制系统的设计还需要考虑到车辆的决策和规划能力。
无人驾驶汽车在行驶过程中需要根据感知到的环境信息做出合理的决策，并规划出安全而高效的行驶路径。
在决策过程中，智能控制系统需要考虑车辆的速度、方向和行驶轨迹等因素，并制定相应的驾驶策略。
在规划过程中，智能控制系统需要生成车辆行驶的轨迹以避免与其他车辆或障碍物发生碰撞，并且保持最低的能耗。
另外，智能控制系统的设计还需要考虑到车辆的控制能力。
无人驾驶汽车在实际行驶中需要通过控制车辆的制动、油门和转向等来实现准确的操控。
智能控制系统通过实时调整车辆的操控参数，使得车辆能够按照规划路径进行行驶。
同时，智能控制系统还要考虑车辆的稳定性和安全性，以确保车辆行驶过程中的平稳性和安全性。
在实现智能控制系统时，有几个关键的问题需要解决。
首先是数据融合和感知问题。
由于传感器提供的数据可能存在误差和不完全性，因此智能控制系统需要将不同传感器提供的数据进行融合，从而准确地感知车辆周围的环境。
其次是决策和路径规划问题。
智能控制系统需要根据感知到的环境信息做出合理的决策，并规划出安全而高效的行驶路径。
最后是控制和优化问题。
智能控制系统需要实时调整车辆的操控参数，以实现准确的操控和平稳的行驶。
为了实现智能控制系统，需要借助现代计算机技术和人工智能算法。

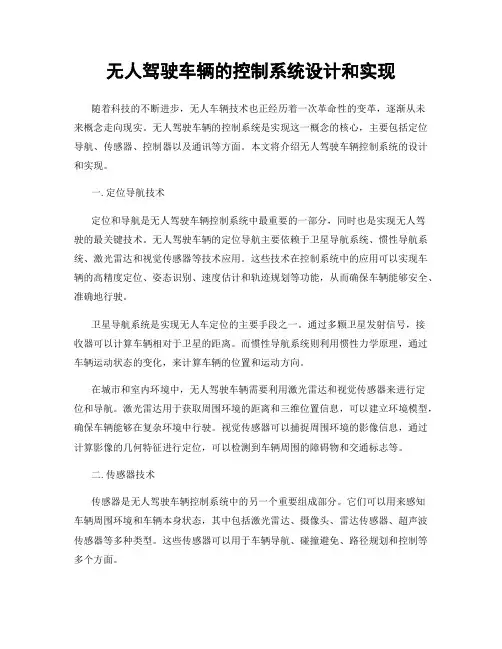

无人驾驶车辆的控制系统设计和实现随着科技的不断进步，无人车辆技术也正经历着一次革命性的变革，逐渐从未来概念走向现实。
无人驾驶车辆的控制系统是实现这一概念的核心，主要包括定位导航、传感器、控制器以及通讯等方面。
本文将介绍无人驾驶车辆控制系统的设计和实现。
一. 定位导航技术定位和导航是无人驾驶车辆控制系统中最重要的一部分，同时也是实现无人驾驶的最关键技术。
无人驾驶车辆的定位导航主要依赖于卫星导航系统、惯性导航系统、激光雷达和视觉传感器等技术应用。
这些技术在控制系统中的应用可以实现车辆的高精度定位、姿态识别、速度估计和轨迹规划等功能，从而确保车辆能够安全、准确地行驶。
卫星导航系统是实现无人车定位的主要手段之一。
通过多颗卫星发射信号，接收器可以计算车辆相对于卫星的距离。
而惯性导航系统则利用惯性力学原理，通过车辆运动状态的变化，来计算车辆的位置和运动方向。
在城市和室内环境中，无人驾驶车辆需要利用激光雷达和视觉传感器来进行定位和导航。
激光雷达用于获取周围环境的距离和三维位置信息，可以建立环境模型，确保车辆能够在复杂环境中行驶。
视觉传感器可以捕捉周围环境的影像信息，通过计算影像的几何特征进行定位，可以检测到车辆周围的障碍物和交通标志等。
二. 传感器技术传感器是无人驾驶车辆控制系统中的另一个重要组成部分。
它们可以用来感知车辆周围环境和车辆本身状态，其中包括激光雷达、摄像头、雷达传感器、超声波传感器等多种类型。
这些传感器可以用于车辆导航、碰撞避免、路径规划和控制等多个方面。
激光雷达可以扫描车辆周围的环境，可以检测到车辆周围的障碍物，并将其转化为数字化的数据后送入控制器中。
这些数据可以用于建立车辆周围环境的三维模型，从而帮助车辆做出合理的行驶决策。
摄像头可以捕捉周围环境的图像信息，可以检测到车辆周围的道路标志、交通信号灯等，可以判断交通情况，从而帮助车辆做出合理的行驶决策。
三. 控制器设计控制器是无人驾驶车辆控制系统中的核心，主要负责解析传感器数据，并通过算法计算车辆的行驶决策和控制信号。

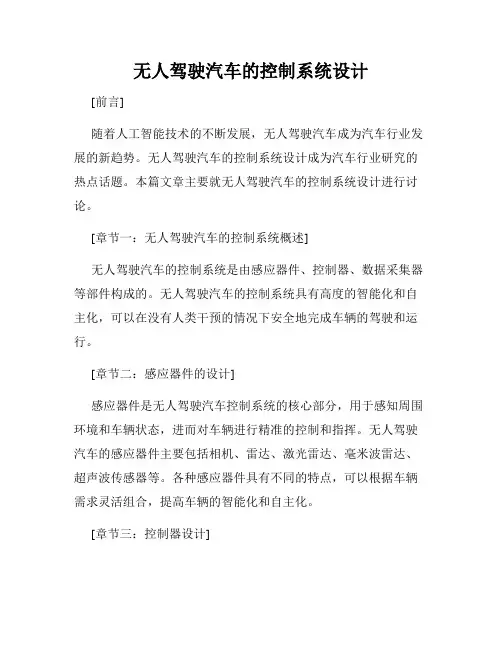

无人驾驶汽车的控制系统设计[前言]随着人工智能技术的不断发展，无人驾驶汽车成为汽车行业发展的新趋势。
无人驾驶汽车的控制系统设计成为汽车行业研究的热点话题。
本篇文章主要就无人驾驶汽车的控制系统设计进行讨论。
[章节一：无人驾驶汽车的控制系统概述]无人驾驶汽车的控制系统是由感应器件、控制器、数据采集器等部件构成的。
无人驾驶汽车的控制系统具有高度的智能化和自主化，可以在没有人类干预的情况下安全地完成车辆的驾驶和运行。
[章节二：感应器件的设计]感应器件是无人驾驶汽车控制系统的核心部分，用于感知周围环境和车辆状态，进而对车辆进行精准的控制和指挥。
无人驾驶汽车的感应器件主要包括相机、雷达、激光雷达、毫米波雷达、超声波传感器等。
各种感应器件具有不同的特点，可以根据车辆需求灵活组合，提高车辆的智能化和自主化。
[章节三：控制器设计]无人驾驶汽车的控制器是实现无人驾驶汽车自主运行的关键部件。
根据控制器的不同，控制系统可以分为中央控制系统和分布式控制系统。
中央控制系统由一个中央控制器负责全部车辆的控制和指挥，控制复杂度高，但具有稳定性和可靠性好的优点。
分布式控制系统由多个分布在车辆各处的控制器共同实现车辆的控制和指挥，控制复杂度低，但对控制器之间的通讯和同步要求高。
[章节四：数据采集器的设计]数据采集器是无人驾驶汽车控制系统中的数据核心部件，负责车载感应器件采集的数据的存储和运算。
数据采集器主要包括CPU、内存、硬盘、显卡等组件，要求具有高速、高效的数据运算能力和大容量的数据存储能力。
[章节五：无人驾驶汽车的应用前景和发展趋势]无人驾驶汽车作为一种新兴的交通工具，具有广阔的应用前景和发展空间。
在未来，无人驾驶汽车将可以广泛应用于智能物流、物流仓储、公共交通等领域。
同时，随着人工智能技术的不断发展，无人驾驶汽车的控制系统也将不断的完善和升级，为无人驾驶汽车的发展提供坚实的技术基础。
[结尾]无人驾驶汽车的控制系统设计是无人驾驶汽车发展过程中的重要环节，必须注重感应器件、控制器和数据采集器的设计，提高无人驾驶汽车的智能化和自主化。

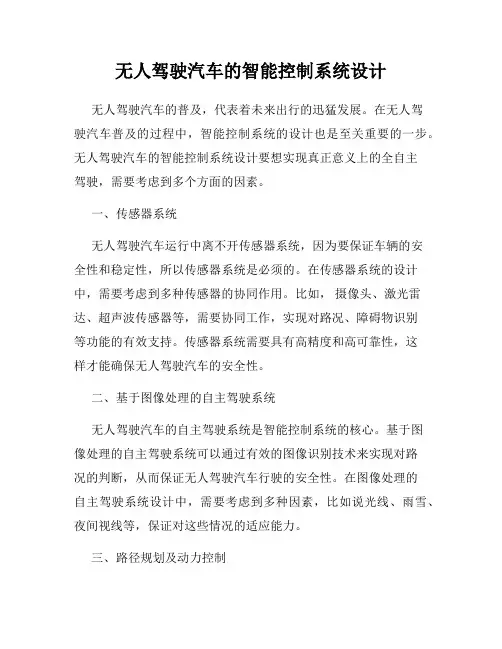

无人驾驶汽车的智能控制系统设计无人驾驶汽车的普及，代表着未来出行的迅猛发展。
在无人驾驶汽车普及的过程中，智能控制系统的设计也是至关重要的一步。
无人驾驶汽车的智能控制系统设计要想实现真正意义上的全自主驾驶，需要考虑到多个方面的因素。
一、传感器系统无人驾驶汽车运行中离不开传感器系统，因为要保证车辆的安全性和稳定性，所以传感器系统是必须的。
在传感器系统的设计中，需要考虑到多种传感器的协同作用。
比如，摄像头、激光雷达、超声波传感器等，需要协同工作，实现对路况、障碍物识别等功能的有效支持。
传感器系统需要具有高精度和高可靠性，这样才能确保无人驾驶汽车的安全性。
二、基于图像处理的自主驾驶系统无人驾驶汽车的自主驾驶系统是智能控制系统的核心。
基于图像处理的自主驾驶系统可以通过有效的图像识别技术来实现对路况的判断，从而保证无人驾驶汽车行驶的安全性。
在图像处理的自主驾驶系统设计中，需要考虑到多种因素，比如说光线、雨雪、夜间视线等，保证对这些情况的适应能力。
三、路径规划及动力控制无人驾驶汽车的行驶路径需要由智能控制系统进行规划，保证从出发点到目的地的有效行驶。
在路径规划的过程中，还需要考虑到环境因素，比如说路况和障碍物等，保证行驶的安全性和有效性。
除此之外，还需要考虑到无人驾驶汽车动力控制方面的问题，避免出现加速度过大的情况，从而保证行驶的舒适性和稳定性。
四、沟通和互联技术在无人驾驶汽车的智能控制系统设计中，沟通和互联技术是一个非常重要的方面。
合理的沟通和互连技术可以实现无人驾驶汽车之间的有效互联。
比如说，可以把多个无人驾驶汽车通过无线网络连接起来，实现对互相之间的信息共享，保证路径规划和动力控制等方面的有效协调。
同时，合理的沟通和互联技术也能够让无人驾驶汽车与交通信号灯、道路监控系统等进行有效沟通，实现行驶的有序性。
总之，无人驾驶汽车智能控制系统设计是一个非常复杂的系统工程。
需要考虑到多种因素，比如传感器系统、基于图像处理的自主驾驶系统、路径规划及动力控制、沟通和互联技术等。

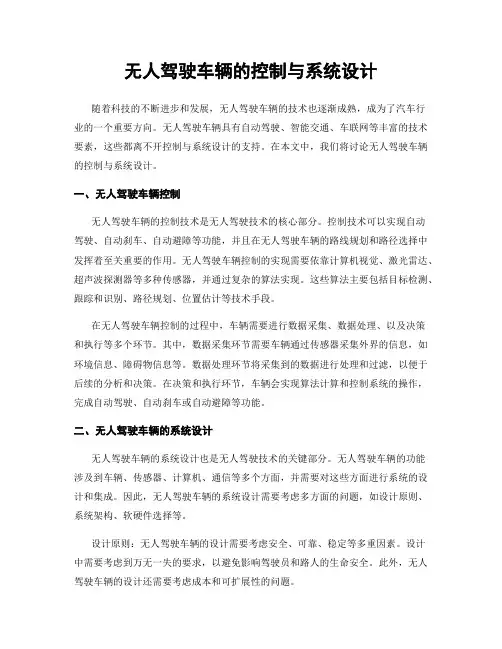

无人驾驶车辆的控制与系统设计随着科技的不断进步和发展，无人驾驶车辆的技术也逐渐成熟，成为了汽车行业的一个重要方向。
无人驾驶车辆具有自动驾驶、智能交通、车联网等丰富的技术要素，这些都离不开控制与系统设计的支持。
在本文中，我们将讨论无人驾驶车辆的控制与系统设计。
一、无人驾驶车辆控制无人驾驶车辆的控制技术是无人驾驶技术的核心部分。
控制技术可以实现自动驾驶、自动刹车、自动避障等功能，并且在无人驾驶车辆的路线规划和路径选择中发挥着至关重要的作用。
无人驾驶车辆控制的实现需要依靠计算机视觉、激光雷达、超声波探测器等多种传感器，并通过复杂的算法实现。
这些算法主要包括目标检测、跟踪和识别、路径规划、位置估计等技术手段。
在无人驾驶车辆控制的过程中，车辆需要进行数据采集、数据处理、以及决策和执行等多个环节。
其中，数据采集环节需要车辆通过传感器采集外界的信息，如环境信息、障碍物信息等。
数据处理环节将采集到的数据进行处理和过滤，以便于后续的分析和决策。
在决策和执行环节，车辆会实现算法计算和控制系统的操作，完成自动驾驶、自动刹车或自动避障等功能。
二、无人驾驶车辆的系统设计无人驾驶车辆的系统设计也是无人驾驶技术的关键部分。
无人驾驶车辆的功能涉及到车辆、传感器、计算机、通信等多个方面，并需要对这些方面进行系统的设计和集成。
因此，无人驾驶车辆的系统设计需要考虑多方面的问题，如设计原则、系统架构、软硬件选择等。
设计原则：无人驾驶车辆的设计需要考虑安全、可靠、稳定等多重因素。
设计中需要考虑到万无一失的要求，以避免影响驾驶员和路人的生命安全。
此外，无人驾驶车辆的设计还需要考虑成本和可扩展性的问题。
系统架构：无人驾驶车辆的系统架构决定了系统的整体组织和设计。
无人驾驶车辆的系统架构通常包括感知、决策、执行三大部分，感知部分负责采集周围的信息，决策部分通过分析、判断和预测，确定车辆的状态和行驶路线，执行部分负责操作驾驶系统、改变车辆状态等。

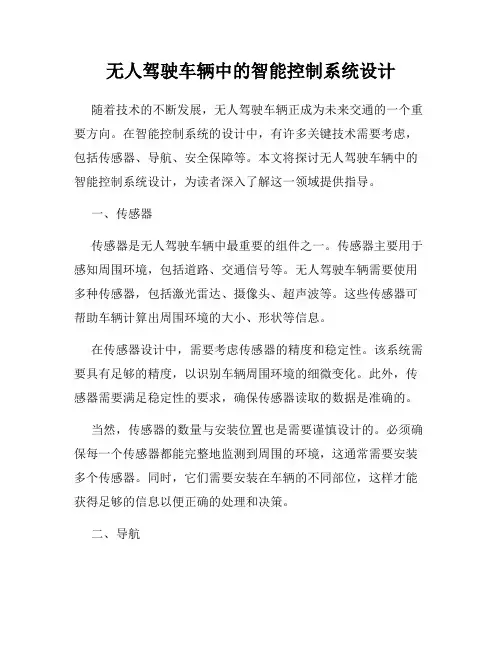

无人驾驶车辆中的智能控制系统设计随着技术的不断发展，无人驾驶车辆正成为未来交通的一个重要方向。
在智能控制系统的设计中，有许多关键技术需要考虑，包括传感器、导航、安全保障等。
本文将探讨无人驾驶车辆中的智能控制系统设计，为读者深入了解这一领域提供指导。
一、传感器传感器是无人驾驶车辆中最重要的组件之一。
传感器主要用于感知周围环境，包括道路、交通信号等。
无人驾驶车辆需要使用多种传感器，包括激光雷达、摄像头、超声波等。
这些传感器可帮助车辆计算出周围环境的大小、形状等信息。
在传感器设计中，需要考虑传感器的精度和稳定性。
该系统需要具有足够的精度，以识别车辆周围环境的细微变化。
此外，传感器需要满足稳定性的要求，确保传感器读取的数据是准确的。
当然，传感器的数量与安装位置也是需要谨慎设计的。
必须确保每一个传感器都能完整地监测到周围的环境，这通常需要安装多个传感器。
同时，它们需要安装在车辆的不同部位，这样才能获得足够的信息以便正确的处理和决策。
二、导航在设计无人驾驶车辆的智能控制系统时，导航也是必不可少的一个环节。
导航需要配备一套精准的地图系统，能够自动识别道路标志和地图指示，并利用车辆传感器识别、辨认附近的建筑。
这些系统可以帮助车辆在开车过程中更准确地知道自己位置，并找到合适的路径。
为了确保无人驾驶车辆的导航系统能够优质地工作，需要考虑以下几个要素：1. 地图精度。
无人驾驶车辆的地图系统需要确保高度准确，可以显示如行车速度限制和车辆通行规则之类的信息。
2. 车辆定位。
为了使车辆精确地在地图中定位，需要使用 GPS 系统；如果没有 GPS，还需要配备其他定位系统，例如惯性导航和视觉传感器等。
3. 路径规划。
需要确定最优路径，以便车辆能够干净地穿过城市或公路等不同类型的环境。
三、安全保障在设计无人驾驶车辆的智能控制系统方面，安全保障也是非常重要的一部分。
安全保障包括各种系统和设备，有助于进行错误检测、组件监控、防止漏洞利用等。

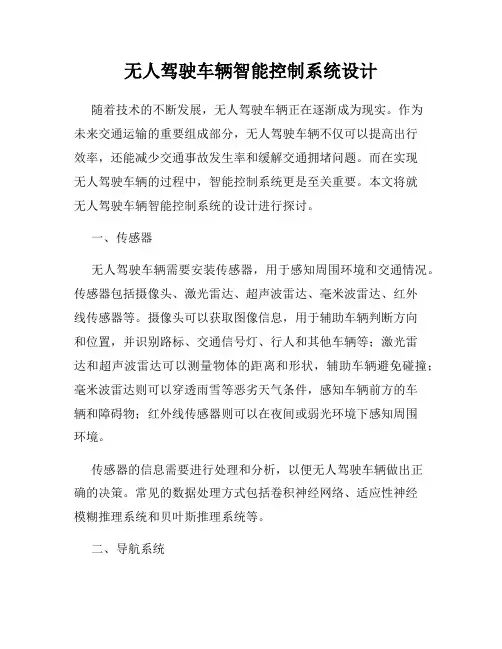

无人驾驶车辆智能控制系统设计随着技术的不断发展，无人驾驶车辆正在逐渐成为现实。
作为未来交通运输的重要组成部分，无人驾驶车辆不仅可以提高出行效率，还能减少交通事故发生率和缓解交通拥堵问题。
而在实现无人驾驶车辆的过程中，智能控制系统更是至关重要。
本文将就无人驾驶车辆智能控制系统的设计进行探讨。
一、传感器无人驾驶车辆需要安装传感器，用于感知周围环境和交通情况。
传感器包括摄像头、激光雷达、超声波雷达、毫米波雷达、红外线传感器等。
摄像头可以获取图像信息，用于辅助车辆判断方向和位置，并识别路标、交通信号灯、行人和其他车辆等；激光雷达和超声波雷达可以测量物体的距离和形状，辅助车辆避免碰撞；毫米波雷达则可以穿透雨雪等恶劣天气条件，感知车辆前方的车辆和障碍物；红外线传感器则可以在夜间或弱光环境下感知周围环境。
传感器的信息需要进行处理和分析，以便无人驾驶车辆做出正确的决策。
常见的数据处理方式包括卷积神经网络、适应性神经模糊推理系统和贝叶斯推理系统等。
二、导航系统导航系统是无人驾驶车辆中重要的一部分，负责车辆的定位和路径规划。
传感器提供的数据可以参与导航系统中，用于识别当前位置、速度和运动方向。
常用的导航系统包括惯性导航系统、全球定位系统（GPS）、视觉导航系统等。
在无人驾驶车辆的路径规划中，需要根据当前位置和目的地位置，选择最佳的行驶路线。
同时还需要考虑其他因素，如道路限速、道路标志、交通信号灯等。
在路径规划过程中，需要使用地图数据和算法模型。
三、决策系统无人驾驶车辆在感知周围环境和获取数据之后，需要进行决策，确定下一步行动和操作。
决策系统需要综合考虑多个因素，如车辆所处位置、目的地位置、道路限速、交通状况、路况情况等。
基于这些因素，决策系统会生成相应的控制信号，控制车辆的加速、刹车、转向等操作。
决策系统需要运用到很多算法和模型，如深度强化学习、适应性控制方法等。
同时，还需要考虑到自主性和安全性的平衡，确保无人驾驶车辆在各种情况下都具有优秀的控制能力和安全性。
自动控制综合设计——无人驾驶汽车计算机控制系统指导老师：学校：：目录一设计的目的及意义二智能无人驾驶汽车计算机控制系统背景知识三系统的控制对象四系统总体方案及思路1系统总体结构2控制机构与执行机构3控制规律4系统各模块的主要功能5系统的开发平台6系统的主要特色五具体设计1系统的硬件设计2系统的软件设计六系统设计总结及心得体会一设计目的及意义随着社会的快速发展，汽车已经进入千家万户。
汽车的普及造成了交通供需矛盾的日益严重，道路交通安全形势日趋恶化，造成交通事故频发，但专家往往在分析交通事故的时候，会更加侧重于人与道路的因素，而对车辆性能的提高并不十分关注。
如果存在一种高性能的汽车，它可以自动发现前方障碍物，自动导航引路，甚至自动驾驶，那将会使道路安全性能得到极大提高与改善。
本系统即为实现这样一种高性能汽车而设计。
二智能无人驾驶汽车计算机控制系统背景知识智能无人驾驶汽车是一个集环境感知、规划决策、多等级辅助驾驶等功能于一体的综合系统，它集中运用了计算机、现代传感、信息融合、通讯、人工智能及自动控制等技术，是典型的高新技术综合体。
目前对智能汽车的研究主要致力于提高汽车的安全性、舒适性，以及提供优良的人车交互界面。
近年来，智能车辆已经成为世界车辆工程领域研究的热点和汽车工业增长的新动力，很多发达国家都将其纳入到各自重点发展的智能交通系统当中。
通过对车辆智能化技术的研究与开发，可以提高车辆的控制与驾驶水平，保障车辆行驶的安全通畅、高效。
对智能化的车辆控制系统的不断研究完善，相当于延伸扩展了驾驶员的控制、视觉和感官功能，能极促进道路交通的安全性。
智能车辆的主要特点是以技术弥补人为因素的缺陷，使得即便在很复杂的道路情况下，也能自动地操纵和驾驶车辆绕开障碍物，沿着预定的道路轨迹行驶。
三系统的控制对象（1）系统中心控制部件（单片机）可靠性高，抗干扰能力强，工作频率最高可达到25MHz，能保障系统的实时性。
（2）系统在软硬件方面均应采用抗干扰技术，包括光电隔离技术、电磁兼容性分析、数字滤波技术等。
（3）系统具有电源实时监控、欠压状态自动断电功能。
（4）系统具有故障自诊断功能。
（5）系统具有良好的人性化显示模块，可以将系统当前状态的重要参数（如智能车速度、电源电压）显示在LCD上。
（6）系统中汽车驱动力为500N时，汽车将在5秒达到10m/s的最大速度。
四系统总体方案及思路1系统总体结构整个系统主要由车模、模型车控制系统及辅助开发系统构成。
智能车系统的功能模块主要包括：控制核心模块、电源管理模块、路径识别模块、后轮电机驱动模块、转向舵机控制模块、速度检测模块、电池监控模块、小车故障诊断模块、LCD数据显示模块及调试辅助模块。
每个模块都包括硬件和软件两部分。
硬件为系统工作提供硬件实体，软件为系统提供各种算法。
2控制机构与执行机构智能车主要通过自制小车来模拟执行机构，自制小车长为34.6cm，宽为24.5cm，重为1.2kg，采样周期为3ms，检测精度为4mm。
控制机构中，主控制核心采用freescale16位单片机MC9S12DG128B。
系统在CodeWarrior软件平台基础上设计完成，采用C语言和汇编语言混合编程，提供强大的辅助模块，包括电池检测模块、小车故障诊断模块、LCD数据显示模块以及调试辅助模块。
在路径识别模块，系统利用了freescaleS12系列单片机提供的模糊推理机。
3控制规律因为系统电机控制模块控制小车的运动状态，其在不同阶段特性参数变化很大，故采用数字PID控制器，该控制器技术成熟，结构简单，参数容易调整，不一定需要系统的确切数字模型。
4系统各模块的主要功能控制核心模块：使用freescale16位单片机MC9S12DG128B，主要功能是完成采集信号的处理和控制信号的输出。
电源管理模块：对电池进行电压调节，为各模块正常工作提供可靠的电压。
路径识别模块：完成跑道信息的采集、预处理以及数据识别。
后轮电机驱动模块：为电机提供可靠的驱动电路和控制算法。
转向舵机控制模块：为舵机提供可靠的控制电路和控制算法。
速度检测模块：为电机控制提供准确的速度反馈。
电池监控模块：对电池电量进行实时监控，以便科学的利用，保护电池。
小车故障诊断模块：对小车故障进行快速、准确的诊断。
LCD数据显示模块：显示系统当前状态的重要参数。
调试辅助模块：使得小车调试更加方便。
5系统的开发平台系统软件开发平台采用CodeWarrior for S12，CodeWarrior是Metrowerks 公司的，专门面向Freescale所有的MCU与DSP嵌入式应用开发的软件工具，CodeWarrior for S12是面向以HC12或S12为CPU的单片机嵌入式应用开发的软件包。
包括集成开发环境IDE、处理器专家库、全芯片仿真、可视化参数显示工具、项目工程管理器、C交叉编译器、汇编器、器以及调试器。
6系统的主要特色（1）系统中引用了模糊推理机模糊推理机是freescaleS12单片机一个重要的部资源，利用模糊推理的三个步骤——模糊化、模糊逻辑推理、反模糊化，可以从路径传感信号，推理出精确的控制量。
（2）系统中采用了数字滤波技术数字滤波技术可靠性高、稳定性好、具有很强的灵活性、可以根据不同的干扰情况，随时修改滤波程序和滤波方法。
五具体设计1系统的硬件设计系统硬件系统框图如下：以下按各模块来分别设计本硬件电路：（1）电源管理模块电源管理模块的功能对电池进行电压调节，为各个模块正常工作提供可靠的工作电压。
电源管理模块采用7.2V、2000mAh镍镉电池以及LM2576（5V），LM317（6V）稳压芯片构成。
（2）微处理器微处理器是freescale公司推出的S12系列增强型的16位单片机MC9S12DG128，该系列单片机在汽车电子领域有着广泛的应用。
（3）路径识别模块路径识别模块是智能车系统的关键模块之一，其设计的好坏直接影响到智能车控制系统的性能。
目前能够用于智能车辆路径识别的传感器主要有光电传感器和CCD/CMOS传感器。
本设计红外发射管和红外接收管以及达林顿管ULN2803A 作为路径识别的传感器。
采用双排传感器的策略，第一排传感器专门用于识别路径以及记忆路径的各种特征点，第二排传感器专门用于识别起始位置与十字交叉路口，由于不同传感器的功能不一样，因此它们的布置与安装位置也是不同。
传感器的设计主要包括传感器布局，传感器间隔距离，径向探出距离，信号的采集几部分构成。
（4）后轮驱动和速度检测模块智能车前进的动力是通过直流电机来驱动的，本设计的驱动直流电机的型号为RS—380SH，输出功率为0.9W—40W。
在实际生活中，我们可能遇到弯道，为了能使模型车在过弯道的时候能快速地把速度减下来，电机驱动部分采用了两块MC33886组成的全桥式驱动电路，可以控制电机的反转以达到制动的目的。
在闭环控制系统中，速度指令值通过微控制器变换到驱动器，驱动器再为电机提供能量。
速度传感器再把测量的小车的速度量的实际值回馈给微控制器。
以便微控制器进行控制。
因此要对控制系统实行闭环控制，必须要有感应速度量的速度传感器。
常用的有轴编码器，它主要用来测量旋转轴的位置和转速。
（5）转向舵机模块凡是需要操作性动作时都可以用舵机来实现。
本设计采用的舵机型号为HS —925（SANWA），尺寸为39.4*37.8*27.8，重量56kg，工作速度0.11sec/60（4.8V），0.07sec/60（6.0V），堵转力矩6.1kg。
一般来讲，舵机主要由以下基本分组成：舵盘、减速齿轮组、位置反馈电位计、直流电机、控制电路板等。
其中，直流马达提供了原始动力，带动减速齿轮组，产生高扭力的输出，齿轮组的变速比愈大，输出扭力也愈大，越能承受更大的重量，但转动的速度也愈低。
在设计中，为了提高舵机的响应速度和工作力矩，采用6.0V工作电压。
（6）电源电压检测模块智能车采用镍镉电池供电，由于镍镉电池具有记忆效应，对电池的不完全放电会认为降低电池的电容量，同时深度放电又会导致电池部结构变化，造成对电池的永久损害，因此，在智能车控制系统中加入电源监控模块，当电池电压低于6V时及时自动报警，并切断电路，用来保护电池。
本模块用到的主要器件为光电耦合芯片TLP521—2以及运算放大器LM324。
（7）液晶显示模块为了完善智能车控制系统的功能，使其更加人性化，同时为了方便测试，在设计中，加入液晶显示模块，把智能车系统当前状态的一些重要参数显示出来。
本模块用到的器件为LCD控制器HD44780。
（8）辅助调试模块（红外遥控）在智能车调试阶段，小车经常出现启停的情况，例如高速行驶的小车有时因为异常情况冲出跑道，以这样的速度碰到周围的障碍物上，势必损坏小车的部件，这个时候就需要小车立刻停下来。
为此，在智能车系统上添加红外遥控模块，当想启动小车或者想让小车停止时，只需要按下遥控器上的按键，就可以很方便实现小车的启停。
本模块主要用红外接收器HS0038A和红外遥控器来进行遥控控制。
（9）故障诊断模块小车的故障诊断模块原理很简单，就是利用单片机的SCIO口，通过RS—232接口与上位机连接起来，通过软件编程，小车不断的向上位机发送代码，通过故障代码就可以马上诊断出故障源。
2系统的软件设计在智能车系统中，软件系统主要有以下几个部分：路径识别算法、后轮驱动电机控制算法、转向舵机控制算法、速度检测等。
单片机系统需要接收路径识别电路的信号、车速传感器的信号，采用某种路径搜索算法进行巡线判断，进而控制转向伺服电机和直流驱动电机。
控制策略的选择对于小车的行驶性能是非常重要的，控制小车的最终目的就是要使小车在平稳行驶的前提下，尽可能地以最快速度和最短的路线行驶。
下面简要介绍各模块的软件算法。
（1）后轮驱动电机控制算法电机控制算法的作用是接受指令速度值，通过运算向电机提供适当的驱动电压，尽快尽量平稳地使电机转速达到速度值，并维持这个速度值。
换言之，一旦电机转速达到了指令速度值，即使遇到各种不利因素的干扰下，也应保持速度值不变。
因此我们采用数字控制器的连续化设计技术PID控制算法来控制本部分电路。
①数学模型的设定我们设定系统中汽车车轮的转动惯量可以忽略不计，并且认为汽车受到的摩擦阻力大小与汽车的运动速度成正比，摩擦阻力的方向与汽车运动方向相反。
这样，我们就可以用以下模型来仿真之。
根据牛顿运动定律，该系统的动态数学模型可表示为：ma bv uy u +=={我们对系统的参数进行设定，设汽车质量m=1000kg ，比例系数b=50N*s/m ，汽车驱动力u=500N 。
根据系统的设计要求，系统中汽车驱动力为500N 时，汽车将在5秒达到10m/s 的最大速度。
同时我们可以将系统的最大超调量设计为10%，静态误差设计为2%。
