孙桓《机械原理》笔记和课后习题(含考研真题)详解(平面机构的力分析)【圣才出品】
第4章平面机构的力分析4.1 复习笔记一、机构力分析的任务、目的和方法1．作用在机械上的力根据力对机械运动影响的不同，可分为两大类。
（1）驱动力①定义驱动机械运动的力称为驱动力。
②特点驱动力与其作用点的速度方向相同或成锐角，其所作的功为正功，称为驱动功或输入功。
（2）阻抗力①定义阻止机械运动的力称为阻抗力。
②特点阻抗力与其作用点的速度方向相反或成钝角，其所作的功为负功，称为阻抗功。
③分类a．有效阻抗力机械在生产过程中为了改变工作物的外形、位置或状态而受到的阻力，即工作阻力。
克服这类阻力所完成的功称为有效功或输出功。
b．有害阻抗力机械在运转过程中所受到的非生产阻力。
克服这类阻力所作的功称为损失功。
2．机构力分析的任务和目的（1）确定运动副中的反力运动副反力是指运动副两元素接触处彼此作用的正压力和摩擦力的合力。
（2）确定机械上的平衡力或平衡力偶平衡力是指机械在已知外力的作用下，为了使该机构能按给定的运动规律运动，必须加于机械上的未知外力。
3．机构力分析的方法对于不同的研究对象，适用的方法不同。
（1）低速机械惯性力可以忽略不计，只需要对机械作静力分析。
（2）高速及重型机械①惯性力不可以忽略，需对机械作动态静力分析。
②设计新机械时，由于各构件尺寸、材料、质量及转动惯量未知，因此其动态静力分析方法如下：a．对机构作静力分析及静强度计算，初步确定各构件尺寸；b．对机构进行动态静力分析及强度计算，并据此对各构件尺寸作必要修正；c．重复上述分析及计算过程，直到获得可以接受的设计为止。
二、构件惯性力的确定构件惯性力的确定有一般力学法和质量代换法。
1．一般力学方法如图4-1-1（a）所示为曲柄滑块机构，借此说明不同运动形式构件所产生的惯性力。
（1）作平面复合运动的构件惯性力系有两种简化方式。
①简化为一个加在质心S i上的惯性力F I2和一个惯性力偶矩M I2，即F I2＝－m2a S2，M I2＝－J S2α2②简化为一个大小等于F I2，而作用线偏离质心S2一定距离l h2的总惯性力F I2′，而l h2＝M I2/F I2F′I2对质心S2之矩的方向应与α2的方向相反。
西工大教材-机械原理各章习题及答案
η = η1 •η 22 •η3 = 0.95 × 0.972 × 0.92 = 0.822
电动机所需的功率为
p = ρ • v /η = 5500 ×1.2 ×10−3 / 0.822 = 8.029(KW )
5-8 在图示斜面机构中，设已知摩擦面间的摩擦系数 f=0.2。求在 G 力作用下（反行程），此斜面 机构的临界自锁条件和在此条件下正行程（在 F 力作用下）的效率。 解 1）反行程的自锁条件 在外行程（图 a），根据滑块的平衡条件：
解 1 ） 取 比 例 尺 μ 1 ＝ 1mm/mm 绘 制 机 构 运 动 简 图 （ 图 b ）
(a)
2 ）计算该机构的自由度
n=7
pι=9
ph=2（算齿轮副，因为凸轮与齿轮为一体） p’=
F’= F=3n-2pe-ph
=3x7-2x8-2 =1
G7
D 64 C
EF
3
9
B
2
8
A
ω1
b)
2-6 试计算如图所示各机构的自由度。图 a、d 为齿轮一连杆组合机构；图 b 为凸轮一连杆组合 机构（图中在 D 处为铰连在一起的两个滑块）；图 c 为一精压机机构。并问在图 d 所示机构中， 齿轮 3 与 5 和齿条 7 与齿轮 5 的啮合高副所提供的约束数目是否相同？为什么？
C3 重合点继续求解。
解 1）速度分析（图 b）取重合点 B2 与 B3，有
方向 大小 ？
v vv vB3 = vB2 + vB3B2 ⊥ BD ⊥ AB // CD ω1lAB ?
D
C
3 d3
ω3
4
ω3 90°
2
B（B1、B2、B3）
ω1
A1 ϕ = 90°
电动机所需的功率为
p = ρ • v /η = 5500 ×1.2 ×10−3 / 0.822 = 8.029(KW )
5-8 在图示斜面机构中，设已知摩擦面间的摩擦系数 f=0.2。求在 G 力作用下（反行程），此斜面 机构的临界自锁条件和在此条件下正行程（在 F 力作用下）的效率。 解 1）反行程的自锁条件 在外行程（图 a），根据滑块的平衡条件：
解 1 ） 取 比 例 尺 μ 1 ＝ 1mm/mm 绘 制 机 构 运 动 简 图 （ 图 b ）
(a)
2 ）计算该机构的自由度
n=7
pι=9
ph=2（算齿轮副，因为凸轮与齿轮为一体） p’=
F’= F=3n-2pe-ph
=3x7-2x8-2 =1
G7
D 64 C
EF
3
9
B
2
8
A
ω1
b)
2-6 试计算如图所示各机构的自由度。图 a、d 为齿轮一连杆组合机构；图 b 为凸轮一连杆组合 机构（图中在 D 处为铰连在一起的两个滑块）；图 c 为一精压机机构。并问在图 d 所示机构中， 齿轮 3 与 5 和齿条 7 与齿轮 5 的啮合高副所提供的约束数目是否相同？为什么？
C3 重合点继续求解。
解 1）速度分析（图 b）取重合点 B2 与 B3，有
方向 大小 ？
v vv vB3 = vB2 + vB3B2 ⊥ BD ⊥ AB // CD ω1lAB ?
D
C
3 d3
ω3
4
ω3 90°
2
B（B1、B2、B3）
ω1
A1 ϕ = 90°
平面机构力分析习题解答
第四章平面机构的力分析解答 典型例题解析例4-1 图4-1所示以锁紧机构,已知各部分尺寸和接触面的摩擦系数f ,转动副的摩擦圆图上虚线圆,在P 力作用下工作面上产生夹紧力Q,试画此时各运动副中的总反力作用线位置和方向(不考虑各构件的质量和转动惯量) 。
图4-1 解[解答] (1) BC 杆是二力杆,由外载荷P 和Q 判断受压,总反力23R F 和43R F 的位置和方向见图。
(2) 楔块4所受高副移动副转动副的三个总反力相平衡,其位置方向及矢量见图。
(3) 杆2也是三力杆,所受的外力P 与A,B 转动副反力相平衡,三个力的位置见图。
例4-2 图示摇块机构,已知,90ABC 曲柄长度,86,200,1002mm l mm l mm l BS AC AB 连杆的质量,22kg m 连杆对其质心轴的转动惯量22.0074.0m kg J S ,曲柄等角速转动s rad /401 , 求连杆的总惯性力及其作用线。
[解答] (1) 速度分析,/41s m l v AB B 其方向垂直于AB 且为顺时针方向 32322C C C B C B C大小： s m /4 0 0 ？ 方向： AB BC取mmsm v /2.0 作速度图如（b ），得 02232 B C B C l v（2）加速度分析,/160221s m l a AB B 其方向由B 指向A 。
32323t C2B n C2B 2 C C rC C k C B C大小： 160 0 ? 0 0 ? 方向：A B B C 2BC BCBC取mms m a 2/8 作加速度图如图(C)222/80s m s p a a s 2222/100s m C C a a B C t 222222/76.923160s rad l l l a ABAC B C tB C ,逆时针方向。
(3)计算惯性力,惯性力矩N a m F S I 160222 ,方向如图( )所示。
机械原理习题参考答案
习题参考答案第二章机构的结构分析2-2 图2-38所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。
4351 2解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，结构均可：1为滚子；2为摆杆；3为滑块；4为滑杆；5为齿轮及凸轮；6为连杆；7为齿轮及偏心轮；8为机架；9为压头。
试绘制其机构运动简图，并计算其自由度。
O齿轮及偏心轮ωA齿轮及凸轮BEFDC压头机架连杆滑杆滑块摆杆滚子解答：n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 = 12-6 试计算图2-42所示凸轮—连杆组合机构的自由度。
解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束b)a)A EMDFELKJIFBCCDBA2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。
BDCA(a)CDBA(b)解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-8 试计算图2-44所示刹车机构的自由度。
并就刹车过程说明此机构自由度的变化情况。
解答：① 当未刹车时，F=3⨯6-2 ⨯8=2② 在刹车瞬时，F=3⨯5-2⨯7=1，此时构件EFG 和车轮接触成为一体，位置保持不变，可看作为机架。
③ 完全刹死以后，F=3⨯4-2⨯6=0，此时构件EFG 、HIJ 和车轮接触成为一体，位置保持不变，可看作为机架。
第四章平面机构的力分析

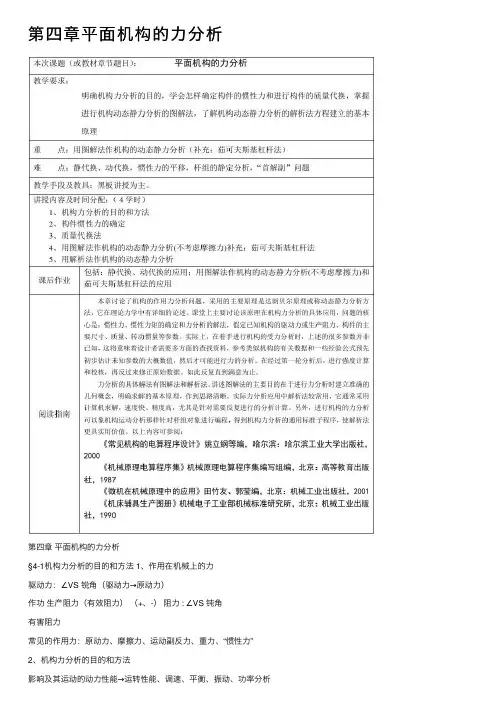

第四章平⾯机构的⼒分析第四章平⾯机构的⼒分析§4-1机构⼒分析的⽬的和⽅法 1、作⽤在机械上的⼒驱动⼒：∠VS 锐⾓（驱动⼒→原动⼒）作功⽣产阻⼒（有效阻⼒）（+、-）阻⼒ : ∠VS 钝⾓有害阻⼒常见的作⽤⼒：原动⼒、摩擦⼒、运动副反⼒、重⼒、“惯性⼒”2、机构⼒分析的⽬的和⽅法影响及其运动的动⼒性能→运转性能、调速、平衡、振动、功率分析⼒（⼒矩）后续机械设计重要参数→尺⼨、机构、强度确定运动副反⼒→强度、摩擦磨损、效率任务（⽬的）确定机构的平衡⼒（或平衡⼒矩）→原动机功率？克服⽣产阻⼒？§4-2构件惯性⼒的确定假设已知构件质量、转动惯量（实际设计中可采⽤类⽐法，初估计，再逐步修正）及运动参数。
1、做平⾯复合运动构件两者可合⼆为⼀：⼒偶等效原理 2、做平⾯移动构件 0=ε 3、绕定轴转动构件§4-3质量代换法1、静代换问题求解解决⽅法图解法（均不考虑构件的弹性变形，属于⼀般刚体运动学、动⼒学问题）解析法惯性⼒ s I a m P -= 惯性⼒矩εs J M -= 绕质⼼轴转动 0=s a 绕⾮质⼼轴转动只需考虑惯性⼒刚体⼏个集中质量使问题简化（有质量、转动惯量）（⼀般是2个）⽤于平衡调速代换代换前后总质量不变代换前后质⼼不变代换前后转动惯量不变静代换动代换任取B 、C 为代换点：解得：代换质量2、动代换问题的求解解得结论：1）静代换简单容易，其代换点B 、C 可随意选取。
2）动代换只能随意选定⼀点，另外⼀点由代换条件确定。
3）使⽤静代换，其惯性⼒偶矩将产⽣误差：()[][][]εεεεm b c k m bc I c b bc c b cb m I c m b m I M C C C B C I --=--=??+++--=?+?--=?22224）m m m C B =+ c m b m c B ?=?c b c m m B += c b b m m c +=m m m k B =+ k m b m k B ?=?c k B I k m b m =+22 (原构件转动惯量)k b k m m B += k b b m m k += B Cm I k =对于⼀般不很精确的机构，静代换使⽤较多两代换点连线必须通过质⼼§4-3⽤图解法作机构的动态静⼒分析(不考虑摩擦⼒)（达朗贝尔原理在机构⼒分析中的应⽤） 1、机构组的静定条件“未知⼒数⽬”= 平衡⽅程数⽬结论：1）求⼀个低副反⼒，需求解两个未知量，⽽⾼副则只需⼀个。
平面机构的运动分析习题和答案Word版

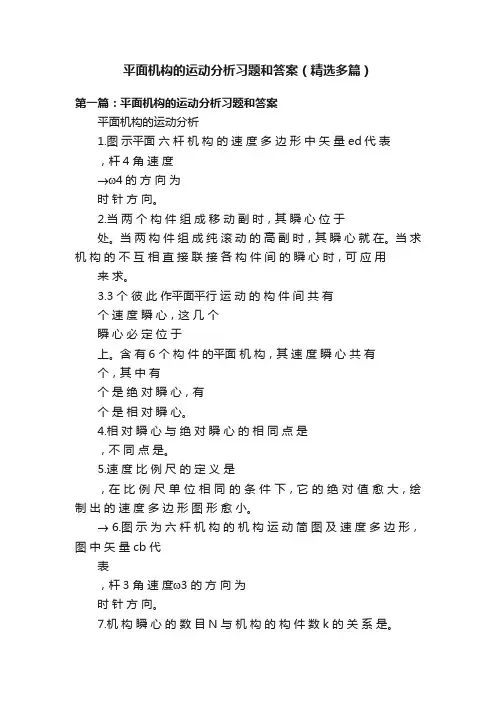

23.平面连杆机构的活动件数为 .则可构成的机构瞬心数是 。- - - - ( )
24.在同一构件上.任意两点的绝对加速度间的关系式中不包含哥氏加速度。- - - - ( )
25.当牵连运动为转动.相对运动是移动时.一定会产生哥氏加速度。- - - - - - - - ( )
26.在平面机构中.不与机架直接相连的构件上任一点的绝对速度均不为零。- - - ( )
27.两构件组成一般情况的高副即非纯滚动高副时.其瞬心就在高副接触点处。- - ( )
28.给定导杆机构在图示位置的速度多边形。该瞬时 和 的正确组合应是图。
29.给定图示六杆机构的加速度多边形.可得出
(A)矢量 代表 . 是顺时针方向；
(B)矢量 代表 . 是逆时针方向；
(C)矢量 代表 . 是顺时针方向；
(A)绝对速度等于零的重合点；
(B)绝对速度和相对速度都等于零的重合点；
(C)绝对速度不一定等于零但绝对速度相等或相对速度等于零的重合点。
40.下图是四种机构在某一瞬时的位置图。在图示位置哥氏加速度不为零的机构为。
41.利用相对运动图解法求图示机构中滑块2上 点的速度 的解题过程的恰当步骤和利用的矢量方程为：
9.当两构件组成转动副时.其速度瞬心在处；组成移动副时.其速度瞬心在处；组成兼有相对滚动和滑动的平面高副时.其速度瞬心在上。
10..速度瞬心是两刚体上为零的重合点。
11.铰链四杆机构共有个速度瞬心.其中个是绝对瞬心.个是相对瞬心。
12.速度影像的相似原理只能应用于的各点.而不能应用于机构的的各点。
13.作相对运动的3个构件的3个瞬心必。
14.当两构件组成转动副时.其瞬心就是。
15.在摆动导杆机构中.当导杆和滑块的相对运动为动.牵连运动为动时.两构件的重合点之间将有哥氏加速度。哥氏加速度的大小为；方向与的方向一致。
24.在同一构件上.任意两点的绝对加速度间的关系式中不包含哥氏加速度。- - - - ( )
25.当牵连运动为转动.相对运动是移动时.一定会产生哥氏加速度。- - - - - - - - ( )
26.在平面机构中.不与机架直接相连的构件上任一点的绝对速度均不为零。- - - ( )
27.两构件组成一般情况的高副即非纯滚动高副时.其瞬心就在高副接触点处。- - ( )
28.给定导杆机构在图示位置的速度多边形。该瞬时 和 的正确组合应是图。
29.给定图示六杆机构的加速度多边形.可得出
(A)矢量 代表 . 是顺时针方向；
(B)矢量 代表 . 是逆时针方向；
(C)矢量 代表 . 是顺时针方向；
(A)绝对速度等于零的重合点；
(B)绝对速度和相对速度都等于零的重合点；
(C)绝对速度不一定等于零但绝对速度相等或相对速度等于零的重合点。
40.下图是四种机构在某一瞬时的位置图。在图示位置哥氏加速度不为零的机构为。
41.利用相对运动图解法求图示机构中滑块2上 点的速度 的解题过程的恰当步骤和利用的矢量方程为：
9.当两构件组成转动副时.其速度瞬心在处；组成移动副时.其速度瞬心在处；组成兼有相对滚动和滑动的平面高副时.其速度瞬心在上。
10..速度瞬心是两刚体上为零的重合点。
11.铰链四杆机构共有个速度瞬心.其中个是绝对瞬心.个是相对瞬心。
12.速度影像的相似原理只能应用于的各点.而不能应用于机构的的各点。
13.作相对运动的3个构件的3个瞬心必。
14.当两构件组成转动副时.其瞬心就是。
15.在摆动导杆机构中.当导杆和滑块的相对运动为动.牵连运动为动时.两构件的重合点之间将有哥氏加速度。哥氏加速度的大小为；方向与的方向一致。
第4讲 第4章 平面机构的力分析
需引入不同的当量摩擦系数即可；因而是工程中简化处理 问题的一种重要方法。
§ 4-3 运动副中摩擦力的确定
1、移动副中的摩擦
（2）总反力方向的确定
总反力：运动副中的法向反力 (正压力)和 切向反力(摩擦力)的合力称为运动副中的 总反力。
摩擦角：总反力与法向反力之间的夹角 φ 称为摩擦角。即：φ ＝ arctan f 总反力方向的确定方法：
§ 4-3 运动副中摩擦力的确定
3、平面高副中的摩擦
平面高副两元素之间的相对
t
Mf FR21 Ff21
运动通常是滚动兼滑动，故有滚 动摩擦力和滑动摩擦力；因滚动
摩擦力一般较小，机构力分析时
n FN21
12
通常只考虑滑动摩擦力。
总反力方向的确定方法： n
1 2
v12 t
① 总反力与法向反力偏斜一角度 (摩擦角)；
d2
M
F
§ 4-3 运动副中摩擦力的确定
4、螺旋副中的摩擦 1)矩形螺纹
拧紧螺母——螺母在力矩 M 和轴向载荷 G 的
d2
M
F ) 联合作用下，逆着 G 等速向上运动 ( 正行程 ) 。 F G tan( M Gd2 tan( ) / 2 F －拧紧螺母时施加在螺纹中径处的圆周力
有效(工作)阻力----机械在生产过程中为了改变工 作物的外形、位置或状态所受到的阻力，克服了阻 力就完成了有效的工作。如车削阻力、起重力等。 有害(工作)阻力----机械运转过程受到的非生产阻 力，克服了这类阻力所作的功纯粹是浪费能量。如 摩擦力、介质阻力等。
§ 4-1 机构力分析的任务、目的与方法
FN21
Ff21 = fv G fv = (1 ~ /2) f
§ 4-3 运动副中摩擦力的确定
1、移动副中的摩擦
（2）总反力方向的确定
总反力：运动副中的法向反力 (正压力)和 切向反力(摩擦力)的合力称为运动副中的 总反力。
摩擦角：总反力与法向反力之间的夹角 φ 称为摩擦角。即：φ ＝ arctan f 总反力方向的确定方法：
§ 4-3 运动副中摩擦力的确定
3、平面高副中的摩擦
平面高副两元素之间的相对
t
Mf FR21 Ff21
运动通常是滚动兼滑动，故有滚 动摩擦力和滑动摩擦力；因滚动
摩擦力一般较小，机构力分析时
n FN21
12
通常只考虑滑动摩擦力。
总反力方向的确定方法： n
1 2
v12 t
① 总反力与法向反力偏斜一角度 (摩擦角)；
d2
M
F
§ 4-3 运动副中摩擦力的确定
4、螺旋副中的摩擦 1)矩形螺纹
拧紧螺母——螺母在力矩 M 和轴向载荷 G 的
d2
M
F ) 联合作用下，逆着 G 等速向上运动 ( 正行程 ) 。 F G tan( M Gd2 tan( ) / 2 F －拧紧螺母时施加在螺纹中径处的圆周力
有效(工作)阻力----机械在生产过程中为了改变工 作物的外形、位置或状态所受到的阻力，克服了阻 力就完成了有效的工作。如车削阻力、起重力等。 有害(工作)阻力----机械运转过程受到的非生产阻 力，克服了这类阻力所作的功纯粹是浪费能量。如 摩擦力、介质阻力等。
§ 4-1 机构力分析的任务、目的与方法
FN21
Ff21 = fv G fv = (1 ~ /2) f
机械原理习题及答案

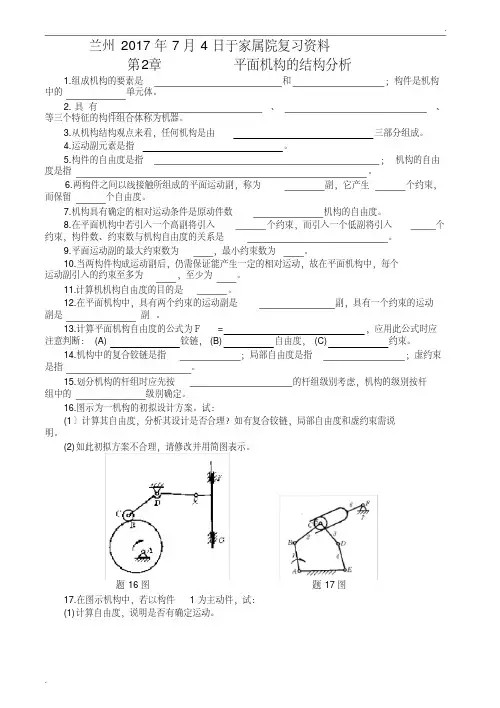

兰州2017年7月4日于家属院复习资料第2章平面机构的结构分析1.组成机构的要素是和；构件是机构中的单元体。
2.具有、、等三个特征的构件组合体称为机器。
3.从机构结构观点来看，任何机构是由三部分组成。
4.运动副元素是指。
5.构件的自由度是指；机构的自由度是指。
6.两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。
7.机构具有确定的相对运动条件是原动件数机构的自由度。
8.在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。
9.平面运动副的最大约束数为，最小约束数为。
10.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。
11.计算机机构自由度的目的是______。
12.在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。
13.计算平面机构自由度的公式为Ｆ=，应用此公式时应注意判断：(A)铰链，(B)自由度，(C)约束。
14.机构中的复合铰链是指；局部自由度是指；虚约束是指。
15.划分机构的杆组时应先按的杆组级别考虑，机构的级别按杆组中的级别确定。
16.图示为一机构的初拟设计方案。
试：(1〕计算其自由度，分析其设计是否合理？如有复合铰链，局部自由度和虚约束需说明。
(2)如此初拟方案不合理，请修改并用简图表示。
题16图题17图17.在图示机构中，若以构件1为主动件，试：(1)计算自由度，说明是否有确定运动。
(2)如要使构件6有确定运动，并作连续转动，则可如何修改？说明修改的要点，并用简图表示。
18.计算图示机构的自由度，将高副用低副代替，并选择原动件。
19.试画出图示机构的运动简图，并计算其自由度。
对图示机构作出仅含低副的替代机构，进行结构分析并确定机构的级别。
题19图题20图20.画出图示机构的运动简图。
21. 画出图示机构简图，并计算该机构的自由度。
平面机构的分析习题与答案
平面机构的分析习题与答案平面机构的分析习题与答案引言：平面机构是机械工程中一个重要的概念，它是由连接在一起的刚性杆件组成的机械系统。
通过研究平面机构的结构和运动，我们能够更好地理解机械系统的工作原理和性能。
本文将介绍一些关于平面机构的分析习题，并给出相应的解答，希望能够帮助读者加深对平面机构的理解。
一、习题：四杆机构的运动分析问题描述：如图1所示，一个四杆机构由四个杆件连接而成，其中AB、BC、CD为等长杆件，AD为活动杆件。
已知杆件AB与水平方向成30度夹角，杆件BC与水平方向成60度夹角，杆件CD与垂直方向成45度夹角。
求活动杆件AD的运动轨迹。
解答：首先，我们需要确定机构的运动副类型。
根据杆件的连接方式，该机构属于转动副。
接下来，我们可以通过几何分析来求解活动杆件AD的运动轨迹。
设杆件AB的长度为l，则杆件BC和CD的长度也均为l。
设活动杆件AD的长度为x。
根据余弦定理，我们可以得到以下关系式：AB^2 + AD^2 - 2 * AB * AD * cos(30°) = l^2BC^2 + AD^2 - 2 * BC * AD * cos(60°) = l^2CD^2 + AD^2 - 2 * CD * AD * cos(45°) = l^2解方程组，我们可以得到x的值。
然后，我们可以通过绘制活动杆件AD的运动轨迹来进一步理解机构的运动特性。
二、习题：连杆机构的运动分析问题描述：如图2所示，一个连杆机构由三个杆件连接而成，其中AB、BC为等长杆件，AC为活动杆件。
已知杆件AB与水平方向成30度夹角，杆件BC与水平方向成60度夹角。
求活动杆件AC的运动轨迹。
解答：同样地，我们首先需要确定机构的运动副类型。
根据杆件的连接方式，该机构属于转动-转动副。
接下来，我们可以通过几何分析来求解活动杆件AC的运动轨迹。
设杆件AB的长度为l，则杆件BC的长度也为l。
设活动杆件AC的长度为x。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

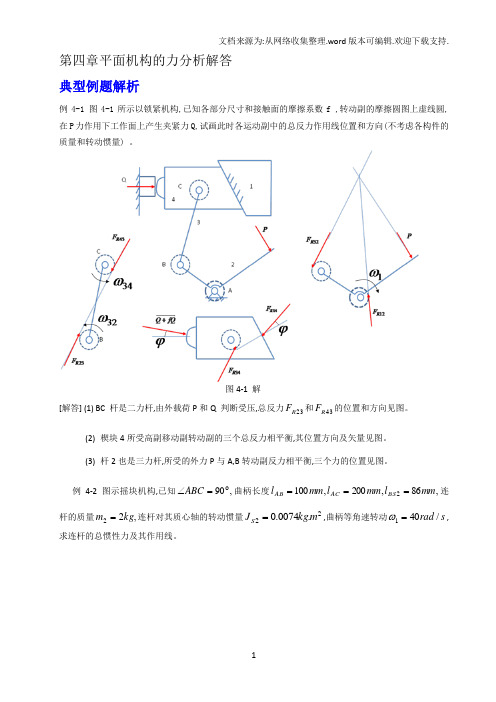

第四章 平面机构的力分析解答典型例题解析例4-1 图4-1所示以锁紧机构,已知各部分尺寸和接触面的摩擦系数f ,转动副的摩擦圆图上虚线圆,在P 力作用下工作面上产生夹紧力Q,试画此时各运动副中的总反力作用线位置和方向(不考虑各构件的质量和转动惯量) 。
