东大15秋学期《画法几何与工程制图》在线作业2 100分答案

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594⌧841（A1）B. 210⌧297(A4)C. 420⌧594(A2)D. 297⌧420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594⌧841B. 210⌧297C. 420⌧594D. 297⌧4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

16秋天大《画法几何及工程制图》在线作业二辅导资料《画法几何及工程制图》在线作业二一、单选题（共 40 道试题，共 100 分。

）1. 可以假想将复杂的组合体分解为苦干个较简单的基本立体，分析各基本立体的形状、组合方式和相对位置，然后有步骤地进行画图、读图和标注尺寸。

这种化繁为简，把复杂立体分解为苦干个简单立体的分析方法称为（）. 形体分析法. 换面法. 拆分法正确答案：2. 平面与回转体表面相交产生的交线称为（）. 截交线. 相贯线正确答案：3. 当曲面体上的曲表面的投影具有积聚性时，相贯线在该投影面上的投影与曲表面有积聚性的投影重合，这时，可利用有积聚性的投影，通过表面上作点的方法作出相贯线的其余投影。

，这种方法称为（）. 表面定点法. 辅助平面法. 辅助球面法. 素线法正确答案：4. 下列不属于装配尺寸的是（）. 配合尺寸. 连接尺寸. 特性尺寸正确答案：5.....正确答案：6. 两曲面体的相贯线一般为封闭的空间曲线，当两旋转面共轴时，它们的相贯线为（）. 直线和一段圆弧. 全部直线. 圆正确答案：7. 判断：一圆母线绕其共面但不通过圆心的轴线旋转，这样形成的曲线称为环面。

. 正确. 错误正确答案：8.....正确答案：9. 将物体的某一部分向基本投影面投射所得的视图称为（）. 局部视图. 剖视图. 断面图正确答案：10. 根据两曲面体的表面形状、曲面体与投影面的相对位置和曲面体之间的相对位置，求相贯线上点的常用作图方法，下列不是的是（）. 表面定点法. 辅助平面法. 辅助球面法. 素线法正确答案：11. 在坡屋顶中，如果每个屋顶对水平面的倾角相同，而且房屋四周的屋檐同高，这种屋面所构成的屋顶称为（）. 同坡屋顶. 同类屋顶. 坡屋顶. 倾角屋顶正确答案：12. 下列说法错误的是(). 剖视图可分为全剖视图、半剖视图和局部剖视图. 用剖切面完全地剖开物体所得到的剖视图称为全剖视图. 当物体具有对称平面时，向垂直于对称平面的投影面上投射所得到的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这样的合成图形称为局部剖视图正确答案：13. 通常用直线上两点的标高投影来表示该直线. 正确. 错误正确答案：14. 外螺纹一般用视图表示。

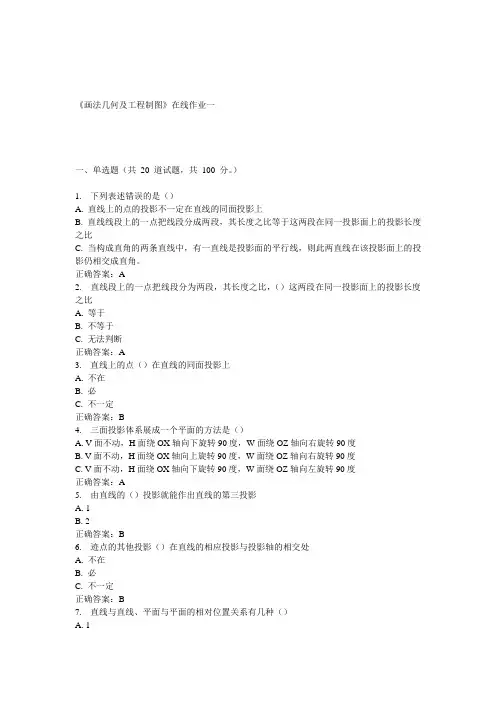

《画法几何及工程制图》在线作业一
一、单选题（共20 道试题，共100 分。

）
1. 下列表述错误的是（）
A. 直线上的点的投影不一定在直线的同面投影上
B. 直线线段上的一点把线段分成两段，其长度之比等于这两段在同一投影面上的投影长度之比
C. 当构成直角的两条直线中，有一直线是投影面的平行线，则此两直线在该投影面上的投影仍相交成直角。

正确答案：A
2. 直线段上的一点把线段分为两段，其长度之比，（）这两段在同一投影面上的投影长度之比
A. 等于
B. 不等于
C. 无法判断
正确答案：A
3. 直线上的点（）在直线的同面投影上
A. 不在
B. 必
C. 不一定
正确答案：B
4. 三面投影体系展成一个平面的方法是（）
A. V面不动，H面绕OX轴向下旋转90度，W面绕OZ轴向右旋转90度
B. V面不动，H面绕OX轴向上旋转90度，W面绕OZ轴向右旋转90度
C. V面不动，H面绕OX轴向下旋转90度，W面绕OZ轴向左旋转90度
正确答案：A
5. 由直线的（）投影就能作出直线的第三投影
A. 1
B. 2
正确答案：B
6. 迹点的其他投影（）在直线的相应投影与投影轴的相交处
A. 不在
B. 必
C. 不一定
正确答案：B
7. 直线与直线、平面与平面的相对位置关系有几种（）
A. 1。

《画法几何及工程制图》在线作业二试卷总分:100 得分:100一、单选题 (共 40 道试题,共 100 分)1.两个回转体共轴时，其相贯线是（）A.椭圆B.直线C.圆D.以上均有可能答案:C2.通常用直线上两点的标高投影来表示该直线A.正确B.错误答案:A3.截平面与圆柱轴线平行，截交线的形状为（）A.一对平行线B.圆C.椭圆答案:A4.断面图一般用于表达物体某处的切断面形状或轴、杆上的孔、槽等结构。

为了得到物体结构的实形，剖切平面一般应（）物体的主要轴线或剖切处的轮廓线。

A.平行于B.垂直于答案:B5.梯形螺纹的牙型为等腰梯形，牙型角为（）度A.60B.30C.45答案:B6.零件图一般不包括以下（）的内容A.一组图形B.装配序顺序C.技术要求答案:B7.根据有关标准规定，用正投影法绘制出物体的图形，称为（）A.视图B.剖视图C.断面图答案:A8.判断：两个凸多面体相贯时，全贯时候通常有两条交线；互贯时候，则有一条交线。

A.正确B.错误答案:A9.两曲面体的相贯线一般为封闭的空间曲线，当两旋转面共轴时，它们的相贯线为（）A.直线和一段圆弧B.全部直线C.圆答案:C10.截平面和圆锥的轴线平行，截交线的形状为（）A.圆B.双曲线C.椭圆答案:B11.判断：空间与坐标轴平行的直线段，其长度在轴测投影中等于实际长度乘以相应轴测轴的轴向伸缩系数。

但与坐标轴不平行的直线，具有不同的伸缩系数，不能在轴测投影中直接作出。

A.正确B.错误答案:A12.正垂面与侧垂面相交，其交线是（）A.椭圆B.直线C.圆D.以上均有可能答案:B13.下列不属于装配尺寸的是（）A.配合尺寸B.连接尺寸C.特性尺寸答案:C14.组合体的读图主要是用形体分析法，对于那些不易看懂的局部形状则应用（）A.线面分析法B.换面法C.素线法答案:A15.将物体的某一部分向基本投影面投射所得的视图称为（）A.局部视图B.剖视图C.断面图答案:A16.组合体的尺寸不包括（）A.定形尺寸B.定位尺寸C.总体尺寸D.特性尺寸答案:D17.移出断面图的轮廓线用粗实线绘制A.粗实线B.细实线C.点画线答案:A18.下列说法错误的是()A.剖视图可分为全剖视图、半剖视图和局部剖视图B.用剖切面完全地剖开物体所得到的剖视图称为全剖视图C.当物体具有对称平面时，向垂直于对称平面的投影面上投射所得到的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这样的合成图形称为局部剖视图答案:C19.下列不属于可展曲面的是（）A.柱面B.双曲抛物面C.锥面答案:B20.下列不属于轴测投影画法的是（）A.坐标法B.叠加法C.切割法D.换面法答案:D21.根据母线是直线还是曲线．曲面可分为（）A.直纹面和曲线面B.规则曲面和不规则曲面C.旋转面和非旋转面答案:A22.一个多面体中，如果有一个面是多边形，其余各面是具有一个公共点的三角形，这样的多面体称为（）A.圆柱B.棱锥C.长方体D.棱柱答案:B23.用简化伸缩系数所画的图在长度上成为实际投影长度的（）倍A.1B.1.22C.0.82答案:B24.下列属于装配图的特殊表达方法的是（）A.剖视图B.拆卸画法C.断面图答案:B25.{图}A.AB.BC.CD.D答案:D26.如果曲面体表面的投影或直线的投影具有积聚性，那么，贯穿点的投影在有积聚性的投影中为已知，其余投影可利用表面做点的方法求得A.正确B.错误答案:A27.两曲面体的相贯线一般为封闭的空间曲线，当两圆柱面的素线平行时，相贯线为（）A.直线和一段圆弧B.全部直线C.圆答案:A28.截平面垂直与圆锥轴线，截交线的形状为（）A.圆B.相交两直线C.椭圆答案:A29.画组合体的轴测投影时，可将其分为几个部分，然后分别画出各个部分的轴测投影，从而得到整个物体的轴测投影，这种画法称为（）A.叠加法B.坐标法C.切割法答案:A30.{图}A.AB.BC.CD.D答案:D31.平面上的各等高线彼此平行，但各等高线间的高差与水平距离的比值会有变化A.正确B.错误答案:B32.（）是指零件加工表面上所具有的较小间距和峰谷组成的微观几何形状特性。
