08上电磁场与电磁波试卷A.

电磁场与电磁波练习题一、单项选择题(每小题1分，共15分)1、电位不相等的两个等位面（）A. 可以相交B. 可以重合C. 可以相切D. 不能相交或相切2、从宏观效应看，物质对电磁场的响应包括三种现象，下列选项中错误的是（）A.磁化B.极化C.色散D.传导3、电荷Q 均匀分布在半径为a 的导体球面上，当导体球以角速度ω绕通过球心的Z 轴旋转时，导体球面上的面电流密度为（）A.sin 4q e a ?ωθπB.cos 4q e a ?ωθπC.2sin 4q e a ?ωθπD.33sin 4q e r aωθπ 4、下面说法错误的是（）A.梯度是矢量, 其大小为最大方向导数,方向为最大方向导数所在的方向。

B.矢量场的散度是标量，若有一个矢量场的散度恒为零，则总可以把该矢量场表示为另一个矢量场的旋度。

C.梯度的散度恒为零。

D.一个标量场的性质可由其梯度来描述。

5、已知一均匀平面波以相位系数30rad/m 在空气中沿x 轴方向传播，则该平面波的频率为（）A.81510π?HzB.8910?HzC.84510π?Hz D.9910?Hz6、坡印廷矢量表示（）A.穿过与能量流动方向相垂直的单位面积的能量B.能流密度矢量C.时变电磁场中空间各点的电磁场能量密度D.时变电磁场中单位体积内的功率损耗7、在给定尺寸的矩形波导中，传输模式的阶数越高，相应的截止波长（）A.越小B.越大C.与阶数无关D.与波的频率有关8、已知电磁波的电场强度为(,)cos()sin()x y E z t e t z e t z ωβωβ=---，则该电磁波为（）A. 左旋圆极化波B. 右旋圆极化波C. 椭圆极化波D.直线极化波9、以下矢量函数中，可能表示磁感应强度的是（）A. 3x y B e xy e y =+B.x y B e x e y =+C.22x y B e x e y =+D. x y B e y e x =+10、对于自由空间，其本征阻抗为（）A. 0η=B.0η=C. 0η=D. 0η=11、自感和互感与回路的（）无关。

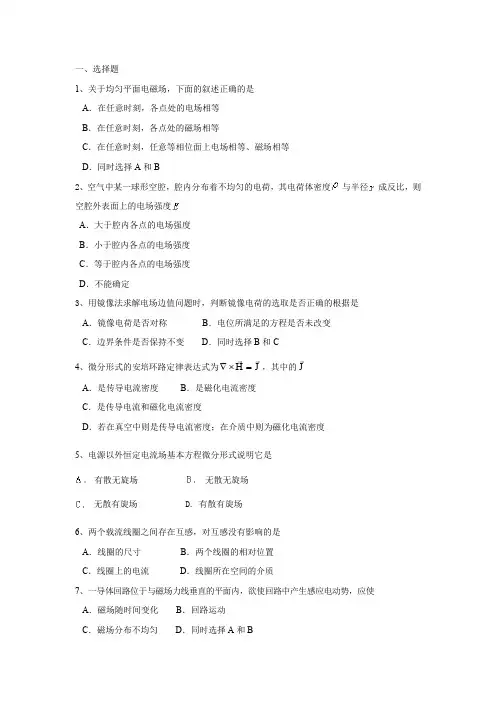

一、选择题1、关于均匀平面电磁场，下面的叙述正确的是A．在任意时刻，各点处的电场相等B．在任意时刻，各点处的磁场相等C．在任意时刻，任意等相位面上电场相等、磁场相等D．同时选择A和B2、空气中某一球形空腔，腔内分布着不均匀的电荷，其电荷体密度与半径成反比，则空腔外表面上的电场强度A．大于腔内各点的电场强度B．小于腔内各点的电场强度C．等于腔内各点的电场强度D．不能确定3、用镜像法求解电场边值问题时，判断镜像电荷的选取是否正确的根据是A．镜像电荷是否对称B．电位所满足的方程是否未改变C．边界条件是否保持不变D．同时选择B和C∇⨯=，其中的J4、微分形式的安培环路定律表达式为H JA．是传导电流密度B．是磁化电流密度C．是传导电流和磁化电流密度D．若在真空中则是传导电流密度；在介质中则为磁化电流密度5、电源以外恒定电流场基本方程微分形式说明它是有散无旋场无散无旋场无散有旋场 D. 有散有旋场6、两个载流线圈之间存在互感，对互感没有影响的是A．线圈的尺寸B．两个线圈的相对位置C．线圈上的电流D．线圈所在空间的介质7、一导体回路位于与磁场力线垂直的平面内，欲使回路中产生感应电动势，应使A．磁场随时间变化B．回路运动C．磁场分布不均匀D．同时选择A和B8、一沿+z 传播的均匀平面波，电场的复数形式为()m x y E E e je =-r r r ，则其极化方式是A ．直线极化B ．椭圆极化C ．右旋圆极化D ．左旋圆极化9、.对于载有时变电流的长直螺线管中的坡印廷矢量，下列陈述中，正确的是：A. 无论电流增大或减小， 都向内B. 无论电流增大或减小， 都向外C. 当电流增大，向内；当电流减小时，向外10、在边界形状完全相同的两个区域内的静电场，满足相同的边界条件，则两个区域中的场分布A ．一定相同B ．一定不相同C ．不能断定相同或不相同11、z ＞0半空间中为ε=2ε0的电介质，z ＜0半空间中为空气，在介质表面无自由电荷分布。

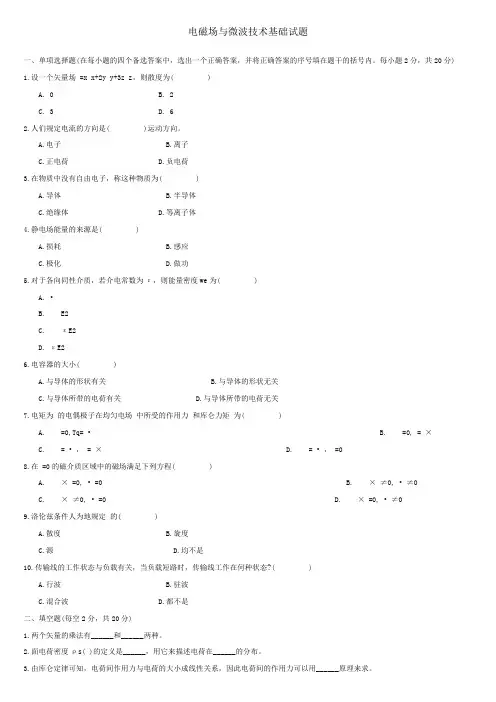

电磁场与微波技术基础试题一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1.设一个矢量场 =x x+2y y+3z z，则散度为( )A. 0B. 2C. 3D. 62.人们规定电流的方向是( )运动方向。

A.电子B.离子C.正电荷D.负电荷3.在物质中没有自由电子，称这种物质为( )A.导体B.半导体C.绝缘体D.等离子体4.静电场能量的来源是( )A.损耗B.感应C.极化D.做功5.对于各向同性介质，若介电常数为ε，则能量密度we为( )A. •B. E2C. εE2D. εE26.电容器的大小( )A.与导体的形状有关B.与导体的形状无关C.与导体所带的电荷有关D.与导体所带的电荷无关7.电矩为的电偶极子在均匀电场中所受的作用力和库仑力矩为( )A. =0,Tq= •B. =0, = ×C. = • ，= ×D. = • ， =08.在 =0的磁介质区域中的磁场满足下列方程( )A. × =0, • =0B. × ≠0, • ≠0C. × ≠0, • =0D. × =0, • ≠09.洛伦兹条件人为地规定的( )A.散度B.旋度C.源D.均不是10.传输线的工作状态与负载有关，当负载短路时，传输线工作在何种状态?( )A.行波B.驻波C.混合波D.都不是二、填空题(每空2分，共20分)1.两个矢量的乘法有______和______两种。

2.面电荷密度ρs( )的定义是______，用它来描述电荷在______的分布。

3.由库仑定律可知，电荷间作用力与电荷的大小成线性关系，因此电荷间的作用力可以用______原理来求。

4.矢量场的性质由它的______决定。

5.在静电场中，电位相同的点集合形成的面称为______。

6.永久磁铁所产生的磁场，称之为______。

7.在电场中电介质在外电场的作用下会产生______，使电场发生变化。

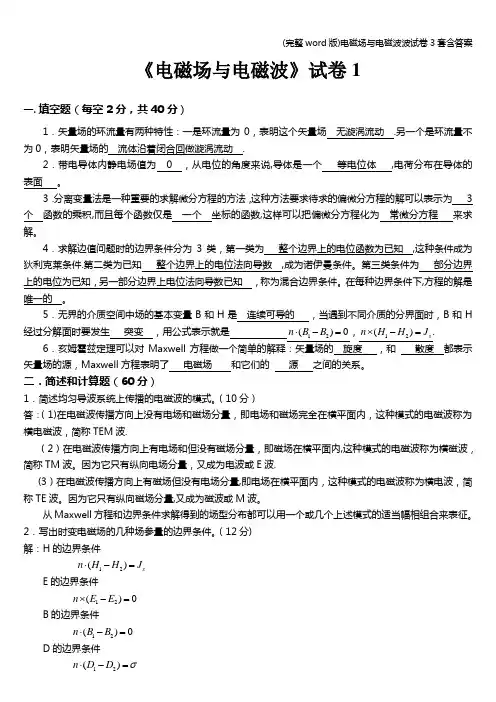

《电磁场与电磁波》试卷1一. 填空题（每空2分，共40分）1．矢量场的环流量有两种特性：一是环流量为0，表明这个矢量场 无漩涡流动 .另一个是环流量不为0，表明矢量场的 流体沿着闭合回做漩涡流动 .2．带电导体内静电场值为 0 ，从电位的角度来说,导体是一个 等电位体 ,电荷分布在导体的 表面 。

3．分离变量法是一种重要的求解微分方程的方法，这种方法要求待求的偏微分方程的解可以表示为 3个 函数的乘积,而且每个函数仅是 一个 坐标的函数,这样可以把偏微分方程化为 常微分方程 来求解。

4．求解边值问题时的边界条件分为3类，第一类为 整个边界上的电位函数为已知 ,这种条件成为狄利克莱条件.第二类为已知 整个边界上的电位法向导数 ,成为诺伊曼条件。

第三类条件为 部分边界上的电位为已知，另一部分边界上电位法向导数已知 ，称为混合边界条件。

在每种边界条件下,方程的解是 唯一的 。

5．无界的介质空间中场的基本变量B 和H 是 连续可导的 ，当遇到不同介质的分界面时，B 和H 经过分解面时要发生 突变 ，用公式表示就是 12()0n B B ⋅-=，12()s n H H J ⨯-=.6．亥姆霍兹定理可以对Maxwell 方程做一个简单的解释：矢量场的 旋度 ，和 散度 都表示矢量场的源，Maxwell 方程表明了 电磁场 和它们的 源 之间的关系。

二．简述和计算题（60分）1．简述均匀导波系统上传播的电磁波的模式。

（10分）答：（1)在电磁波传播方向上没有电场和磁场分量，即电场和磁场完全在横平面内，这种模式的电磁波称为横电磁波，简称TEM 波.（2）在电磁波传播方向上有电场和但没有磁场分量，即磁场在横平面内,这种模式的电磁波称为横磁波，简称TM 波。

因为它只有纵向电场分量，又成为电波或E 波.(3）在电磁波传播方向上有磁场但没有电场分量,即电场在横平面内，这种模式的电磁波称为横电波，简称TE 波。

因为它只有纵向磁场分量,又成为磁波或M 波。
