HMI转换说明

1、32位系统中需要安装数据转换软件

此软件在64位FTView7.0安装包中。

2、为了转换方便，将32位系统中将所需要的屏文件的项目文件复制到F盘目录下

3、打开安装好的软件Legacy Tag Database Conversion

选择下一步

点击下一步

点击完成 选中刚才复制的项目文件路径

选中 选择 出现提示信息

结束32位系统内的操作，将项目文件复制到64 位系统F盘中。

1、64位系统中打开Legacy Tag Database Conversion工具

其他操作同32位操作

此时完成了数据类型转换

三、

1、将转换好数据类型的项目文件CV7LOOP_HMI1_JQSP_20160129剪切到C:\Users\Public\Documents\RSView Enterprise\ME\HMI projects文件中 选择 2.选用一个64位系统中不用的屏文件DA030_HMI1_20160709将其重命名为其他DA030_HMI1_20160709_1, 将需要转换的项目文件CV7LOOP_HMI1_JQSP_20160129重命名为DA030_HMI1_20160709，同时，打开此文件夹，将内部CV7LOOP_HMI1_JQSP_20160129.med文件重命名为DA030_HMI1_20160709.med文件。

3用FactoryTalk View Studio文件打开DA030_HMI1_20160709文件，此文件就是要转换的32位系统文件。

合集下载

西门子WinCC与HMI人机界面

西门子WinCC与HMI人机界面

实用标准

文案大全 WinCC與HMI人機介面

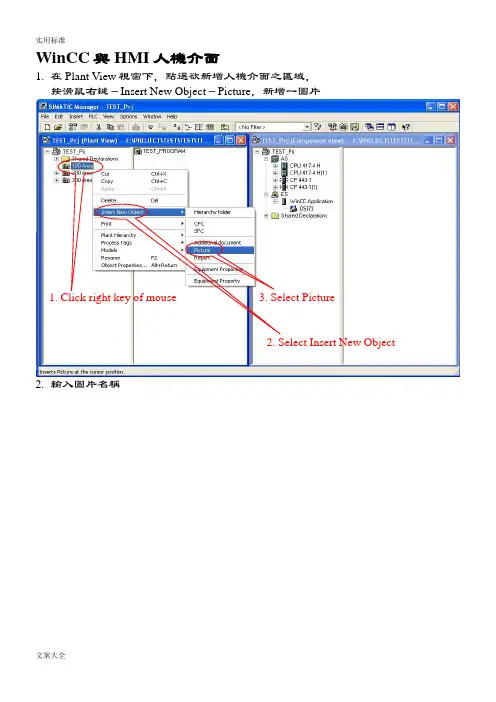

1. 在Plant View視窗下，點選欲新增人機介面之區域，

按滑鼠右鍵－Insert New Object－Picture，新增一圖片

2. 輸入圖片名稱

1. Click right key of mouse

2. Select Insert New Object

3. Select Picture 实用标准

文案大全 3. 在Component view視窗下，點選ES－WinCC Application－OS

在OS上按滑鼠右鍵－Open Object

Key in the name of picture

2. Click right key of

mouse

1. Select Open

Object 实用标准

文案大全

4. 點選Computer，在右方視窗電腦名稱上按右鍵－Properties

5. 輸入該部電腦的實際Computer Name，按OK返回

2. Select Computer 3.

Click right key of mouse

1. Select Properties 实用标准

文案大全

6. 滑鼠左鍵雙擊OS Project Editor

1. Key in the Computer Name

same as your computer

2. Click OK 实用标准

文案大全 7. 進入OS Project Editor畫面後，選取上方Layout標籤，並選取螢幕解析度與數量

Double click left key of mouse

1. Select Layout

2. Select screen resolution

3. Select monitor configuration 实用标准

文案大全

8. 按OK確認

9. 返回Component視窗，點選ES－WinCC Application－OS

HMI、WinCC组态软件介绍

HMI、WinCC组态软件介绍

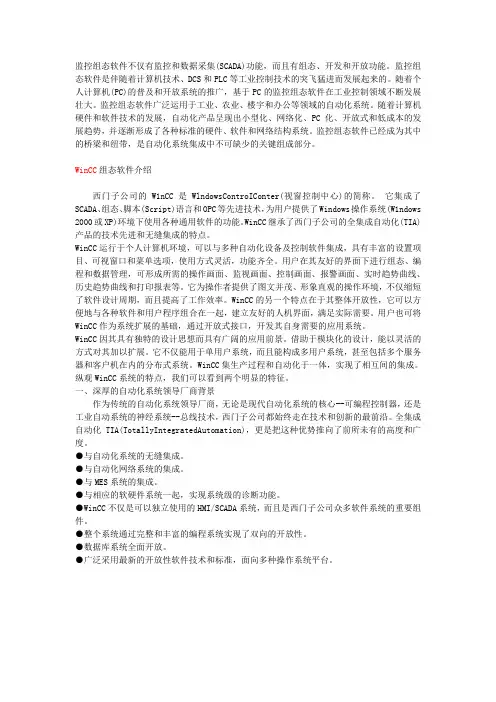

监控组态软件不仅有监控和数据采集(SCADA)功能，而且有组态、开发和开放功能。监控组态软件是伴随着计算机技术、DCS和PLC等工业控制技术的突飞猛进而发展起来的。随着个人计算机(PC)的普及和开放系统的推广，基于PC的监控组态软件在工业控制领域不断发展壮大。监控组态软件广泛运用于工业、农业、楼宇和办公等领域的自动化系统。随着计算机硬件和软件技术的发展，自动化产品呈现出小型化、网络化、PC化、开放式和低成本的发展趋势，并逐渐形成了各种标准的硬件、软件和网络结构系统。监控组态软件已经成为其中的桥梁和纽带，是自动化系统集成中不可缺少的关键组成部分。

WinCC组态软件介绍

西门子公司的W1nCC是WlndowsControIConter(视窗控制中心)的简称。 它集成了SCADA、组态、脚本(Script)语言和OPC等先进技术，为用户提供了Windows操作系统(W1ndows

2000或XP)环境下使用各种通用软件的功能。WinCC继承了西门子公司的全集成自动化(TIA)产品的技术先进和无缝集成的特点。

WinCC运行于个人计算机环境，可以与多种自动化设备及控制软件集成，具有丰富的设置项目、可视窗口和菜单选项，使用方式灵活，功能齐全。用户在其友好的界面下进行组态、编程和数据管理，可形成所需的操作画面、监视画面、控制画面、报警画面、实时趋势曲线、历史趋势曲线和打印报表等。它为操作者提供了图文并茂、形象直观的操作环境，不仅缩短了软件设计周期，而且提高了工作效率。WinCC的另一个特点在于其整体开放性，它可以方便地与各种软件和用户程序组合在一起，建立友好的人机界面，满足实际需要。用户也可将WinCC作为系统扩展的基础，通过开放式接口，开发其自身需要的应用系统。

WinCC因其具有独特的设计思想而具有广阔的应用前景。借助于模块化的设计，能以灵活的方式对其加以扩展。它不仅能用于单用户系统，而且能构成多用户系统，甚至包括多个服务器和客户机在内的分布式系统。WinCC集生产过程和自动化于一体，实现了相互间的集成。

WINCC系统组态

WINCC系统组态

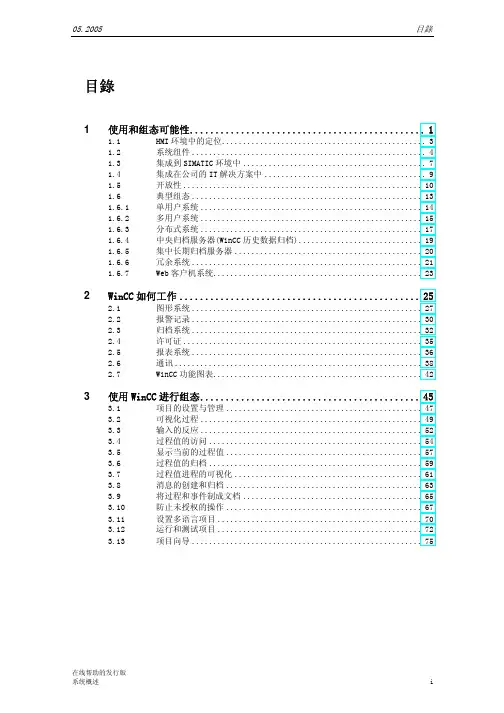

05.2005 目錄
