PE双壁波纹管施工方案

２０１１年第３５期　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮ　Ｏ建筑与工程。　科技信息　

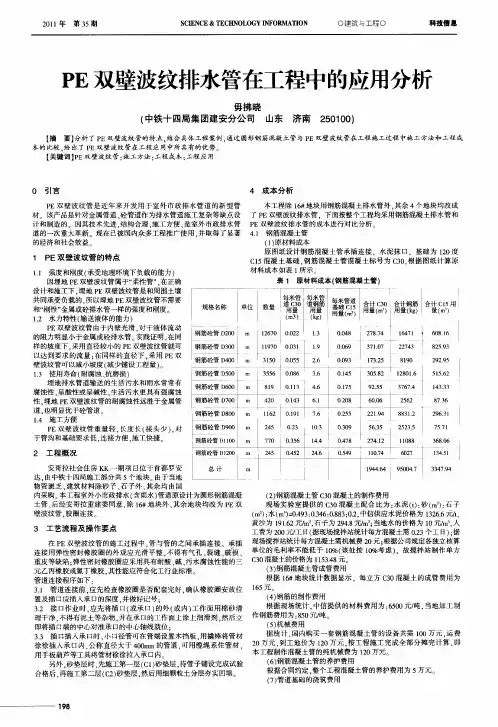

ＰＥ双壁波纹排水管在工程中的应用分析　

毋拂晓　（中铁十四局集团建安分公司　山东济南２５０１００）　【摘要】分析了ＰＥ双壁波纹管的特点，结合具体工程案例，通过圆形钢筋混凝土管与ＰＥ双壁波纹管在工程施工过程中施工方法和工程成　本的比较，给出了ＰＥ双壁波纹管在工程应用中所具有的优势。　【关键词】ＰＥ双壁波纹管；施工方法；工程成本；工程应用　

０引言４成本分析　ＰＥ双壁波纹管是近年来开发用于室外市政排水管道的新型管　材。该产品是针对金属管道、砼管道作为排水管道施工复杂等缺点设　计和制造的。因其技术先进，结构合理，施工方便，是室外市政排水管　道的一次重大革新。现在已被国内众多工程推广使用，并取得了显著　的经济和社会效益。　１　ＰＥ双壁波纹管的特点　１．１强度和刚度（承受地理环境下负载的能力）　因埋地ＰＥ双壁波纹管属于“柔性管”．在正确　设计和施工下．埋地ＰＥ双壁波纹管是和周围土壤　共同承受负载的．所以埋地ＰＥ双壁波纹管不需要　和“刚性”金属或砼排水管一样的强度和刚度　１－２水力特性（输送液体的能力）　ＰＥ双壁波纹管由于内壁光滑．对于液体流动　的阻力明显小于金属或砼排水管。实践证明，在同　样的坡度下．采用直径较小的ＰＥ双壁波纹管就可　以达到要求的流量：在同样的直径下，采用ＰＥ双　壁波纹管可以减小坡度（减少铺设工程量）　１－３使用寿命（耐腐蚀、抗磨损）　埋地排水管道输送的生活污水和雨水常常有　腐蚀性．呈酸陛或呈碱性．生活污水更具有强腐蚀　性．埋地ＰＥ双壁波纹管的耐腐蚀性远胜于金属管　道．也明显优于砼管道　ｌ－４施工方便　ＰＥ双壁波纹管重量轻，长度长（接头少），对　于管沟和基础要求低，连接方便，施工快捷。　２工程概况　安哥拉社会住房ＫＫ一期项目位于首都罗安　达，由中铁十四局施工部分共５个地块。由于当地　物资匮乏，建筑材料除砂子、石子外，其余均由国　本工程除１６＃地块用钢筋混凝土排水管外．其余４个地块均改成　了ＰＥ双壁波纹排水管．下面按整个工程均采用钢筋混凝土排水管和　ＰＥ双壁波纹排水管的成本进行对比分析　４．１钢筋混凝土管　（１）原材料成本　原图纸设计钢筋混凝土管承插连接．水泥抹口．基础为１２０度　Ｃ１５混凝土基础．钢筋混凝土管混凝土标号为Ｃ３０，根据图纸计算原　材料成本如表１所示　

西马小区污水改造工程（双壁波纹管）

施工方案

一、工程概况

西马小区污水管道改造工程，包括HDPE双壁波纹管的施工。

二、编制依据

1.《建筑给排水设计规范》GB50015-2003

2.《室外排水设计规范》GB50014-2006

3.《给水排水工程管道结构设计规范》GB50332-2002

4.《给水排水管道工程施工及验收规范》GB50268-2008

三.劳动力需求计划

序号 工种 数量 备注

1 项目管理人员 4

2 电工 2

3 挖掘机操作工 2

4 管工 10

5 测量工 4

6 力工 5 项目部

施工办 质检办 机务办 测量办 实验室

一工区 二工区 7 机修工 1

8 碾路机操作工 1

9 随车吊操作工 1

四、施工措施

4.1施工原则

1）管道施工：先主干，后分支，先深后浅，分支管线施工应该在构造物施工之后进行。

2）管沟采用机械开挖（人工配合，基地留200mm厚人工清槽），管沟边坡坡度为1:1，沟深超过4m时预留宽度为1.2m的马道，分层开挖。小管沟采用人工开挖。当机械无法开挖的部位采用人工开挖。

3）阀门、检查井安装前要先进行检查及试验。

4）双壁波纹管采用承插式接口，当不能采用单承口连接时，可采用双承口连接，套管采用PE、玻璃钢或者不锈钢材料，双向承插弹性密封圈连接。

5）双壁波纹管施工前，管沟需要铺一层200mm厚的砂垫层，压实度需达到85%～90%。双壁波纹管回填施工时，必须采用中粗砂回填密实。回填范围不得小于设计支撑角2α+30°（180°），回填密实度应达到95%以上。

4.2施工流程

4.3检验计划

施工前，实验人员要对材料进行质量、强度检查，对沟槽进行压实度检查；施工时要检查焊缝焊接、管道的走向，标高和坡度；管道安装后要进行密实性试施工准备 定位测量 管沟、井室开挖 井室施工

回填 管道系统试管道施工 管沟、井室检查 验，回填后进行压实度试验。当采用供应商提供的管材时，应将供应商的管材名称、规格、单价、检试验报告等资料报业主批复。

聚乙烯双壁波纹管安全技术操作规程

一;开机前准备

1.根据生产计划更换相应机头、模具。

注意：①无特殊要求情况下，目前我公司生产SN4或SN8级管材均使用SN4水套生产。②ID400、ID500规格管材均使用有通气孔的成型块生产。③换好机头、模具后连接好给水管、气管，并检查接头是否牢靠,管道是否通畅。④移动成型机进行对中.

二、上料

1.将PE原材料推到上料区，清洁包装袋袋外表面确保无灰尘、杂物，用裁纸刀划开包装，按要求配好原材料并倒进料筒里;

注意：①仔细核对内外壁PE料类别，内壁料为蓝色，外壁料通常为黑色。②根据原材料配比清单认真检查区分外壁料的厂家、批号等（如鑫轻料或自造料的区别;是否加入双壁波纹管自破碎料；内外壁填充母料的厂家、批号区分,如上海精荟JH02内壁用、JH03外壁用）。③根据配料清单检查各种原料加入量。④加入消泡剂的时候注意检查消泡剂是否失效.

1. 打开上料机，并根据吸料情况合理设置吸料时间;

（注：注意观察吸料机是否有效工作,留意料斗是否有料.）

三、挤出

1,.开始挤料前认真检查内外壁各温度是否达到或有严格超标，若温度正常则开始挤料。

注意:①挤料时戴防护面罩，并不得站在口模前方。②开始挤料时使用较低转速，并观察挤出电流大小，发现异常时及时停机。③当内外壁口模各项PE料均匀挤出，且外壁较光滑的时候即可停止挤料,准备开机。

2. 成型机前进，再次检查中心位置，检查扩口起始点位置是否正确。

注意:①成型机前进的时候在成型块尾部须有专人观察冷却水套和成型块间隙，若看不见间隙或间隙过小时及时停机，防止损坏成型块.根据间隙情况重新调整重心位置.②成型机前进到位后旋转成型块，检查扩口起步位置是否正确，差异较大时需重新核对扩口各个位置点,并重新设置成型参数。

3．以上第2步调试好后，将成型机位置旋转至直管中部位置后开始挤料生产。打开成型启停，内外壁挤出机同时开始挤料.通过观察，若内外壁均无破损则打开真空泵正常生产.

1 14 竭诚为您提供优质文档/双击可除

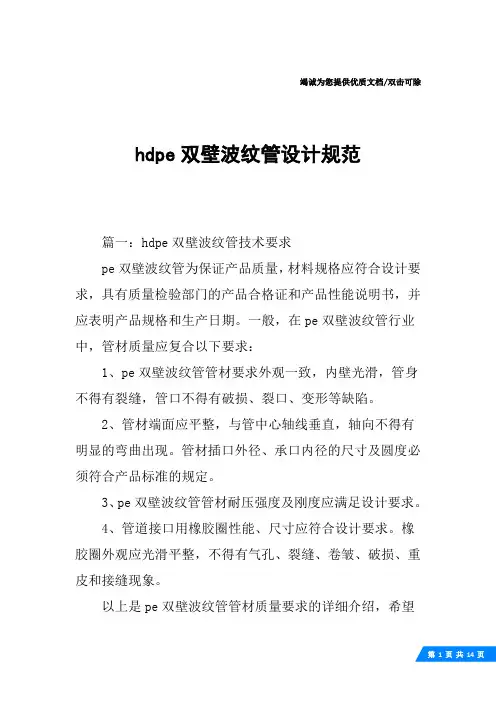

hdpe双壁波纹管设计规范

篇一：hdpe双壁波纹管技术要求

pe双壁波纹管为保证产品质量，材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期。一般，在pe双壁波纹管行业中，管材质量应复合以下要求：

1、pe双壁波纹管管材要求外观一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。

2、管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。

3、pe双壁波纹管管材耐压强度及刚度应满足设计要求。

4、管道接口用橡胶圈性能、尺寸应符合设计要求。橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。

以上是pe双壁波纹管管材质量要求的详细介绍，希望

2 14 对您以后的工作能有所帮助。

5、接口作业

橡胶安装位置应在插口第二与第三波纹之间槽内，安装密封圈的数量视设计要求而定，当采用两只密封圈时建议两密封圈之间隔一个波纹。接口前应先将承口插口内外表面清理干净，在插口套入密封圈，并在承口内工作面和橡胶圈表面涂上润滑剂，插入方向为水流方向，对准承口中心线用人力或设置木档板用橇棍将被安装的管材徐徐插入承口内直至底部。随着经济的迅速发展，pe双壁波纹管的发展尤为迅速，由以前的单一系列发展到现在的多种类型，应用领域也在不断增加。很多用户反映在使用时，由于各种因素pe双壁波纹管出现磨损现象，为节省开支，小编在此分享pe双壁波纹管管道修补要点：

1、pe双壁波纹管管道敷设后，因意外因素造成管壁出现局部损坏，当损坏部位的面积或裂缝长度和宽度不超过规定时，可采取粘贴修补措施

2、pe双壁波纹管管壁局部损坏的孔洞直径或边长不大于20mm时，可用聚氯乙烯塑料粘接溶剂在其外部粘贴直径不小于l00mm与管材同样材质的圆形板。
