加强工程测量管理提高工程测量技术

南水北调中线建管局直管工程磁县干渠工程第二施工标段

工程测量管理制度

磁县段第 二 施工标段

合同编号：ZXJ/SG/ZSD-002

中国水电十三局有限公司

南水北调中线直管工程磁县段二标项目部

日 期：2010年 6 月 1 日

工程测量管理制度

工程测量工作是工程建设的重要环节，是技术管理工作的重要组成部分。它既是工程建设施工阶段的重要技术基础工作，又为施工和运营安全提供必要的资料和技术依据。为了加强对所在项目范围的工程测量的管理，搞好工程测量，提高工程测量水平，保证工程质量，加快施工进度，提高经济效益，使工程测量规范化、制度化，防止测量事故发生，更好地为施工生产服务，在测量成果交接、复测、施工过程检查等各个工程测量管理环节上特制定如下制度：

一、 测量成果的交接

项目所属项目、工程项目测量成果包括测量原始记录资料，各种内业成果，测量技术交底，测量桩墩，点的记录和各种精度分析、评定资料等，同时要做好交接工作。

1、 设计单位测量成果交接及交接方式

当项目部工程部收到设计单位的设计文件后，必须在开工前办理测绘资料的移交手续，并会同设计单位、监理单位一起到现场点交测量桩墩，办理相应的手续。由项目测量队组织人员立即进行全线的复测，复测时要收集合同文件、工程设计文件、业主以及监理文件中有关测量专业的技术要求和规定，一般情况下以设计单位交给的控制资料同精度进行复测。复测应遵循《工程测量规范》、《公路勘测规程》以及《铁路勘测规程》等标准规范。复测过程中，完成测量桩墩的点交和补齐工作。复测完成后由项目测量队向项目各主要工区负责人员

进行交接手续，以便于施工中对工程进行质量控制。

2、 内部控制测量的交接及交接方式

当完成复测工作，控制测量的精度满足设计文件及测量规范的情况下，组织项目测量队尽快完成导线点、水准点的加密工作，加密导线成果测量精度应与上次复测精度相一致，各工区在接到测量成果后，应该核实资料内容、平差计算情况以及现场桩墩的实际情况，确认无误后由项目测量队把控制测量成果交给各施工队并签认，由各施工队负责保护好所管辖的控制桩墩，测量标志等，项目测量队定期检查控制桩位是否发生错位移动。

・１４０・　建筑与发展　

Ｊｉａｎ　ＺｈｕＹｕ　Ｆａ　Ｚｈａｎ　工程监管　

Ｇｏｎｇ　Ｃｈｅｎｇ　Ｊｉａｎ　Ｇｕａｎ　

工程测量对施工质量控制管理的重要性分析　

樊华宗　

十四　台建设集团云南第四建筑安装工程有限公司　云南昆明　６５０２２８　

【摘耍】工程测量质量对整个工程的安全性有直接影响。本文就工程测量对施工质量的重要性进行了深八分析和探讨，并就如何加强工程　

测量管理水平，提升工程施工质量提出了针对性的策略。　【关键词】工程测量；施工质量；管理　

引言　

随着社会经济的不断发展，市场竞争也越来越激烈。为了在快速　

发展的建筑业中取得优越的竞争力，每一个工程施工单位都在积极探　

索先进的施工工艺来提高其工程施工质量。而，作为工程施工中重要　

的基础技术，工程测量技术对工程施工质量有着重大的影响。将工程　

测量工作做好，就能够提高工程管理效率、有效控制工程施工质量。　

本文中，笔者着重分析了工程测量对工程施工各个阶段的作用。　

１工程测量　

所谓工程测量，就是在工程建设中与测绘相关的所有工作，包括　

工程施工前期准备阶段的勘测与设计、施工中期阶段的测量以及施工　

竣工阶段的监测与验收。由此可见，工程测量贯穿了整个工程施工阶　

段，为工程施工提供精密科学的工程数据和图纸。不敢想象，若是工　

程施工失去了工程测量工作的配合，它将会成为无法有效完成的工程。　

在工程施工前期，为了确保工程建设对周围环境及其他的建筑不　

产生任何影响，我们需要根据工程测量提供的有效数据资料对工程进　

行合理的设计。同时，施工阶段的测量是有效的技术保证，它能促进　

施工人员对工程图纸的更详细、准确的认识。对于工程中敏感易变形　

的部位在工程竣工后还要进行变形及养护测量，这些部位是要作为重　

点随时注意的，另外，对问题频发部位（即容易出现问题的部位）进　

行复测。以上所述对提高工程施工质量是有重要的意义的。　

２工程测量对施工质量控制管理的重耍性　

为工程施工提供可靠的测量数据的工程测量覆盖了工程施工的每　

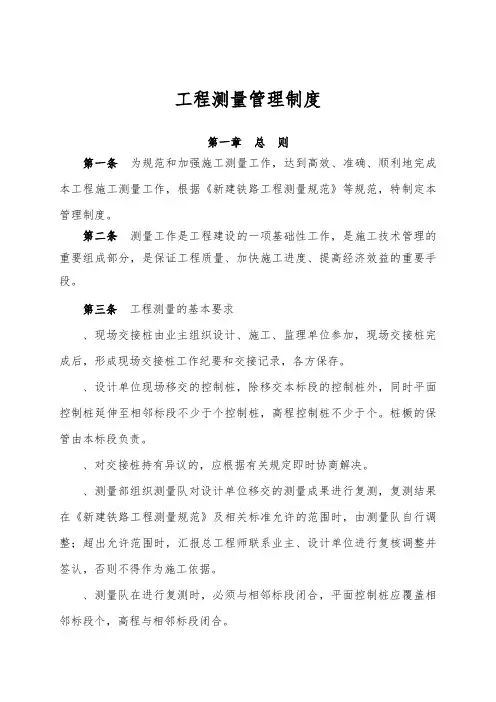

工程测量管理制度

第一章 总 则

第一条 为规范和加强施工测量工作，达到高效、准确、顺利地完成本工程施工测量工作，根据《新建铁路工程测量规范》等规范，特制定本管理制度。

第二条 测量工作是工程建设的一项基础性工作，是施工技术管理的重要组成部分，是保证工程质量、加快施工进度、提高经济效益的重要手段。

第三条 工程测量的基本要求

、现场交接桩由业主组织设计、施工、监理单位参加，现场交接桩完成后，形成现场交接桩工作纪要和交接记录，各方保存。

、设计单位现场移交的控制桩，除移交本标段的控制桩外，同时平面控制桩延伸至相邻标段不少于个控制桩，高程控制桩不少于个。桩橛的保管由本标段负责。

、对交接桩持有异议的，应根据有关规定即时协商解决。

、测量部组织测量队对设计单位移交的测量成果进行复测，复测结果在《新建铁路工程测量规范》及相关标准允许的范围时，由测量队自行调整；超出允许范围时，汇报总工程师联系业主、设计单位进行复核调整并签认，否则不得作为施工依据。

、测量队在进行复测时，必须与相邻标段闭合，平面控制桩应覆盖相邻标段个，高程与相邻标段闭合。 、所有的控制测量均应在监理工程师在场的情况下进行。

、测量队复测工作完成后，应将完整的测量资料上报监理工程师，经监理工程师复核签认的复测资料上报上级相关部门。

、在施工过程中，测量人员要对设计院移交的桩橛妥善保管，必要时应设置保护设施，确保桩橛不受破坏。测量队进行加密的控制桩要设置明显的标志，经常复核，检查其可靠性。

、测量队按照有关规范规定建立充分满足使用要求的平面和高程控制网。

、特大桥、大桥的平面和高程施工控制测量均按铁道部现行《新建铁路工程测量规范》办理。

、对于隧道的洞内控制导线，至少每三个月应进行一次洞内外联测。

、一个单项工程或一段路基工程完成后，应及时恢复线路中线桩(直线每100m及曲线五大桩)，并埋设固桩。

、所有的控制测量和施工放样测量必须进行换手测量。对工程项目的关键测量科目必须实行彻底换手测量，一般测量科目应实行同级换手测量。彻底换手测量，须更换全部测量人员、仪器及计算资料；同级换手测量，须更换测量和计算人员。

谈谈如何提高工程测量的速度和精度

测量学是具有时代性的一门学科，是人类的一种生存方式。工程测量为工程设计提供了第一手资料，是工程项目建设的重要组成部分。

1 提高工程测量速度的方法

1.1 最大程度避免误差的出现

工程测量过程中往往会出现一些误差，这些误差有些是被允许的，而有些则会给整个工程的建设质量带来严重的消极影响，必须进行重新测量予以消除，这样就大大降低了工程测量的速度，进而拖慢整个项目的进程。因此，最大程度避免误差的出现就成了提高测量速度的一个重要环节。

（1） 合理安置测量仪器

在安放测量仪器时应选择那些地势平坦、通视效果好的地段，注意避开车流和人流，如果因条件限制确实无法避开，至少要保证地面的坚实。不要将仪器架设在井盖或过于光滑的地面上，在大风天气要注意将仪器放低，在冬季作业时应预先将附近的积雪清除。总之，只有将测量仪器平稳、牢固的安置后方可进行工程测量，从而保证测量精度。

（2） 注意仪器的保养和校正

测量仪器要轻拿轻放，在往三角架上安装时，应注意将固定螺栓拧紧，以防止仪器脱落摔坏；使用过程中应平稳转动，尤其是对于带有阻尼功能的仪器，千万不要剧烈转动；测量仪器一旦出现问题要及时处理，做到早发现早解决，不能积攒，更不能让仪器“带病工作”。要派专业人员对测量仪器进行定期的校正，从而避免因仪器失准而造成的返工或重测。

（3） 注意团队培养

工程测量是一项集体性的工作，测量质量的好坏归根结底还是要看每位测量人员的工作态度，无论是记录员、观测员、司镜员还是数据校核人员，无论哪个环节出现问题都会整个工程测量工作造成不利影响。因此，除了要定期对其进行相关培训，还要注意保证作业组组员之间的凝聚力和向心力。

1.2 引入新设备 随着科技的进步，电子计算机和全站仪在工程测量领域的应用日益广泛。测量人员可以将用全站仪搜集到的坐标、角度及高程等资料传入计算机，通过专业软件自动生成地形图和断面图；还可以将相关坐标和高程等数据通过计算机输入全站仪，从而快速、准确的进行放样角度和坐标。这大大减少了人工计算的工作量和实际放线过程中由于人为原因而引起的失误，使工程测量工作的效率得到了极大的提高。
