危大幕墙工程专项施工方案

绿中海明苑（原名：上海世纪苑）D地块

石材幕墙工程

施

工

方

案

上海南汇建筑总公司

2012年12月24日

1 石材幕墙工程施工方案

1．编制说明

1.1 编制依据

1.1.1外墙石材装饰施工图；

1.1.2《碳素结构钢》（GB/T700-88）；

1.1.3《钢结构工程施工及验收规范》（GB50205-2001）；

1.1.4 《钢结构工程质量检验标准》（GB50221-2001）；

1.1.5《建筑用硅酮结构胶》（GB16776-1997）；

1.1.6《建筑装饰装修工程质量验收规范》（GB50210-2001）；

1.1.7《金属与石材幕墙工程技术规范》（JGJ133-2001）；

1.1.8《冷弯薄壁型钢结构技术规范》（GBJ18）；

1.1.9《建筑施工高处作业安全技术规范》（JGJ80-91）；

1.1.10《施工现场临时用电安全技术规范》（JGJ46-2005）；

1.1.11《建筑机械使用安全技术规范》（JGJ33-2001）；

1.1.12《建筑施工安全检查标准》（JGJ59-99）；

现根据施工图纸及场地条件，编制本施工方案。

1.2 总目标

确保质量一次验收合格，现场按照安全文明标准进行施工。

质量目标——保证工程质量一次验收合格；

安全文明目标——执行国家颁布的《建筑施工安全检查标准》JGJ59-99及上海市地方管理规定，无工伤、无事故，按文明工地组织施工。

1.3 目标实现措施

组织强有力的管理班子与精干的施工队伍，调集有经验的技术力量，制定有效的技术措施，投入好的施工设备，健全各种管理体系及制度，积极调动各级员工的积极性，学习相关技术，提高施工效率及施工质量。

2．工程概况

2.1参建单位

建设单位：上海尚晋实业有限公司

设计单位：上海结宇建筑设计有限公司

监理单位：上海建通工程建设有限公司

施工单位：上海南汇建筑工程有限公司

工程的地理位置和周围环境

绿中海明苑D地块工程位于本市青浦区徐径镇诸陆西路，东邻西向阳河，西邻迮奄村委会等单位，南邻杨家巷港。由上海尚晋实业有限公司组织开发建设，工程规划总用地面积32554m²，总建筑面积为53169.90 m²，地上总建筑面积为35520.60平方米，地下建筑面积为17649.20平方米。由1个地下机动车库，3栋8层及6栋10层的住宅楼和一门卫房、垃圾房和开关站组成，框架剪力墙结构。

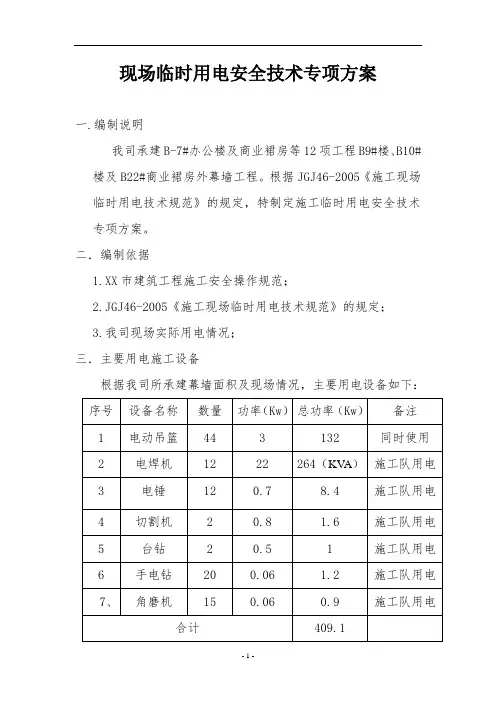

- 1 - 现场临时用电安全技术专项方案

一.编制说明

我司承建B-7#办公楼及商业裙房等12项工程B9#楼、B10#楼及B22#商业裙房外幕墙工程。根据JGJ46-2005《施工现场临时用电技术规范》的规定，特制定施工临时用电安全技术专项方案。

二．编制依据

1.XX市建筑工程施工安全操作规范；

2.JGJ46-2005《施工现场临时用电技术规范》的规定；

3.我司现场实际用电情况；

三．主要用电施工设备

根据我司所承建幕墙面积及现场情况，主要用电设备如下：

序号 设备名称 数量 功率（Kw） 总功率（Kw） 备注

1 电动吊篮 44 3 132 同时使用

2 电焊机 12 22 264（KVA） 施工队用电

3 电锤 12 0.7 8.4 施工队用电

4 切割机 2 0.8 1.6 施工队用电

5 台钻 2 0.5 1 施工队用电

6 手电钻 20 0.06 1.2 施工队用电

7、 角磨机 15 0.06 0.9 施工队用电

合计 409.1

- 2 - 四．总用电量计算：

1.电焊机组：

Je=60%，cosφ=0.45，tgφ=1.98，Kx=0.5

P=264KVA， Pj=Kx×P×√3×√0.6×0.45=79.6KW

Qj=1.98×79.6=157.6kvar

2.电动机类：

KX=0.6，cosφ=0.65，tgφ=1.17

∑Pe=132+8.4+1.6+1+1.2+0.9=145.1KW

Pj=0.6×145.1=87.06KW

Qj=1.17×87.06=101.86kvar

总计：∑Pj=79.6+87.06=166.6KW

∑Qj=157.6+101.86=259.46kvar

总计算负荷考虑用电设备运行的同期系数Kp=0.5

有功负荷：Pj=166.6×0.5=83.3KW； 无功负荷：Qj=259.46×0.5=129.73kvar

在负荷：Sj= Sj=√Pj²+Qj²²=√83.3²+129.73²²=√6939+16830=√23769=154 KVA

幕墙是建筑的外墙围护，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。由面板和支承结构体系组成，可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所作用的建筑外围护结构或装饰性结构。

1、方案编制要求

按照GB/T 50502–2009《建筑施工组织设计规范》的编制要求、《危险性较大的分部分项工程安全管理办法》（住房和城乡建设部令[2018]37号令）、《危险性较大的分部分项工程安全管理规定》有关问题的通知（建办质〔2018〕31号文）及津建发〔2018〕9号《市建委关于印发（天津市房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理办法）》的通知的编制内容要求编制专项方案。

2、方案封面、内页及目录

封面、扉页、目录符合报件标准要求。

专项施工方案由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印章后方可实施。

危大工程实行分包并由分包单位编制专项施工方案，专项施工方案由总承包单位技术负责人及分包单位技术负责人共同审核签字并加盖单位公章。

3、概况

危大工程概况和特点介绍：工程名称、工程地点、论证范围和相关责任单位,幕墙整体效果图、建筑立面图、平面图、剖面图和现场主要照片,图纸体现幕墙的具体位置、幕墙的标高和幕墙的层高等。 施工平面布置中，应具有完整的施工总平面布置图，针对幕墙施工布置合理，满足现场施工的要求。消防救援、应急逃生和安全防护等相关信息在图中完整反映。

不同类型幕墙及其装饰的具体构造做法，包括典型固定和开启横纵剖节点、防火防雷节点及其他节点，针对幕墙的节点做法的技术保证条件。

4、方案编制依据

现行法律、法规、国家和地方标准规范。

施工图设计文件、图审合格报告书和施工组织设计。

5、进度计划

完整的施工进度计划、材料、设备计划和劳动力计划。

涵盖幕墙工程各工序的需求，结合现场的实际情况。

6、施工工艺技术

幕墙施工工艺技术方案完整，对施工具有指导作用，主要内容：施工方法和顺序及技术措施，幕墙施工段划分、幕墙施工机械的布置等。

(此文档为Word格式，下载后可以任意编辑修改！）

（文件备案编号：）

施工组织设计

工程名称：

编制单位：

编 制 人：

审 核 人：

批 准 人：

编制日期： 年 月 日

- 1 -

目 录

一、工程概况 ..................................................... 2

二、编制依据 ..................................................... 2

三、准备工作 ..................................................... 3

四、外墙施工用吊篮的型号及说明 ................................... 3

五、吊篮布置方案 ................................................. 4

六、吊篮的安装、移位和拆除方案 ................................... 5

七、安全操作规程 ................................................ 11

八、季节性施工措施 .............................................. 14

九、验算、验收 .................................................. 14

十、培训 ........................................................ 17

十一、维护、保养 ................................................ 17
