新OPC Client工具使用说明
改进以下功能：（2005-11-24）
1， 添加MACSV系统读写点值调试功能。这样做的目的是为了测试与MACSV Server 的通
讯状况。
2， 点的通讯方向的手工选择。通讯方向是指写入MACSV中？还是写入OPC Server中？上
一版本中通讯方向是依靠点的读写属性自动决定的。
3， 与MACSV 系统连接改为程序启动自动运行。当用户修改了MACSV服务器的参数后，
程序会提醒用户退出后再重新启动。 第一次使用方法：
1， 连接OPC Server。
2， 选择OPC server 中需要添加的Tag。
3， 为每个tag定义通讯方向，以及通讯点名、项名。
4， 如果通讯不正常，请使用MACSV服务器调试工具，读写一个开关量或者模拟量点值，
以判断运行状况。
友好提示
1， 当系统配置好之后，如果由于断电或者重新启动计算机之后，需要由手工运行
OPCClient.Exe,然后直接点击“启动/运行
”命令
使用第三方软件KEPware OPC Quick Client测试PecsOPCServer的方法： 1：运行OPC Quick Client，启动客户端（第三方KEPware OPC Quick Client），启动后
界面如图一所示。
图一
2：点击Edit菜单中的New Server Connection,弹出如图二所示界面。
图二
3：选择OPC Data Access Servers Version2.0中的PecStar.OPCServer.1（远程连接需要在Remote Machine Name软件中输入服务器所在电脑名字ip地址），配置完后界面如图三所示
图三
然后点击确定按钮，连接上服务器，如图四所示界面。
图四
4：点击Edit菜单中的New Group，弹出窗体中点击确定，出现如图五所示界面。
图五 5：点击Edit菜单中的New Item，在弹出的如图六所示界面，选中所有的Item，点击Add Leaves，然后点击OK按钮，弹出如图七所示界面，全屏如图八所示。
图六
图七
图八 客户端可以看见所有从Pecstar取来的所有数据，表示客户端连接服务器端成功完成，PecsOPCServer一切运行正常。

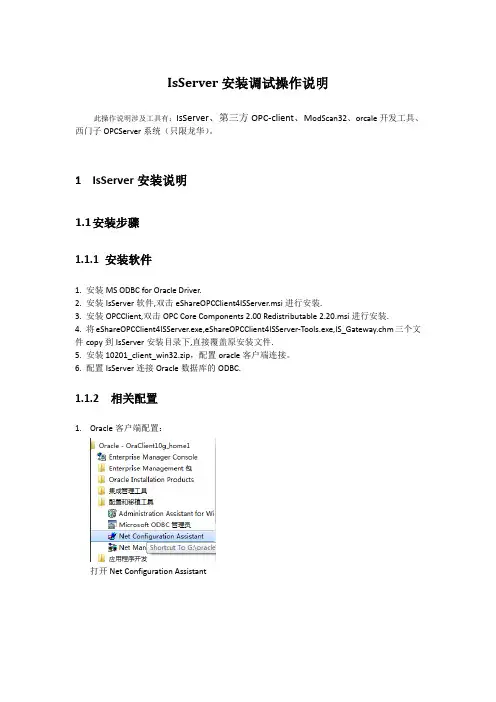

IsServer安装调试操作说明
此操作说明涉及工具有：IsServer、第三方OPC-client、ModScan32、orcale开发工具、西门子OPCServer系统（只限龙华）。
1 IsServer安装说明
1.1 安装步骤
1.1.1 安装软件
1. 安装MS ODBC for Oracle Driver.
2. 安装IsServer软件,双击eShareOPCClient4ISServer.msi进行安装.
3. 安装OPCClient,双击OPC Core Components 2.00 Redistributable 2.20.msi进行安装.
4. 将eShareOPCClient4ISServer.exe,eShareOPCClient4ISServer-Tools.exe,IS_Gateway.chm三个文件copy到IsServer安装目录下,直接覆盖原安装文件.
5. 安装10201_client_win32.zip，配置oracle客户端连接。
6. 配置IsServer连接Oracle数据库的ODBC.
1.1.2 相关配置
1. Oracle客户端配置：
打开Net Configuration Assistant
进行测试，修改登陆用户名密码，进行测试
显示下图，说明连接数据库成功，否则失败，重新检查具体原因。可能原因有：1. 连接网络没通。2.数据库监听未启动。3. 数据库安装问题。
继续下一步，完成操作。
2. ODBC配置： 3. 配置ODBC数据源；见下图：
确认数据库的通讯正常。
2 IsServer调试配置说明
注意：eShareOPCClient4ISServer；
eShareOPCClient4ISServer-Tools；
2.1 使用ModScan检测末梢通讯是否正常
打开ModScan工具
2.1.1 设置连接设备获取通讯数据源

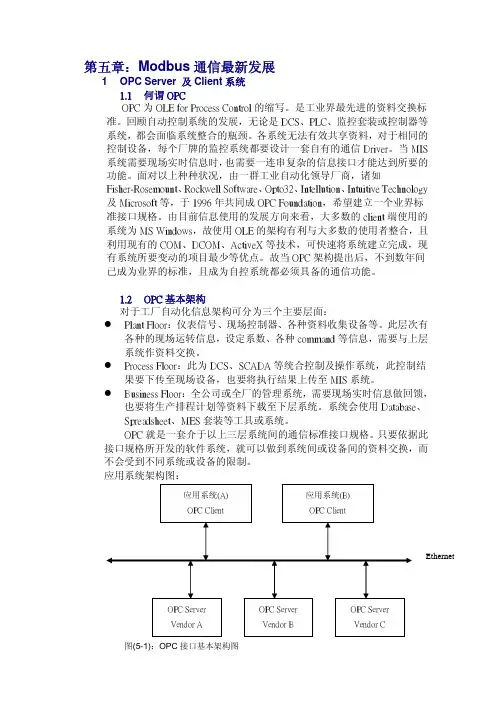

第五章：Modbus通信最新发展
1 OPC Server 及Client系统 1.1 何谓OPC OPC为OLE for Process Control的缩写。是工业界最先进的资料交换标准。回顾自动控制系统的发展，无论是DCS、PLC、监控套装或控制器等系统，都会面临系统整合的瓶颈。各系统无法有效共享资料，对于相同的控制设备，每个厂牌的监控系统都要设计一套自有的通信Driver。当MIS系统需要现场实时信息时，也需要一连串复杂的信息接口才能达到所要的功能。面对以上种种状况，由一群工业自动化领导厂商，诸如Fisher-Rosemount、Rockwell Software、Opto32、Intellution、Intuitive Technology及Microsoft等，于1996年共同成OPC Foundation，希望建立一个业界标准接口规格。由目前信息使用的发展方向来看，大多数的client端使用的系统为MS Windows，故使用OLE的架构有利与大多数的使用者整合，且利用现有的COM、DCOM、ActiveX等技术，可快速将系统建立完成，现有系统所要变动的项目最少等优点。故当OPC架构提出后，不到数年间已成为业界的标准，且成为自控系统都必须具备的通信功能。 1.2 OPC基本架构 对于工厂自动化信息架构可分为三个主要层面： z Plant Floor：仪表信号、现场控制器、各种资料收集设备等。此层次有各种的现场运转信息，设定系数、各种command等信息，需要与上层系统作资料交换。 z Process Floor：此为DCS、SCADA等统合控制及操作系统，此控制结果要下传至现场设备，也要将执行结果上传至MIS系统。 z Business Floor：全公司或全厂的管理系统，需要现场实时信息做回馈，也要将生产排程计划等资料下载至下层系统。系统会使用Database、Spreadsheet、MES套装等工具或系统。 OPC就是一套介于以上三层系统间的通信标准接口规格。只要依据此接口规格所开发的软件系统，就可以做到系统间或设备间的资料交换，而不会受到不同系统或设备的限制。 应用系统架构图： 图(5-1)：OPC接口基本架构图 应用系统(A)

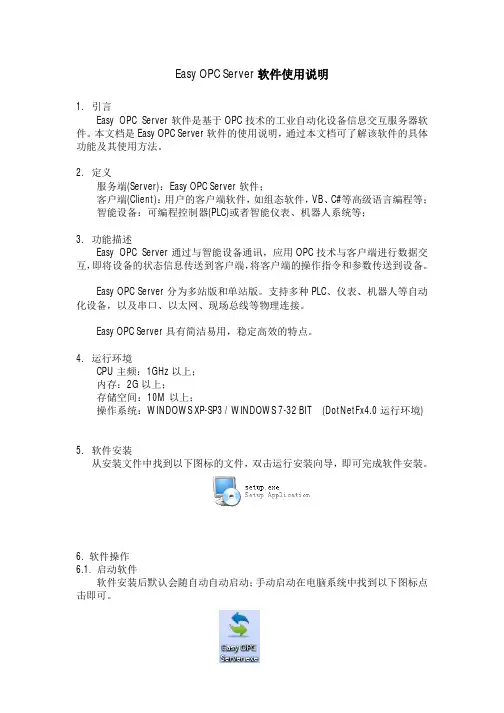

Easy OPC Server软件使用说明
1. 引言
Easy OPC Server软件是基于OPC技术的工业自动化设备信息交互服务器软
件。本文档是Easy OPC Server软件的使用说明，通过本文档可了解该软件的具体
功能及其使用方法。
2. 定义
服务端(Server)：Easy OPC Server软件；
客户端(Client)：用户的客户端软件，如组态软件，VB、C#等高级语言编程等；
智能设备：可编程控制器(PLC)或者智能仪表、机器人系统等；
3. 功能描述
Easy OPC Server通过与智能设备通讯，应用OPC技术与客户端进行数据交
互，即将设备的状态信息传送到客户端，将客户端的操作指令和参数传送到设备。
Easy OPC Server分为多站版和单站版。支持多种PLC、仪表、机器人等自动
化设备，以及串口、以太网、现场总线等物理连接。
Easy OPC Server具有简洁易用，稳定高效的特点。
4. 运行环境
CPU主频：1GHz以上；
内存：2G以上；
存储空间：10M以上；
操作系统：WINDOWS XP-SP3 / WINDOWS 7-32 BIT (DotNetFx4.0运行环境)
5. 软件安装
从安装文件中找到以下图标的文件，双击运行安装向导，即可完成软件安装。
6. 软件操作
6.1. 启动软件
软件安装后默认会随自动自动启动；手动启动在电脑系统中找到以下图标点
击即可。
软件成功启动后，软件图标会在系统任务栏出现,如下图：
6.2. 打开界面
在任务栏托盘区域找到软件图标点击鼠标右键，如下图，在出现的菜单点Restore ，更大的图标会出现在任务栏，点击大图标即可显示软件界面。
6.3. 软件操作
软件界面如下图，有数据状态(Data Status)和参数设置(Para. Sett.)两个页面。
下图显示的是数据状态页面。
通过刷数据状态页面，可查看到每个变量(Tag)的数据值；对于客户端写的变
