翻板门调试说明

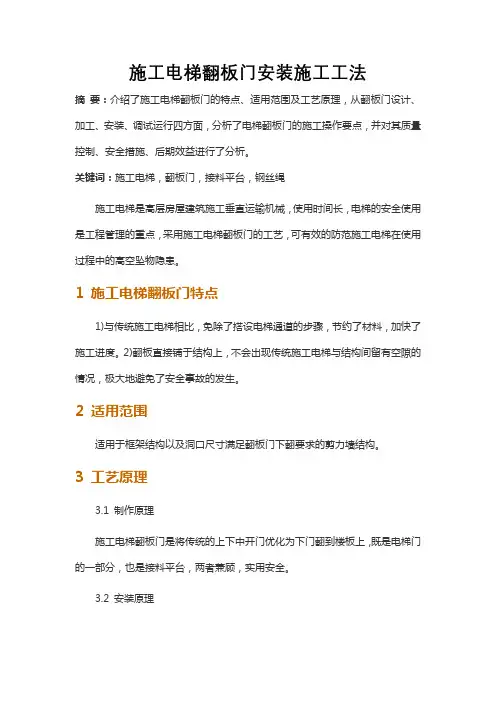

施工电梯翻板门安装施工工法

摘 要：介绍了施工电梯翻板门的特点、适用范围及工艺原理，从翻板门设计、加工、安装、调试运行四方面，分析了电梯翻板门的施工操作要点，并对其质量控制、安全措施、后期效益进行了分析。

关键词：施工电梯，翻板门，接料平台，钢丝绳

施工电梯是高层房屋建筑施工垂直运输机械，使用时间长，电梯的安全使用是工程管理的重点，采用施工电梯翻板门的工艺，可有效的防范施工电梯在使用过程中的高空坠物隐患。

1 施工电梯翻板门特点

1)与传统施工电梯相比，免除了搭设电梯通道的步骤，节约了材料，加快了施工进度。2)翻板直接铺于结构上，不会出现传统施工电梯与结构间留有空隙的情况，极大地避免了安全事故的发生。

2 适用范围

适用于框架结构以及洞口尺寸满足翻板门下翻要求的剪力墙结构。

3 工艺原理

3.1 制作原理

施工电梯翻板门是将传统的上下中开门优化为下门翻到楼板上，既是电梯门的一部分，也是接料平台，两者兼顾，实用安全。

3.2 安装原理 电梯翻板门是通过一根A12的钢丝绳、两个定滑轮固定电梯门的两部分，在关闭状态，钢丝绳通过定滑轮一头拴在门的上部分，一头拴在门的下半部分。翻板的重量与门上部分的重量基本处于平衡。打开状态也可保持稳定。

4 施工工艺流程及操作要点

4.1 施工工艺流程

翻板门设计→翻板门的加工→翻板门的安装→调试运行。

4.2 操作要点

1)翻板门设计。翻板门设计要做到电梯轿厢门与通道板合二为一、方便开启，将原先电梯桥厢上下中分门设计为下分门翻倒在结构上，既做门的一部分又是通道板。要做到开启方便，这就要有传动装置，方案一，上分门与下分门分别设计，使用时，先开启上分门，再将下分门翻倒在结构上，使用完成后再归位到关闭状态。方案二，上下分门统筹考虑，同时开启，同时关闭。使用体验决定采用方案二。要实现方案二需要找见开启门的平衡点，要做到普通人可以轻松开启关闭。最后决定，上下分门依靠一根钢丝绳连接，通过两个定滑轮来实现两门同时开启，同时关闭，如图1所示。在下分门两侧要设计1.2 m高的护栏。翻板门开启最大角度为90°，而采用钢丝绳拉结是依赖钢丝绳的长度，所以需要在翻板门两侧设计固定开合角度的铁链。2)翻板门的加工。下分门板尺寸为1 350 mm×1 000

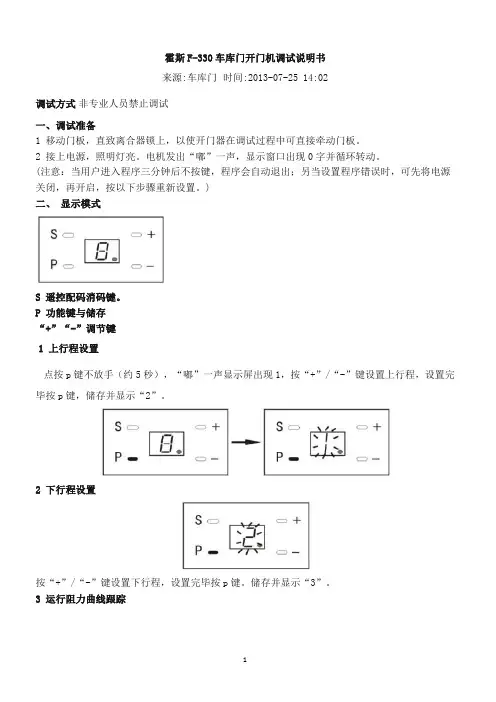

。 1 霍斯F-330车库门开门机调试说明书

来源:车库门 时间:2013-07-25 14:02

调试方式 非专业人员禁止调试

一、调试准备

1 移动门板，直致离合器锁上，以使开门器在调试过程中可直接牵动门板。

2 接上电源，照明灯亮。电机发出“嘟”一声，显示窗口出现0字并循环转动。

(注意：当用户进入程序三分钟后不按键，程序会自动退出；另当设置程序错误时，可先将电源关闭，再开启，按以下步骤重新设置。)

二、 显示模式

S 遥控配码消码键。

P 功能键与储存

“+”“-”调节键

1 上行程设置

点按p键不放手（约5秒），“嘟”一声显示屏出现1，按“+”/“-”键设置上行程，设置完毕按p键，储存并显示“2”。

2 下行程设置

按“+”/“-”键设置下行程，设置完毕按p键。储存并显示“3”。

3 运行阻力曲线跟踪

。 2 点按“+”键，门板自动上升。上升完毕再按“—”，门板

自动下降。在此过程，电脑自动跟踪运行阻力，编写

阻力曲线。（一般用户此时再按p键不放手，5秒后显

示“0”，即可退出设置程序，完成开门器的基本设置）。

按下遥控器开门器可正常运行。

(注：用户必须完成以上调试步骤后退出程序，所有设置才有效)

4 阻力设置。注：出厂时已设置，默认第四级，一般用户无须此设置。

点p键，显示屏出现4再按“+”键，或“-”键。

设置阻力完毕后按p键，储存并显示“5”。

(注：用户选择反弹力过大或过小会影响车库门运行不稳定)

5 遥控上下键切换

(备注：此功能可用一个遥控器上的不同按键控制2台开门器)

按“+”键，上键控制车库门。按“-”键，下键控制车库门，点按p键出现6。

6 自动关门功能

。 3

点按“+”键2次，出现1表示自动关门开启。按“-”键出现0表示关闭。自动关门功能开启后，过5分钟开始自动关门。关门前20秒，蜂鸣器响及指示灯闪烁。

。 4

欢迎您的下载，

资料仅供参考！

1 中网进气格栅翻板的安装调试讲解

中网进气格栅翻板是一种自动掌控进气流量的装置，它可以依据车速、发动机负荷等条件来调整进气流量，从而提高发动机的燃烧效率和动力输出。本文将为大家介绍中网进气格栅翻板的安装和调试方法，希望能为大家供应帮忙。

零部件清单

在安装中网进气格栅翻板之前，需要先准备好所需的零部件。下面是一个常见的中网进气格栅翻板的零部件清单：

• 中网进气格栅翻板本体

• 进气管

• 电源线

• 掌控器

• 安装螺栓、螺母等小件

其中，中网进气格栅翻板本体是整个系统的核心部件，负责掌控进气流量。进气管则将进气流量引导到发动机内部。电源线和掌控器则用来给中网进气格栅翻板供电和发送掌控信号。

安装步骤

安装中网进气格栅翻板的整个过程比较简单，只需要依照以下步骤逐一进行即可：

1. 打开车辆引擎盖，找到发动机中央的中网部位。

2. 用螺丝刀将中网格栅取下，注意不要损坏原有的网格栅。

3. 将中网进气格栅翻板本体安装在中网位置，注意要对准安装孔。 2 4. 使用安装螺栓、螺母等小件将中网进气格栅翻板固定在中网位置。

5. 将进气管与中网进气格栅翻板连接，确保连接口处无漏气。

6. 将掌控器安装在合适的位置上，将电源线连接好。

7. 依照说明书上的方法接线，调试好系统参数。

需要注意的是，在安装过程中应当当心谨慎，避开损坏任何零部件或者车辆外部。另外，对于这一套系统的接线，也需要依照说明书上的标准进行接线，避开显现短路等问题。

调试方法

在安装完中网进气格栅翻板后，还需要进行一些简单的调试工作，以确保系统正常运行。下面是一些常见的中网进气格栅翻板调试方法：

1. 打开车辆电源，接通中网进气格栅翻板的掌控器。

2. 运行车辆发动机，注意察看进气流量的变化。假如进气流量一直不变，说明中网进气格栅翻板显现问题。

3. 依照说明书上的方法调整掌控器的参数，例如车速、发动机负荷等参数，察看进气流量的变化情况。

翻板机贴合机的操作方法

翻板机和贴合机是两种不同的设备，操作方法也略有不同。

翻板机操作方法：

1. 确保翻板机的电源线已插入插座，开关处于关闭状态。

2. 将需要翻转的物体放置在翻板机上，注意重心平衡。

3. 打开开关，翻板机会自动翻转物体到指定角度。

4. 操作完成后关闭开关，取出翻转的物体。

贴合机操作方法：

1. 将需要贴合的物体放置在贴合机上，确保表面平整。

2. 打开贴合机的开关，等待加热片加热到设定温度。

3. 将热熔胶条放置在热熔胶槽中，等待热熔胶融化。

4. 将热熔胶铺在物体表面，用贴合机压紧，确保贴合牢固。

5. 操作完成后关闭开关，取出贴合好的物体。

需要注意的是，在使用翻板机和贴合机前，一定要仔细阅读使用说明书，确保操作方法正确。同时，要注意安全，避免操作不当导致伤害。
