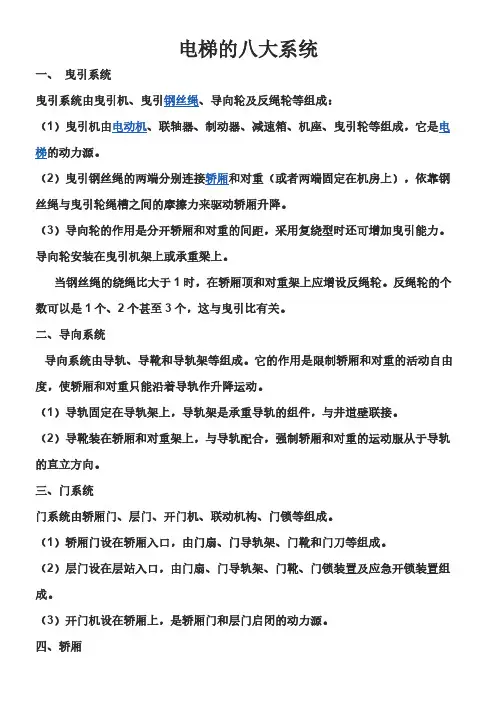

电梯的八大系统
一、 曳引系统
曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成：
（1）曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电
梯的动力源。
（2）曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢
丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。
（3）导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。
导向轮安装在曳引机架上或承重梁上。
当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。反绳轮的个
数可以是1个、2个甚至3个，这与曳引比有关。
二、导向系统
导向系统由导轨、导靴和导轨架等组成。它的作用是限制轿厢和对重的活动自由
度，使轿厢和对重只能沿着导轨作升降运动。
（1）导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。
（2）导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨
的直立方向。
三、门系统
门系统由轿厢门、层门、开门机、联动机构、门锁等组成。
（1）轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。
（2）层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组
成。
（3）开门机设在轿厢上，是轿厢门和层门启闭的动力源。
四、轿厢轿厢用以运送乘客或货物的电梯组件。它是由轿厢架和轿厢体组成。轿厢架是轿厢
体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。轿厢体由轿厢底、轿厢壁、
轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。轿厢体空间的大
小由额定载重量或额定载客人数决定。
五、 重量平衡系统
重量平衡系统由对重和重量补偿装置组成。对重由对重架和对重块组成。对重将平
衡轿厢自重和部分的额定载重。重量补偿装置是补偿高层电梯中轿厢与对重侧曳引
钢丝绳长度变化对电梯平衡设计影响的装置。
六、电力拖动系统
电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实
行速度控制。
（1）曳引电机是电梯的动力源，根据电梯配置可采用交流电机或直流电机。
电梯构造及工作原理
电梯内部结构的各系统及其工作原理，电梯系统共包括八大系统，分别是曳引系统、导向系统、轿厢、门系统、重量平衡系统
、电力拖动系统、电气控制系统、安全保护系统。
一.曳引系统
曳引系统的主要功能是输出与传递动力,使电梯运行;曳引系统主要由曳引钢丝绳,导向轮,反绳轮组成。
二.导向系统
导向系统的主要功能是限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作升降运动;导向系统主要由导轨,导靴和导轨架组成。
三.轿厢
轿厢是运送乘客和货物的电梯组件,是电梯的工作部分;轿厢由轿厢架和轿厢体组成。
四.门系统
门系统的主要功能是封住层站入口和轿厢入口;门系统由轿厢门,层门,开门机,门锁装置组成。
五.重量平衡系统
系统的主要功能是相对平衡轿厢重量,在电梯工作中能使轿厢与对重间的重量差保持在限额之内,保证电梯的曳引传动正常.;系统主要由对重和重量补偿装置组成。
六.电力拖动系统
电力拖动系统的功能是提供动力,实行电梯速度控制;
电力拖动系统由曳引电动机,供电系统,速度反馈装置,电动机调速装置等组成。
七.电气控制系统
电气控制系统的主要功能是对电梯的运行实行操纵和控制.;电
气控制系统主要由操纵装置,位置显示装置,控制屏(柜),平层装置,选层器等组成。
八.安全保护系统
保证电梯安全使用,预防危害人身安全的事故发生.;由电梯监控,电梯楼层显示器,限速器,安全钳,缓冲器,端站保护装置组成。

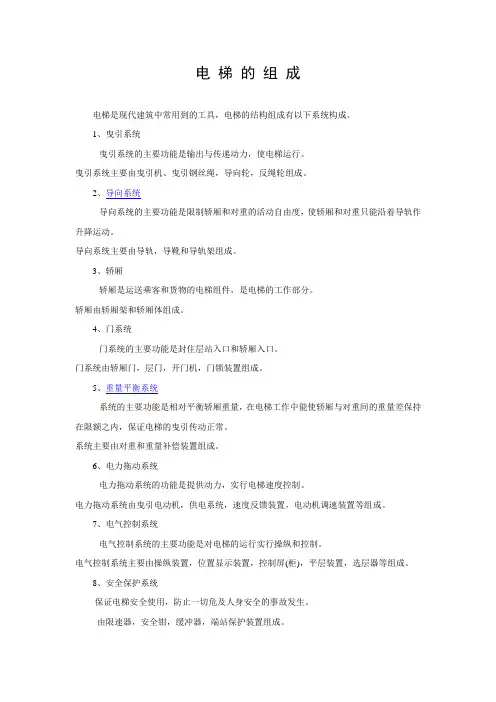

电 梯 的 组 成
电梯是现代建筑中常用到的工具，电梯的结构组成有以下系统构成。
1、曳引系统
曳引系统的主要功能是输出与传递动力，使电梯运行。
曳引系统主要由曳引机、曳引钢丝绳，导向轮，反绳轮组成。
2、导向系统
导向系统的主要功能是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。
导向系统主要由导轨，导靴和导轨架组成。
3、轿厢
轿厢是运送乘客和货物的电梯组件，是电梯的工作部分。
轿厢由轿厢架和轿厢体组成。
4、门系统
门系统的主要功能是封住层站入口和轿厢入口。
门系统由轿厢门，层门，开门机，门锁装置组成。
5、重量平衡系统
系统的主要功能是相对平衡轿厢重量，在电梯工作中能使轿厢与对重间的重量差保持在限额之内，保证电梯的曳引传动正常。
系统主要由对重和重量补偿装置组成。
6、电力拖动系统
电力拖动系统的功能是提供动力，实行电梯速度控制。
电力拖动系统由曳引电动机，供电系统，速度反馈装置，电动机调速装置等组成。
7、电气控制系统
电气控制系统的主要功能是对电梯的运行实行操纵和控制。
电气控制系统主要由操纵装置，位置显示装置，控制屏(柜)，平层装置，选层器等组成。
8、安全保护系统
保证电梯安全使用，防止一切危及人身安全的事故发生。
由限速器，安全钳，缓冲器，端站保护装置组成。
电力拖动自动控制系统
交卷时间：2016-01-01 18:57:12
一、判断题
1.
(5分)
闭环系统的静特性比开环系统机械特性硬的多。（ ）
得分：0知识点：电力拖动自动控制系统作业题展开解析
答案 对
解析
2.
(5分)
在正常运行时，转速调节器是不会达到饱和状态 （ ）
得分：0知识点：电力拖动自动控制系统作业题展开解析
答案 错
解析
3.
(5分)
逻辑控制无环流可逆调速系统由于没有环流，不用设置环流电抗器。 （ ）
得分：0知识点：电力拖动自动控制系统作业题展开解析
答案 对
解析
4.
(5分)
异步电动机变压变频调速时转差功率不变。（ ）
得分：0知识点：电力拖动自动控制系统作业题展开解析
答案 对
解析
5.
(5分)
直接矢量控制系统是一种磁链开环的矢量控制系统。（ ）
得分：0知识点：电力拖动自动控制系统作业题展开解析
答案 错
解析
6.
(5分)
转速闭环有静差调速系统的控制规律是依靠被调量的偏差进行控制的，即静差存在是调速系统工作的必要条件。 （ ）
得分：0知识点：电力拖动自动控制系统作业题展开解析
答案 对
解析
7.
(5分)
对于有环流控制系统的可逆晶闸管-电动机系统，在一般情况下允许让两组晶闸管同时处于整流状态。 （ ）
得分：0知识点：电力拖动自动控制系统作业题展开解析
答案 错
解析
8. (5分)
在直流电动机调速系统中，动态速降越小，系统的稳定性就越好。 （ ）
得分：0知识点：电力拖动自动控制系统作业题展开解析
答案 对
解析
9.
(5分)
在直接转矩控制中，转矩的大小通过改变定子磁链运动轨迹的平均速度来控制。（ ）
得分：0知识点：电力拖动自动控制系统作业题展开解析
答案 对
解析
10.
(5分)
通过坐标变换虽使异步电动机数学模型简化，但其非线性、多变量、强耦合的性质未改变。（ ）
