太阳能充电控制器技术参数

光伏控制器的主要参数

光伏控制器是太阳能发电系统中的重要组成部分，它承担着对光伏发电系统的监控、调节和保护等功能。光伏控制器的主要参数包括额定电压、额定电流、最大电压、最大电流、充电方式和放电方式等。

额定电压是指光伏控制器能够承受的最大电压。在太阳能发电系统中，太阳能电池板会将太阳能转化为电能，然后通过光伏控制器进行调节和管理。光伏控制器的额定电压应该与太阳能电池板的输出电压匹配，以确保系统的正常运行。

额定电流是指光伏控制器能够承受的最大电流。太阳能电池板在光照充足的情况下能够输出一定的电流，光伏控制器需要能够承受太阳能电池板的最大输出电流，以保证系统的正常运行。

最大电压是指光伏控制器能够承受的最大电压。在太阳能发电系统中，由于天气、光照等因素的变化，太阳能电池板的输出电压会有所波动。光伏控制器需要能够承受太阳能电池板输出电压的最大值，以保证系统的安全运行。

最大电流是指光伏控制器能够承受的最大电流。太阳能电池板在强光照射下能够输出较大的电流，光伏控制器需要能够承受太阳能电池板输出电流的最大值，以保证系统的安全运行。

充电方式是指光伏控制器对电池进行充电的方式。太阳能发电系统通常会使用蓄电池来存储电能，光伏控制器通过控制光伏电池板对蓄电池进行充电。常见的充电方式有恒压充电、恒流充电等。

放电方式是指光伏控制器对蓄电池进行放电的方式。当太阳能电池板无法提供足够的电能时，光伏控制器会通过放电来供电。常见的放电方式有直接放电和逆变器放电等。

除了以上的主要参数外，光伏控制器还具有其他的功能。例如，光伏控制器可以对太阳能电池板的输出功率进行跟踪和调节，以最大限度地提高光伏发电系统的效率。光伏控制器还可以监测光伏发电系统的运行状态，如电池电压、电池温度等，并及时报警，以保证系统的安全运行。

光伏控制器是太阳能发电系统中不可或缺的部分。通过对光伏控制器的主要参数进行了解和了解，可以更好地选择和使用光伏控制器，从而提高太阳能发电系统的效率和可靠性。

珍贵文档

珍藏文档 常规充电法

1.恒流充电法

恒流充电法是用调整充电装置输出电压或改变与蓄电池串联的电阻，保持充电电流强度不变的充电方法。其控制方法简单，但由于电池的可接受电流能力是随着充电过程的进行而逐渐下降的，所以到充电后期，充电电流多用于电解水产生气体，使出气过多。

2. 阶段充电法

1)阶段法。首先以恒电流充电至预定的电压值，然后，改为恒电压完成剩余的充电。

2)三阶段充电法。在充电开始和结束时采用恒电流充电，中间用恒电压充电。当电流衰减到预定值时，由第二阶段转换到第三阶段。这种方法可以将出气量减到最少，但作为一种快速充电方法使用，仍受到一定的限制。

3.恒压充电法

充电电源的电压在全部充电时间里保持恒定的数值，随着蓄电池端电压的逐渐升高，电流逐渐减少。与恒流充电法相比，其充电过程更接近于最佳充电曲线。这种充电方法电解水很少，避免了蓄电池过充。但在充电初期电流过大，对蓄电池寿命造成很大影响，且容易使蓄电池极板弯曲，造成报废。

快速充电法

1.脉冲式充电法 珍贵文档

珍藏文档

脉冲充电方式首先是用脉冲电流对电池充电，然后让电池停充一段时间后再充，如此循环充电脉；中使蓄电池充满电量，间歇期使蓄电池经化学反应产生的氧气和氢气有时间重新化合而被吸收掉，使浓差极化和欧姆极化自然而然地得到消除，从而减轻了蓄电池的内压，使下一轮的恒流充电能够更加顺利地进行，使蓄电池可以吸收更多的电量。间歇脉；中使蓄电池有较充分的反应时间，减少了析气量，提高了蓄电池对充电电流的接受率。

2.变电流间歇充电法

变电流间歇充电法为一种限压变电流间歇充电方法。充电前期的各段采用变电流间歇充电，使蓄电池获得绝大部分充电量。充电后期采用定电压充电段，获得过充电量。通过间歇停充，使蓄电池经化学反应产生的氧气和氢气有时间重新化合而被吸收掉，使浓差极化和欧姆极化自然而然地得到消除，从而减轻了蓄电池的内压，使下一轮的恒流充电能够更加川页利地进行并使蓄电池可以吸收更多的电量。

标准实用

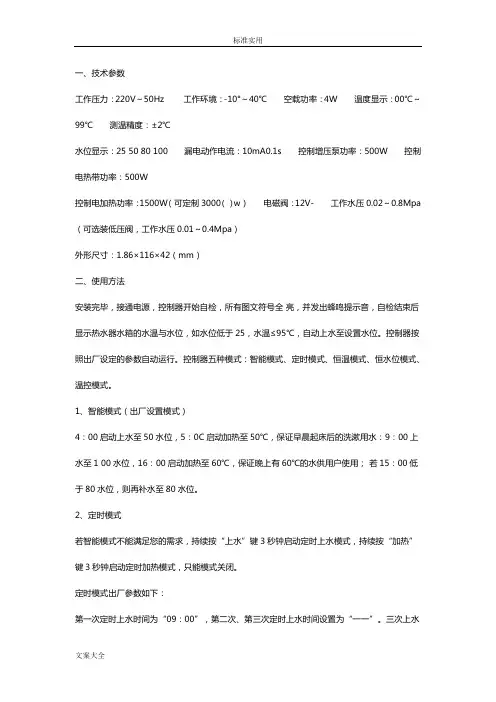

文案大全 一、技术参数

工作压力：220V～50Hz 工作环境：-10°～40℃ 空载功率：4W 温度显示：00℃～99℃ 测温精度：±2℃

水位显示：25 50 80 100 漏电动作电流：10mA0.1s 控制增压泵功率：500W 控制电热带功率：500W

控制电加热功率：1500W（可定制3000（）w） 电磁阀：12V- 工作水压0.02～0.8Mpa（可选装低压阀，工作水压0.01～0.4Mpa）

外形尺寸：1.86×116×42（mm）

二、使用方法

安装完毕，接通电源，控制器开始自检，所有图文符号全 亮，并发出蜂鸣提示音，自检结束后显示热水器水箱的水温与水位，如水位低于25，水温≤95℃，自动上水至设置水位。控制器按照出厂设定的参数自动运行。控制器五种模式：智能模式、定时模式、恒温模式、恒水位模式、温控模式。

1、智能模式（出厂设置模式）

4：00启动上水至50水位，5：0C启动加热至50℃，保证早晨起床后的洗漱用水：9：00上水至1 00水位，16：00启动加热至60℃，保证晚上有60℃的水供用户使用； 若15：00低于80水位，则再补水至80水位。

2、定时模式

若智能模式不能满足您的需求，持续按“上水”键3秒钟启动定时上水模式，持续按“加热”键3秒钟启动定时加热模式，只能模式关闭。

定时模式出厂参数如下：

第一次定时上水时间为“09：00”，第二次、第三次定时上水时间设置为“一一”。三次上水标准实用

文案大全 设置水位均为“100水位”。“一一”代表该功能未启动（下同）。

第一次定时加热启动时间为16：00，第二次、第三次定时加热启动时间设置为“一一”。

三次定时加热终止温度均为“60℃”。

如果定时模式出厂参数不能满足您的需求，您可以根据您的需求一次作如下设置，设置期间如10秒钟内没有按键动作则自动退出，所修改的内容自动保存。

2-1定时上水时间和水位设置

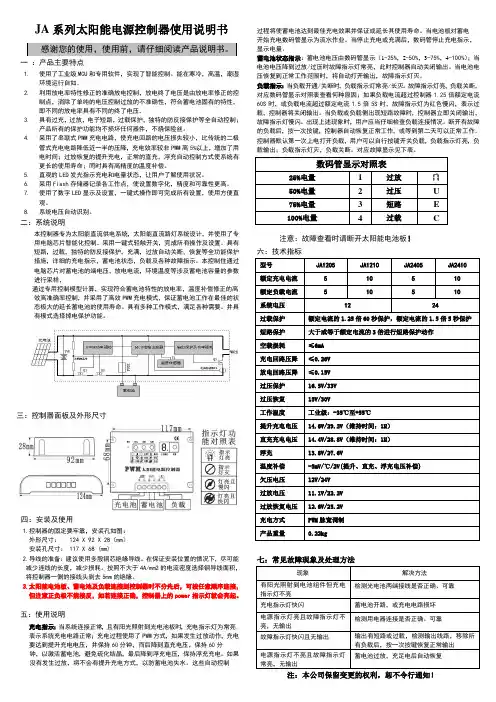

JA系列太阳能电源控制器使用说明书

一 ：产品主要特点

1. 使用了工业级MCU和专用软件，实现了智能控制。能在寒冷，高温，潮湿环境运行自如。

2. 利用放电率特性修正的准确放电控制，放电终了电压是由放电率修正的控制点，消除了单纯的电压控制过放的不准确性，符合蓄电池固有的特性，即不同的放电率具有不同的终了电压。

3. 具有过充，过放，电子短路，过载保护，独特的防反接保护等全自动控制；产品所有的保护功能均不损坏任何器件，不烧保险丝。

4. 采用了串联式PWM充电电路，使充电回路的电压损失较小，比传统的二极管式充电电路降低近一半的压降，充电效率较非PWM高5%以上，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命；同时具有高精度的温度补偿。

5. 直观的LED发光指示充电和电量状态，让用户了解使用状况。

6. 采用Flash存储器记录各工作点，使设置数字化，精度和可靠性更高。

7. 使用了数字LED显示及设置，一键式操作即可完成所有设置，使用方便直观。

8. 系统电压自动识别。

二：系统说明

本控制器专为太阳能直流供电系统，太阳能直流路灯系统设计，并使用了专用电脑芯片智能化控制。采用一键式轻触开关，完成所有操作及设置。具有短路，过载，独特的防反接保护，充满，过放自动关断，恢复等全功能保护措施，详细的充电指示，蓄电池状态，负载及各种故障指示。本控制住通过电脑芯片对蓄电池的端电压，放电电流，环境温度等涉及蓄电池容量的参数进行采样，

通过专用控制模型计算，实现符合蓄电池特性的放电率，温度补偿修正的高

效高准确率控制，并采用了高效PWM充电模式，保证蓄电池工作在最佳的状态极大的延长蓄电池的使用寿命。具有多种工作模式，满足各种需要。并具有模式选择掉电保护功能。

三：控制器面板及外形尺寸

四：安装及使用

1.控制器的固定要牢靠，安装孔如图：

外形尺寸： 124 X 92 X 28（mm）
