巴歇尔槽标准

巴歇尔槽计算流量的方法

巴歇尔槽，这名字听起来就挺高大上的，实际操作起来可没有那么复杂，大家都知道，流量计算在很多地方都很重要，比如工业、农业，甚至是家里装个水管，都会用到。要是没有正确的流量计算，水就像是无头苍蝇，根本没办法好好利用，对吧？那我们今天就来聊聊这个巴歇尔槽，听起来复杂，实际上却是个相对简单的家伙。

巴歇尔槽是个特殊的装置，主要是用来测量水流量的。这家伙的工作原理可有趣了，简单来说，它就像个水流的“体检医生”，通过观察水流过槽口的情况，来判断水流的速度和流量。说到这里，大家可能会想，这个槽长得啥样呢？想象一下一个“U”字形的水槽，两边高，中间低，水流从高处流下来，形成一个水流的快车道。哎，感觉就像在玩水上乐园，水流汹涌而下，带来无尽的欢乐！

巴歇尔槽到底是怎么计算流量的呢？这个过程可以分成几个小步骤。你得知道槽的尺寸和形状，这样才能知道水流的流速。槽的宽度和深度很重要，这就像给水流提供一个舞台，水要在这舞台上好好表演，才能让观众（也就是我们）看到精彩的流量数据。你需要确定水流的高度，记住，水位可不是随便的哦，它直接关系到流量的计算。

这里就要用到一个小公式了。流量Q等于槽的面积A乘以流速V。听起来好像有点复杂，其实不然！就像你去买冰淇淋，冰淇淋的量就是杯子的面积乘以冰淇淋的高度。如果你在这个基础上再加上一个小小的系数，完美的流量数据就出来了！这个系数就是和槽的形状有关，通常我们会查表来获取，简单又方便。

说到这里，不得不提到这个槽在实际应用中的妙用。有了巴歇尔槽，很多企业能实时监测水流，节约水资源，减少浪费，真的是个环保的小助手。这个槽也经常出现在污

水处理厂，帮助处理污水，保护我们的环境，想想这些好处，真是为社会贡献了一份力量。

不过，巴歇尔槽也有自己的“小脾气”。如果不定期检查和维护，可能会因为杂物堵塞而影响流量测量。想象一下，槽里突然来了个大块头，水流变得缓慢不说，数据也不靠谱。这样一来，原本清晰的数据就变得模糊不清，真是个糟心的事儿。

说明：

2符号说明：b为喉道宽，B1为进水渠道宽，B2为出水渠道宽，L为喉道长，L1为收缩段，L2为扩散段，

2堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m

2圆圈位置为探头安装位置示意图

二、技术参数：

1、技术参数：

序号 流量范围（吨/小时） 适用渠道mm 水位范围（mm） 临界

淹没度% Q（min） Q（max） >宽×高 h（min） h（max）

1 0.3 19.4 >200×250 15 210 0.5

2 0.6 47.5 >250×300 15 240 0.5

3 2.8 115.6 >300×600 30 330 0.5

4 5.4 399.6 >450×800 30 450 0.6

5 9.0 903.6 >600×1000 30 600 0.6

6 12.6 1440.0 >1000×1200 30 750 0.6

2、常用规格尺寸：（单位：mm）

序号 喉道段 收缩段 扩散段 墙高 流量参数

b L N B1 L1 La B2 L2 K D C n

1 25 76 29 167 356 237 93 203 19 230 217 1.550

2 51 114 43 214 406 271 135 254 22 260 435 1.550

3 76 152 57 259 457 305 178 305 25 460 638 1.550

4 152 305 114 400 610 407 394 610 76 610 1372 1.540

5

228 305 114 575 864 576 381 457 76 770 1927 1.530

6 300 600 230 780 1350 902 600 920 80 800 2444 1.521

3、成品尺寸：

序号 类型 B值（mm） 长*宽*高（mm） 最大流量（m3）/小时

1 标准型 25 835*267*265 19.44

巴歇尔计量

巴歇尔槽（Parshall flume），又称巴氏槽，是明渠流量测量的辅助设备，原型是文丘里水槽。1922年，巴歇尔（Parshall）对此进行了根本性的变革，制作了现在通用的巴歇尔槽。巴歇尔槽的形状复杂，造价较高。优点是它的水头损失小，约为堰的四分之一，且固态物不易沉淀，行近流速和下游水位的影响都比较小。因此，在工农业生产中广泛应用。

巴歇尔槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜，扩散段槽底的倾斜方向与喉道槽底相反。其他常数项需要实验确定，一般情况如下：F=60cm，G=90cm，K=8cm，N=23cm，x=5cm，y=8cm，E根据渠道深度而定，高出上游水位0.1-0.2cm，一般可采用1.00米。

巴歇尔槽超声明渠流量计是一种常见的明渠流量计，广泛用于农业灌溉的水量计量、河流水量监测、企业污水排放监控等领域，是保障农业生产、警示洪涝、环保监控和贸易结算的重要计量器具。

.

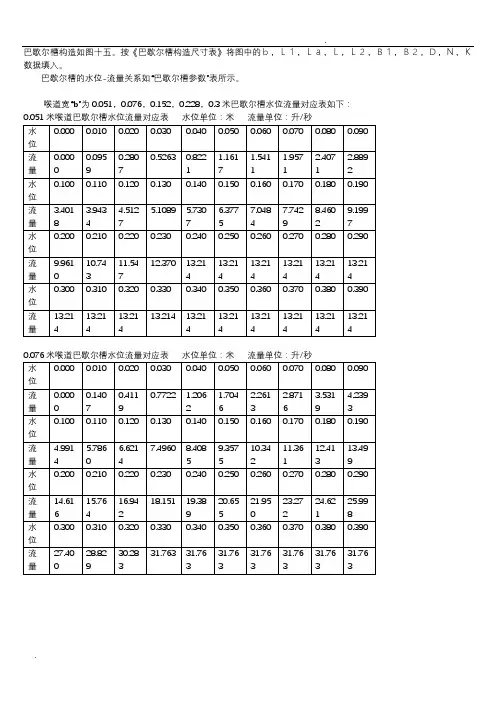

. 巴歇尔槽构造如图十五。按《巴歇尔槽构造尺寸表》将图中的ｂ，Ｌ１，Ｌａ，Ｌ，Ｌ２，Ｂ１，Ｂ２，Ｄ，Ｎ，Ｋ数据填入。

巴歇尔槽的水位-流量关系如“巴歇尔槽参数”表所示。

喉道宽“b”为0.051，0.076，0.152，0.228，0.3米巴歇尔槽水位流量对应表如下：

0.051米喉道巴歇尔槽水位流量对应表 水位单位：米 流量单位：升/秒

水位 0.000 0.010 0.020 0.030 0.040 0.050 0.060 0.070 0.080 0.090

流量 0.0000 0.0959 0.2807 0.5263 0.8221 1.1617 1.5411 1.9571 2.4071 2.8892

水位 0.100 0.110 0.120 0.130 0.140 0.150 0.160 0.170 0.180 0.190

流量 3.4018 3.9434 4.5127 5.1089 5.7307 6.3775 7.0484 7.7429 8.4602 9.1997

水位 0.200 0.210 0.220 0.230 0.240 0.250 0.260 0.270 0.280 0.290

流量 9.9610 10.743 11.547 12.370 13.214 13.214 13.214 13.214 13.214 13.214

水位 0.300 0.310 0.320 0.330 0.340 0.350 0.360 0.370 0.380 0.390

流量 13.214 13.214 13.214 13.214 13.214 13.214 13.214 13.214 13.214 13.214

0.076米喉道巴歇尔槽水位流量对应表 水位单位：米 流量单位：升/秒

水位 0.000 0.010 0.020 0.030 0.040 0.050 0.060 0.070 0.080 0.090
