水闸水力计算

水利工程计算常用公式

水利工程是指以调节、利用和管理水资源为目的，进行河道治理、水库建设、河岸防护、水闸、泵站、引水工程等一系列工程建设和管理活动的综合体。在水利工程的设计和计算中，常用的公式主要有以下几类：

1.水文计算公式：

a.流量计算公式：根据液体流体力学基本原理，常用的流量计算公式有：理论流量公式（Q=AV），曼宁公式（Q=(1.49/n)A(Rh^2/3)(S^1/2)），和弗拉德公式等。

b.水位流量关系公式：如曼宁公式（Q=(1.49/n)A(Rh^2/3)(S^1/2)）中的Rh是水力半径，Rh=A/P，A为横截面积，P为横截面周长。

c.水位推算公式：如流量计算中的曼宁公式（Q=(1.49/n)A(Rh^2/3)(S^1/2)）可以根据已知流量和断面形状，反推算出水位。

2.水力学公式：

a.管流公式：如达西公式（Q=CDA(RhS)^1/2）中的Rh是水力半径，A是横截面积，S是流量线斜率，D是管道直径，C是与管道摩擦相关的系数。

b. 水力势能公式：E=(H+0.5V^2+gz)，其中H是液体的压力能，V是液体的动能，g是重力加速度，z是液体所处的高度。

3.水库工程计算公式：

a. 水位库容关系公式：如三角形库容计算公式（V=1/2Hbk），其中V是库容，H是水位高度，b是库底宽度，k是库容系数。 b.溢洪量计算公式：如矩形底孔溢洪公式（Q=CLH^1.5），其中Q是溢洪流量，L是孔口宽度，H是水头高度，C是与底孔形状相关的系数。

4.泵站工程计算公式：

a.泵功率计算公式：P=WQHη/3600，其中P是泵的功率，W是水的密度，Q是流量，H是扬程，η是泵的效率。

b.泵性能曲线公式：H=f(Q)，其中H是扬程，Q是流量，曲线描述了泵的扬程和流量之间的关系。

5.水闸工程计算公式：

a.开度流量关系公式：如梯形开度流量公式（Q=C(L+h1/2h2)h3/2）中的Q是流量，C是与槽门形状相关的系数，L是闸门的全长，h1和h2是上下水位之差，h3是开度。

一、初步设计

兴化闸为无坝引水进水闸，该枢纽主要由引水渠、防沙设施和进水闸组成，本次设计主要 任务是确定兴化闸的型式、尺寸及枢纽布置方案；并进行水力计算、防渗排水设计、闸室布置 与稳定计算、闸室底板结构设计等，绘出枢纽平面布置图及上下游立视图。

二、设计基本资料

1. 概述

兴化闸建在兴化镇以北的兴化渠上，闸址地理位置见图。该闸的主要作用有：

防洪：当兴化河水位较高时，关闸拶水，以防止兴化河水入侵兴化渠下游两岸农田，保护 下游的农田和村镇。

灌溉：灌溉期引兴化河水北调，以灌溉兴化渠两岸的农田。

引水冲淤：在枯水季节，引兴化河水北上至下游的大成港，以冲淤保港。

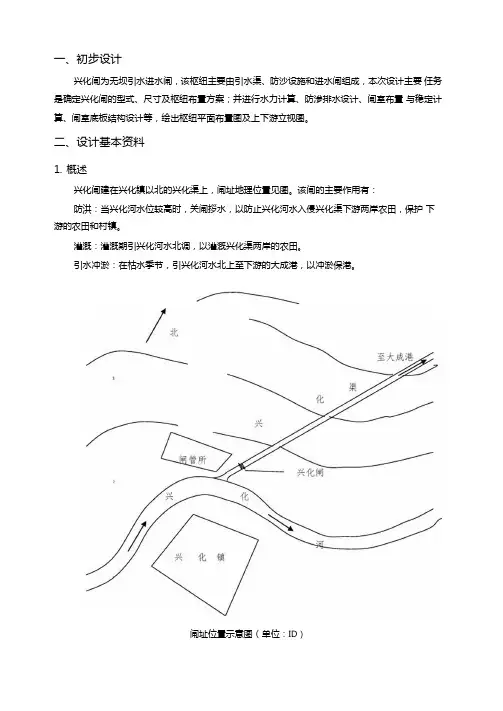

闸址位置示意图（单位：ID） 2. 规划数据

兴化渠为人工渠道.其剖面尺寸如图所示。渠底高程为，底宽，两岸边坡均为1:2。该闸的主要设计组合有以下几方面:

兴化渠剖面示意图（单位：m）

孔口设计水位、流量

根据规划要求，在灌溉期由兴化闸自流引兴化河水漢溉，引水流量为300m7s,此时闸上游 水位为，闸下游水位为；在冬季枯水季节由兴化闸自流引水送至下游大成港冲淤保港，引水流 量为1 OOmVs,此时相应的闸上游水位为，下游为。

闸室稳定计算水位组合

（1） 设计情况：上游水位，浪高，下游水位。

（2） 校核情况：上游水位，浪高，下游水位。

消能防冲设计水位组合

（1） 消能防冲的不利水位组合：引水流量为300m'/s,相应的上游水位，下游水位为。

（2） 下游水位流量关系

下游水位流量关系见表

层序 高程（m） 土质惜况 ■

标准贯入击数（击）

I

重粉质壤土 9〜13

Q (m/s)

:

H 下(m)

3.

地质资料

闸基土质分布情况 II

散粉质壤土 8

III 坚硬粉质粘土

（局部含铁铉结核） 15 〜21

闸基土工试验资料

根据土工试验资料，闸基持力层为坚硬粉质粘土，其内摩擦角^ = 19°,凝聚力C=；天然孔

1 水利专业常用计算公式

一、枢纽建筑物计算

1、进水闸进水流量计算:Q=B0δεm（2gH03)1/2

式中：m -堰流流量系数

ε—堰流侧收缩系数

2、 明渠恒定均匀流的基本公式如下:

流速公式：

u＝ 流量公式

Q＝Au＝A 流量模数

K＝A 式中:C—谢才系数,对于平方摩阻区宜按曼宁公式确定,即

C＝ R—水力半径(m);

i-渠道纵坡；

A-过水断面面积（m2）;

n—曼宁粗糙系数,其值按SL 18确定.

3、水电站引水渠道中的水流为缓流。水面线以a1型壅水曲线和b1型落水曲线最为常见。求解明渠恒定缓变流水面曲线,宜采用逐段试算法，对棱柱体和非棱柱渠道均可应用。逐段试算法的基本公式为

△x=

式中：△x-—流段长度（m）；

g——重力加速度（m/s²）；

h1、h2-—分别为流段上游和下游断面的水深(m）；

v1、v2-—分别为流段上游和下游断面的平均流速（m/s)；

a1、a2-—分别为流段上游和下游断面的动能修正系数;

——流段的平均水里坡降,一般可采用

或

式中：hf—-△x段的水头损失（m)；

n1、n2—-分别为上、下游断面的曼宁粗糙系数，当壁面条件相同时，则n1=n2=n；

R1、R2——分别为上、下游断面的水力半径（m）；

A1、A2--分别为上、下游断面的过水断面面积（㎡)；

4、各项水头损失的计算如下：

（1）沿程水头损失的计算公式为

(2）渐变段的水头损失，当断面渐缩变化时，水头损失计算公式为：

2 5、前池虹吸式进水口的设计公式

（1）吼道断面的宽高比：b0/h0=1。5—2。5;

未知驱动探索，专注成就专业

1

水力计算手册（第二版）

作者： 水力工程专家组

摘要：

水力计算是水利工程设计中的核心内容之一。本手册主要针对水力计算进行详细阐述，旨在提供给水利工程设计人员、研究者和相关行业人员作为参考和指导。本手册包含了水力学基础知识、计算方法、常用公式等内容，同时也介绍了一些实例案例，以帮助读者更好地理解和应用水力计算。

1. 引言

水力计算是水利工程设计过程中的关键步骤之一，在水利工程的选择、设计、施工和运维过程中都起着非常重要的作用。水力计算的目标是通过计算和分析水流的各种参数，以确定水体的流量、水位、速度等特征，并确定相关的水利工程要求，如水闸、泵站和堤坝等建筑的尺寸和构造。本手册旨在向读者提供一份详实且易于理解的水力计算指南，以帮助读者在水力计算领域取得良好的成果。 未知驱动探索，专注成就专业

2

2. 水力学基础

本章介绍了水力学的基本概念和原理，包括水静力学和水动力学。水静力学部分主要包括水压力、水压力计算公式、水压计算方法等内容。水动力学部分主要涵盖流体力学基础知识，如流速、流量、雷诺数等。本章内容将为读者理解后续章节的水力计算方法奠定基础。

3. 水力计算方法

本章详细介绍了水力计算的方法和技巧，主要包括以下几个方面：

3.1 流量计算

流量计算是水力计算的基础之一，本节将介绍流量计算的常用方法和公式，如曼宁公式、切比雪夫公式等。同时还将介绍一些特殊情况下的流量计算方法，如流量计算中的边界条件和流体特性等。

3.2 水位计算

水位计算主要用于确定水体的水位高度，本节将详细介绍水位计算的方法和公式，如斯托克斯公式和伯努利定理等。同未知驱动探索，专注成就专业

3

时还将介绍一些实际案例，以帮助读者更好地理解和应用水位计算。

3.3 速度计算

速度计算是水力计算中另一个重要的参数，本节将介绍速度计算的方法和公式，如雷诺数的计算、速度分布的计算等。同时还将介绍一些实例，以帮助读者更好地理解和应用速度计算。
