电桥原理与使用

交流电桥测电阻的原理和应用

交流电桥原理及应用

交流电桥是一种常用的测量电阻的仪器，它的原理基于电流的分压和电位的平衡。交流电桥通过比较未知电阻和已知电阻的电流分压来测量未知电阻的值。它包括一个由四个电阻组成的电桥电路，一个标准电阻箱和一个导电体或电容器。

交流电桥的工作原理是基于交流电流的相位差。交流电桥的原理基于维纳斯教洽文离签理定律，在平衡状态下，电桥电路的两边电势差相等。在平衡条件下，一个小的电流可以通过未知电阻来流过，然后通过标准电阻箱。由于交流电流具有相同的频率和相位，所以可以使用相对简单的数学关系计算未知电阻值。

交流电桥的应用十分广泛。以下是一些典型的应用：

1.测量未知电阻值：交流电桥最常见的应用是测量未知电阻的电阻值。通过调节标准电阻箱上的已知电阻，当未知电阻和已知电阻的电势差为零时，就可以得到未知电阻的电阻值。

2.测量电导率：交流电桥可以用来测量导体材料的电导率。通过将导体材料连接到交流电桥电路中，当电位差为零时，可以计算出导体材料的电导率。

3.测量绝缘电阻：交流电桥还可以用来测量绝缘材料的绝缘电阻。通过将绝缘材料的一端连接到交流电桥电路中，当电位差为零时，可以计算出绝缘材料的绝缘电阻。 4.测量电容器值：交流电桥还可用于测量电容器的电容值。通过将电容器连接到交流电桥电路中，当电位差为零时，可以计算出电容器的电容值。

5.测量电感值：交流电桥还可用于测量电感器的电感值。通过将电感器连接到交流电桥电路中，当电位差为零时，可以计算出电感器的电感值。

总结来说，交流电桥是一种测量电阻和其他电性参数的常用仪器，它通过比较已知电阻和未知电阻的电流分压来测量未知电阻的值。交流电桥的应用非常广泛，包括测量电阻值、电导率、绝缘电阻、电容值和电感值等。这使其成为电子工程师、电力工程师和实验室研究人员等的重要工具。

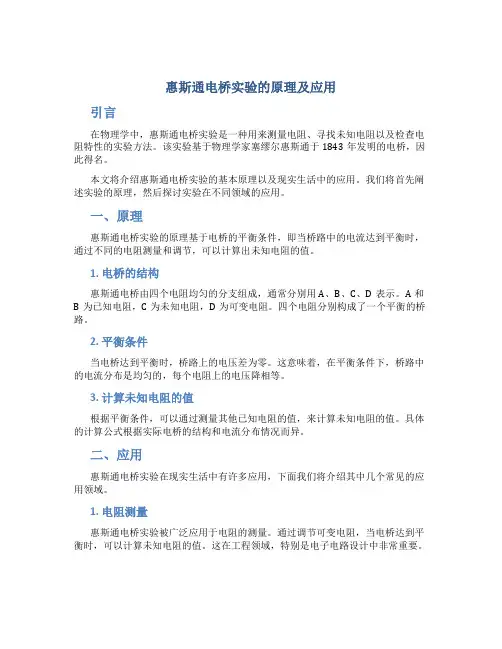

惠斯通电桥实验的原理及应用

引言

在物理学中，惠斯通电桥实验是一种用来测量电阻、寻找未知电阻以及检查电阻特性的实验方法。该实验基于物理学家塞缪尔惠斯通于1843年发明的电桥，因此得名。

本文将介绍惠斯通电桥实验的基本原理以及现实生活中的应用。我们将首先阐述实验的原理，然后探讨实验在不同领域的应用。

一、原理

惠斯通电桥实验的原理基于电桥的平衡条件，即当桥路中的电流达到平衡时，通过不同的电阻测量和调节，可以计算出未知电阻的值。

1. 电桥的结构

惠斯通电桥由四个电阻均匀的分支组成，通常分别用A、B、C、D表示。A和B为已知电阻，C为未知电阻，D为可变电阻。四个电阻分别构成了一个平衡的桥路。

2. 平衡条件

当电桥达到平衡时，桥路上的电压差为零。这意味着，在平衡条件下，桥路中的电流分布是均匀的，每个电阻上的电压降相等。

3. 计算未知电阻的值

根据平衡条件，可以通过测量其他已知电阻的值，来计算未知电阻的值。具体的计算公式根据实际电桥的结构和电流分布情况而异。

二、应用

惠斯通电桥实验在现实生活中有许多应用，下面我们将介绍其中几个常见的应用领域。

1. 电阻测量

惠斯通电桥实验被广泛应用于电阻的测量。通过调节可变电阻，当电桥达到平衡时，可以计算未知电阻的值。这在工程领域，特别是电子电路设计中非常重要。 2. 寻找未知电阻

惠斯通电桥实验也可以用于寻找未知电阻。通过实验中多次调节桥路达到平衡，可以逐步逼近未知电阻的准确值。

3. 电阻特性检查

电阻的特性非常重要，包括电阻值、温度特性和频率特性等。惠斯通电桥实验可以用于检查和测量电阻的这些特性，帮助工程师和科学家了解电阻的性能。

4. 传感器的校准

许多传感器的工作原理涉及电阻的变化。通过使用惠斯通电桥实验，可以校准传感器并确定其输出与电阻之间的关系，从而提高传感器的准确性和可靠性。

5. 生物学实验

惠斯通电桥实验在生物学研究中也有应用。例如，可以使用电桥来测量细胞的电阻或电导率，从而研究细胞的生物电活动。

桥式放大器的原理与应用

摘要：电阻式传感器常用于非电测量仪器中，通过测量电阻式传感器中电阻的相对变化来检测一些非电量。电阻式传感器通过电桥连接，将测得的非电量转换成电压或电流信号，经放大器进一步放大。这种由电阻式传感器电桥和运算放大器组成的运算放大器电路称为桥式放大器。桥式放大器是非电气测试系统中常用的放大电路[ 1 ] 。本文将主要介绍桥式放大器的原理、应用、存在的问题及解决方法。

关键词：桥式放大器；非电测量；非线性误差

介绍

在现代电子技术的发展中，电子检测技术得到了广泛的应用。在非电检测中，常使用电阻传感器将压力、光、热、湿度、流量等一些非电物理量转化为电阻变化。 ，然后转换为电压进行测量。由于传感器的变化量往往是在参考状态的初始值的基础上发生变化的，为了获得纯粹的变化量，一般采用桥式电路来抑制初始值。当桥式电路的输出较小时，需要使用集成运算放大器与之配合，从而形成广泛使用的电阻桥式读出放大器[ 2 ] 。本文将对桥式放大器做一些研究，首先解释它们的基本原理，然后讨论它们的应用和应用中的问题和解决方案。

1个桥式放大器

1. 1单端反相输入桥式放大器

图1显示了单端反相输入桥式放大器电路。图中电桥对角线a、b两端的开路输出电压abU为

图1单端反相输入桥式放大器 UZZZZZZU)(313424ababU由运算放大器 A 放大。由于电桥电源U是浮动U的，因此没有电流流入总和1R。2R因为a点是虚地，所以两端0U反馈1R的电压是固定abU的，即

所以得到

如果让)1(3421RZRZZZ，,是传感器电阻的相对变化率,

RR/, 那么我们有

可以看出，单臂反相输入桥式放大器的增益与桥臂电阻无关，增益相对稳定。只需调整1R或2R轻松实现电路增益的调整。但该电路的桥式电源必须暂停，给电路设计带来麻烦，而且电路输出电压0U和桥臂电阻的相对变化率是非线性10U的。

电阻电桥电路的原理及应用

1. 电阻电桥电路的简介

电阻电桥电路是一种常用的电路，可以用来测量未知电阻的值或者校准其他电阻。它基于基尔霍夫定律和欧姆定律，利用电桥平衡的原理来确定未知电阻的数值。

2. 电阻电桥电路的原理

电阻电桥电路通常由四个电阻和一个电源组成。其中，两个电阻是已知的标准电阻，一个为可变电阻，另一个为未知电阻。电源连接在电桥的两个相对角上。

电流从电源的正极流入电桥，经过两个已知电阻中的一个，然后进入未知电阻，最后返回电源的负极。根据欧姆定律，电流在电阻中产生的电压差为电流与电阻的乘积。根据基尔霍夫定律，沿着一个闭合路径，电势降为零。因此，在电桥平衡的情况下，两个相对角上的电压是相等的。

初始时，可变电阻在一个极端，电桥不处于平衡状态。通过调节可变电阻的电阻值，可以使两个相对角上的电压相等，达到电桥平衡。

3. 电阻电桥电路的应用

3.1 测量未知电阻

电阻电桥电路最常用的应用就是测量未知电阻。通过调节可变电阻的电阻值，让电桥平衡，此时可变电阻的电阻值就等于未知电阻的值。

3.2 温度测量

电阻温度特性是电阻变化与温度变化的关系。在一些传感器中，根据电阻的变化可以得知温度变化情况。电阻电桥电路可以用来测量这些变化。

3.3 压力测量

将电阻放置在受压变化的系统中，通过测量电阻的变化，可以推导出压力的大小。电阻电桥电路可以用来测量这些变化。

3.4 湿度测量

湿度传感器可以根据湿度的变化来改变电阻的值。电阻电桥电路可以用来测量这些变化。 3.5 光强测量

光敏电阻的电阻值随光强的变化而变化。电阻电桥电路可以用来测量光强的变化。

4. 电阻电桥电路的优缺点

4.1 优点

• 精度较高：电阻电桥电路可以提供较高的测量精度，适合精确的电阻测量。

• 稳定性好：电桥平衡时，电阻电桥电路具有较好的稳定性，不易受到外界干扰。

• 应用广泛：电阻电桥电路可以应用于多个领域，包括温度测量、压力测量、湿度测量和光强测量等。
