输送带的选型计算办法

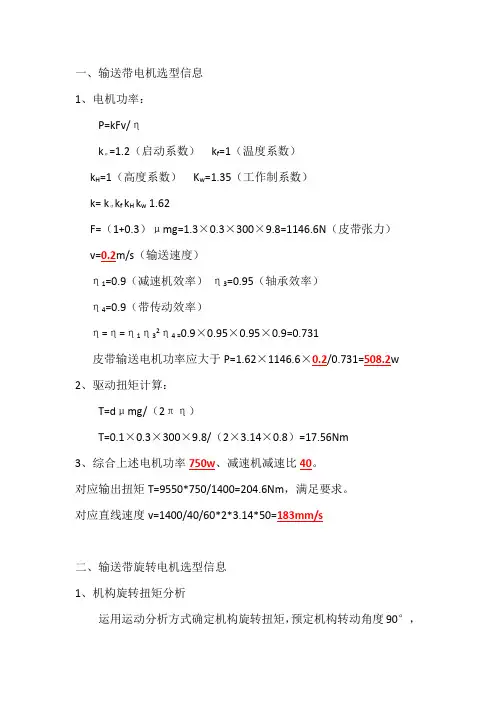

一、输送带电机选型信息

1、电机功率：

P=kFv/η

kσ=1.2（启动系数） kf=1（温度系数）

kH=1（高度系数） Kw=1.35（工作制系数）

k= kσkf kH kw 1.62

F=（1+0.3）μmg=1.3×0.3×300×9.8=1146.6N（皮带张力）

v=0.2m/s（输送速度）

η1=0.9（减速机效率） η3=0.95（轴承效率）

η4=0.9（带传动效率）

η=η=η1η32η4 =0.9×0.95×0.95×0.9=0.731

皮带输送电机功率应大于P=1.62×1146.6×0.2/0.731=508.2w

2、驱动扭矩计算：

T=dμmg/（2πη）

T=0.1×0.3×300×9.8/（2×3.14×0.8）=17.56Nm

3、综合上述电机功率750w、减速机减速比40。

对应输出扭矩T=9550*750/1400=204.6Nm，满足要求。

对应直线速度v=1400/40/60*2*3.14*50=183mm/s

二、输送带旋转电机选型信息

1、机构旋转扭矩分析

运用运动分析方式确定机构旋转扭矩，预定机构转动角度90°，时间4s，负载重量300kg。运动测试所得如下图，所需达到的驱动扭矩为：1965Nm。

2、伺服电机转速分析

伺服电机选用大惯量伺服电机，转速为1500r/min=25r/s，预定机构转动角度90°（0.25转），时间4s,结合链轮齿数比1:2，减速机减速比为200

3、转动惯量分析

如下图分析，旋转方向上的转动惯量约为195kgm2

设传动比为200 195/2002应小于电机转子转动惯量的5倍

4、综上所述机构旋转扭矩1965Nm，电机输出扭矩按传动比折算后为10Nm，选减速比200的减速系统，电机

5、惯量应大于975kgmm2。

三、 Y轴电机计算

1、 负载重量W=500kg，u水平摩擦系数，D齿轮分度圆直径

输送链电机选型计算

一、选型背景

输送链电机是一种广泛应用于工业生产中的传动装置，它通过链条传递动力，将物料沿着输送线进行运输。选用合适的输送链电机对于提高生产效率和保证生产操作的安全非常重要。选型时需考虑以下几个主要因素：负载要求、输送速度、工作环境和使用寿命等。

二、计算步骤

1.确定所需负载：首先需明确输送链所需承载物的重量及其分布情况。通常情况下，输送链的额定负载为每米长度所承载的最大重量。

2.计算所需动力：根据输送链的负载要求和所需输送速度，可计算出电机所需输出的功率。功率的计算公式为：

P=F×v/η

其中，P为电机所需输出的功率，单位为W；

F为输送链所需承载物的重力分力，单位为N；

v为输送线的运输速度，单位为m/s；

η为传动系统的效率。

3.选择电机类型：根据所需功率选取合适的电机类型。常见的电机类型有直流电动机、交流电动机和无刷直流电动机等。在选择时，需考虑电机的起动和调速性能、维护和保养成本、噪音和振动等因素。 4.确定电机大小：根据所需功率和选定的电机类型，可进一步确定电机的具体大小。电机大小的选择需考虑载荷情况、工作环境和电机的散热能力等因素。

5.确定传动比：输送链电机通常需要通过减速装置来降低速度。选择合适的减速比例可使电机达到所需的输出速度。

6.选择链条参数：根据输送链电机的工作条件和负载要求，确定合适的链条参数，包括链条的规格、材质和强度等。

7.确定电机的使用寿命：根据输送链电机的使用条件和工作负荷，考虑电机的使用寿命。常见的使用寿命评估方法包括平均寿命法、振动寿命法和温度寿命法等。

三、举例说明

假设需要选型的输送链电机的工作要求如下：

输送链额定负载为200kg/m；

输送速度为0.5m/s；

传动系统效率为90%；

工作环境温度为40℃。

按照以上步骤进行计算：

1.计算所需动力：

F=200×9.8=1960N

P=1960×0.5/0.9=1089.7W 2.选择电机类型：

输送带长度计算公式

输送带长度计算公式

在物流运输领域中，输送带的使用十分广泛。其主要作用就是将各种物品从一个地方迅速而便捷地转移到另一个地方。而在进行物资运输时，需要计算输送带的长度，以便于管控物流过程，避免出现因长度不足所导致的物流停滞等问题。本文将介绍输送带长度计算公式。

首先，我们需要明确输送带的构成和作用。输送带是由轮轴和带体组成，所以计算其长度需考虑两个因素：轮轴的直径和带体的长度。

接下来，我们来详细讲解这两个因素，以便我们能够更好地理解计算公式。

一、轮轴的直径

轮轴的直径是指轮轴周长的一半。轮轴的直径是影响输送带长度的一个重要因素，因为输送带必须包裹在轮轴上。轮轴的直径大小取决于具体的输送带使用情况，通常情况下，其直径大小会被设计者预先确定。在进行计算时，我们需要使用到轮轴直径的平均值。具体公式如下：

平均轮轴直径=（驱动轮的直径+从动轮的直径）÷2

二、带体的长度

带体的长度是指输送带中实际用于输送物品的部分长度。这一因素十分重要，因为它决定着输送带的运输能力。在计算过程中，我们需要将输送带的带体长度进行加总。带体长度取决于输送带的宽度和每个带体的长度（通常以米为计量单位）。

三、计算公式

根据以上两个因素，我们可得出如下的输送带长度计算公式：

输送带长度=（（平均轮轴直径）×3.1416+2×带体长度）×（毫米/米的转化系数）

其中，3.1416代表圆周率，转化系数为1000，在计算时需要将长度从米转化为毫米。

综上所述，输送带长度计算公式是由轮轴直径和带体长度两个因素组成的。因此，在使用时需要格外注意轮轴和带体的长度和大小，以保证计算公式的准确性。在物流过程中，计算输送带长度是十分重要的，它关系着物流的顺畅性和效率。我们需坚持用心计算，以确保物流过程的平稳及货物的安全运输。

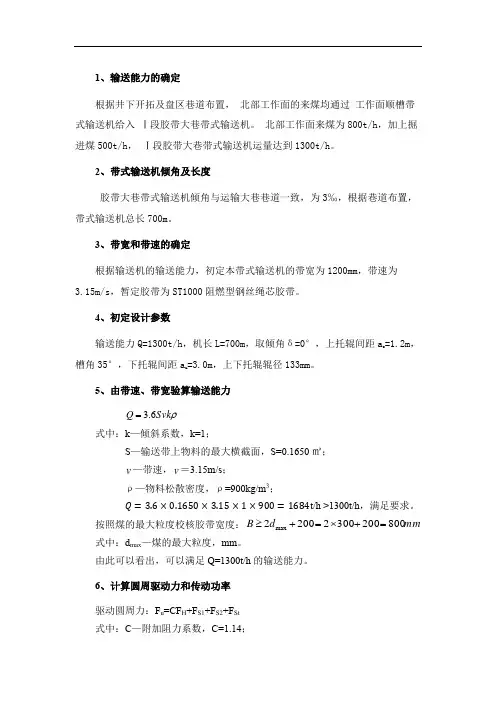

1、输送能力的确定

根据井下开拓及盘区巷道布置， 北部工作面的来煤均通过 工作面顺槽带式输送机给入 Ⅰ段胶带大巷带式输送机。 北部工作面来煤为800t/h，加上掘进煤500t/h， Ⅰ段胶带大巷带式输送机运量达到1300t/h。

2、带式输送机倾角及长度

胶带大巷带式输送机倾角与运输大巷巷道一致，为3‰，根据巷道布置，带式输送机总长700m。

3、带宽和带速的确定

根据输送机的输送能力，初定本带式输送机的带宽为1200mm，带速为3.15m/s，暂定胶带为ST1000阻燃型钢丝绳芯胶带。

4、初定设计参数

输送能力Q=1300t/h，机长L=700m，取倾角δ=0°，上托辊间距ao=1.2m，槽角35°，下托辊间距au=3.0m，上下托辊辊径133mm。

5、由带速、带宽验算输送能力

式中：k—倾斜系数，k=1；

S—输送带上物料的最大横截面，S=0.1650㎡；

—带速，＝3.15m/s；

ρ—物料松散密度，ρ=900kg/m3；

𝑄=3.6×0.1650×3.15×1×900=1684t/h >1300t/h，满足要求。

按照煤的最大粒度校核胶带宽度：

式中：dmax—煤的最大粒度，mm。

由此可以看出，可以满足Q=1300t/h的输送能力。

6、计算圆周驱动力和传动功率

驱动圆周力：Fu=CFH+FS1+FS2+FSt

式中：C—附加阻力系数，C=1.14； SvkQ6.3vvmmdB80020030022002max

FH—输送机的主要阻力，FH=fLg[qRO+qRU+(2qB+qG) cosδ]；

qRO—承载分支托辊每米长旋转部分质量，qRO=22.14/1.2=18.45kg/m；

qRU—回程分支托辊每米长旋转部分质量，qRU=20.74/3=6.9kg/m；

qB—每米长输送带的质量，40.8kg/m；

qG—每米长输送物料的质量，qG=mkgvQ/64.11415.36.313006.3；
