油缸推拉力及运动速度计算

油缸压力计算公式

油缸工作时候的压力是由负载决定的，物理学力的压力等于力除以作用面积（即P=F/S）

如果要计算油缸的输出力，可按一下公式计算：

设活塞（也就是缸筒）的半径为R （单位mm）

活塞杆的半径为r （单位mm）

工作时的压力位P （单位MPa）

则 油缸的推力 F推=3.14*R*R*P (单位N)

油缸的拉力 F拉=3.14*（R*R-r*r）*P （单位N）

100吨油缸，系统压力16Mpa,请帮我计算下选用的油缸活塞的直径是多少？怎么计算的？

理论值为：282mm

16Mpa=160kgf/cm2 100T=100000kg

100000/160=625cm2 缸径D={（4*625/3.1415926）开平方}

液压油缸行程所需时间计算公式

当活塞杆伸出时，时间为(15×3.14×缸径的平方×油缸行程)÷流量

当活塞杆缩回时,时间为[15×3.14×(缸径的平方-杆径的平方)×油缸行程]÷流量

缸径单位为 m

杆径单位为 m

行程单位为 m

流量单位为 L/min

双杆式活塞缸运动速度和输出力计算公式

摘要

本文将介绍双杆式活塞缸的结构和工作原理，并给出计算双杆式活塞缸运动速度和输出力的公式及其推导过程。

1. 简介

双杆式活塞缸是一种常用的液压传动装置，常见于工业机械和工程设备中。它由活塞、杆柱、缸体和两个连接杆组成，通过液压力将活塞带动杆柱运动，实现力的传递和工作效果。

2. 结构和工作原理

双杆式活塞缸的结构包括活塞、杆柱、缸体和连接杆。活塞与杆柱通过连接杆相连，而连接杆两端分别与活塞和杆柱连接。液压力通过液压油进入活塞腔，使活塞及其连接杆运动。

双杆式活塞缸的工作原理如下：

-首先，液压油通过进油口进入活塞腔，使活塞向杆柱方向运动。

-当活塞运动到一定位置时，液压油通过退油口回流到油箱内，使活塞靠近缸体的一侧停止运动，此时连接杆与活塞有一个固定的角度。

-接着，液压油通过进油口再次进入活塞腔，使活塞沿着杆柱相反方向运动。

-当活塞运动到一定位置时，液压油再次通过退油口回流到油箱内，使活塞靠近缸体的另一侧停止运动。

-如此往复运动，实现双杆式活塞缸的工作。

3. 运动速度的计算公式

双杆式活塞缸的运动速度可以通过以下公式进行计算：

速度=(2*π*d*N)/(60*A) 其中，速度是双杆式活塞缸的运动速度（单位：m/s），d是活塞直径（单位：m），N是活塞的行程次数（单位：次/min），A是活塞的有效面积（单位：m^2）。

该公式的推导过程如下：

-根据运动学原理，活塞的运动速度等于活塞的行程长度除以运动时间。

-每分钟的行程次数N等于液压缸的冲程速度除以行程长度。

-液压缸的冲程速度是液压泵输出的流量除以有效面积。

-将以上三个公式结合，即可得到双杆式活塞缸的运动速度计算公式。

4. 输出力的计算公式

双杆式活塞缸的输出力可以通过以下公式进行计算：

输出力=压力*A

其中，输出力是双杆式活塞缸的输出力（单位：N），压力是液压缸腔内的压力（单位：Pa），A是活塞的有效面积（单位：m^2）。

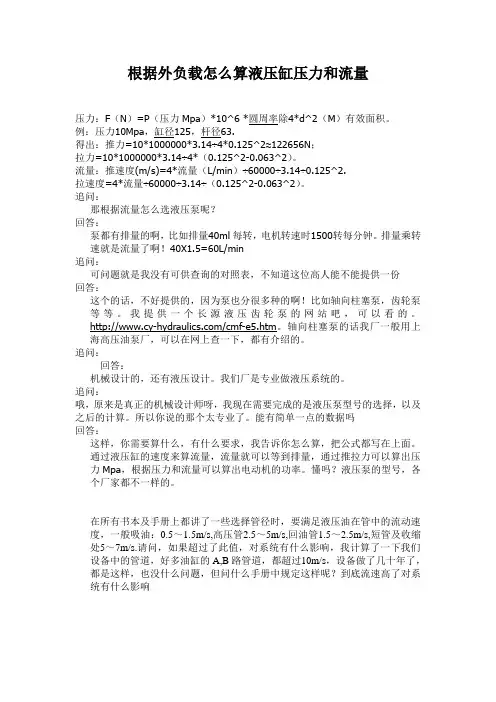

根据外负载怎么算液压缸压力和流量

压力：F（N）=P（压力Mpa）*10^6 *圆周率除4*d^2（M）有效面积。

例：压力10Mpa，缸径125，杆径63.

得出：推力=10*1000000*3.14÷4*0.125^2≈122656N；

拉力=10*1000000*3.14÷4*（0.125^2-0.063^2）。

流量：推速度(m/s)=4*流量（L/min）÷60000÷3.14÷0.125^2.

拉速度=4*流量÷60000÷3.14÷（0.125^2-0.063^2）。

追问：

那根据流量怎么选液压泵呢？

回答：

泵都有排量的啊，比如排量40ml每转，电机转速时1500转每分钟。排量乘转速就是流量了啊！40X1.5=60L/min

追问：

可问题就是我没有可供查询的对照表，不知道这位高人能不能提供一份

回答：

这个的话，不好提供的，因为泵也分很多种的啊！比如轴向柱塞泵，齿轮泵等等。我提供一个长源液压齿轮泵的网站吧，可以看的。

/cmf-e5.htm。轴向柱塞泵的话我厂一般用上海高压油泵厂，可以在网上查一下，都有介绍的。

追问：

回答：

机械设计的，还有液压设计。我们厂是专业做液压系统的。

追问：

哦，原来是真正的机械设计师呀，我现在需要完成的是液压泵型号的选择，以及之后的计算。所以你说的那个太专业了。能有简单一点的数据吗

回答：

这样，你需要算什么，有什么要求，我告诉你怎么算，把公式都写在上面。通过液压缸的速度来算流量，流量就可以等到排量，通过推拉力可以算出压力Mpa，根据压力和流量可以算出电动机的功率。懂吗？液压泵的型号，各个厂家都不一样的。

在所有书本及手册上都讲了一些选择管径时，要满足液压油在管中的流动速度，一般吸油：0.5～1.5m/s,高压管2.5～5m/s,回油管1.5～2.5m/s,短管及收缩处5～7m/s.请问，如果超过了此值，对系统有什么影响，我计算了一下我们设备中的管道，好多油缸的A,B路管道，都超过10m/s，设备做了几十年了，都是这样，也没什么问题，但问什么手册中规定这样呢？到底流速高了对系统有什么影响

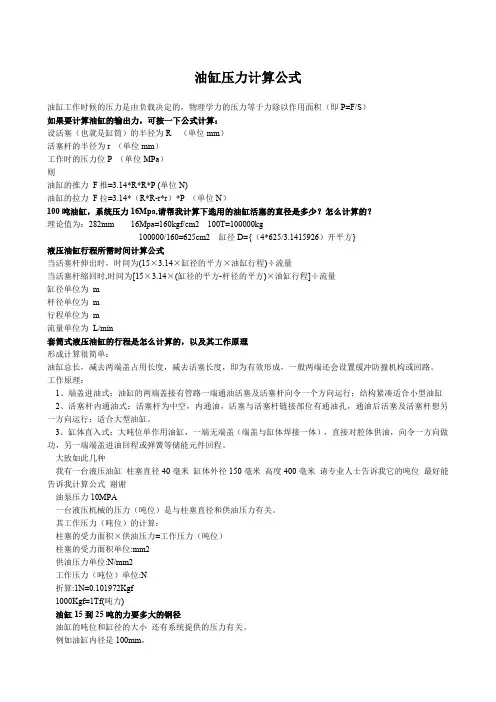

油缸压力计算公式

油缸工作时候的压力是由负载决定的，物理学力的压力等于力除以作用面积（即P=F/S）

如果要计算油缸的输出力，可按一下公式计算：

设活塞（也就是缸筒）的半径为R （单位mm）

活塞杆的半径为r （单位mm）

工作时的压力位P （单位MPa）

则

油缸的推力 F推=3.14*R*R*P (单位N)

油缸的拉力 F拉=3.14*（R*R-r*r）*P （单位N）

100吨油缸，系统压力16Mpa,请帮我计算下选用的油缸活塞的直径是多少？怎么计算的？

理论值为：282mm 16Mpa=160kgf/cm2 100T=100000kg

100000/160=625cm2 缸径D={（4*625/3.1415926）开平方}

液压油缸行程所需时间计算公式

当活塞杆伸出时，时间为(15×3.14×缸径的平方×油缸行程)÷流量

当活塞杆缩回时,时间为[15×3.14×(缸径的平方-杆径的平方)×油缸行程]÷流量

缸径单位为 m

杆径单位为 m

行程单位为 m

流量单位为 L/min

套筒式液压油缸的行程是怎么计算的，以及其工作原理

形成计算很简单：

油缸总长，减去两端盖占用长度，减去活塞长度，即为有效形成，一般两端还会设置缓冲防撞机构或回路。

工作原理：

1、端盖进油式：油缸的两端盖接有管路一端通油活塞及活塞杆向令一个方向运行；结构紧凑适合小型油缸

2、活塞杆内通油式：活塞杆为中空，内通油，活塞与活塞杆链接部位有通油孔，通油后活塞及活塞杆想另一方向运行；适合大型油缸。

3、缸体直入式：大吨位单作用油缸，一端无端盖（端盖与缸体焊接一体），直接对腔体供油，向令一方向做功，另一端端盖进油回程或弹簧等储能元件回程。

大致如此几种

我有一台液压油缸 柱塞直径40毫米 缸体外径150毫米 高度400毫米 请专业人士告诉我它的吨位 最好能告诉我计算公式 谢谢
