螺纹紧固件键销滚动轴承弹簧齿轮标准件:结构形式、尺寸大小、表面质量、表示方法等均标准化的零(部)件。例如,螺纹紧固件、键、销、滚动轴承和弹簧等。常用件:应用广泛，某些部分的结构形状和尺寸等已有统一标准的零件，这些零件在制图中都有规定的表示法。例如，齿轮等。螺纹紧固件的标记螺纹紧固件的画法螺纹紧固件连接的画法螺纹紧固件的种类及用途螺纹紧固件常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。螺纹紧固件的种类及用途六角头螺栓双头螺柱开槽沉头螺钉开槽圆柱头螺钉内六角圆柱头螺钉紧定螺钉六角螺母六角开槽螺母圆螺母平垫圈弹簧垫圈圆螺母用止动垫圈螺栓、螺柱和螺钉都是在圆柱表面上制出螺纹，起到连接其他零件的作用。螺栓一般用于被连接件钻成通孔的情况。螺栓螺栓连接演示点击播放螺柱用于被连接零件之一较厚或不允许钻成通孔的情况，两端都有螺纹，旋入被连接零件螺纹孔内的一端称为旋入端，与螺母连接的另一端称为紧固端。螺柱螺柱连接演示点击播放连接螺钉用于不经常拆卸和受力较小的连接中，按用途可分为连接螺钉和紧定螺钉。螺钉螺钉连接演示点击播放紧定螺钉螺纹紧固件的标记有完整标记和简化标记两种。螺纹紧固件标记示例图例名称及标准编号标记示例六角头螺栓GB/T 5782-2000螺纹规格d=M12、公称长度l=80mm、性能等级为8.8级、表面氧化、产品等级为A级的六角头螺栓：完整标记：螺栓GB/T5782-2000-M12×80-8.8-A-O简化标记：螺栓GB/T5782M12×80（常用的性能等级在简化标记省略，以下同）螺纹紧固件的标记图例名称及标准编号标记示例双头螺柱GB/T 898-1988 (bm=1.25d)螺纹规格d=M12、公称长度l=60mm、性能等级为常用的4.8级、不经表面处理、bm=1.25d、两端均为粗牙普通螺纹的B型双头螺柱：完整标记:螺柱GB/T898-1988-M12×60-B-4.8简化标记:螺柱GB/T898M12×60当螺柱为A型时，应将螺柱规格大小写成“AM12×60”开槽圆柱头螺钉GB/T 65-2000螺纹规格d=M10、公称长度l=60mm、性能等级为常用的4.8级、不经表面处理、产品等级为A级的开槽圆柱头螺钉：完整标记:螺钉GB/T65-2000-M10×60-4.8-A简化标记:螺钉GB/T65M10×60图例名称及标准编号标记示例开槽长圆柱端紧定螺钉GB/T 75-1985螺纹规格d=M5、公称长度l=12mm、性能等级为常用的14H级、表面氧化的开槽长圆柱端紧定螺钉：完整标记：螺钉GB/T75-1985-M5×12-14H-0简化标记：螺钉GB/T75M5×121型六角螺母GB/T 6170-2000螺纹规格D=M16、性能等级为常用的8级、不经表面处理、产品等级为A级的1型六角螺母：完整标记：螺母GB/T6170-2000-M16-8-A简化标记：螺母GB/T6170M16图例名称及标准编号标记示例平垫圈GB/T 97.1-2002标准系列、规格为10mm、性能等级为常用的200HV级、表面氧化、产品等级为A级的平垫圈：完整标记：垫圈GB/T97.1-2002-10-200HV-A-O简化标记：垫圈GB/T97.110（从标准中查得，该垫圈内径d1为φ10.5mm）标准型弹簧垫圈GB/T 93-1987规格为16mm、材料为65Mn、表面氧化的标准型弹簧垫圈：完整标记：垫圈GB/T93-1987-16-O简化标记：垫圈GB/T9316（从标准中查得，该垫圈的d最小为Φ16.2mm）1．查表法按国家标准规定的数据画图。2．比例画法将螺纹紧固件各部分的尺寸（公称长度除外）都与规格d（或D）建立一定的比例关系，并按此比例画图称为比例画法。工程实践中常用比例画法。螺母查表画法螺纹紧固件的画法螺纹紧固件的比例画法比例画法名称螺栓螺纹紧固件的比例画法比例画法名称螺母螺纹紧固件的比例画法比例画法名称双头螺柱开槽圆柱头螺钉、沉头螺钉螺纹紧固件的比例画法比例画法名称垫圈、弹簧垫圈螺纹紧固件的比例画法比例画法名称钻孔、螺孔、光孔规定画法：（1）两零件接触面处画一条粗实线；（2）当剖切平面沿实心零件或标准件（螺栓、螺母、垫圈等）的轴线（或对称线）剖切时，这些零件均按不剖绘制，即仍画其外形。（3）在剖视图中，相互接触的两零件的剖面线方向应相反或间隔不同，而同一个零件在各剖视图中，剖面线的方向和间隔应相同。螺纹紧固件连接的画法螺栓连接画图步骤六角头螺栓连接画法双头螺柱连接画法开槽圆柱头螺钉连接画法螺栓公称长度l≈δ1+δ2+h(垫圈厚)+m(螺母厚)+0.3d(螺栓末端伸出螺母的长度)设d =20 mm，δ1=32 mm、δ2=30 mm，则l ≈δ1+δ2+h+m+0.3d=32 mm +30 mm +0.15d +0.8d+0.3d=62 mm+1.25d=87 mm查表得出与其相近的数值为：l = 90 mm螺纹紧固件公称长度l 的确定双头螺柱的公称长度l是指双头螺柱上无螺纹部分长度与螺柱紧固端长度之和，而不是双头螺柱的总长。l≈δ+h+m+0.3dh ：垫圈厚m：螺母厚0.3d：螺栓末端伸出长度计算后,查表得出与其相近的l 值。双头螺柱的公称长度ll ≈ δ+bm (旋入长度)计算后，查表得出与其相近的l 值。开槽圆柱头螺钉的公称长度l 是螺钉的全长。沉头螺钉的公称长度与被旋入零件的材料有关。双头螺柱连接图正误对比双头螺柱及螺钉的旋入长度bm旋入长度bm被旋入零件的材料d钢、青铜1.25d或1.5d铸铁2d铝简化画法螺栓连接与螺柱连接螺纹紧固件连接图的简化画法简化画法螺钉连接螺纹紧固件连接图的简化画法键用于连接轴和轴上的传动件(齿轮、皮带轮等),起传递扭矩的作用。键点击播放键的大小由被连接的轴孔尺寸大小和所传递的扭矩大小所决定。常用的键有平键、半圆键和楔键。普通型平键普通型半圆键钩头型楔键有A型(圆头)、B 型(方头)和C 型(单圆头)三种。普通型平键普通型平键连接的画法用于轴孔连接时，键的顶面与轮毂中的键槽底面有间隙，应画两条线；键的两侧面与轴上的键槽、轮毂上的键槽两侧均接触，应画一条线；键的底面与轴上键槽的底面也接触，应画一条线。键的标记键的标记由标准编号、名称、型式与尺寸三部分组成。例如,A型（圆头）普通型平键，b=12mm、h=8mm、L=50mm，其标记为：GB/T1096-2003键12×8×50又如，C型（单圆头）普通型平键，b=18mm、h=11mm、L=100mm，其标记为：GB/T1096-2003键C18×11×100标记中A型键的“A”字省略不注，而B型和C型要标注“B”和“C”。常用的销有圆柱销、圆锥销和开口销等。圆柱销圆锥销开口销销圆柱销和圆锥销可起定位和连接作用。开口销穿过六角开槽螺母上的槽和螺杆上的孔以防螺母松动或限定其他零件在装配体中的位置。开口销连接销的图例及标记示例图例名称及标准编号标记示例圆柱销GB/T119.1-2000公称直径d=８mm，公差为m6，公称长度l=30 mm，材料为钢，不经淬火，不经表面处理的不淬硬钢圆柱销：完整标记：销GB/T 119.1-2000-8m6×30简化标记：销GB/T 119.18m6×30销的图例及标记示例图例名称及标准编号标记示例圆锥销GB/T 117-2000公称直径d=6 mm，公称长度l=30 mm,材料为35钢，热处理硬度（28-38）HRC，表面氧化处理，不淬硬的Ａ型圆锥销：完整标记：销GB/T 117-2000-6×30-35钢-热处理（28-38）HRC -O简化标记：销GB/T 117 6×30当销为Ｂ型时，其简化标记：销GB/T117B6×30开口销GB/T91-2000公称规格为５mm，公称长度l=50 mm，材料为Q215或Q235，不经热处理的开口销：完整标记：销GB/T 91-2000-5×50-Q215或Q235简化标记：销GB/T915×50滚动轴承是用于支承轴的标准部件，具有结构紧凑，摩擦阻力小的特点。一般由外圈（座圈）、内圈（轴圈）、滚动体和保持架等组成。外圈滚动体内圈保持架深沟球轴承分解示意滚动轴承(1) 规定画法或特征画法(2)通用画法常用滚动轴承的规定画法和特征画法结构形式轴承名称及代号特征画法深沟球轴承GB/T 276-1994类型代号6主要参数D、d、B规定画法滚动轴承的画法深沟球轴承演示点击播放常用滚动轴承的规定画法和特征画法结构形式轴承名称及代号特征画法圆锥滚子轴承GB/T 297-1994类型代号3主要参数D、d、T规定画法圆锥滚子轴承演示点击播放常用滚动轴承的规定画法和特征画法结构形式轴承名称及代号特征画法推力球轴承GB/T 301-1995类型代号5主要参数D、d、T规定画法推力球轴承演示点击播放滚动轴承的通用画法滚动轴承端面视图的画法装配图中滚动轴承的画法滚动轴承的标记由名称、代号和标准编号三部分组成。轴承的代号有基本代号和补充代号，基本代号（滚针轴承除外）由轴承类型代号、尺寸系列代号、内径代号三部分组成。滚动轴承的标记示例：滚动轴承6208GB/T276-1994内径代号尺寸系列（02）代号深沟球轴承类型代号滚动轴承的标记圆锥滚子轴承类型代号尺寸系列代号内径代号滚动轴承的标记示例：部分轴承类型代号滚动轴承3 03 07 GB/T 297-1994代号轴承类型3圆锥滚子轴承N 圆柱滚子轴承6 深沟球轴承5推力球轴承深沟球轴承的部分尺寸系列代号注：表中括号内的数字在轴承代号中省略。1737 (0)2(0)3 (0)4 18 19 (1)0 部分轴承公称内径代号轴承公称内径/mm示例内径代号0010011203170215深沟球轴承6200d=Φ10 mm10到17轴承公称内径/mm示例内径代号公称直径除以5的商数，当商数为个位数时，需在商数左边加“0”，如08 01用公称内径毫米数直接表示，但在与尺寸系列代号之间用“/”分开22、28、32 深沟球轴承6208d=Φ40 mm20到480(22、28、32除外)深沟球轴承62/22d=Φ22 mm弹簧的种类圆柱螺旋压缩弹簧的参数圆柱螺旋压缩弹簧的标记圆柱螺旋压缩弹簧的画法弹簧
第一节 螺纹
第二节
常用螺纹紧固件
第三节 键连接和销连接
第四节
齿轮
第五节 滚动轴承
第六节 弹簧

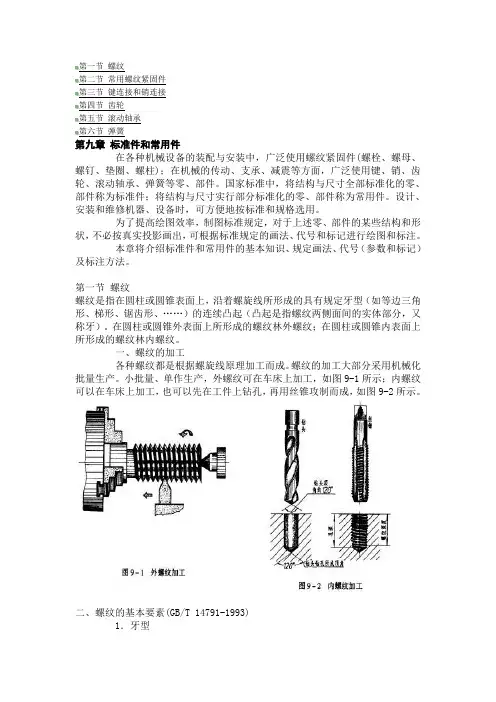

第九章 标准件和常用件
在各种机械设备的装配与安装中，广泛使用螺纹紧固件(螺栓、螺母、螺钉、垫圈、螺柱)；在机械的传动、支承、减震等方面，广泛使用键、销、齿轮、滚动轴承、弹簧等零、部件。国家标准中，将结构与尺寸全部标准化的零、部件称为标准件；将结构与尺寸实行部分标准化的零、部件称为常用件。设计、安装和维修机器、设备时，可方便地按标准和规格选用。
为了提高绘图效率，制图标准规定，对于上述零、部件的某些结构和形状，不必按真实投影画出，可根据标准规定的画法、代号和标记进行绘图和标注。
本章将介绍标准件和常用件的基本知识、规定画法、代号（参数和标记）及标注方法。
第一节 螺纹
螺纹是指在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型（如等边三角形、梯形、锯齿形、……）的连续凸起（凸起是指螺纹两侧面间的实体部分，又称牙）。在圆柱或圆锥外表面上所形成的螺纹林外螺纹；在圆柱或圆锥内表面上所形成的螺纹林内螺纹。
一、螺纹的加工
各种螺纹都是根据螺旋线原理加工而成。螺纹的加工大部分采用机械化批量生产。小批量、单作生产，外螺纹可在车床上加工，如图9-1所示；内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成，如图9-2所示。
二、螺纹的基本要素(GB/T 14791-1993)
1．牙型 在通过螺纹轴线的断面上，螺纹的轮廓形状称为牙型。常见牙型有三角形（60°、55°）、梯形、锯齿形等，如图9-3所示。
2．直径（图9-4）
螺纹的直径有大径（d、D）、中径（d2、D2）和（d1、D1）外螺纹大径d和内螺纹小径D1亦称顶径。
大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱或圆锥的直径。
小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径。 中径是指假想圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的假想圆柱或圆锥的直径。

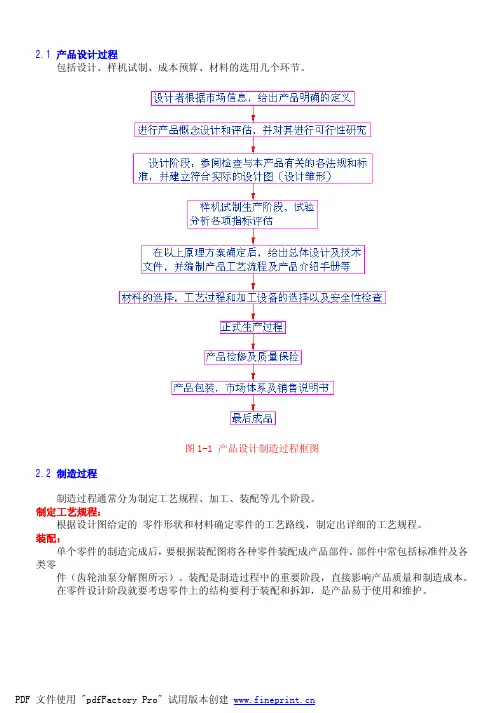

2.1 产品设计过程
包括设计、样机试制、成本预算、材料的选用几个环节。
图1-1 产品设计制造过程框图
2.2 制造过程
制造过程通常分为制定工艺规程、加工、装配等几个阶段。
制定工艺规程：
根据设计图给定的 零件形状和材料确定零件的工艺路线，制定出详细的工艺规程。
装配：
单个零件的制造完成后，要根据装配图将各种零件装配成产品部件。部件中常包括标准件及各
类零
件（齿轮油泵分解图所示）。装配是制造过程中的重要阶段，直接影响产品质量和制造成本。
在零件设计阶段就要考虑零件上的结构要利于装配和拆卸，是产品易于使用和维护。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
加工方法和加工设备:
零件制造常用的加工方法和加工设备如下表所示。
第二章 标准件 常用件
PDF 文件使用 "pdfFactory Pro" 试用版本创建
1. 螺纹
1.1 螺纹的形成、结构和要素
1.1.1螺纹的形成
圆柱面上一动点在绕圆柱面作等速转动的同时，又平行于其轴线作等速移动，此动点的运动
轨迹即为圆柱螺旋线。如图2-1所示。
图2-1 螺旋线、螺纹的形成
(1)螺旋线纹的形成：
一平面图形（三角形、梯形等）沿圆柱或圆锥表面上的螺旋线运动，则此平面图形运动所形
成的轨迹（螺旋体）就是螺纹。制在零件外表面上的螺纹叫外螺纹，制在零件孔腔内表面的螺纹
叫内螺纹。
(2)螺纹的加工：
在车床上车削螺纹，是常见的加工螺纹的一种方法。如图2-2和2-3所示，将工件装 卡在与
车床主轴相连的卡盘上，使它与主轴 作等速旋转，同时使车刀沿轴线移动，当刀 尖切入工件达
一定深度时，就在工件的表面上车制出螺纹。
图2-2 车削外螺纹 图2-3 车削内螺纹
对于直径较小的螺孔，一般先用钻头钻出 光孔 ，再用丝锥攻丝。钻孔的深度要大于螺纹的
螺纹紧固件键
销
滚动轴承
弹簧
齿轮
标准件:
结构形式、尺寸大小、表面质量、表示方法
均已标准化的零(部)件。例如，螺纹紧固件、键、
销、滚动轴承和弹簧等。标准件使用广泛，并有
专业厂生产。
常用件:
应用广泛，结构定型，某些部分的结构形状
和尺寸已标准化，在制图中有规定画法的零件，如齿轮、花键、焊接件等。
螺纹紧固件的标记螺纹紧固件的画法螺纹紧固件连接的画法螺纹紧固件的种类及用途螺纹紧固件常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。螺纹紧固件的种类及用途六角头螺栓双头螺柱开槽沉头螺钉
开槽圆柱头螺钉内六角圆柱头螺钉紧定螺钉六角螺母六角开槽螺母圆螺母
平垫圈弹簧垫圈圆螺母用止动垫圈
螺栓、螺柱和螺钉
都是在圆柱表面上制出螺纹，
起到连接其他零件的作用。
螺栓一般用于被连接件钻成通孔的情况。螺栓螺栓连接演示
点击播放
螺柱用于被连接零件之一较厚或不允许钻成通孔的情况。螺柱螺柱连接演示
点击播放
连接螺钉用于不经常拆卸和受力较小的连接中，按用途可分为
连接螺钉和紧定螺钉。螺钉螺钉连接演示点击播放紧定螺钉
起定位、固定的作用。
螺栓螺母
是和螺栓、螺柱等一起进行连接的。
垫圈
一般放在螺母下面，可避免旋紧螺母时损伤被连接零件。弹簧垫圈可防止螺母松动脱落。
螺纹紧固件的标记有完整标记和简化标记两种。螺纹紧固件标记示例
图例名称及标准编号标记示例六角头螺栓GB/T 5782
—2000螺纹规格d=M12、公称长
度l=80mm、性能等级为常用
的8.8级、表面氧化、产品等级为
A级的六角头螺栓：
完整标记：螺栓GB/T5782
—2000-M12×80-8.8-A-O
简化标记：
螺栓GB/T5782M12×80
（常用的性能等级在简化
标记中省略，以下同）螺纹紧固件的标记
图例名称及标准编号标记示例双头螺柱GB/T 898
—1988
(bm=1.25d)螺纹规格d=M12、公称长度l=60
mm、性能等级为常用的4.8级、不经
表面处理、bm=1.25d、两端均为粗牙
普通螺纹的B型双头螺柱：
