绪论
地质构造：是指组成地壳的岩层和岩体在内、外动力地质作用下发生的变形，从而形成诸如褶皱、节理、断层、劈理以及其他各种面状和线状构造等。
构造尺度的分类：一般分为巨型构造、大型构造、中型构造、小型构造、微型构造、超微型构造。
构造变形场可概括为六中：伸展构造、压缩构造、升降构造、走滑构造、滑动构造、旋转构造。
伸展构造：是水平拉什形成的构造，或垂向隆起导生的水平拉伸形成的构造。
压缩构造：是水平挤压形成的构造。
升降构造:是岩石圈或地幔物质垂向运动体现，表现为地壳的上升和下降，区域性的隆起和坳陷。
走滑构造：是顺直立剪切面水平方向滑动或位移形成的构造。直立剪切面可以是区域剪切扭动形成的走滑断层，也可以是区域压缩引起的两组交叉走滑断裂。
滑动构造：滑动构造主要是重力失稳引起的重力滑动构造，也包括某些大型平缓正断层。
旋转构造：是指陆块绕轴转动形成的构造。
岩石圈可分为大陆岩石圈和大洋岩石圈。
大陆岩石圈包括地壳和软流圈以上的地幔顶部，地壳可分为上地壳、中地壳和下地壳。
上地壳又分为由沉积岩、火山岩和相应中、浅变质岩组成的盖层及结晶基底，后者包含花岗岩类侵入岩和片麻岩、结晶片岩等。
中地壳主要是闪长岩类岩石及物性上相近的片麻岩和部分片岩。
下地壳主要是玄武质的辉长岩类及相应的变质岩等岩石。
根据深度变化引起岩石物性物态的变化将构造层次划分为：表构造层次、浅构造层次、中构造层次和深构造层次。
构造观：是指对全球构造和岩石圈构造的总体结构、形成和演化、铸成构造的构造运动性质和动力来源的基本认识和观点。
构造叠加：指已变形的构造又再次变形而产生的复合现象。
构造置换：是岩石中的一种构造在后期变形中或通过递进变形过程被另一种构造所代替的现象。
构造继承：如果前期构造控制或影响了后期构造的形成和发展，后期构造保留了前期构造的某些主要特点，即为构造继承。
构造新生的两重含义：1、后期构造不受前期构造的影响或制约，形成一套在方位、几何形态、类型和样式上完全不同的构造；2、后期构造改造并使前期构造的一部分或全部卷入到后期构造之中，形成一套完全服从后期变形的全新构造。
名词解释
第一章 绪论
地质构造：组成地壳的岩层或岩体在内、外动力地质作用下发生的变形，从而形成诸如褶皱、节理、断层、劈理以及其他各种面状和线状构造等。
第二章 沉积岩层的原生构造及其产状
层理:通过岩石成分、结构和颜色在剖面上的突变或渐变所显现出来的一种成层构造。
有：平行层理，波状层理，斜层理
几个概念：岩层、沉积岩层、层面（顶面、底面）、厚度、原生构造。
岩层与地层概念的区别
岩层的产状要素
走向：岩层面与水平面相交的线叫走向线。
倾向：岩层最大倾斜线在水平面上的投影方向。
倾角：岩层最大倾斜线与水平面的夹角。
整合：上、下两套地层层序没有间断。
不整合：上、下两套地层层序有间断，有地层缺失
1.平行不整合：表现为上、下两套地层的产状彼此平行，但在两套地层之间缺失了一些时代的地层。
2.角度不整合：上、下两套地层之间既缺失部分地层，产状又不相同
第三章 地质构造分析的力学基础
外力：对于一个物体来说，另一个物体施加于这个物体的力，有面力和体力。
内力：是同一物体内部各部分之间的相互作用力。分固有内力和附加内力。
应力：作用于单位面积上的内力。
应力场：一系列点的瞬时应力状态
均匀应力场、非均匀应力场
构造应力场：地壳内一定范围内某一瞬时的应力状态
规模上：局部构造应力场、区域构造应力场、全球构造应力场
时间上：古构造应力场、现代构造应力场
应力轨迹：表示构造应力场中主应力和最大剪应力的作用方位的应力迹线
应力集中：在均匀应力场中局部的应力异常增大现象
应力集中一般出现在以下部位：
断裂的端点、拐点、分枝点、错列点和待交会点及空洞周围等。
光弹实验和数值计算可以显示出应力集中现象。
均匀变形：岩石的各个部分的变形性质、方向和大小都相同的变形称为均匀变形。
非均匀变形：岩石各点变形的方向、大小和性质变化的变形称为非均匀变形。
线应变：单位长度的改变量

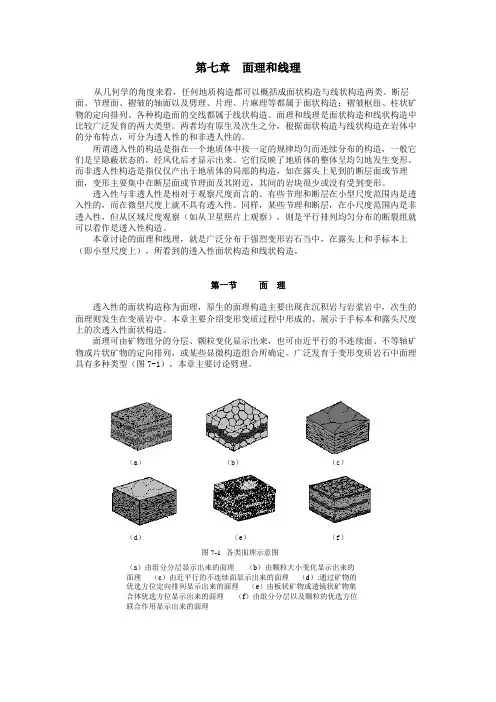

第七章 面理和线理
从几何学的角度来看，任何地质构造都可以概括成面状构造与线状构造两类。断层面、节理面、褶皱的轴面以及劈理、片理、片麻理等都属于面状构造；褶皱枢纽、柱状矿物的定向排列、各种构造面的交线都属于线状构造。面理和线理是面状构造和线状构造中比较广泛发育的两大类型。两者均有原生及次生之分，根据面状构造与线状构造在岩体中的分布特点，可分为透人性的和非透人性的。
所谓透入性的构造是指在一个地质体中按一定的规律均匀而连续分布的构造，一般它们是呈隐蔽状态的，经风化后才显示出来。它们反映了地质体的整体呈均匀地发生变形。而非透人性构造是指仅仅产出于地质体的局部的构造，如在露头上见到的断层面或节理面，变形主要集中在断层面或节理面及其附近，其间的岩块很少或没有受到变形。
透入性与非透人性是相对于观察尺度而言的。有些节理和断层在小型尺度范围内是透入性的，而在微型尺度上就不具有透入性。同样，某些节理和断层，在小尺度范围内是非透入性，但从区域尺度观察（如从卫星照片上观察），则是平行排列均匀分布的断裂组就可以看作是透入性构造。
本章讨论的面理和线理，就是广泛分布于强烈变形岩石当中，在露头上和手标本上（即小型尺度上），所看到的透入性面状构造和线状构造。
第一节 面 理
透入性的面状构造称为面理，原生的面理构造主要出现在沉积岩与岩浆岩中，次生的面理则发生在变质岩中。本章主要介绍变形变质过程中形成的、展示于手标本和露头尺度上的次透入性面状构造。
面理可由矿物组分的分层、颗粒变化显示出来，也可由近平行的不连续面、不等轴矿物或片状矿物的定向排列，或某些显微构造组合所确定。广泛发育于变形变质岩石中面理具有多种类型（图7-1），本章主要讨论劈理。
图7-1 各类面理示意图
（a）由组分分层显示出来的面理 （b）由颗粒大小变化显示出来的面理 （c）由近平行的不连续面显示出来的面理 （d）:通过矿物的优选方位定向排列显示出来的面理 （e）由板状矿物或透镜状矿物集合体优选方位显示出来的面理 （f）由组分分层以及颗粒的优选方位联合作用显示出来的面理 （a）） （b）） （c））
