第三节 导向系统

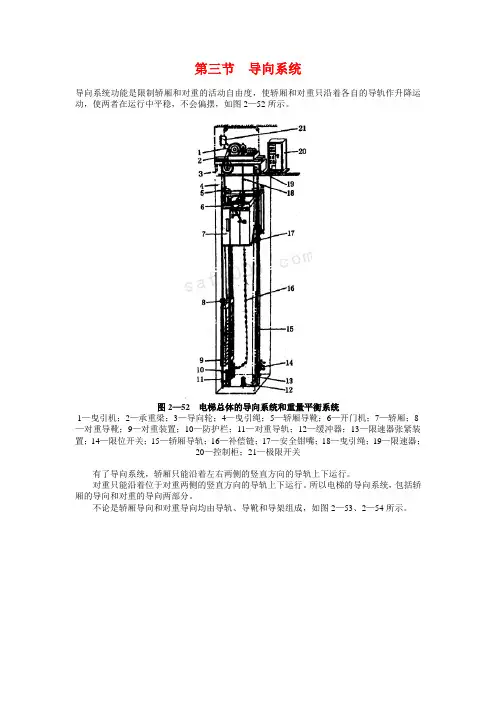

导向系统功能是限制轿厢和对重的活动自由度，使轿厢和对重只沿着各自的导轨作升降运动，使两者在运行中平稳，不会偏摆，如图2—52所示。

图2—52 电梯总体的导向系统和重量平衡系统

1—曳引机；2—承重梁；3—导向轮；4—曳引绳；5—轿厢导靴；6—开门机；7—轿厢；8—对重导靴；9—对重装置；10—防护栏；11—对重导轨；12—缓冲器；13—限速器张紧装置；14—限位开关；15—轿厢导轨；16—补偿链；17—安全钳嘴；18—曳引绳；19—限速器；20—控制柜；21—极限开关

有了导向系统，轿厢只能沿着左右两侧的竖直方向的导轨上下运行。

对重只能沿着位于对重两侧的竖直方向的导轨上下运行。所以电梯的导向系统，包括轿厢的导向和对重的导向两部分。

不论是轿厢导向和对重导向均由导轨、导靴和导架组成，如图2—53、2—54所示。

图2—53 轿厢导向系统(立面图)

1—导轨；2—导靴；3—曳引绳；4—轿厢；5—导轨架；6—安全钳

图2—54 对重导向系统(立面图)

1—导轨；2—对重；3—曳引绳；4—导靴

导向系统是使轿厢和对重顺利地沿着各自的导轨平稳地上下运动，轿厢和对重是通过曳引钢丝绳分别挂在曳引机的两侧，两边就形成平衡体，起到相对重量平衡作用。

另外，连接轿厢和对重的曳引钢丝绳，如楼层高，钢丝绳长，自身的重量增多，通过连接在轿厢底和对重的补偿链(见图2—52中的补偿链)起着两边重量平衡的补偿作用。这样，导向系统配合了重量平衡系统，从而保证了电梯曳引传动的正常，运行的平衡可靠。

综上所述，导向系统的主体构件是导轨和导靴；重量平衡系统的主体构件是对重和补偿链(绳)。

一、导轨

1．导轨的种类和规格

(1)导轨的横截面(断面)形状

一般钢导轨，常采用机械加工方式或冷轧加工方式制作。常见的导轨横截面形状如图2—55所示。

图2—55 导轨及其横截面形状

标识导向系统设计
