第五章程序的界面处理ｆ３）提供了易学易用的应用程序集成开发环境；（４）结构化的程序设计语言；（５）支持多种数据库系统的访问；（６）支持动态数据交换、动态链接库和对象的链接与嵌入技术（７）完备的Ｈｅｌｐ联机帮助功能。
５．２程序的界面处理隧道管片衬砌内力计算程序界面处理的思路是：通过界面将数据输入，并写入到ＦＯＲＴＲＡＮ程序中的数据文件，以便运行执行文件时调入；之后激活ＭＳ．ＤＯＳ窗口，进入到编译连接得到的执行文件所在的子目录下，运行执行文件；在计算程序中将盾构隧道衬砌各截面的内力及位移写入到输出文件：在后处理时将输出文件的数据读入并绘成内力图形。
卜ＩＡｌ介绍盾构隧道管片衬砌内力计算程序的界衄。
首先，点击由ＶｉｓｕａｌＢａｓｉｃ形成的执行文件，弹出图５－１所示的窗口。
图５－１欢迎窗口点击“继续”按纽，弹出图５－２所示的窗口。
如选择均质圆环计算方法，将出现５—３所示窗口，提示均质圆环计算方法的数据文件路径及数据文件名。
第五章程序的界面处理图５－２选择计算方法窗口图５－３均质圆环数据文件路径及文件名窗口在“数据文件路径”下输入计算程序的数据文件所处的路径。
在“数据文件名”下输入数据文件名。
这一步是确保程序执行过程中的输入输出正常进行。
然后，点击“确定”按纽，弹出图５—４所示的“均质圆环数据输入窗口”。
图５－４均质圆环数据输入窗口在图５—４中，可以输入程序执行过程中所需要的数据。
前三个按钮分别为“管片尺寸及地层参数”、“配筋参数”、“千斤顶参数”的数据输入按钮。
第四个按钮为“数据文件写入”按钮。
单击“管片尺寸及地层参数”按钮，弹出“管片尺寸及地层参数卡”，如图５．５所示。
其上有“覆土厚度”、“地下水位”、“管片外径“、管片宽度”、管片厚度“、土容重”、“混凝土容重”、“土的粘接力”、“土的内摩擦角”、“地面附加压力”、“地基反力系数”、“侧向土压系数”、“刚度调整系数”、“弯矩增一３９—第五章程序的界面处理图５－５管片尺寸及地层参数窗口大系数”、“混凝土的弹模”、“钢筋的弹模”、“内力计算角度增量”、“钢筋允许拉应力”、“钢筋允许压应力”、“混凝土允许压应力”。
文章编号:1004—5716(2002)05—94—03中图分类号:U455143 文献标识码:B 盾构隧道管片衬砌的内力分析肖龙鸽,薛文博(中铁隧道集团三处有限公司,广东乐昌512250)摘 要:结合上海市大连路越江隧道的工程特点,采用结构力学解析方法及多种计算模型进行了越江隧道盾构管片衬砌的内力计算,通过对衬砌内力的分析,为目前城市地铁区间盾构隧道管片衬砌内力计算探索出了一条计算模式。
关键词:盾构隧道;管片;衬砌;内力分析1 工程概况上海市大连路越江隧道横穿黄浦江,根据隧道所穿越土层的工程地质、水文地质条件而采用盾构法施工,衬砌采用单层装配式钢筋混凝土衬砌,衬砌外径为 11.040m,衬砌厚度δ= 55cm。
根据地质资料,浦东段沿线地基土按其岩性、时代、成因及物理力学性质差异从上至下可划分为10层,其工程地质特性如下:(1)人工填土层:以杂填土为主,部分素填土。
(2)褐黄～灰黄色粉质粘土:可塑～软塑状,中～高压缩性。
(3)灰色淤泥质粉质粘土:流塑,高压缩性。
(3—a)灰色粉质粘土:很湿～湿,中压缩性。
(4)灰色淤泥质粘土:流塑,高压缩性。
(5—1)灰色粘土:软塑状,高压缩性。
(5—2)灰色粉质粘土:可塑,中压缩性。
(6)暗绿～草黄色粘土:可塑～硬塑状,中压缩性。
(7-1)草黄色砂质粉土:湿,中密,中压缩性。
(7-2)草黄色粉细砂:湿,密实,中压缩性。
2 管片衬砌的内力分析2.1 概述地下结构设计和进行力学计算的模型和方法较多,目前主要采用荷载结构法设计模型和荷载结构法进行计算。
荷载结构法认为地层对结构的作用只是产生作用在地下结构上的荷载,以计算衬砌在荷载作用下产生的内力和变形,荷载结构法又可区分为两类:局部变形理论计算法和共同变形理论计算法。
图1为圆形衬砌常用计算方法的计算简图,其中,图1(a)表示周边承受主动荷载的自由变形圆环,对于松软地层可按自由变形圆环计算内力,图1(b)所示的圆环在侧向作用有弹性抗力,在坚硬地层中圆形衬砌结构内力计算必须考虑弹性抗力的作用。
盾构隧道管片内力计算及配筋优化分析摘要：以北京某在建工程地铁盾构隧道衬砌管片为研究对象，采用修正惯用法（公式法、地基弹簧法）、三维梁～弹簧法分别对衬砌管片在不同地层条件下的受力进行分析（匀质软地层、匀质硬地层、中软下硬地层、中硬下软地层），提出了各种算法和地层条件下，衬砌管片内力的分布和变化规律，经对比分析，结合盾构管片环结构的实际受力环境和特点，得出了指导和优化衬砌管片结构配筋设计的相关结论和建议，提升了结构的安全性和经济性。
关键词：盾构隧道；管片配筋；修正惯用法；三维梁～弹簧法；1 前言在城市轨道交通工程中，单层装配式混凝土管片是盾构隧道常用的衬砌结构型式，衬砌管片设计是盾构隧道结构设计的核心内容，与工程的安全性、经济性和耐久性密切相关。
常用的盾构管片内力计算方法有惯用法、修正惯用法、多铰环法及梁-弹簧模型法[1-3]，这些计算方法主要以二维分析为主，大致地模拟了盾构管片的受力状态，并选取计算结果最大包络进行配筋。
这些算法简便、易于实现，但却未能充分精细地揭示管片的实际内力状态，因此管片配筋针对性较弱，影响工程的经济性。
本次研究以北京某在建工程地铁盾构隧道衬砌管片为研究对象，考虑地层条件和衬砌构造的三维空间特征，充分考虑管片环内接头所引起的刚度下降以及错缝拼装导致的环间传力效应，分别采用修正惯用法（公式法、地基弹簧法）、三维梁～弹簧法对衬砌管片在不同地层条件下的受力进行分析（匀质软地层、匀质硬地层、中软下硬地层、中硬下软地层），通过对分析结论的整理、归纳，总结了各种算法的适用性和不同地质条件下衬砌管片内力的分布和变化规律，以期指导和优化衬砌管片结构设计，提升结构的安全性和经济性。
2 工程概况盾构隧道埋深10.5m～30m，穿越地层分为全断面卵石（匀质硬地层）、全断面粉土、粉质粘土交互（匀质软地层）、仰拱卵石、中部粉土（中软下硬地层）以及中部卵石、下部粉质粘土（中硬下软地层）等四种典型的地层结构（详见图1）。
盾构隧道管片衬砌内力计算方法比较
盾构隧道是现代城市化进程中最常见的地下隧道形式，随着城市的不断发展，越来越多的城市需要建设地下交通隧道。
盾构隧道的管片衬砌内力计算是盾构隧道建设过程中的重要环节。
本文将从几个方面来比较目前常用的盾构隧道管片衬砌内力计算方法。
第一、有限元法
有限元法是目前使用最广泛、应用最为成熟的计算方法之一，它通过离散化相应区域，建立微分方程，利用有限元分析软件来计算应力和应变分布，从而得到管片衬砌的内力。
这种方法的优点是计算结果精确可靠，具有较高的可重复性和可调节性，适合计算各种复杂条件下管片衬砌的内力。
第二、解析法
解析法是一种经典的数学分析方法，通过对管片衬砌的简化模型建立数学解析模型，从而得到内力的解析解。
这种方法的优点是计算速度快，计算结果精度高，适用于简单条件下的管片衬砌内力计算。
缺点是只适用于简单的几何形状，无法应用于复杂的情况。
第三、实验法
实验法是通过对管片衬砌进行特定实验，测量相应的数据，利用数学模型来计算管片衬砌的内力。
这种方法的优点是可以考虑到复杂条件下的多种因素，得到较为真实的内力值，缺点是实验成本较高、操作复杂，而且实验过程有一定的风险。
综上所述，以上三种计算方法各自有其优缺点，应针对不同情况进行选用，最终得到的结果需要结合实际情况进行分析和比较。
在实践中，工程师们应采用不同的计算方法来计算管片衬砌内力，最终得到最为精确、可靠的结果，从而保障盾构隧道建设的安全与可靠。

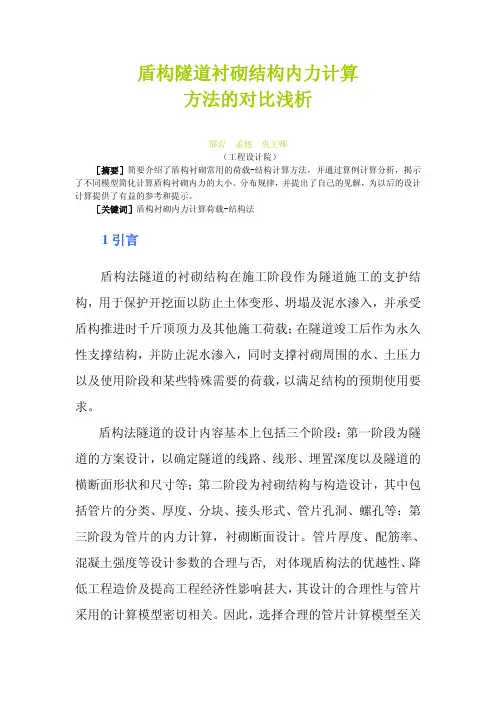

盾构隧道衬砌结构内力计算方法的对比浅析邵岩 孟旭 央王卿（工程设计院）［摘要］简要介绍了盾构衬砌常用的荷载-结构计算方法，并通过算例计算分析，揭示了不同模型简化计算盾构衬砌内力的大小、分布规律，并提出了自己的见解，为以后的设计计算提供了有益的参考和提示。
［关键词］盾构衬砌内力计算荷载-结构法1引言盾构法隧道的衬砌结构在施工阶段作为隧道施工的支护结构，用于保护开挖面以防止土体变形、坍塌及泥水渗入，并承受盾构推进时千斤顶顶力及其他施工荷载；在隧道竣工后作为永久性支撑结构，并防止泥水渗入，同时支撑衬砌周围的水、土压力以及使用阶段和某些特殊需要的荷载，以满足结构的预期使用要求。
盾构法隧道的设计内容基本上包括三个阶段：第一阶段为隧道的方案设计，以确定隧道的线路、线形、埋置深度以及隧道的横断面形状和尺寸等；第二阶段为衬砌结构与构造设计，其中包括管片的分类、厚度、分块、接头形式、管片孔洞、螺孔等；第三阶段为管片的内力计算，衬砌断面设计。
管片厚度、配筋率、混凝土强度等设计参数的合理与否, 对体现盾构法的优越性、降低工程造价及提高工程经济性影响甚大，其设计的合理性与管片采用的计算模型密切相关。
因此，选择合理的管片计算模型至关重要。
2盾构衬砌计算方法介绍目前关于盾构管片的设计还没有统一的设计计算方法，很多时候是用经验类比的方法进行设计。
对于装配式盾构衬砌结构，常采用如图1所示的计算方法。
2.1有限单元法有限单元法通常是基于地层—结构理论，认为衬砌与地层一起构成受力变形的整体,并可按连续介质力学原理来计算衬砌和周边地层的内力和变形。
通常做法是将土体与盾构衬砌联合建模，依靠现代化的ANSYS等有限元计算软件，可以模拟施工过程中隧道衬砌以及周围土体的受力情况。
图1装配式衬砌计算方法但是此种方法有其缺陷，管节的连接处难以简化和建模，通常采用折减整体衬砌刚度的方法来反应纵横向管节连接的影响。
2.2荷载-结构法［1］目前,国内外盾构隧道衬砌结构设计主要以荷载—结构计算模式为主。
《地下铁道》7.5 盾构管片衬砌结构设计计算隧道与地下工程系7.5 盾构管片衬砌结构设计计算1.设计原则盾构法隧道宜采用荷载结构模型和地层结构模型进行结构计算，前者用于常规设计，后者用于特殊设计。
◆管片设计时可将其视为单独承受弯矩、轴力及剪力的线性梁来处理。
◆按相对于横断面方向的设计来决定管片的断面，根据地震及地基沉降的影响等来研究隧道纵断面结构的合理性。
1.设计原则◆荷载模式：浅埋与深埋、水土合算和分算。
◆结构模型：(1) 均质(等刚度)圆环模型在饱和含水软土地层中，主要由于工程上的防水要求，对由装配式衬砌组成的衬砌圆环，其接缝必须具有一定的刚度，以减小接缝变形量。
由于相邻环间接错缝拼装，并设置一定数量的纵向螺栓或在环缝上设有凹凸榫槽，使纵缝刚度有了一定的提高。
因此，圆环可近似地认为是一均质等刚度圆环。
1.设计原则◆结构模型：(2) 多铰圆环结构模型该原理在于圆环多铰衬砌环在主和被动土压作用下产生变形，圆环由一不稳定结构逐渐转变成稳定结构，圆环变形过程中，铰不发生突变。
计算假定：1)适用于圆形结构。
2)衬砌环在转动时，管片或砌块视作刚体处理。
3)衬砌环外围土抗力按均匀分布，土抗力的计算满足对砌环稳定性的要求， 土抗力作用方向全部朝向圆心。
4)计算中不计及圆环与土壤介质间的摩擦力。
5)土抗力和变形间关系按温克尔公式计算。
1.设计原则◆结构模型：在不稳定地层中，多铰圆环结构(铰的数量大于3个)处于结构不稳定状态，当圆环外围土层给圆环结构提供了附加约束，使得随着多铰圆环的变形而提供了相应的地层抗力，于是多铰圆环就处于稳定状态。
在稳定地层中，衬砌环按多铰圆环计算是十分经济合理的。
对圆环变形量要有一定的限制，并对施工要求提出必要的技术措施。
2.管片内力计算(1)均质圆环模型◆按普通圆形结构计算，不同的是因为衬砌圆环是由数块管片拼装而成的，它的刚度不如整体浇筑的圆环，应予以折减。
◆钢筋混凝土管片为0.7，复合管片为0.8，铸铁管片的刚度折减率可取为0.9。
盾构法隧道管片式衬砌结构盾构法隧道管片式衬砌结构是目前在城市地下管道建设中最常见的一种衬砌结构方式。
它以钢管和混凝土管片为衬砌构件，通过地下盾构机械的推进运行，在地下将空洞逐渐变成完整的管道。
下面将详细介绍盾构法隧道管片式衬砌结构。
盾构法隧道管片式衬砌结构由几个主要部分组成：盾构机械、加固千斤顶、进口锁扣和管片。
盾构机械是推进盾构的核心设备，通常由控制室、切土头、推进腔、环片衬砌机、螺旋输送机和尾部推进装置等部分组成。
加固千斤顶用于支撑周围土体，保证施工现场的稳定性。
进口锁扣是一种连接管片的装置，通过进口锁扣可以将各个管片连接在一起形成一个完整的管道。
管片是构成衬砌结构的最主要组成部分，一般由预制的沟槽混凝土组成，具有一定的强度和刚度。
首先，盾构机械进入施工现场，通过切土头将地下土壤切割成碎土，然后通过推进腔将碎土推出机械。
同时，加固千斤顶支撑周围土体，保持施工现场的稳定。
接下来，盾构机械在推进的同时，衬砌机将管片放置在推进腔后部，通过液压机构将管片推送到前部，与前一节管片连接。
随着盾构机械的推进，衬砌机不断放置新的管片，衬砌结构不断延伸。
在衬砌结构施工过程中，需要保证衬砌的质量和密实度。
一般采用现场加压灌浆的方法进行，即在管片周围的空隙中注入水泥浆料，通过固化形成一个坚固的衬砌结构。
这种方法可以提高管片和土体之间的粘结力，增加整个结构的稳定性。
1.施工快速：盾构机械可以同时进行切土、推进和衬砌，施工速度快，能够适应快节奏的城市建设需求。
2.施工质量好：通过现场加压灌浆和管片连接技术，可以保证衬砌的质量和稳定性。
3.对环境的影响小：盾构法施工可以实现无开挖施工，对地表影响小，在城市建设中更加适用。
4.适用范围广：盾构法适用于各种地质条件的隧道施工，可以施工直径较大的隧道，适用范围广泛。
盾构法隧道管片式衬砌结构在城市地下管道建设中具有重要的应用价值。
随着城市化进程的加快，盾构法的应用将会越来越广泛。
