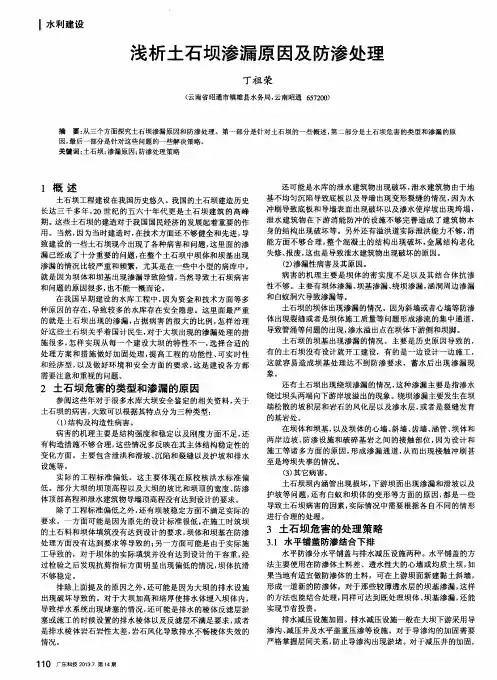

浅析土石坝渗漏原因及防渗处理　

丁祖荣　

（云南省昭通市镇雄县水务局，云南昭通６５７２００）　

摘要：从三个方面探究土石坝渗漏原因和防渗处理。第一部分是针对土石坝的一些概述，第二部分是土石坝危害的类型和渗漏的原　

因，最后一部分是针对这些问题的一些解决策略。　关键词：土石坝；渗漏原因；防渗处理策略　

１概述　

土石坝工程建设在我国历史悠久。我国的土石坝建造历史　

长达三千多年，２Ｏ世纪的五六十年代更是土石坝建筑的高峰　

期。这些土石坝的建造对于我国国民经济的发展起着重要的作　

用。当然，因为当时建造时，在技术方面还不够健全和先进，导　

致建设的一些土石坝现今出现了各种病害和问题，这里面的渗　

漏已经成了十分重要的问题，在整个土石坝中坝体和坝基出现　

渗漏的情况比较严重和频繁，尤其是在一些中小型的病库中，　

就是因为坝体和坝基出现渗漏导致险情，当然导致土石坝病害　

和问题的原因很多，也不能一概而论。　

在我国早期建设的水库工程中，因为资金和技术方面等多　

种原因的存在，导致较多的水库存在安全隐患。这里面最严重　

的就是土石坝出现的渗漏，占据病害的很大的比例，怎样治理　

好这些土石坝关乎着国计民生，对于大坝出现的渗漏处理的措　

施很多，怎样实现从每一个建设大坝的特性不一，选择合适的　

处理方案和措施做好加固处理，提高工程的功能性、可实时性　

和经济型，以及做好环境和安全方面的要求，这是建设各方都　

需要注意和重视的问题。　

２土石坝危害的类型和渗漏的原因　

参阅这些年对于很多水库大坝安全鉴定的相关资料，关于　

土石坝的病害，大致可以根据其特点分为三种类型：　

（１）结构及构造性病害。　

病害的机理主要是结构强度和稳定以及刚度方面不足，还　

有构造措施不够合理，这些情况多反映在其主体结构稳定性的　

变化方面。主要包含泄洪和滑坡、沉陷和裂缝以及护坡和排水　

设施等。　

实际的工程标准偏低。这主要体现在原校核洪水标准偏　

低。部分大坝的坝项高程以及大坝的坡比和坝项的宽度、防渗　

工程技术　Ｃｈｉｎａ　Ｎｅｗ　Ｔｅｃｈｎｏ　ｌｏｇｉｅｓ　ａｎｄ　Ｐｒｏｄｕｃｔｓ圈回　图重豳　●嵋—　■Ｕ　■　■山　■　■　

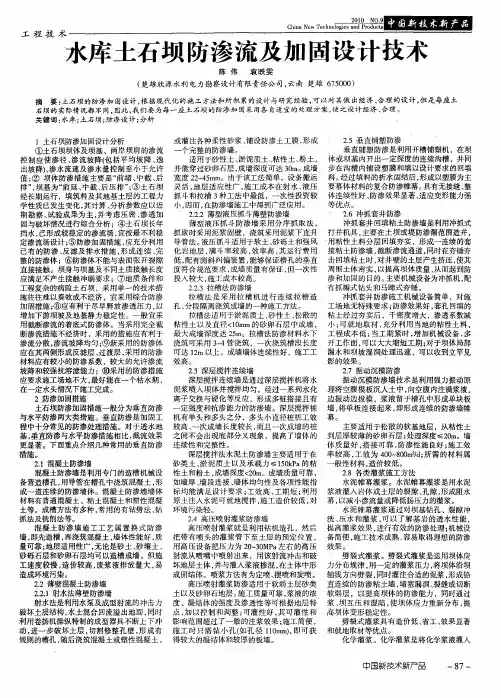

水库土石坝防渗流及加固设计技术　

陈伟　袁呋雯　

（楚雄欣源水利电力勘察设计有限责任公司，云南楚雄６７５０００）　

摘要：土石坝的防渗加固设计，根据现代化的施工方法和所积累的设计与研究经验，可以对其做出经济、合理的设计，但是每座土　

石坝的实际情况都不同，因此，我们要为每一座土石坝的防渗加固采用各自适宜的处理方案，使之设计经济、合理。　

关键词：水库；土石坝；防渗设计；分析　

ｌ土石坝防渗加固设计分析　

①土石坝坝体及坝基、两岸坝肩的渗流　

控制应使渗径、渗流坡降（包括平均坡降、逸　

出坡降）、渗水流速及渗水量控制至小于允许　

值；②坝体防渗措施主要是“前堵、中截、后　

排”，坝基为“前延、中截、后压排”；③土石坝　

经长期运行，填筑料及其地基土层的工程力　

学性质已发生变化，其计算、分析参数应以近　

期勘察、试验成果为主，并考虑压密、渗透加　

固与破坏情况进行综合分析；④土石坝长年　

挡水，已形成较稳定的渗流场，宜按最不利稳　

定渗流场设计；⑤防渗加固措施，应充分利用　

已有的防渗、反滤及排水措施，形成连续、完　

整的防渗体；⑥防渗体不能与表面张开裂隙　

直接接触。坝身与坝基及不同土质接触长度　

应满足不产生接触冲刷要求；⑦地质条件和　

工程复杂的病险土石坝，采用单一的技术措　

施往往难以奏效或不经济，宜采用综合防渗　

加固措施；⑧应有利于尽早释放渗透压力，以　

增加下游坝坡及地基静力稳定性。一般宜采　

用截断渗流的着底式防渗体。当采用完全截　

断渗流措施不经济时，采用的措施应有利于　

渗流分散，渗流坡降均匀；⑨新采用的防渗体　

应在其两侧形成反滤层、过渡层，采用的防渗　

材料应有较小的防渗系数，较大的允许渗流　

坡降和较强抗溶滤能力；⑩采用的防渗措施　

应要求施工场地不大，最好能在一个枯水期，　

在一定水头情况下施工完成。　

２防渗加固措施　

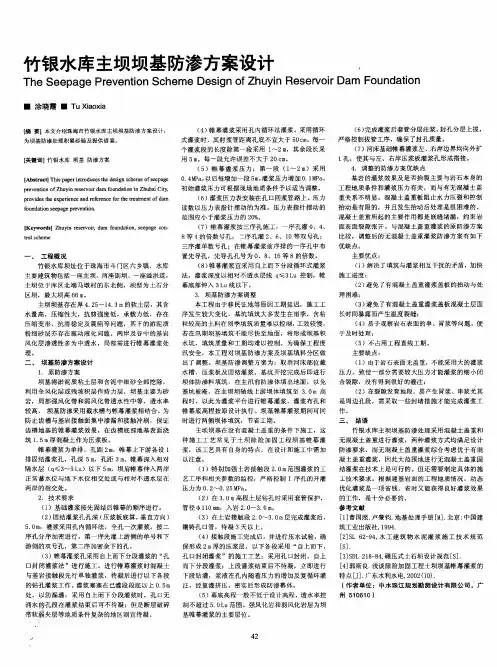

竹银水库主坝坝基防渗方案设计　

Ｔｈｅ　Ｓｅｅｐａｇｅ　Ｐｒｅｖｅｎｔｉｏｎ　Ｓｃｈｅｍｅ　Ｄｅｓｉｇｎ　ｏｆ　Ｚｈｕｙｉｎ　Ｒｅｓｅｒｖｏｉｒ　Ｄａｍ　Ｆｏｕｎｄａｔｉｏｎ　

■涂晓霞●ＴｕＸｉａｏｘｉａ　

【｛商要】本文介绍珠海市竹银水库主坝坝基防渗方案设计　为坝基防渗处理积累经验及提供借鉴。　

【关键词】竹银水库坝基防渗方案　

【Ａｂｓｔｒａｃｔ】Ｔｈｉｓ　ｐａｐｅｒｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｄｅｓｉｇｎ　ｓｃｈｅｍｅ　ｏｆｓｅｅｐａｇｅ　ｐｒｅｖｅｎｔｉｏｎ　ｏｆＺｈｕｙｉｎ　ｒｅｓｅｒｖｏｉｒ　ｄａｍ　ｆｏｕｎｄａｔｉｏｎ　ｉｎ　Ｚｈｕｈａｉ　Ｃｉｔｙ，　

ｐｒｏｖｉｄｅｓｔｈｅ　ｅｘｐｅｒｉｅｎｃｅ　ａｎｄ　ｒｅｆｅｒｅｎｃｅｆｏｒｔｈｅｔｒｅａｔｍｅｎｔ　ｏｆｄａｍ　

ｆｏｕｎｄａｔｉｏｎ　ｓｅｅｐａｇｅ　ｐｒｅｖｅｍｉｏｎ．　

ＩＫｅｙｗｏｒｄｓｌ　Ｚｈｕｙｉｎ　ｒｅｓｅｒｖｏｉｒ，ｄａｍ　ｆｏｕｎｄａｔｉｏｎ，ｓｅｅｐａｇｅ　ｃｏｎ—　

ｔｒｏｌ　ｓｃｈｅｍｅ　

一、工程概况　竹银水库坝址位于珠海市斗门区六乡镇，水库　主要建筑物包括一座主坝、两座副坝、一座溢洪道，　

主坝位于库区北端马墩村的东北侧，坝型为土石分　

区坝，最大坝高６６ｍ。　

主坝坝基存在厚４．２５～１４．３　ｍ的软土层，其含　

水量高，压缩性大，抗剪强度低，承载力低，存在　压缩变形、抗滑稳定及震陷等问题，其下的游泥质　

粉细砂层亦存在震动液化问题。两岸及谷中的基岩　

风化层渗透性多为中透水，局部需进行帷幕灌浆处　理。　二、坝基防渗方案设计　

１．原防渗方案　

坝基将淤泥质粘土层和含泥中细砂全部挖除，　

利用全风化层或残坡积层作持力层，坝基主要为砂　

岩，局部强风化带和弱风化带透水性中等，透水率　较高，坝基防渗采用截水槽与帷幕灌浆相结合。为　

防止齿槽与基岩接触面集中渗漏和接触冲刷，保证　

齿槽地基的帷幕灌浆效果，在齿槽底部地基表面浇　

筑１．５ｍ厚混凝土作为压浆板。　

乖孳　工Ｉ程Ｉ科ｌ技　

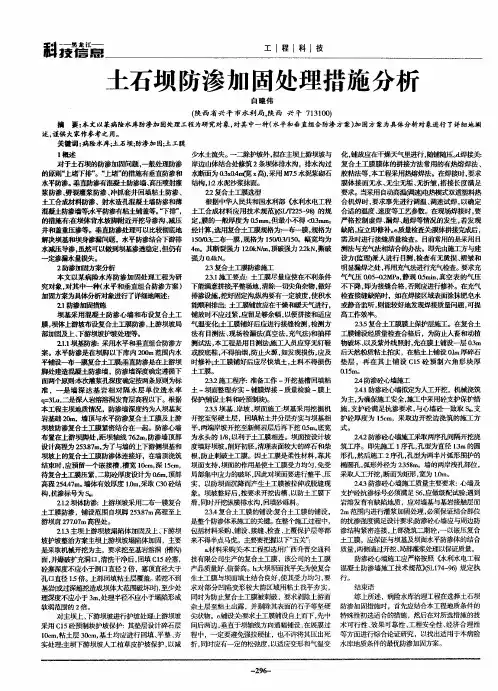

土石坝防渗加固处理措施分析　

白曦伟　

（陕西省兴平市水利局，陕西兴乎７１３１００）　

摘要：本文以某病险水库防渗加固处理工程为研究对象，对其中一种（水平和垂直组合防渗方案）加固方案为具体分析对象进行了详细地阐　

述，谨供大家作参考之用。　

关键词：病险水库；土石坝；防渗加固；土工膜　

ｌ概述　

对于土石坝的防渗加固问题，—般处理防渗　

的原则“上堵下排”。“上堵”的措施有垂直防渗和　水平防渗。垂直防渗有混凝土防渗墙、高压喷射灌　

浆防渗、劈裂灌浆防渗、冲抓套井回填粘土防渗、　

土工合成材料防渗、　混凝土防渗墙等冰平防渗有粘土铺盖等。“下排”，　的措施有：在坝体背水坡脚附近开挖导渗沟、减压　

井和盖重压渗等。垂直防渗处理可以比　地　

解决坝基和＝呗身渗漏问题，水平防渗绪　水减压导渗，虽然可以做到坝基渗透稳定，但仍有　

一定渗漏水量损失。　

２防渗加固方案分析　

本文以某病险水库防渗加固处理工程为研　究对象，对其中一种（水平和垂直组合防渗方案）　加固方案为具体分析对象进行了详细地阐述：　

２１防渗加固措施　

坝基采用混凝土防渗心墙和布设复合土工　膜，坝体Ｅ游坡＝＾琐复合土工膜防渗，上游坝坡局　

部加固及Ｅ、下游坝坡护峨处理等。　

２１．１坝基防渗采用水平和垂直组合防渗方　案。水平防渗是在坝脚以下库内２００ｍ范围内水　

平铺设—布一膜复合士工膜；垂直防渗是在匕游坝　脚处建造混凝土防渗墙，防渗墙深度确定遵循下　

面两个原则．本次灌浆孔深度确定按两条原则为标　准，一是墙深达基岩相对隔水层单位透水率　

ｑ＝３Ｌｕ，＝是深＾岩溶溶洞发育层高程以下。根据　

本工程主坝地质情况，防渗墙深度约为人坝基灰　岩基础２０ｍ，墙顶与水平防渗复合土工膜及匕游　

坝坡防渗复合土工膜紧密结合在—起。防渗心墙　布置在上游坝脚处，距坝轴线７６２ｍ，防渗墙顶部　

设计高程为２５３．８７ｍ，为了与墙的Ｅ下游侧坝基和　

坝坡Ｅ的复合土工膜防渗体连接好，在墙顶浇筑　结束时。应预留—个嵌接槽，槽宽１０ｅｒａ，深１５ｅｒａ，　待复合土工膜压紧，二期砼厚度设计为０．６ｍ，顶部
