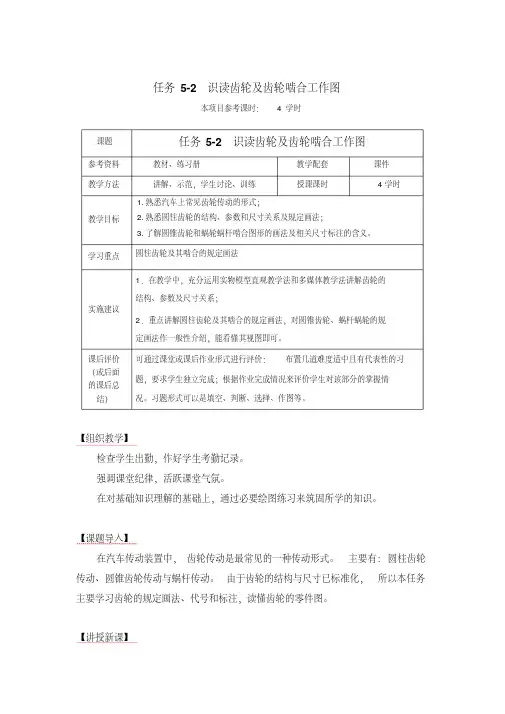

汽车零件图教案

任务5-2 识读齿轮及齿轮啮合工作图

本项目参考课时：4 学时

课题任务5-2 识读齿轮及齿轮啮合工作图

参考资料教材、练习册教学配套课件

教学方法讲解、示范，学生讨论、训练授课课时4学时

教学目标1.熟悉汽车上常见齿轮传动的形式；2.熟悉圆柱齿轮的结构、参数和尺寸关系及规定画法；3.了解圆锥齿轮和蜗轮蜗杆啮合图形的画法及相关尺寸标注的含义。

学习重点圆柱齿轮及其啮合的规定画法

实施建议1．在教学中，充分运用实物模型直观教学法和多媒体教学法讲解齿轮的结构、参数及尺寸关系；

2．重点讲解圆柱齿轮及其啮合的规定画法，对圆锥齿轮、蜗杆蜗轮的规定画法作一般性介绍，能看懂其视图即可。

课后评价（或后面的课后总结）可通过课堂或课后作业形式进行评价：布置几道难度适中且有代表性的习

题，要求学生独立完成；根据作业完成情况来评价学生对该部分的掌握情况。习题形式可以是填空、判断、选择、作图等。

【组织教学】

检查学生出勤，作好学生考勤记录。

强调课堂纪律，活跃课堂气氛。

在对基础知识理解的基础上，通过必要绘图练习来筑固所学的知识。

【课题导入】

在汽车传动装置中，齿轮传动是最常见的一种传动形式。主要有：圆柱齿轮传动、圆锥齿轮传动与蜗杆传动。由于齿轮的结构与尺寸已标准化，所以本任务

主要学习齿轮的规定画法、代号和标注，读懂齿轮的零件图。

【讲授新课】

一、教学内容汽车上传动齿轮形式，如图5-2-1所示：

（1）圆柱齿轮：用于两平行轴之间的传动；

（2）圆锥齿轮：用于两相交轴之间的传动；（3）蜗轮蜗杆：用于两交叉轴之间的传动。

（a）圆柱齿轮（b）圆锥齿轮（c）蜗杆蜗轮

图5-2-1 齿轮传动形式（一）圆柱齿轮

圆柱齿轮的轮齿有直齿、斜齿和人字齿三种。按齿廓曲线又可分为渐开线齿

轮、圆弧齿轮、摆线齿轮等。本任务着重介绍渐开线齿廓圆柱齿轮的尺寸关系和

规定画法。

1．直齿圆柱齿轮结构、名称及代号，如图5-2-2所示。直齿圆柱齿轮的齿向与齿轮

轴线平行，直齿轮在齿轮传动中应用最广。

福州市第二高级技工学校

教 案 纸

课程名称 机械识图 授课教师 崔明军

授课班级 09数控1班/2班 教案审批意见

授课日期

授课时数 2课时

课 题 §7—5读零件图

教学目的 1、 掌握读零图的方法和步骤，

2、 能读懂中等复杂的四类典型零件图（视图数伟4～5个，尺寸数目为20～30个）

教学重点 读零件图能力的应用和进一步提高

教学难点 读零件图能力的应用和进一步提高

教 具 教 具：实物：“齿轮油泵”；挂图：“齿轮油泵泵体零件图”、“刹车支架零件图”

作业布置 习题册P77。

其他 复习本节内容，

预习下节内容。

教学过程：

一、复习旧课

1、配合代号在图样上的标注方法。

2、形位公差标注方法的几个要点。

二、教学内容

（一）读零件图的要求

1、了解零件的名称、用途、材料和数量等。

2、了解组成零件各部分结构形状的特点、功用，以及它们之间的相对位置；

3、了解零件的尺寸标注、制造方法和技术要求。

（二）读零件图的方法和步骤

1、看标题栏

首先看标题栏，了解零件的名称、材料、比例等，并浏览全图，对零件有个概括了解，如：零件属什么类型，大致轮廓和结构等。

2、表达方案分析

根据视图布局，首先确定主视图，围绕主视图分析其它视图的配置。对于剖视图、断面图要找到剖切位置及方向，对于局部视图和局部放大图要找到投影方向和部位，弄清楚各个图形彼此间的投影关系。

3、形体分析

首先利用形体分析法，将零件按功能分解为主体、安装、联接等几个部分，然后明确每一部分在各个视图中的投影范围与各部分之间的相对位置，最后仔细分析每一部分的形状和作用。

4、分析尺寸和技术要求

根据零件的形体结构，分析确定长、宽、高各方向的主要基准。分析尺寸标注和技术要求，找出各部分的定形和定位尺寸，明确哪些是主要尺寸和主要加工面，进而分析制造方法等，以便保证质量要求。

5、综合考虑

综上所述，将零件的结构形状、尺寸标注及技术要求综合起来，就能比较全面地阅读这张零件图。在实际读图过程中，上述步骤常常是穿插进行的。

第八章 零件图

一、本章重点：

1．对零件的结构进行分析；

2．了解零件图的内容，掌握零件图的画图步骤；

3．零件图的视图选择；

4．零件的尺寸标注和技术要求；

5．零件图的阅读。

二、本章难点：

1．零件结构的工艺性以及加工过程和方法；

2．零件视图选择中的正确、完全、清晰、合理的含义；

3．零件的尺寸标注，要了解设计基准和工艺基准的含义；

4．阅读零件图。

三、本章要求：

通过本章的学习，应能绘制和阅读中等复杂的零件图，并应做到：视图选择正确、合理，表达完全、清晰，尺寸标注符合国家标准要求，并有一定的技术要求。使所绘零件图接近实际图纸。

四、本章内容

§8-1 零件图概述

以轴承座零件图为例：

零件图一般包括下列内容：

1、图形 用一组图形将零件各部分的结构和形状正确、完整、清晰地表达出来。

2、尺寸 将零件上各组成部分的形状及其相对位置的尺寸正确、完整、清晰、合理地标注出来。

3、技术要求 对零件在制造和检验时应达到的各项技术指标、要求，用规定的代号或文字注写出来。

4、标题栏 表明零件的名称、材料、数量、绘图比例、图号、日期及设计、绘图人员签名等。

§8-2 零件图的视图选择

一、主视图的选择

零件的表达是综合考虑零件的结构特点、加工方法，以及它在机器（部件）中所处的位置等因素来确定的。为了能正确、完整、清晰地表达零件的结构形状，应对主视图的选择、视图数量以及表达方法的确定进行认真考虑。

1、考虑零件的安放位置 2、考虑零件的投射方向

二、其他视图的选择

通过其他视图的选择，以弥补主视图表达的不足，达到完整、清晰地表达零件的目的。

三、典型零件的表达方法

1、轴套类零件的表达方法

一般将轴线水平放置，垂直轴线方向作为主视图的投射方向。主视图上应能看到键槽或孔的投影，并对其作断面图或局部剖视，也可以加上必要的局部视图或向视图。对于套类零件，主视图多采用水平放置的全剖视图。如图所示：

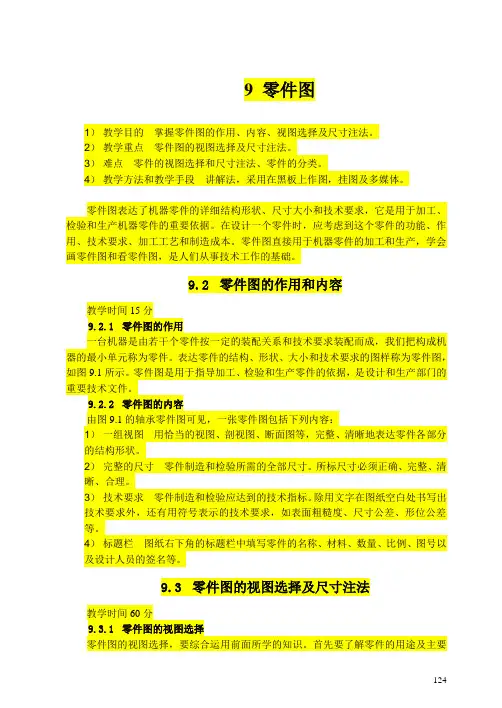

124 9 零件图

1） 教学目的 掌握零件图的作用、内容、视图选择及尺寸注法。

2） 教学重点 零件图的视图选择及尺寸注法。

3） 难点 零件的视图选择和尺寸注法、零件的分类。

4） 教学方法和教学手段 讲解法，采用在黑板上作图，挂图及多媒体。

零件图表达了机器零件的详细结构形状、尺寸大小和技术要求，它是用于加工、检验和生产机器零件的重要依据。在设计一个零件时，应考虑到这个零件的功能、作用、技术要求、加工工艺和制造成本。零件图直接用于机器零件的加工和生产，学会画零件图和看零件图，是人们从事技术工作的基础。

9.2 零件图的作用和内容

教学时间15分

9.2.1 零件图的作用

一台机器是由若干个零件按一定的装配关系和技术要求装配而成，我们把构成机器的最小单元称为零件。表达零件的结构、形状、大小和技术要求的图样称为零件图，如图9.1所示。零件图是用于指导加工、检验和生产零件的依据，是设计和生产部门的重要技术文件。

9.2.2 零件图的内容

由图9.1的轴承零件图可见，一张零件图包括下列内容：

1） 一组视图 用恰当的视图、剖视图、断面图等，完整、清晰地表达零件各部分的结构形状。

2） 完整的尺寸 零件制造和检验所需的全部尺寸。所标尺寸必须正确、完整、清晰、合理。

3） 技术要求 零件制造和检验应达到的技术指标。除用文字在图纸空白处书写出技术要求外，还有用符号表示的技术要求，如表面粗糙度、尺寸公差、形位公差等。

4） 标题栏 图纸右下角的标题栏中填写零件的名称、材料、数量、比例、图号以及设计人员的签名等。

9.3 零件图的视图选择及尺寸注法

教学时间60分

9.3.1 零件图的视图选择

零件图的视图选择，要综合运用前面所学的知识。首先要了解零件的用途及主要

125 加工方法，才能合理地选择视图。对于较复杂的零件，可拟定几种不同的表达方案进行对比，最后确定合理的表达方案。
