UML之⽤例图

⽤例图

⽤例图是⽤来描述系统功能的技术，表⽰⼀个系统中⽤例与参与者及其关系的图，主要⽤于需求分析阶段。

⽤例图的基本组成元素：参与者、⽤例、元素之间的关系。

⽤例图使⽤范围：需求分析1.捕获需求。描述功能需求、⾏为需求（系统要完成什么任务）

2.分析需求。明确类和对象，建⽴之间的关系

⽤例图的基本概念1、⽤例图是表⽰⼀个系统中⽤例与参与者关系之间的图。它描述了系统中相关的⽤户和系统对不同⽤户提供的功能和服务。

2、⽤例图相当于从⽤户的视⾓来描述和建模整个系统，分析系统的功能与⾏为。

3、⽤例图中的主要元素包括参与者、⽤例以及元素之间的关系。此外，⽤例图还可以包括注解和约束，也可以使⽤包将图中的元素组合成模块。

如：

参与者的概念1、参与者是与系统主体交互的外部实体的类元，描述了⼀个或⼀组与系统产⽣交互的外部⽤户或外部事物。

2、参与者位于系统边界之外，⽽不是系统的⼀部分。

3、参与者是从现实世界中抽象出来的⼀种形式，却不⼀定确切对应的现实中的某个特定对象。

符号：

如何确定参与者？

通过对参与者进⾏关注和分析，我们可以把重点放在如何与系统交互这⼀问题上，便于进⼀步确定系统的边界。另外，参与者也决定了系统需求的完整性。

确定参与者可以从以下⼏个⾓度来考虑：1）为系统提供输⼊的⼈或事物

2）接收系统输出的⼈或事物

3）需要接⼊的第三⽅系统或设备

4）时间是否会触发某些事件

5）负责⽀持或维护系统中信息的⼈

系统中的参与者⼀般可以分为四类：

主要业务参与者：主要从⽤例的执⾏中获得好处的关联⼈员。

主要系统参与者：直接同系统交互以发起或触发业务或系统事件的关联⼈员。

外部服务参与者：响应来⾃⽤例的请求的关联⼈员。

外部接收参与者：从⽤例中接收某些价值或输出的⾮主要的关联⼈员。

参与者的泛化关系

当系统中的⼏个参与者既扮演⾃⾝的⾓⾊，同时也有更⼀般化的⾓⾊时，可以通过建⽴泛化关系来进⾏描述。

与类相似，⽗参与者可以是抽象的，即不能创建⼀个⽗参与者的直接实例，这就要求属于抽象⽗参与者的外部对象⼀定能够属于其⼦参与者之⼀。

酒店管理系统_UML建模分析

酒店管理系统是一种旅游和酒店业中广泛使用的技术解决方案。这种系统可以用来管理调度酒店客房，预订和支付酒店客房，并跟踪客户的偏好和习惯。在本篇文章中，我们将重点分析酒店管理系统中的UML建模分析，探讨如何使用UML建模分析来设计和开发一个高效的酒店管理系统。

UML是一种用于软件开发的图形化建模语言，其中包含多种概念模型、用例、类和序列图等模型。通过使用这种语言，开发人员可以更好地理解系统的结构、行为和功能，以此来实现系统的可靠性和可扩展性。

首先，考虑用例模型。酒店管理系统的用例模型应该具有以下几个方面：客户注册、房间预订、支付房间费用、查看预订、取消预订和管理客户信息等。这些用例可以通过用例图来表示。

下一个方面是类模型。一个良好的类模型应该具有上述用例模型中所述的类，并有一个房间和一个客户类。此外，还需要一个订单类来跟踪客户的订单。房间类应该具有房间类型和房间号属性，客户类应该具有名字、地址和支付信息属性，订单类应该具有订单号、客户信息、订单状态、房间订单等属性。这些类可以通过类图来表示。

接下来是顺序图。顺序图应该描述每个用例的行为以及对象之间的交互。例如，在房间预订用例中，客户将选择要预订的房间类型和日期，该信息将被发到订单类，然后订单类将与房间类进行交互来预订房间。这些对象之间的交互可以用顺序图来描述。

最后是活动图。活动图可以用来显示系统的流程。例如，在取消预订用例中，客户将提供订单号和取消原因，该信息将被发送到订单类，并将执行一系列操作，如更新订单状态和发送取消确认电子邮件给客户。

总体而言，使用UML建模分析可以帮助开发人员更好地理解系统的结构、行为和功能，从而提高酒店管理系统的可靠性和可扩展性。因此，在设计和开发酒店管理系统的过程中，使用UML建模分析非常重要。

uml建模实例100例

UML（统一建模语言）是一种用于软件开发的标准建模语言，它可以帮助开发人员更好地理解、设计和实现软件系统。下面是100个UML建模实例。

1. 用例图：描述系统功能和外部用户的行为。

2. 活动图：描述系统中的过程和活动，通常用来描述系统的业务流程。

3. 类图：描述系统中的类、属性和方法、关系等。

4. 对象图：描述系统中的对象及其关系。

5. 状态图：描述系统中的对象或类的状态和状态转换。

6. 序列图：描述系统中的对象或类之间的交互过程。

7. 协作图：描述系统中的对象或类之间的协作过程。

8. 构件图：描述系统的组成部分和它们之间的关系。

9. 部署图：描述系统的物理部署结构和组件之间的关系。

10. 通信图：描述系统中的对象之间的消息传递。

11. 包图：描述系统中的包和它们之间的关系。

12. 组合结构图：描述系统中的组成部分和它们之间的组合关系。

13. 时序图：描述系统中的对象或类之间的时间关系。

14. 交互概述图：描述系统中的对象或类之间的协作过程。

15. 系统顺序图：描述系统中的对象或类之间的时间关系。

16. 概念图：描述系统中的概念和它们之间的关系。

17. 数据流图：描述系统中的数据流和处理过程。

18. 流程图：描述系统中的过程和流程。

19. 参与者图：描述系统中的参与者和它们之间的关系。

20. 视图图：描述系统中的视图和它们之间的关系。

21. 规则图：描述系统中的规则和它们之间的关系。

22. 用例图扩展点：描述用例图中的扩展点和它们之间的关系。

23. 活动图扩展点：描述活动图中的扩展点和它们之间的关系。

24. 类图扩展点：描述类图中的扩展点和它们之间的关系。

25. 对象图扩展点：描述对象图中的扩展点和它们之间的关系。

26. 状态图扩展点：描述状态图中的扩展点和它们之间的关系。

27. 序列图扩展点：描述序列图中的扩展点和它们之间的关系。

如有你有帮助，请购买下载，谢谢！

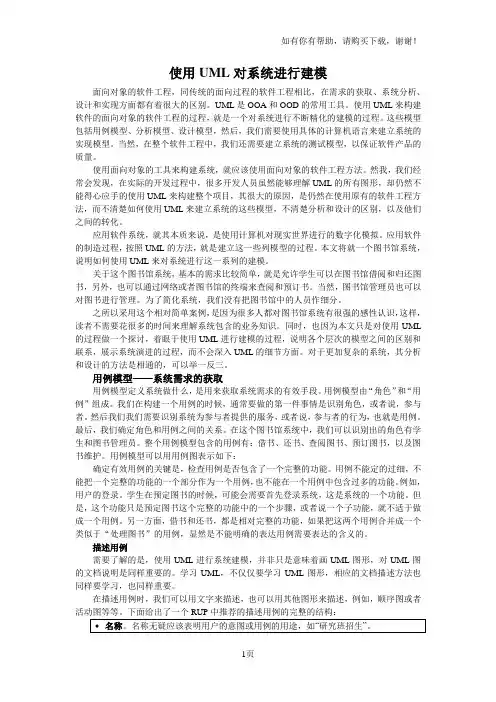

1页 使用UML对系统进行建模

面向对象的软件工程，同传统的面向过程的软件工程相比，在需求的获取、系统分析、设计和实现方面都有着很大的区别。UML是OOA和OOD的常用工具。使用UML来构建软件的面向对象的软件工程的过程，就是一个对系统进行不断精化的建模的过程。这些模型包括用例模型、分析模型、设计模型，然后，我们需要使用具体的计算机语言来建立系统的实现模型。当然，在整个软件工程中，我们还需要建立系统的测试模型，以保证软件产品的质量。

使用面向对象的工具来构建系统，就应该使用面向对象的软件工程方法。然我，我们经常会发现，在实际的开发过程中，很多开发人员虽然能够理解UML的所有图形，却仍然不能得心应手的使用UML来构建整个项目，其很大的原因，是仍然在使用原有的软件工程方法，而不清楚如何使用UML来建立系统的这些模型，不清楚分析和设计的区别，以及他们之间的转化。

应用软件系统，就其本质来说，是使用计算机对现实世界进行的数字化模拟。应用软件的制造过程，按照UML的方法，就是建立这一些列模型的过程。本文将就一个图书馆系统，说明如何使用UML来对系统进行这一系列的建模。

关于这个图书馆系统，基本的需求比较简单，就是允许学生可以在图书馆借阅和归还图书，另外，也可以通过网络或者图书馆的终端来查阅和预订书。当然，图书馆管理员也可以对图书进行管理。为了简化系统，我们没有把图书馆中的人员作细分。

之所以采用这个相对简单案例，是因为很多人都对图书馆系统有很强的感性认识，这样，读者不需要花很多的时间来理解系统包含的业务知识。同时，也因为本文只是对使用UML的过程做一个探讨，着眼于使用UML进行建模的过程，说明各个层次的模型之间的区别和联系，展示系统演进的过程，而不会深入UML的细节方面。对于更加复杂的系统，其分析和设计的方法是相通的，可以举一反三。

用例模型——系统需求的获取

用例模型定义系统做什么，是用来获取系统需求的有效手段。用例模型由“角色”和“用例”组成。我们在构建一个用例的时候，通常要做的第一件事情是识别角色，或者说，参与者。然后我们我们需要识别系统为参与者提供的服务，或者说，参与者的行为，也就是用例。最后，我们确定角色和用例之间的关系。在这个图书馆系统中，我们可以识别出的角色有学生和图书管理员。整个用例模型包含的用例有：借书、还书、查阅图书、预订图书，以及图书维护。用例模型可以用用例图表示如下：
