IC设计流程讲义

ic设计流程的先后顺序

IC设计流程的先后顺序可以分为以下几个步骤：

1.定义设计规格：在开始IC设计之前，需要明确这个芯片的设计规格和需求。这包括确定芯片的功能、性能要求、功耗、工作频率等等。设计规格的准确定义对后续设计步骤非常重要。

2.系统级设计：在系统级设计阶段，设计人员会将整个系统的功能进行划分和定义，确定各个模块之间的接口和通信方式。这一阶段还可能包括算法设计和建立性能模型等。

3.架构设计：架构设计进行具体芯片内部功能的划分和组织。设计人员需要根据功能要求和非功能要求，确定芯片中各个模块的划分，并建立模块之间的逻辑结构和通信方式。

4. 逻辑设计：在逻辑设计阶段，设计人员主要负责将功能要求转化为数字逻辑电路。这一阶段的主要任务是使用硬件描述语言（如Verilog或VHDL）来描述各个功能模块的功能，然后对这些模块进行综合、优化和验证。

5.线路和物理设计：线路设计包括电路设计、布局设计和布线设计。电路设计是指将逻辑电路转化为物理电路，包括选择和设计电路的各个组成部分，如逻辑门、触发器等。布局设计是指确定电路中各个元件的位置和相互关系。布线设计是将元件之间连接的路径进行规划和优化。

6.设计验证：设计验证是确保设计工作符合规格要求的一个重要步骤。在设计验证中，设计人员使用仿真工具来验证设计的正确性，并进行功能验证、时序验证和功耗验证等。这一步骤帮助设计人员发现和修复设计中的错误和问题。 7.物理验证：物理验证主要是为了保证物理设计的正确性，并确保设计在布局和布线阶段的实现是否满足规定的约束和特定的目标。物理验证通常包括设计规则检查（DRC）、布局与尺寸规则检查（LVS）、电器规则检查（ERC）等。

8.仿真和验证：设计完成后，需要对芯片进行全面的仿真和验证以确保芯片的正确性和性能。这包括行为仿真、时序仿真、功耗仿真等。

9.制造准备：制造准备是确定制造芯片所需的流程、工艺和设备，并生成相应的工艺文件和掩模文件。这是为了让芯片制造工厂按照这些文件进行芯片的制造。

IC芯片设计制造到封装全流程

IC（Integrated Circuit）芯片是一种集成电路，将多个电子元件（晶体管、电容器、电阻器等）以及互连线路集成到一个硅片上，从而实现多个电子元件之间的功能互联。芯片制造过程包括设计、加工制造、封装测试三个主要阶段。

首先是IC芯片设计阶段。这个阶段主要包括功能设计、电路设计、物理设计和验证等步骤。功能设计是根据芯片应用场景和需求，确定芯片的功能、性能和特性要求。电路设计是根据功能设计的要求，使用逻辑门和基本电子元件组成电路，并进行仿真验证。物理设计是将电路设计转化为硅片上的布图，包括电路布局、布线、填充等步骤。验证阶段是对设计的功能和性能进行仿真和验证，确保芯片可以满足要求。

接下来是IC芯片加工制造阶段。这个阶段主要包括晶圆加工和工序加工两个部分。晶圆加工是将硅片进行切割和清洗，然后在表面涂覆一层绝缘层。工序加工是在绝缘层上逐层添加金属、半导体等材料，通过光刻、薄膜沉积、离子注入、扩散等工艺步骤，形成多层电路的结构。每个层次的电路都会进行检测和测试，确保加工质量和性能。

最后是IC芯片封装测试阶段。这个阶段主要包括封装、测试和分选三个环节。封装是将加工好的晶圆切割成单个芯片，并通过焊接等方式固定在封装底座上，形成完成的芯片。测试是对封装完成的芯片进行功能和性能测试，以确保芯片的质量和性能符合设计要求。最后，对测试合格的芯片进行分选，按照不同的要求和规格进行分级和分批。

整个IC芯片的设计制造到封装全流程，需要多个部门和环节的紧密协作。设计部门负责芯片功能设计和物理设计，加工制造部门负责硅片加工和工序加工，封装测试部门负责芯片的封装和测试。在整个流程中，还需要严格的质量控制和管理，确保产品的稳定性和可靠性。

随着科技的不断发展，IC芯片的设计与制造流程也在不断演进和改进。更高集成度、更小尺寸、更高性能的芯片正在不断涌现，为各行各业的发展提供了强大的技术支持。

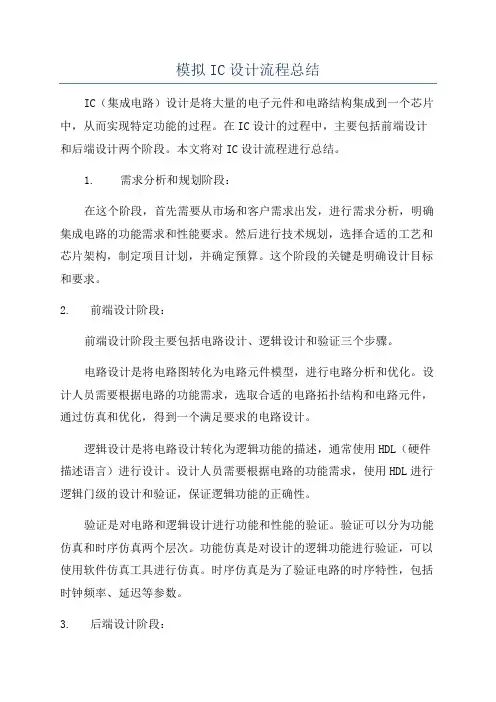

模拟IC设计流程总结

IC（集成电路）设计是将大量的电子元件和电路结构集成到一个芯片中，从而实现特定功能的过程。在IC设计的过程中，主要包括前端设计和后端设计两个阶段。本文将对IC设计流程进行总结。

1. 需求分析和规划阶段：

在这个阶段，首先需要从市场和客户需求出发，进行需求分析，明确集成电路的功能需求和性能要求。然后进行技术规划，选择合适的工艺和芯片架构，制定项目计划，并确定预算。这个阶段的关键是明确设计目标和要求。

2. 前端设计阶段：

前端设计阶段主要包括电路设计、逻辑设计和验证三个步骤。

电路设计是将电路图转化为电路元件模型，进行电路分析和优化。设计人员需要根据电路的功能需求，选取合适的电路拓扑结构和电路元件，通过仿真和优化，得到一个满足要求的电路设计。

逻辑设计是将电路设计转化为逻辑功能的描述，通常使用HDL（硬件描述语言）进行设计。设计人员需要根据电路的功能需求，使用HDL进行逻辑门级的设计和验证，保证逻辑功能的正确性。

验证是对电路和逻辑设计进行功能和性能的验证。验证可以分为功能仿真和时序仿真两个层次。功能仿真是对设计的逻辑功能进行验证，可以使用软件仿真工具进行仿真。时序仿真是为了验证电路的时序特性，包括时钟频率、延迟等参数。

3. 后端设计阶段： 后端设计阶段主要包括物理设计和验证两个步骤。

物理设计是将逻辑设计转化为布局设计和布线设计。布局设计是将电路的逻辑单元进行合理的布置，包括电路的位置、大小和布局。布线设计是将电路的逻辑单元通过合适的连线进行连接，形成电路结构。物理设计需要考虑电路的功耗、时序、面积等多个方面的要求。

验证是对物理设计的正确性进行验证。物理设计可以通过布局、布线规则的检查和仿真，确保物理设计满足电路的功能和性能要求。

4. 芯片制造和测试阶段：

芯片制造是将IC设计转化为实际的芯片制造过程。制造流程包括掩膜制作、衬底制作、外延、掺杂、化学机械抛光、光刻、蚀刻等工艺步骤，最终得到集成电路芯片。

IC设计流程

1.使用语言:VHDL/verilog HDL

2.各阶段典型软件介绍:

输入工具: Summit Summit 公司

仿真工具: VCS, VSS Synopsys 公司

综合器: DesignCompile, BC Compile Synopsys 公司

布局布线工具:Preview 和Silicon Ensemble Cadence 公司

版图验证工具:Dracula, Diva Cadence 公司

静态时序分析: Prime Time Synopsys 公司

测试: DFT Compile Synopsys 公司

3.流程

第一阶段:项目策划

形成项目任务书(项目进度，周期管理等)。流程:【市场需求--调研--可行性研究--论证--决策--任务书】。 第二阶段:总体设计

确定设计和目标，进一步明确芯片功能、内外部性能要求，参数指标,论证各种可行方案，选择最佳方式，加工厂家，工艺水准。流程:【需求分析--系统方案--系统设计--系统仿真】。 第三阶段: 详细设计和可测性设计

分功能确定各个模块算法的实现结构，确定设计所需的资源按芯片的要求，速度，功耗，带宽，增益，噪声，负载能力，工作温度等和时间，成本，效益要求

选择加工厂家，实现方式，(全定制，半定制，ASIC，FPGA等);可测性设计与时序 分析可在详细设计中一次综合获得，可测性设计常依据需要采用

FullScan，PartScan等方式，可测性设计包括带扫描链的逻辑单元，ATPG，以及边界扫描电路BoundScan，测试Memory的BIST。流程:【逻辑设计--子

功能分解--详细时序框图--分块逻辑仿真--电路设计(算法的行为级，RTL级描述)--功能仿真--综合(加时序约束和设计库)--电路网表--网表仿真】。

第四阶段:时序验证与版图设计

静态时序分析从整个电路中提取出所有时序路径，然后通过计算信号沿在路径上的延迟传播，找出违背时序约束的错误(主要是SetupTime 和 HoldTime),
