压差液位计原理

液位计的工作原理解析

液位计是一种用于测量容器中液体高度的仪器设备。它广泛应用于工业、化工、石油等领域，对于液位的准确测量具有重要意义。本文将解析液位计的工作原理，帮助读者深入了解其工作机制。

液位计的工作原理主要分为以下几种类型：

1. 装置式液位计：

装置式液位计通过在容器内部安装一定数量的装置来实现液位的测量。常见的装置式液位计包括浮子式液位计、悬臂式液位计等。

浮子式液位计利用浮子的浮沉来判断液位的高低。当液位上升时，浮子也随之上升，反之则下降。通过与浮子相连的指示器或传感器，可以读取液位的高度。

悬臂式液位计则通过在容器内部安装一根悬臂来测量液位。悬臂在一端固定，另一端连接有一个浮子或者浮子组合。当液位上升时，浮子随之上升，悬臂也随之倾斜。通过测量悬臂的倾斜角度或者倾斜程度，可以得到液位的高度。

2. 压力式液位计：

压力式液位计通过测量液位所造成的压力差来达到液位测量的目的。常见的压力式液位计有差压式液位计和气泡液位计。 差压式液位计利用液体所施加的静压与液位高度成正比的原理来测量液位。它通过在容器底部和液位上方分别安装压力传感器，测量两者之间的压差，并据此推算出液位的高度。

气泡液位计则利用液体与气体之间的比重差异来测量液位。它在容器底部设置一层气袋或者导空管，在液面高度变化时，气袋内的气体或者导管内的液体由于压力变化而产生波动，通过测量波动频率或者压力的变化程度，可以得知液位的高度。

3. 雷达式液位计：

雷达式液位计利用雷达波的传播和回波来测量液位。它通过发射出的雷达信号与液位的表面相互作用，返回的回波信号被接收并处理，然后计算得出液位的高度。

雷达式液位计具有非接触式测量的优势，适用于各种液体介质和环境条件，并且具有较高的精度和稳定性。

总结：

液位计的工作原理多种多样，不同类型的液位计适用于不同的场景和需求。装置式液位计通过装置的位置变化来测量液位，压力式液位计通过压力差来测量液位，而雷达式液位计则利用雷达波的传播和回波来测量液位。选用适合的液位计类型能够保证液位测量的准确性和稳定性，提高工业生产的效率和质量。 通过本文对液位计工作原理的解析，读者可以对液位计有更深入的了解，为实际使用和维护提供参考依据。液位计作为一项重要的测量工具，为各行各业的液位控制提供了有效的手段和保障。

差压式液位计计算公式

h=(P-P0)/ρg

其中

h表示液位的高度（单位为米）；

P表示液体在液位高度处的总压力（单位为帕斯卡，Pa）；

P0表示液体在容器底部的压力（单位为帕斯卡，Pa）；

ρ表示液体的密度（单位为千克/立方米，kg/m³）；

g表示重力加速度（单位为米/秒的平方，m/s²）。

公式中的P-P0表示液体在液位高度上方的压力和底部的压力的差值。这个差值正比于液体所产生的静压力，也就是液体的重力作用。

公式中的ρg表示液体的重力作用。由于液体的密度ρ和重力加速度g都是常量，所以液体的重力作用也是个固定值。

通过测量液体在液位高度处和底部的压差，并与液体的重力作用进行比较，可以计算出液位的高度h。

需要注意的是，公式中的压力单位必须保持一致，一般都使用国际单位制（SI）中的帕斯卡（Pa）。

在实际应用中，为了提高测量的精确度，需要考虑液体的密度和重力加速度的变化。有些应用场景中，液体的密度可能会发生变化，比如温度变化会导致液体密度的变化。此时需要对液体的密度进行校正。重力加速度在不同地点也有不同的值，因此在不同地点使用差压式液位计时，需要考虑当地的重力加速度的值。 此外，差压式液位计还可以根据测量原理的不同分为两类。一种是利用波浪管原理的差压式液位计，另一种是利用气动波浪管原理的差压式液位计。两者的测量原理有一些细微的差别，但基本的计算公式都是相同的。

综上所述，差压式液位计计算液位的公式是通过测量液体静压力的差值来计算液位的高度。公式中考虑了液体的压力差、液体的密度和重力加速度。在实际应用中，还需要根据具体的情况进行校正和修正。

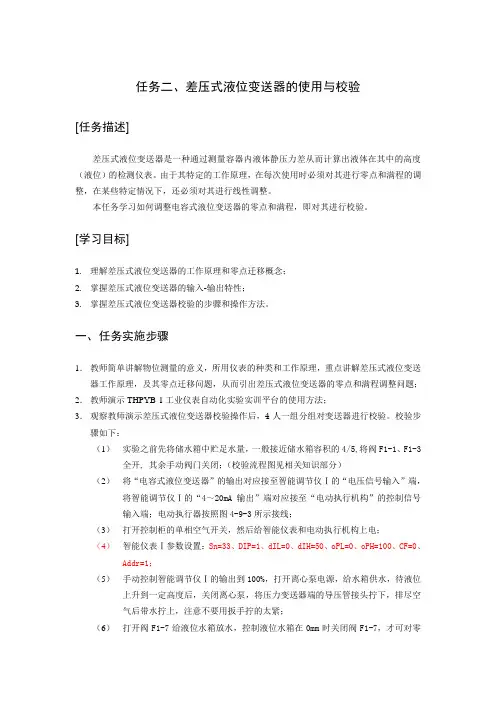

任务二、差压式液位变送器的使用与校验

[任务描述]

差压式液位变送器是一种通过测量容器内液体静压力差从而计算出液体在其中的高度（液位）的检测仪表。由于其特定的工作原理，在每次使用时必须对其进行零点和满程的调整，在某些特定情况下，还必须对其进行线性调整。

本任务学习如何调整电容式液位变送器的零点和满程，即对其进行校验。

[学习目标]

1. 理解差压式液位变送器的工作原理和零点迁移概念；

2. 掌握差压式液位变送器的输入-输出特性；

3. 掌握差压式液位变送器校验的步骤和操作方法。

一、 任务实施步骤

1． 教师简单讲解物位测量的意义，所用仪表的种类和工作原理，重点讲解差压式液位变送器工作原理，及其零点迁移问题，从而引出差压式液位变送器的零点和满程调整问题；

2． 教师演示THPYB-1工业仪表自动化实验实训平台的使用方法；

3． 观察教师演示差压式液位变送器校验操作后，4人一组分组对变送器进行校验。校验步骤如下：

（1） 实验之前先将储水箱中贮足水量，一般接近储水箱容积的4/5,将阀F1-1、F1-3全开, 其余手动阀门关闭；（校验流程图见相关知识部分）

（2） 将“电容式液位变送器”的输出对应接至智能调节仪Ⅰ的“电压信号输入”端，将智能调节仪Ⅰ的“4～20mA输出”端对应接至“电动执行机构”的控制信号输入端；电动执行器按照图4-9-3所示接线；

（3） 打开控制柜的单相空气开关，然后给智能仪表和电动执行机构上电；

（4） 智能仪表Ⅰ参数设置：Sn=33、DIP=1、dIL=0、dIH=50、oPL=0、oPH=100、CF=0、Addr=1；

（5） 手动控制智能调节仪Ⅰ的输出到100%，打开离心泵电源，给水箱供水，待液位上升到一定高度后，关闭离心泵，将压力变送器端的导压管接头拧下，排尽空气后带水拧上，注意不要用扳手拧的太紧；

（6） 打开阀F1-7给液位水箱放水，控制液位水箱在0mm时关闭阀F1-7，才可对零点进行校验；

液位计的原理

液位计是一种用于测量液体水平高度的仪器。其原理基于液体的压力差异。

液位计通常由一个垂直安装的管道或容器组成，内部分为上下两个部分，并通过与液体相接触的传感器来测量液位高度。上部分通常称为头，下部分称为足。

当液体进入液位计时，液体压力会由头部的下方逐渐传导到足部，同时液位计中的压力传感器也会感受到液体的压力。传感器将液体压力转换为电信号，并传输给液位计的控制系统。

控制系统根据接收到的电信号，计算出液位的高度，并将结果显示在液位计的显示屏上。通过这种方式，可以实时监测液体的水平高度，以便进行管道、容器等液体系统的管理与控制。

液位计的原理基于液体的压力传导，因此在使用过程中需要注意液体的性质、密度等因素对压力的影响。此外，还需进行一定的校准和精确度检测，以确保测量结果的准确性。
