桥墩与桥台[1]

桥墩、桥 桥墩、 台、基础 作业
桥墩、桥台、基础的定义是什么？ 桥墩、桥台、基础的定义是什么？ 桥墩：多跨桥梁的中间支承结构。 桥台：设置在桥梁两端除了支承桥垮结构 外，还是衔接两岸路堤的构造物。 基础：对整个桥梁的质量和正常使用起着 根本作用。
简述桥墩、桥台、基础、 简述桥墩、桥台、基础、的作用 桥墩：承受桥垮结构的荷重，承受流水压 力，水面以上的风力以及可能出现的流冰 压力、船只或漂浮物或汽车的撞击作用。 桥台：支承桥垮结构，衔接两岸路堤的构 造物，挡土护岸，承受台被填土压力及填 土上车荷载所产生的附加土侧压力。 基础：对地基的承载能力、沉降量、地基 与基础之间的摩阻力等。
埋置式桥台
简述扩大基础、桩基础的优缺点。 简述扩大基础、桩基础的优缺点。
扩大基础：优点是节约水泥用量，稳定性好、施 工方便、能承受较大的作用。缺点是自重大，当 持力层是软弱土时，由于扩大基础面积有一定限 制，需对地基进行处理。当持力层土质较差时， 工程对沉降敏感是不宜采用。 桩基础：优点是承载力高，耗材少、自重小、施 工方便。缺点是造价高、不适用于上层软弱土层 较厚或较薄的土质。构建的尺寸在一定程度上受 到限制。
桥墩、桥台和基础的主要类型有哪些？ 桥墩、桥台和基础的主要类型有哪些？
桥墩：梁式桥桥墩：1、重力式桥墩2 桥墩：梁式桥桥墩：1、重力式桥墩2、钢筋混凝土薄壁桥 墩3、V形桥墩和Y形桥墩4、柱式桥墩和桩柱式桥墩5、柔 形桥墩和Y形桥墩4、柱式桥墩和桩柱式桥墩5 性排架桩墩 拱桥桥墩：1、重力式桥墩2、柱式桥墩和 拱桥桥墩：1、重力式桥墩2 桩柱式桥墩3 桩柱式桥墩3、单向推力墩 桥台：梁式桥台：1、重力式U形桥台2 桥台：梁式桥台：1、重力式U形桥台2、钢筋混凝土薄壁 桥台3、重力式埋置桥台4、轻型桥台5 桥台3、重力式埋置桥台4、轻型桥台5、枕梁式桥台 拱 桥桥台：1、重力式U形桥台2、组合式桥台3、轻型桥台4 桥桥台：1、重力式U形桥台2、组合式桥台3、轻型桥台4、 空腹L形桥台5、履齿式桥台6 空腹L形桥台5、履齿式桥台6、屈膝式桥台 基础：浅基础：1、刚性扩大基础2、柔性扩大基础3 基础：浅基础：1、刚性扩大基础2、柔性扩大基础3、单独 和联合基础 深基础：桩基础

安装与施工流程
桥台的安装包括基础的处理、支承的设置和构造的组装等步骤，安装过程复杂且耗时较长。
维护与保养
桥台的维护和保养包括检查桥面沉降和变形情况、及时清理桥梁上的灰尘和沙土等方面。
桥墩与桥台的设计原则
设计要素
桥墩和桥台的设计要素包括有 力的承载能力、满足疲劳和结 构优化等要求，确保了桥梁的 安全和可靠性。
各项要求
桥墩和桥台的各项要求包括强 度、稳定性、耐久性等指标， 需要在建造过程中严格遵循。
考虑因素
桥墩和桥台的设计需要考虑地 质、气候、河流、风荷载等因 素，以保证桥梁在复杂的自然 条件下也能正常运行。
结论
1 重要性
2 加强和优化措施
桥墩和桥台在桥梁工程中具有至关重要的 作用，是桥梁的核心承重结构。
为了保障桥梁的运营、维护和保养，需要 在桥墩和桥台方面采取一些加强和优化措 施。
参考资料
1 2 3
4
《桥梁工程学》 《公路桥梁工程实例分析》 《桥梁设计规范》
《工程建设标准实用手册》
罗旭东 刘建新 中华人民共和国住房和城乡 建设部 张明
《桥墩与桥台》PPT课件
探索桥墩和桥台在桥梁工程中的重要性和功能，介绍其各项要求，设计考虑 因素，以及加强优化措施。
简介
桥梁工程中，桥墩和桥台是支撑和连接桥面和桥基座的关键结构，承受着巨 大的水平和垂直荷载。 本课件将从定义、功能和设计原则等方面详细介绍桥墩和桥台的相关知识。
桥墩
1
作用及分类
桥墩作为承重结构之一，分为加固墩、
安装与施工ห้องสมุดไป่ตู้程
2
中央墩、终端墩等类型，不同类型的 桥墩具有不同的功能。
桥墩的安装包括地基和基础的处理、

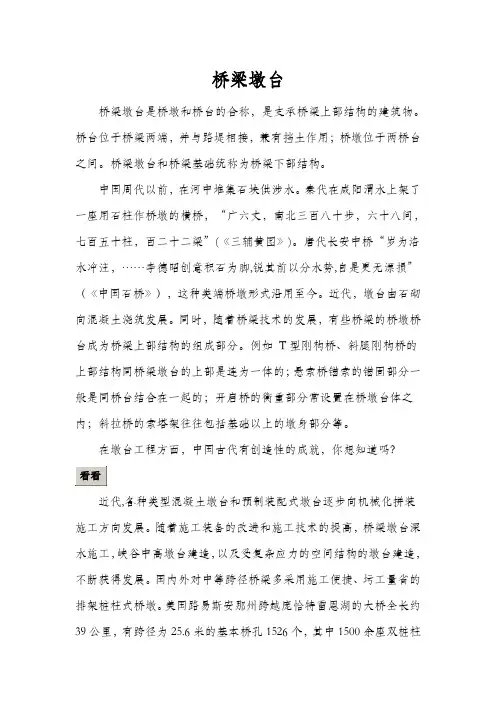

桥梁墩台桥梁墩台是桥墩和桥台的合称，是支承桥梁上部结构的建筑物。

桥台位于桥梁两端，并与路堤相接，兼有挡土作用；桥墩位于两桥台之间。

桥梁墩台和桥梁基础统称为桥梁下部结构。

中国周代以前，在河中堆集石块供涉水。

秦代在咸阳渭水上架了一座用石柱作桥墩的横桥，“广六丈，南北三百八十步，六十八间，七百五十柱，百二十二梁”(《三辅黄图》)。

唐代长安中桥“岁为洛水冲注，……李德昭创意积石为脚,锐其前以分水势,自是更无漂损”（《中国石桥》），这种类端桥墩形式沿用至今。

近代，墩台由石砌向混凝土浇筑发展。

同时，随着桥梁技术的发展，有些桥梁的桥墩桥台成为桥梁上部结构的组成部分。

例如T型刚构桥、斜腿刚构桥的上部结构同桥梁墩台的上部是连为一体的；悬索桥锚索的锚固部分一般是同桥台结合在一起的；开启桥的衡重部分常设置在桥墩台体之内；斜拉桥的索塔架往往包括基础以上的墩身部分等。

在墩台工程方面，中国古代有创造性的成就，你想知道吗？近代,各种类型混凝土墩台和预制装配式墩台逐步向机械化拼装施工方向发展。

随着施工装备的改进和施工技术的提高，桥梁墩台深水施工，峡谷中高墩台建造，以及受复杂应力的空间结构的墩台建造，不断获得发展。

国内外对中等跨径桥梁多采用施工便捷、圬工量省的排架桩柱式桥墩。

美国路易斯安那州跨越庞恰特雷恩湖的大桥全长约39公里，有跨径为25.6米的基本桥孔1526个，其中1500余座双桩柱（直径为1.64米的桩节段用12根预应力钢丝束串联）桥墩在15个月内完成,全桥在26个月内完成,创世界最长桥快速施工的记录。

一、桥墩由帽盖（顶帽、墩帽）和墩身组成。

帽盖是桥墩支承桥梁支座或拱脚的部分，其作用是把桥梁上部结构荷载传给墩身，并加强和保护墩身顶部。

桩柱式墩的桩柱靠帽盖联结为整体。

墩身是桥墩承重的主体结构，其作用是把桥梁上部结构荷载传给桥梁基础和地基。

1.实体墩也称重力式墩，依靠自身重量保持稳定的桥墩。

它的整体性和耐久性好。

实体墩的墩身常用抗压强度高的石料砌筑或混凝土浇筑。

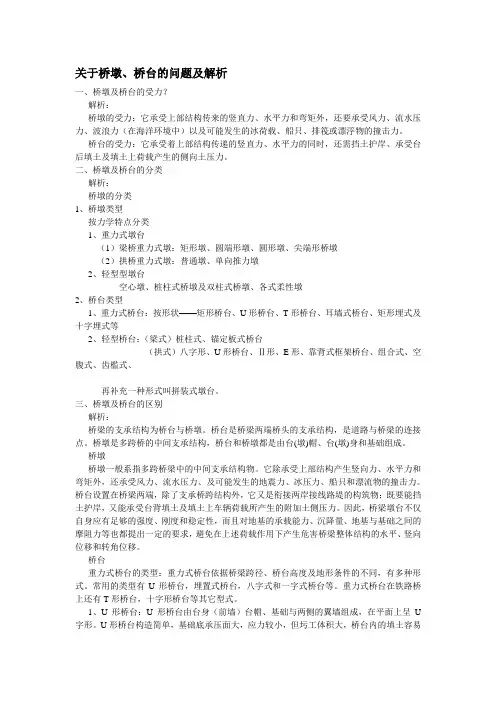

关于桥墩、桥台的问题及解析一、桥墩及桥台的受力？解析：桥墩的受力：它承受上部结构传来的竖直力、水平力和弯矩外，还要承受风力、流水压力、波浪力（在海洋环境中）以及可能发生的冰荷载、船只、排筏或漂浮物的撞击力。

桥台的受力：它承受着上部结构传递的竖直力、水平力的同时，还需挡土护岸、承受台后填土及填土上荷载产生的侧向土压力。

二、桥墩及桥台的分类解析：桥墩的分类1、桥墩类型按力学特点分类1、重力式墩台（1）梁桥重力式墩：矩形墩、圆端形墩、圆形墩、尖端形桥墩（2）拱桥重力式墩：普通墩、单向推力墩2、轻型型墩台空心墩、桩柱式桥墩及双柱式桥墩、各式柔性墩2、桥台类型1、重力式桥台：按形状——矩形桥台、U形桥台、T形桥台、耳墙式桥台、矩形埋式及十字埋式等2、轻型桥台：（梁式）桩柱式、锚定板式桥台（拱式）八字形、U形桥台、Ⅱ形、E形、靠背式框架桥台、组合式、空腹式、齿槛式、再补充一种形式叫拼装式墩台。

三、桥墩及桥台的区别解析：桥梁的支承结构为桥台与桥墩。

桥台是桥梁两端桥头的支承结构，是道路与桥梁的连接点。

桥墩是多跨桥的中间支承结构，桥台和桥墩都是由台(墩)帽、台(墩)身和基础组成。

桥墩桥墩一般系指多跨桥梁中的中间支承结构物。

它除承受上部结构产生竖向力、水平力和弯矩外，还承受风力、流水压力、及可能发生的地震力、冰压力、船只和漂流物的撞击力。

桥台设置在桥梁两端，除了支承桥跨结构外，它又是衔接两岸接线路堤的构筑物；既要能挡土护岸，又能承受台背填土及填土上车辆荷载所产生的附加土侧压力。

因此，桥梁墩台不仅自身应有足够的强度、刚度和稳定性，而且对地基的承载能力、沉降量、地基与基础之间的摩阻力等也都提出一定的要求，避免在上述荷载作用下产生危害桥梁整体结构的水平、竖向位移和转角位移。

桥台重力式桥台的类型：重力式桥台依据桥梁跨径、桥台高度及地形条件的不同，有多种形式。

常用的类型有U形桥台，埋置式桥台，八字式和一字式桥台等。

重力式桥台在铁路桥上还有T形桥台，十字形桥台等其它型式。
