电子电路仿真实验报告

数电仿真实验报告

数字电路仿真实验报告

引言：

数字电路仿真实验是电子信息类专业学生在学习数字电路原理与设计课程中的一项重要实践环节。通过仿真实验，学生可以进一步加深对数字电路的理解，掌握数字电路的设计方法和仿真工具的使用。本文将结合具体的实验案例，介绍数字电路仿真实验的目的、原理、实验步骤和实验结果。

一、实验目的

本次实验的目的是通过使用仿真软件，设计并验证一个简单的数字电路电路原理图，了解数字电路仿真的基本流程，掌握仿真软件的使用方法，并通过仿真结果验证设计的正确性。

二、实验原理

数字电路仿真实验是通过计算机软件模拟电路的运行过程，以验证电路设计的正确性。仿真软件可以模拟电路的输入和输出波形，以及电路中各个元件的工作状态。在数字电路仿真实验中，我们主要使用Verilog HDL（硬件描述语言）来描述电路结构和功能，并通过仿真软件进行仿真。

三、实验步骤

1. 确定实验电路的功能和结构，绘制电路原理图；

2. 使用Verilog HDL编写电路的结构描述和功能描述；

3. 使用仿真软件加载Verilog HDL代码，并设置仿真参数；

4. 运行仿真软件，观察并分析仿真结果；

5. 根据仿真结果，对电路进行调试和优化，直至达到预期的功能和性能。 四、实验案例

以设计一个4位二进制加法器为例，介绍数字电路仿真实验的具体步骤和过程。

1. 确定实验电路的功能和结构：4位二进制加法器是由4个全加器组成的，每个全加器有两个输入和两个输出。输入包括两个4位二进制数和一个进位信号，输出为一个4位二进制数和一个进位信号。

2. 绘制电路原理图：根据功能和结构确定电路原理图，将4个全加器按照一定的连接方式组合在一起，形成4位二进制加法器的电路原理图。

3. 使用Verilog HDL编写电路的结构描述和功能描述：根据电路原理图，使用Verilog HDL编写电路的结构描述和功能描述。结构描述包括各个元件的连接方式和引脚定义，功能描述包括各个元件的逻辑运算和信号传递。

一、实验目的

1. 理解电路基本理论，掌握电路分析方法。

2. 掌握电路仿真软件（如Multisim）的使用方法。

3. 分析电路参数对电路性能的影响。

二、实验内容

本次实验主要针对一阶RC电路进行仿真分析，包括零输入响应、零状态响应和全响应的规律和特点。

三、实验原理

一阶RC电路由一个电阻R和一个电容C串联而成，其电路符号如下：

```

+----[ R ]----[ C ]----+

| |

+---------------------+

```

一阶RC电路的传递函数为：

H(s) = 1 / (1 + sRC)

其中，s为复频域变量，R为电阻，C为电容，RC为电路的时间常数。

根据传递函数，可以得到以下结论：

1. 当s = -1/RC时，电路发生谐振。

2. 当s = 0时，电路发生零输入响应。

3. 当s = jω时，电路发生零状态响应。

四、实验仪器与设备

1. 电脑：用于运行电路仿真软件。

2. Multisim软件：用于搭建电路模型和进行仿真实验。 五、实验步骤

1. 打开Multisim软件，创建一个新的仿真项目。

2. 在项目中选择“基本电路库”，搭建一阶RC电路模型。

3. 设置电路参数，如电阻R、电容C等。

4. 选择合适的激励信号，如正弦波、方波等。

5. 运行仿真实验，观察电路的响应波形。

6. 分析仿真结果，验证实验原理。

六、实验结果与分析

1. 零输入响应

当电路处于初始状态，即电容电压Uc(0-) = 0V时，给电路施加一个初始电压源，电路开始工作。此时，电路的响应为电容的充电过程。

通过仿真实验，可以得到以下结论：

（1）随着时间t的增加，电容电压Uc逐渐增大，趋于稳态值。

（2）电容电流Ic先减小后增大，在t = 0时达到最大值。

（3）电路的时间常数τ = RC，表示电路响应的快慢。

2. 零状态响应

电路实验仿真实验报告

电路实验仿真实验报告

摘要：

本实验通过电路仿真软件进行了一系列电路实验的仿真，包括电路基本定律验证、电路元件特性研究以及电路参数计算等。通过仿真实验，我们深入理解了电路的工作原理和性能特点，并通过仿真结果验证了理论计算的准确性。

引言：

电路实验是电子工程专业学生必修的一门重要课程，通过实际操作和观察电路的实际运行情况，加深对电路理论知识的理解。然而，传统的电路实验需要大量的实验设备和实验器材，并且操作过程复杂，存在一定的安全风险。因此，电路仿真技术的出现为电路实验提供了一种新的解决方案。

方法：

本实验采用了电路仿真软件进行电路实验的仿真。通过在软件中搭建电路原理图，设置电路元件参数，并进行仿真运行，观察电路的电压、电流等参数变化，以及元件的特性曲线等。

实验一：欧姆定律验证

在仿真软件中搭建一个简单的电路，包括一个电源、一个电阻和一个电流表。设置电源电压为10V，电阻阻值为100Ω。通过测量电路中的电流和电压，验证欧姆定律的准确性。仿真结果显示，电路中的电流为0.1A，电压为10V，符合欧姆定律的要求。

实验二：二极管特性研究

在仿真软件中搭建一个二极管电路，包括一个二极管、一个电阻和一个电压表。通过改变电阻阻值和电压源电压，观察二极管的正向导通和反向截止特性。仿真结果显示，当电压源电压大于二极管的正向压降时，二极管正向导通，电压表显示有电压输出；当电压源电压小于二极管的正向压降时，二极管反向截止，电压表显示无电压输出。

实验三：RC电路响应特性研究

在仿真软件中搭建一个RC电路，包括一个电阻、一个电容和一个电压源。通过改变电阻阻值和电容容值，观察RC电路的充放电过程和响应特性。仿真结果显示，当电压源施加一个方波信号时，RC电路会出现充放电过程，电压信号会经过RC电路的滤波作用，输出信号呈现出不同的响应特性。

实验四：电路参数计算

在仿真软件中搭建一个复杂的电路，包括多个电阻、电容、电感和电压源。通过改变电路元件参数，计算电路的等效电阻、等效电容和等效电感等参数。仿真结果显示，通过理论计算和仿真结果的对比，验证了电路参数计算的准确性。

电子电路基础仿真实验报告

一：实验目的：

1. 学习使用PSpice仿真软件

2. 用仿真软件实现静态工作点的仿真，输入输出瞬态波形和幅频特性曲线，负反馈的几个方面的应用。

二：实验步骤及结果

1）放大电路的基本分析

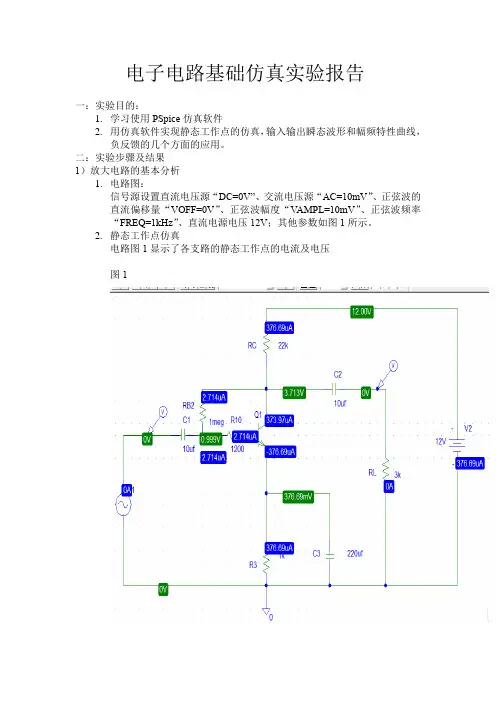

1. 电路图：

信号源设置直流电压源“DC=0V”、交流电压源“AC=10mV”、正弦波的直流偏移量“VOFF=0V”、正弦波幅度“VAMPL=10mV”、正弦波频率“FREQ=1kHz”、直流电源电压12V；其他参数如图1所示。

2. 静态工作点仿真

电路图1显示了各支路的静态工作点的电流及电压

图1

由图可知ICQ=376.69uA

UB=0.999V UE=379.69 mv UC=3.713V 电路处于放大状态

3. 输入输出瞬态波形曲线

如图2

图2

上图为输入波形

下图为输出波形

如图可知 Au=-37

4. 幅频特性曲线

如图3 且加了分析-3dB的上下截止频率点

由图可知FL=12.99Hz FH=3.04MHz

图三3

5. 输入阻抗曲线

由图可知在输入阻抗在＜100Hz与＞10kHz时随频率的增加而减小，在100Hz与10kHz处基本不变，为8.45k欧

6. 输出阻抗曲线

仿真电路的交流输出阻抗是，需要在电路输出端加一个激励源，所以对输出阻抗曲线进行仿真时，需要对电路图进行调整，得出图像如图4

图4

2）放大电路的负反馈分析

1．电压串联负反馈的两极阻容耦合放大器电路图

R11 、C6组成极间反馈电路。

2．基本放大电路图

实现无反馈的基本放大器，不能简单的断开反馈支路，而是要去掉反馈作用，但又要把反馈网络的影响考虑到基本放大器中去，所以电路如图所示： 3. 负反馈电路与基本放大电路放大性

因为反馈放大电路增益Af=A/1+AF，有因为电路为负反馈所以负反馈放大增益小于基本放大电路，如图所示

图一

该图为基本放大电路的输入输出曲线，上图为输入电压，下图为输出电压。
