PKPM操作步骤

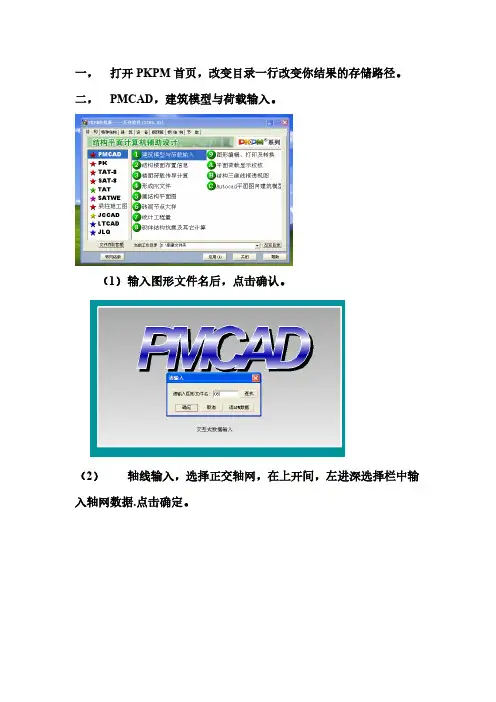

一，打开PKPM首页，改变目录一行改变你结果的存储路径。

二，PMCAD，建筑模型与荷载输入。

（1）输入图形文件名后，点击确认。

（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输

入轴网数据.点击确定。

（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。

按ESC键后输入轴线。命1，同样的在纵轴命名，起始

轴号为A

（4）楼层定义：

柱布置，在柱截面列表中新建柱截面，点击布置，用窗口

选择方式布置柱网。方便快捷，当然也可以用其他三种方

式。柱布置用到大家的结构力学知识和钢混知识。柱子的

截面高度需要用钢混的长细比和轴压比两项综合确定。

主梁布置，与柱布置方法一样，要注意的一点是，次梁也

需在主梁布置中布置，PKPM会自动根据梁的线刚度比确

定主次梁，不需要大家再人为的布置主次梁了。主次梁的

截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，

次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。

（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别

为HRB400，根据需要该层高。

（6）荷载输入：

楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装

饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板

为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规范规定为2）。注意顶层屋面荷载

（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋

面荷载比较重，一般选用5.5。

设计参数，按照截图所示修改信息。地震烈度为6度，基本风压为0.45。

（7）楼层组装 根据需要增加楼层层数，如截图所示。复制层数为四层，

标准层1荷载标注层1：4.2，2.0。在增加一顶层，复制层数一层，

标准层1，荷载标注层2：5.5，0.5。此建筑物的层数为5层。

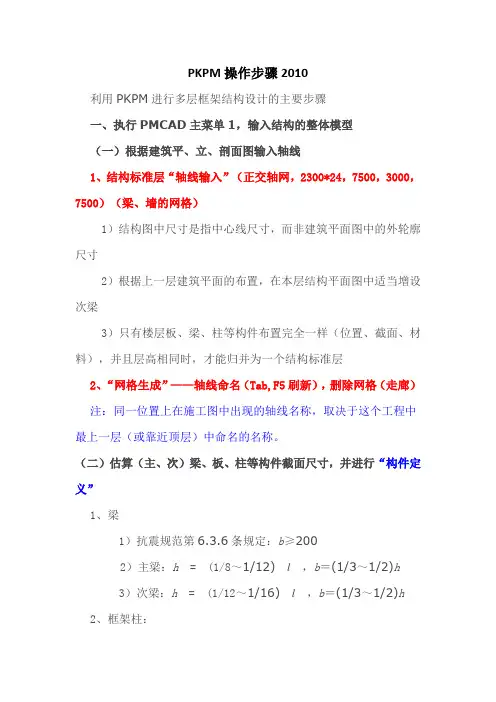

PKPM操作步骤2010

利用PKPM进行多层框架结构设计的主要步骤

一、执行PMCAD主菜单1，输入结构的整体模型

（一）根据建筑平、立、剖面图输入轴线

1、结构标准层“轴线输入”（正交轴网，2300*24，7500，3000，7500）（梁、墙的网格）

1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸

2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁

3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层

2、“网格生成”——轴线命名（Tab,F5刷新），删除网格（走廊）

注：同一位置上在施工图中出现的轴线名称，取决于这个工程中最上一层（或靠近顶层）中命名的名称。

（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”

1、梁

1）抗震规范第6.3.6条规定：b≥200

2）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h

3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h

2、框架柱： 1）抗震规范第6.3.1条规定：矩形柱bc、hc≥300，圆形柱d≥350

2）控制柱的轴压比

柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0

柱轴力放大系数，考虑柱受弯曲影响，取1.2～1.4

楼面竖向荷载单位面积的折算值，取13～15kN/m2

柱计算截面以上的楼层数

柱的负荷面积

3、板

楼板厚：h = l /40

～ l /45 (单向板) 且h≥60mm

h = l /50 ～ l /45 (双向板) 且h≥80mm

（三）选择各标准层进行梁、柱构件布置，“楼层定义”

1、 构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、 偏心，主要考虑外轮廓平齐。（沿柱宽方向（纵向）右偏为正，沿柱高方向（横向）上偏为正，以上均相对于梁。也可以用“偏心对齐”操作

3、 楼板生成，楼板错层，楼梯（全房间洞），修改板厚

PKPM删除荷载工况

简介

PKPM（Peking University Program for Structural Analysis and Design of

Buildings）是一款由北京大学开发的结构分析与设计软件，广泛应用于建筑工程领域。PKPM可以进行建筑结构的静力分析、动力分析、稳定性分析等，并可以对荷载工况进行管理和编辑。本文将详细介绍如何在PKPM中删除荷载工况。

步骤

步骤一：打开PKPM软件

首先，双击桌面上的PKPM图标，或者在开始菜单中找到PKPM并点击打开。

步骤二：选择工程文件

在PKPM软件界面中，点击左上角的“文件”菜单，然后选择“打开”选项。在弹出的文件浏览窗口中，找到需要删除荷载工况的工程文件，并点击“打开”。

步骤三：进入荷载工况管理界面

在PKPM软件的主界面中，点击顶部工具栏中的“荷载工况”按钮，即可进入荷载工况管理界面。

步骤四：选择要删除的荷载工况

在荷载工况管理界面中，可以看到已经定义的所有荷载工况。找到需要删除的荷载工况，将其选中。

步骤五：删除荷载工况

点击荷载工况管理界面中的“删除”按钮，或者使用键盘上的“Delete”键，即可删除选中的荷载工况。

步骤六：保存修改

在删除荷载工况后，点击荷载工况管理界面中的“保存”按钮，将修改保存到工程文件中。

步骤七：关闭PKPM软件

在完成荷载工况的删除后，点击PKPM软件界面的右上角的“关闭”按钮，或者使用键盘上的“Alt + F4”组合键，即可关闭PKPM软件。 注意事项

• 删除荷载工况前，请确保已经保存了工程文件的备份，以防误操作导致数据丢失。

• 删除荷载工况后，相关的荷载和荷载组合将无法使用，需要重新定义和编辑。

• 删除荷载工况时，请谨慎操作，避免误删重要的工况数据。

结论

通过以上步骤，我们可以在PKPM软件中轻松删除荷载工况。删除荷载工况后，相关的荷载和荷载组合将无法使用，需要重新定义和编辑。在进行删除操作前，请务必备份工程文件，并谨慎操作，以免导致数据丢失或其他不良后果。希望本文对您在PKPM中删除荷载工况的操作有所帮助！

- 1 - PKPM系列结构CAD快速操作入门

这里以一个十分简单的工程为例，讲解最主要的操作步骤，使初学者用户可以很快地入门。对软件功能更深入的了解和应用应参阅用户手册。

第一节 PKPM的安装

将PKPM的程序光盘放入光盘驱动器中后，就自动启动光盘安装程序。

要指定PKPM程序安装在计算机的什么地方，即指定程序安装的硬盘符和子目录名。比如指定安装到C盘PKPM子目录中。

PKPM共有20多个功能模块，专业上有建筑、结构、设备、概预算，结构中又有S―1 ～ S―5和钢结构STS、预应力PREC等等。

可以选择“安装单机版全部软件”，这时计算机应有＞400兆的硬盘空间。 - 2 -

并可以选择分项目安装，这时点取“要安装单个软件”。如只安装S―1模块，应选取： CFG图形支持环境、

结构软件PK、

结构软件PMCAD、

结构三维软件TAT（8层）、

结构空间有限元软件SATWE（8层）等共计5项。

- 3 - 以后按照屏幕提示即可安装完毕，这时，屏幕上出现PKPM快捷键。

- 4 - 第二节 结构模型建立及平面图设计PMCAD

一、使用PMCAD

点取屏幕上的PKPM快捷键，双击两下，即启动了PKPM主菜单。

在屏幕左上角的专业分页上选择“结构”菜单主页。

点取菜单左侧的“PMCAD”，使其变蓝，菜单右侧即出现了PMCAD主菜单。

点取对话框左下角的“转网络版”按钮，可在网络版与单机版间切换。

二、选取（或建立）工作子目录

点取主菜单右下角处的＜改变目录＞按钮，指定用户操作的工作子目录。

每做一项新的工程，都应建立一个新的子目录，并在新子目录中操作，这样不同工程的数据才不致混淆。 - 5 - 如工作子目录事先已建立好，则可在“改变工作目录”页中直接选择，如尚未建立，可在目录名称下直接键入硬盘驱动器名和工作目录名。

三、结构模型输入

点PMCAD主菜单一，做结构人机交互建模输入。
