矿井瓦斯抽放设计

采空区埋管抽放设计

秦源煤矿瓦斯治项目理课题组

2 0 1 0 年 1 月 1 0 日

目 录

...........................................................

.............................................

.....................................

...............................................

...............................................

.................................................

6.1 瓦斯抽放站设置规定 ........................................... 7

6.2 瓦斯抽放站布置 ...............................................

8

.................................................

7.1 采空区防灭火设计 ............................................. 9

7.2 管理制度 ....................................................

11

................................................ 1 概述

采空区的瓦斯涌出是回采工作面瓦斯来源的重要组成部份， 普通它占总涌出

量的 20~80%，控制和管理好这部份瓦斯涌出，对保证工作面的安全生产具有重

32121工作面底板抽放巷设计方案

根据《河南省人民政府关于印发河南省强化煤矿安全生产暂行规定的通知》要求，矿井所采煤层瓦斯含量大于6m3/t时，必须采取保护层开采或底（顶）板岩巷预抽煤层瓦斯措施。目前我矿32121工作面局部存在瓦斯含量大于6m3/t,需施工底板抽放巷预抽煤层瓦斯，特编制32121工作面底板抽放巷设计方案如下：

一、工作面概况

32121工作面位于32采区西翼中部，为32采区第4个正规工作面，为32071工作面的接替面。该工作面井下位于东至32运输下山，西至井田边界保护煤柱线，南部为未回采的32141工作面，北部为正在回采的32101工作面。上付巷沿32101下付巷采空区送巷，下付巷接32101流水巷继续向西掘进，井下标高-245～-280m。地面标高为+220～+236m。该面按煤层走向布置，可采倾斜长101m，平均走向长754m，面积75431㎡，煤层厚度3～9m，平均6.4m，工业储量66万吨，可采储量61万吨。

二、煤层及顶底板情况

该面煤层赋存比较稳定，平均厚度6.4m，为黑色粉末状，块状煤质较硬，具有金刚光泽。根据32101上下付巷掘进过程中实际揭露情况显示煤层顶底板受地质构造影响局部有起伏性变化。

煤层直接顶为泥岩，厚度5.9m，深灰色，富含植物化石和大量云母片；老顶为中粒砂岩，厚度22.9m，灰色中粒砂岩以石英长石为

主，含大量云母片，裂隙被方解石脉填充；直接底为砂质泥岩，厚度7.6m，深灰色泥岩，含植物化石；老底为L7-8灰岩，厚度10.4m，黑灰色，致密坚硬，岩溶裂隙较发育，富水性较好，具大量方解石脉及黄铁矿结晶体。

三、地质构造、水文情况

㈠、地质构造

根据32101工作面和32运输下山实际揭露资料看，整体呈轴向近南北的向斜构造，煤层赋存比较稳定，煤厚6.4m。根据三维地震物探资料及流水巷西段掘进实际揭露资料显示工作面内有三条断层：（1）、DF3正断层：走向285°、倾角65-75°、落差0-7m。（2）、ZF32-7正断层：走向99°、倾角57°、落差3.5m, （3）、ZF32-8正断层：走向86°、倾角88°、落差3.5m。其中上付巷掘进期间有可能揭露DF3正断层，由于该断层落差较大建议掘进期间提前对其进行探查、加固。

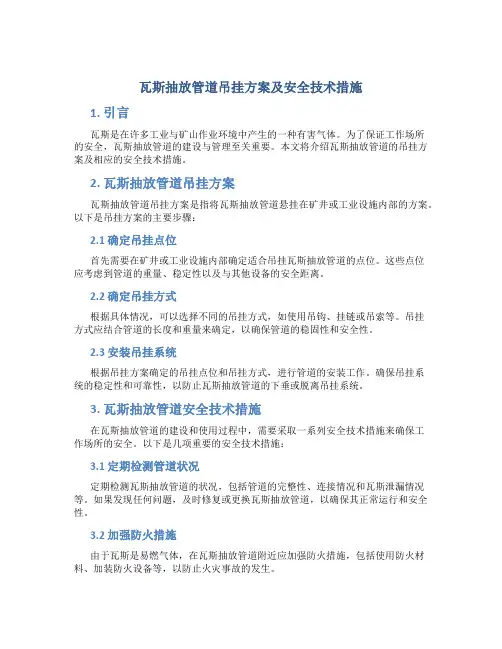

瓦斯抽放管道吊挂方案及安全技术措施

1. 引言

瓦斯是在许多工业与矿山作业环境中产生的一种有害气体。为了保证工作场所的安全，瓦斯抽放管道的建设与管理至关重要。本文将介绍瓦斯抽放管道的吊挂方案及相应的安全技术措施。

2. 瓦斯抽放管道吊挂方案

瓦斯抽放管道吊挂方案是指将瓦斯抽放管道悬挂在矿井或工业设施内部的方案。以下是吊挂方案的主要步骤：

2.1 确定吊挂点位

首先需要在矿井或工业设施内部确定适合吊挂瓦斯抽放管道的点位。这些点位应考虑到管道的重量、稳定性以及与其他设备的安全距离。

2.2 确定吊挂方式

根据具体情况，可以选择不同的吊挂方式，如使用吊钩、挂链或吊索等。吊挂方式应结合管道的长度和重量来确定，以确保管道的稳固性和安全性。

2.3 安装吊挂系统

根据吊挂方案确定的吊挂点位和吊挂方式，进行管道的安装工作。确保吊挂系统的稳定性和可靠性，以防止瓦斯抽放管道的下垂或脱离吊挂系统。

3. 瓦斯抽放管道安全技术措施

在瓦斯抽放管道的建设和使用过程中，需要采取一系列安全技术措施来确保工作场所的安全。以下是几项重要的安全技术措施：

3.1 定期检测管道状况

定期检测瓦斯抽放管道的状况，包括管道的完整性、连接情况和瓦斯泄漏情况等。如果发现任何问题，及时修复或更换瓦斯抽放管道，以确保其正常运行和安全性。

3.2 加强防火措施

由于瓦斯是易燃气体，在瓦斯抽放管道附近应加强防火措施，包括使用防火材料、加装防火设备等，以防止火灾事故的发生。 3.3 定期培训工作人员

定期对瓦斯抽放管道工作人员进行培训，提高其对瓦斯抽放管道的认识与操作技能，使其具备处理瓦斯泄漏或其他突发情况的能力，并掌握相应的应急措施。

3.4 安装报警系统

在瓦斯抽放管道附近安装报警系统，以及时监测瓦斯泄漏情况并及时报警。报警系统应与其他安全设备联动，以确保在紧急情况下能够快速采取措施。

3.5 加强通风系统

瓦斯抽放管道所在区域应加强通风系统的设计与维护，确保瓦斯及时排除，以降低瓦斯积聚的风险。

word 资料下载可编辑

专业技术资料 矿井瓦斯抽放管理规范

（国家安全生产行业标准AQ1027-2006，国家安全生产监督管理总局2006年11月2日发布，2006年12月1日实施）

一、范围

本标准规定了建立矿井瓦斯抽放系统的条件及工程设计要求、瓦斯抽放方法、瓦斯抽放管理及职责、瓦斯利用、瓦斯抽放系统的报废程序，以及瓦斯抽放基础参数的测算方法、各类瓦斯抽放方法的抽放率、瓦斯抽放监控系统监测参数的指标要求和瓦斯抽放工程设计有关计算方法。

本标准适用于全国煤矿企业、管理部门及有关事业单位。

二、规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款：

——MT5018—96矿井抽放瓦斯工程设计规范。

——《煤矿安全规程》（2004年版）。

——《煤矿瓦斯抽放管理规范》（1997年版）。

——GB50187—1993工业企业总平面设计规范。

——GB50215—2005煤炭工业矿井设计规范。

三、定义

下列术语和定义适用于本标准：

（一）瓦斯抽放：采用专用设备和管路把煤层、岩层和采空区中的瓦斯抽出或排出的措施。 word 资料下载可编辑

专业技术资料 （二）未卸压抽放瓦斯：抽放未受采动影响和未经人为松动卸压煤（岩）层的瓦斯，亦称为预抽。

（三）卸压抽放瓦斯：抽放受采动影响和经人为松动卸压煤（岩）层的瓦斯。

（四）本煤层抽放瓦斯：抽放开采煤层的瓦斯。

（五）邻近层抽放瓦斯：抽放受开采层采动影响的上、下邻近煤层（可采煤层、不可采煤层、煤线、岩层）的瓦斯。

（六）采空区抽放瓦斯：抽放现采工作面采空区和老采空区的瓦斯。前者称现采空区（半封闭式）抽放，后者称老采空区（全封闭式）抽放。

（七）围岩瓦斯抽放：抽放开采层围岩内的瓦斯。

（八）地面瓦斯抽放：在地面向井下煤（岩）层打钻孔抽放瓦斯。

（九）综合抽放瓦斯：在一个抽放瓦斯工作面同时采用2种或者2种以上方法进行抽放瓦斯。
