电路实验戴维南定理实验报告

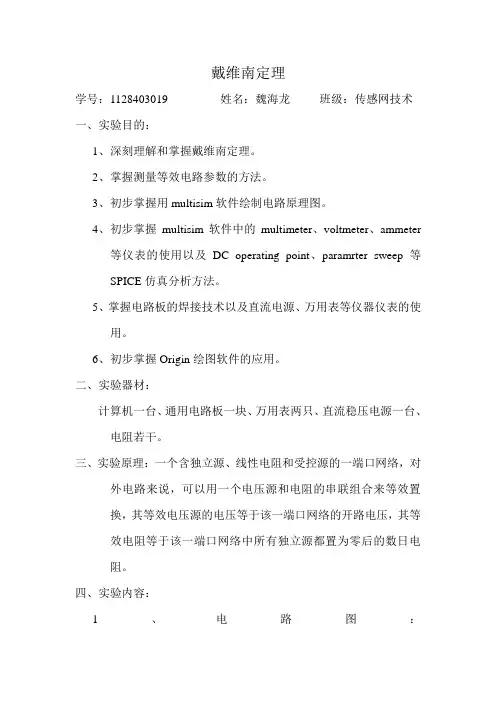

戴维南定理

学号：1128403019 姓名：魏海龙 班级：传感网技术

一、实验目的：

1、深刻理解和掌握戴维南定理。

2、掌握测量等效电路参数的方法。

3、初步掌握用multisim软件绘制电路原理图。

4、初步掌握multisim软件中的multimeter、voltmeter、ammeter等仪表的使用以及DC operating point、paramrter sweep等SPICE仿真分析方法。

5、掌握电路板的焊接技术以及直流电源、万用表等仪器仪表的使用。

6、初步掌握Origin绘图软件的应用。

二、实验器材：

计算机一台、通用电路板一块、万用表两只、直流稳压电源一台、电阻若干。

三、实验原理：一个含独立源、线性电阻和受控源的一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合来等效置换，其等效电压源的电压等于该一端口网络的开路电压，其等效电阻等于该一端口网络中所有独立源都置为零后的数日电阻。

四、实验内容：

1、电路图：V120 V R11.8k¦¸R112.2k¦¸R2220¦¸R22270¦¸R3270¦¸R33330¦¸R4200k¦¸Key=A50%XMM1XMM2132405

2、元器件列表：

仪表 电阻 变阻器

电压源Us、电压表V、电流表A R1=1.8KΩ、R2=220Ω、R=270Ω、R11=2.2kΩ、R22=270Ω、R33=330Ω RL=3.3kΩ

2、实验步骤：

（1）理论分析：

计算等效电压：电桥平衡。,331131RRRRUoc=311RRR=2.6087V。

计算等效电阻：R=33111112213111121RRRRRR=250.355

（2）测量如下表中所列各电阻的实际值，并填入表格：

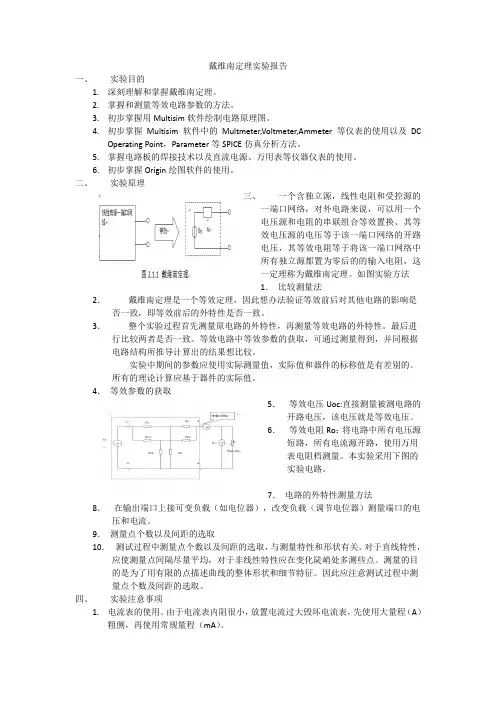

戴维南定理实验报告

一、 实验目的

1. 深刻理解和掌握戴维南定理。

2. 掌握和测量等效电路参数的方法。

3. 初步掌握用Multisim软件绘制电路原理图。

4. 初步掌握Multisim软件中的Multmeter,Voltmeter,Ammeter等仪表的使用以及DC

Operating Point，Parameter等SPICE仿真分析方法。

5. 掌握电路板的焊接技术以及直流电源、万用表等仪器仪表的使用。

6. 初步掌握Origin绘图软件的使用。

二、 实验原理

三、 一个含独立源，线性电阻和受控源的一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合等效置换、其等效电压源的电压等于该一端口网络的开路电压，其等效电阻等于将该一端口网络中所有独立源都置为零后的的输入电阻，这一定理称为戴维南定理。如图实验方法

1． 比较测量法

2． 戴维南定理是一个等效定理，因此想办法验证等效前后对其他电路的影响是否一致，即等效前后的外特性是否一致。

3． 整个实验过程首先测量原电路的外特性，再测量等效电路的外特性。最后进行比较两者是否一致。等效电路中等效参数的获取，可通过测量得到，并同根据电路结构所推导计算出的结果想比较。

实验中期间的参数应使用实际测量值，实际值和器件的标称值是有差别的。所有的理论计算应基于器件的实际值。

4． 等效参数的获取

5． 等效电压Uoc:直接测量被测电路的开路电压，该电压就是等效电压。

6． 等效电阻Ro：将电路中所有电压源短路，所有电流源开路，使用万用表电阻档测量。本实验采用下图的实验电路。

7． 电路的外特性测量方法

8． 在输出端口上接可变负载（如电位器），改变负载（调节电位器）测量端口的电压和电流。

9． 测量点个数以及间距的选取

10． 测试过程中测量点个数以及间距的选取，与测量特性和形状有关。对于直线特性，应使测量点间隔尽量平均，对于非线性特性应在变化陡峭处多测些点。测量的目的是为了用有限的点描述曲线的整体形状和细节特征。因此应注意测试过程中测量点个数及间距的选取。

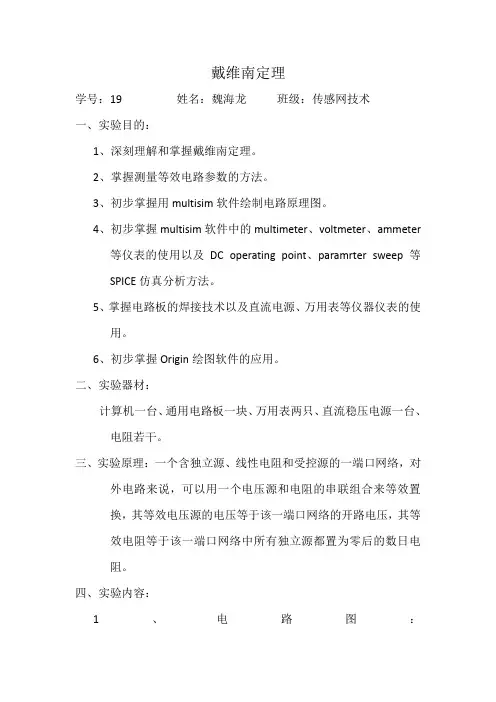

戴维南定理

学号：19 姓名：魏海龙 班级：传感网技术

一、实验目的：

1、深刻理解和掌握戴维南定理。

2、掌握测量等效电路参数的方法。

3、初步掌握用multisim软件绘制电路原理图。

4、初步掌握multisim软件中的multimeter、voltmeter、ammeter等仪表的使用以及DC operating point、paramrter sweep等SPICE仿真分析方法。

5、掌握电路板的焊接技术以及直流电源、万用表等仪器仪表的使用。

6、初步掌握Origin绘图软件的应用。

二、实验器材：

计算机一台、通用电路板一块、万用表两只、直流稳压电源一台、电阻若干。

三、实验原理：一个含独立源、线性电阻和受控源的一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合来等效置换，其等效电压源的电压等于该一端口网络的开路电压，其等效电阻等于该一端口网络中所有独立源都置为零后的数日电阻。

四、实验内容：

1、电路图：V120 V R11.8k¦¸R112.2k¦¸R2220¦¸R22270¦¸R3270¦¸R33330¦¸R4200k¦¸Key=A50%XMM1XMM2132405

2、元器件列表：

仪表 电阻 变阻器

电压源Us、电压表V、电流表A R1=Ω、R2=220Ω、R=270Ω、R11=Ω、R22=270Ω、R33=330Ω RL=Ω

2、实验步骤：

（1）理论分析：

计算等效电压：电桥平衡。,331131RRRRUoc=311RRR=。

计算等效电阻：R=33111112213111121RRRRRR=

（2）测量如下表中所列各电阻的实际值，并填入表格： 然后根据理论分析结果和表中世纪测量阻值计算出等效电源电压和等效电阻，如下所示：

. -

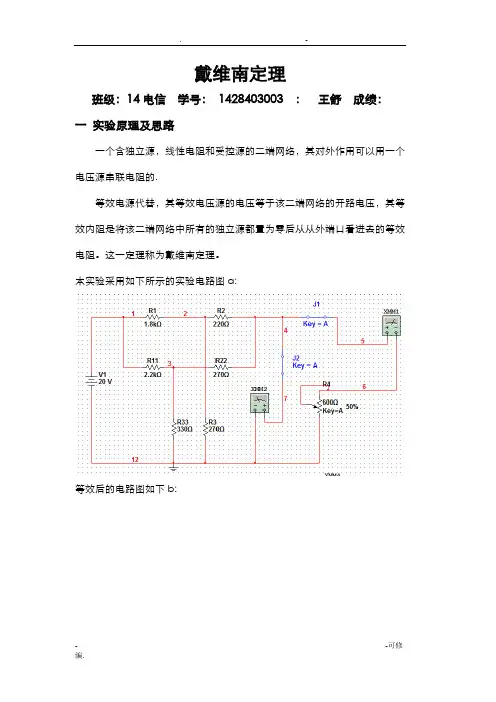

- -可修编. 戴维南定理

班级：14电信 学号： 1428403003 ： 王舒 成绩：

一 实验原理及思路

一个含独立源，线性电阻和受控源的二端网络，其对外作用可以用一个电压源串联电阻的.

等效电源代替，其等效电压源的电压等于该二端网络的开路电压，其等效内阻是将该二端网络中所有的独立源都置为零后从从外端口看进去的等效电阻。这一定理称为戴维南定理。

本实验采用如下所示的实验电路图a:

等效后的电路图如下b:

.

-

- -可修编.

测它们等效前后的外特性，然后验证等效前后对电路的影响。

二 实验内容及结果

⒈计算等效电压和电阻

计算等效电压：电桥平衡。,331131RRRRUoc=311RRR=2.609V。

计算等效电阻：R=33111112213111121RRRRRR=250.355

⒉用Multisim软件测量等效电压和等效电阻

测量等效电阻是将V1短路,开关断开如下图所示：

. -

- -可修编. -+

Ro=250.335OΩ

测量等效电压是将滑动变阻器短路如下图
