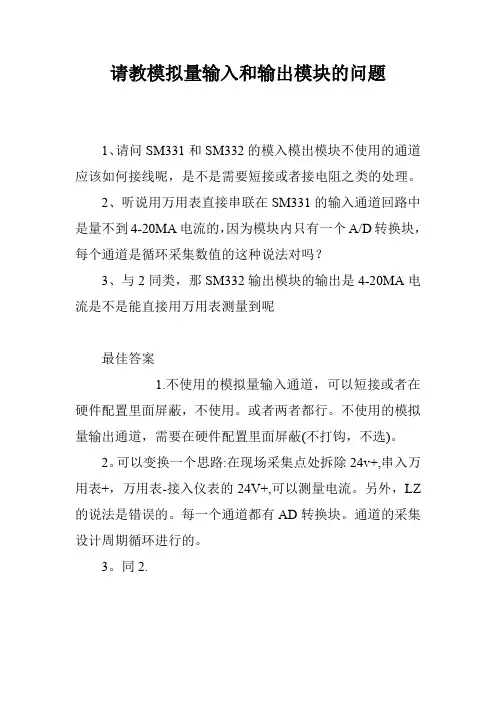

请教模拟量输入和输出模块的问题
1、请问SM331和SM332的模入模出模块不使用的通道应该如何接线呢，是不是需要短接或者接电阻之类的处理。
2、听说用万用表直接串联在SM331的输入通道回路中是量不到4-20MA电流的，因为模块内只有一个A/D转换块，每个通道是循环采集数值的这种说法对吗？
3、与2同类，那SM332输出模块的输出是4-20MA电流是不是能直接用万用表测量到呢
最佳答案
1.不使用的模拟量输入通道，可以短接或者在硬件配置里面屏蔽，不使用。或者两者都行。不使用的模拟量输出通道，需要在硬件配置里面屏蔽(不打钩，不选)。
2。可以变换一个思路:在现场采集点处拆除24v+,串入万用表+，万用表-接入仪表的24V+,可以测量电流。另外，LZ的说法是错误的。每一个通道都有AD转换块。通道的采集设计周期循环进行的。
3。同2.
本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容：
1、模拟量扩展模块接线图及模块设置
2、模拟量扩展模块的寻址
3、模拟量值和A/D转换值的转换
4、编程实例
模拟量扩展模块接线图及模块设置

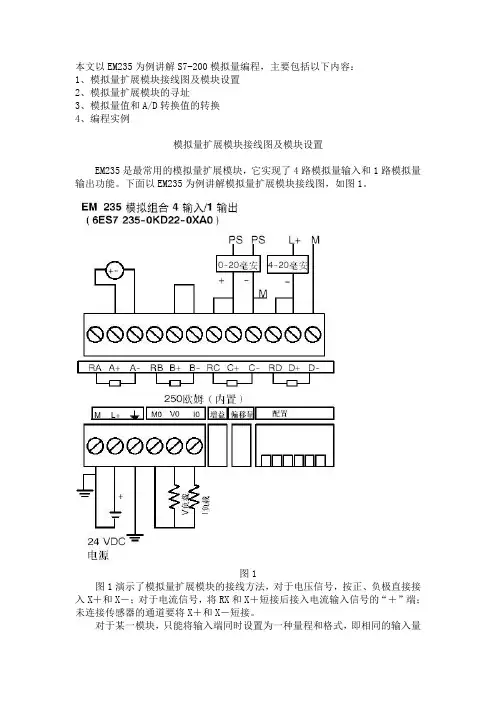

EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。下面以EM235为例讲解模拟量扩展模块接线图，如图1。
图1
图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。
对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。（后面将详细介绍）
EM235的常用技术参数：
模拟量输入特性
模拟量输入点数 4
输入范围 电压（单极性）0～10V 0～5V 0～1V
0～500mV 0～100mV 0～50mV
电压（双极性）±10V ±5V ±2.5V ±1V ±500mV ±250mV ±100mV ±50mV ±25mV
电流0～20mA
数据字格式 双极性 全量程范围-32000～+32000
单极性 全量程范围0～32000
分辨率 12位A/D转换器
模拟量输出特性
模拟量输出点数 1
信号范围 电压输出 ±10V
电流输出0～20mA
数据字格式 电压-32000～+32000
电流0～32000
分辨率电流 电压12位
电流11位
下表说明如何用DIP开关设置EM235扩展模块，开关1到6可选择输入模拟量的单/双极性、增益和衰减。
EM235开关 单/双极性选择 增益选择 衰减选择 SW1 SW2 SW3 SW4 SW5 SW6
ON 单极性
OFF 双极性
OFF OFF X1
OFF ON X10

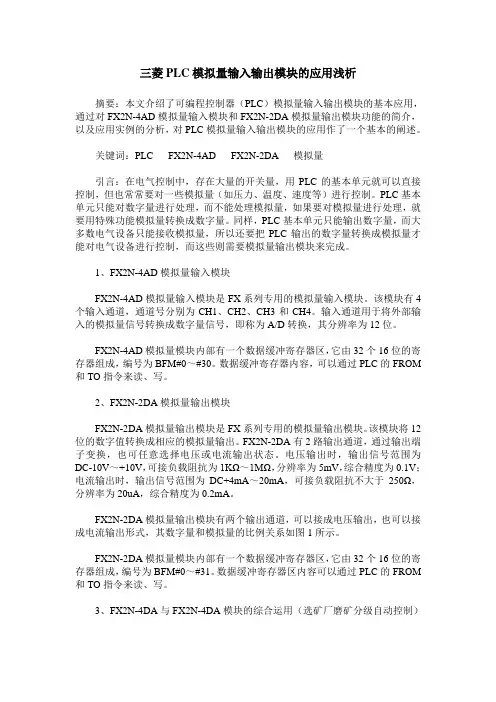

三菱PLC模拟量输入输出模块的应用浅析
摘要：本文介绍了可编程控制器（PLC）模拟量输入输出模块的基本应用，通过对FX2N-4AD模拟量输入模块和FX2N-2DA模拟量输出模块功能的简介，以及应用实例的分析，对PLC模拟量输入输出模块的应用作了一个基本的阐述。
关键词：PLC FX2N-4AD FX2N-2DA 模拟量
引言：在电气控制中，存在大量的开关量，用PLC的基本单元就可以直接控制，但也常常要对一些模拟量（如压力、温度、速度等）进行控制。PLC基本单元只能对数字量进行处理，而不能处理模拟量，如果要对模拟量进行处理，就要用特殊功能模拟量转换成数字量。同样，PLC基本单元只能输出数字量，而大多数电气设备只能接收模拟量，所以还要把PLC输出的数字量转换成模拟量才能对电气设备进行控制，而这些则需要模拟量输出模块来完成。
1、FX2N-4AD模拟量输入模块
FX2N-4AD模拟量输入模块是FX系列专用的模拟量输入模块。该模块有4个输入通道，通道号分别为CH1、CH2、CH3和CH4。输入通道用于将外部输入的模拟量信号转换成数字量信号，即称为A/D转换，其分辨率为12位。
FX2N-4AD模拟量模块内部有一个数据缓冲寄存器区，它由32个16位的寄存器组成，编号为BFM#0～#30。数据缓冲寄存器内容，可以通过PLC的FROM和TO指令来读、写。
2、FX2N-2DA模拟量输出模块
FX2N-2DA模拟量输出模块是FX系列专用的模拟量输出模块。该模块将12位的数字值转换成相应的模拟量输出。FX2N-2DA有2路输出通道，通过输出端子变换，也可任意选择电压或电流输出状态。电压输出时，输出信号范围为DC-10V～+10V，可接负载阻抗为1KΩ～1MΩ，分辨率为5mV，综合精度为0.1V；电流输出时，输出信号范围为DC+4mA～20mA，可接负载阻抗不大于250Ω，分辨率为20uA，综合精度为0.2mA。
EM235模拟量输入输出模块在YP1280压机上的应用
一．YP1280压机的电器配置
二．YP1280压机的模拟量
1.缸压传感器PB1PB1为三线制传感器，输出的模拟量信号范围是0～10V
2.油温传感器ST1ST1为二线制传感器，输出的模拟量信号范围是4～20Ma
3.料车比例阀YV307YV307可接收的模拟量信号为0～10V
三．由于EM235模块的4个输入通道必须设为同样的量程范围，而YP1280的两个模拟输入信号分
别为电压信号和电流信号，因此必须首先对油温热电阻的电流信号转化为电压信号，才能被
EM235确认。采取的办法是：油温热电阻的电流信号分为两路，一路直接接入B+端，另一
路通过500欧姆的固定电阻接入B-端，同时B-端还要直接接入PR-；AIW2的RB端悬空。
这样B+和B-之间的电压即为500欧姆电阻两端的电压，4~20mAX500=2~10VDC
本身即为电压输出信号的缸压传感器的输出端和负端则分别直接接入AIW0的A+和A-端，
AIW0的RA端悬空。
未使用的AIW4和AIW6两个通道短接：C+短接
C-D+短接
四．油温显示程序
热电阻的测量范围是0-150度，对应的模拟量输出为4-20Ma,热电阻接入AIW2通道。
则温度显示值为：
T=(TM-T0)X(AIW2-6400)/25600+T0
其中TM=150;T0=0;则T=(150-0)X(AIW2-6400)/25600+0=(AIW2-6400)/171711
由上述公式，可以得到程序中除数171的由来。五．比例阀速度信号
数字量0-32000对应模拟输出信号0-10V
数字量=料车各段速度设定值（VW300,范围0-100）X料车速度系数（VW302,
