流程图绘制规范

首先，流程图的绘制需要遵循一定的规范。在绘制流程图时，应该尽量简洁明了，避免出现过多的细节，以免造成混淆。同时，要保证流程图的层次清晰，各个步骤之间的关系要明确可见。此外，流程图中的符号和标识也需要统一规范，以确保不同人之间能够准确理解流程图的含义。

其次，流程图的绘制需要注意符号的使用。在绘制流程图时，应该使用统一规范的符号和标识，以便他人能够准确理解流程图的含义。常见的流程图符号包括开始/结束标识、流程步骤、判断条件、连接线等。在使用这些符号时，要保证其大小、形状和颜色的统一，以便提高流程图的可读性。

另外，流程图的绘制还需要注意文字的表达。在流程图中，文字是用来描述各个步骤和条件的，因此文字的表达应该准确清晰。文字要简洁明了，避免出现歧义，同时要保证文字的大小和字体统一，以提高流程图的整体美观度。

此外，流程图的绘制还需要注意布局的合理性。一个好的流程图应该有合理的布局，各个步骤之间的空间要适当，以便提高流程图的可读性。同时，要注意避免出现交叉线和拥挤的情况，保证流程图整体的美观性。

最后，流程图的绘制还需要经过严格的审查和验证。在绘制完成后，应该对流程图进行仔细的审查和验证，确保流程图的准确性和完整性。如果可能，可以邀请他人对流程图进行审查，以确保流程图符合规范并能够准确传达信息。

总之，流程图的绘制规范对于保证流程图的准确性和可读性至关重要。在绘制流程图时，应该遵循一定的规范，注意符号的使用、文字的表达、布局的合理性，以及经过严格的审查和验证。只有这样，才能绘制出高质量的流程图，为各个领域的应用提供有力的支持。希望本文所述的流程图绘制规范能够对大家有所帮助，谢谢阅读！

合集下载

流程图绘制规范

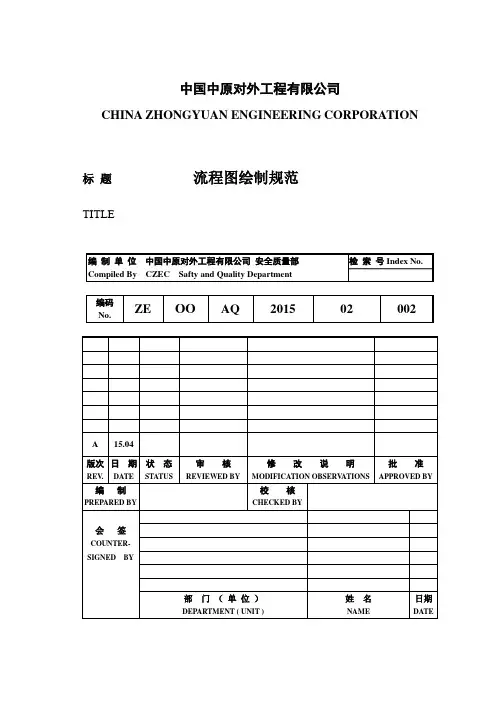

流程图绘制规范

中国中原对外工程有限公司

CHINA ZHONGYUAN ENGINEERING CORPORATION

标 题 流程图绘制规范

TITLE

编 制 单 位 中国中原对外工程有限公司 安全质量部

Compiled By CZEC Safty and Quality Department 检 索 号Index No.

编码

No. ZE OO AQ 2015 02 002

A 15.04

版次

REV. 日 期

DATE 状 态

STATUS 审 核

REVIEWED BY 修 改 说 明

MODIFICATION OBSERVATIONS 批 准

APPROVED BY

编 制

PREPARED BY 校 核

CHECKED BY

会 签

COUNTER-

SIGNED BY

部 门 （ 单 位 ）

DEPARTMENT ( UNIT ) 姓 名

NAME 日期

DATE 目 次

1 范围 ........................................................................... 1

2 术语与定义 ..................................................................... 1

3 流程绘制的程序和要求 ........................................................... 1

3.1 流程的基本结构 ........................................................... 1

3.2 流程图绘制基本程序 ....................................................... 1

流程图绘制规范 2

流程图绘制规范 2

流程图绘制规范

Document number：PBGCG-0857-BTDO-0089-PTT1998

程序流程图符号含义

关于流程图图示是否有国际间认同定义，我也曾请教过一些专业人士，但似乎没有一致的定论。以目前微软产品visio应用最多，当然国际上也有专业的smart draw，国内也有些产品，因此我的做法是基础图示如开始(六角菱型)、过程(四方型)、决策(菱型)、终止(隋园型)掌握着，其它也就自已和别人知道什么意义就可以，当然能自已在流程图面上说明图示定义那就更好。

一、国际通用的流程图形态和程序：

开始(六角菱型)、过程(四方型)、决策(菱型)、终止(椭圆型) .在作管理业务流程图时 国际通用的形态：方框是流程的描述；菱形是检查、审批、审核（一般要有回路的）；椭圆一般用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一般是表示原定的程序；两边文件框式的一般是表示留下来的资料数据的存储.

流程图符号

流程图符号是专门用来画图的，其中有流程图，里面有符号的解释。

•

•

•

•

流程图符号-含义

不管什么符号，都需要给它定义，定义行为是由制定人予以完成的，要完成这项工作不应该先定义符号代表什么，而应该在做到组织结构或者作业流程心中有数后进行归类，根据归类采用不同的符号加以区分。

另外，我所见过的很多有效组织结构图都是一种符号到底的，他们采取的是多重互联回形目录树的形式，也很有效阿。这也佐证我的观点。

为了让您的新构架流程图不至于让他人难于理解，建议最好不要因采取过多的符号加以分类而造成实施人难以理解。另外，还建议您在采取分类后将在流程图的下方添加注解。

其实，没有哪个企业会因一图而兴，关键靠的是实施和控制（重点包括环节控制）。图再好，别人看不懂又有什么用呢没有实施过程的监控与指导又会起多大效力呢

流程图绘制规范 3

流程图绘制规范 3

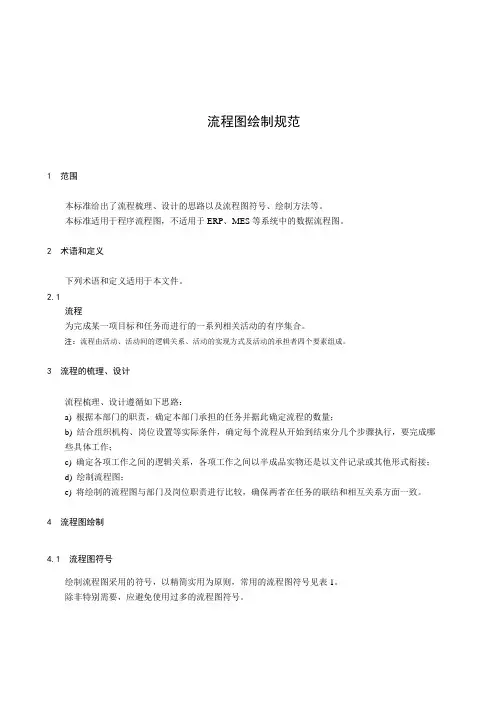

1 范围

本标准给出了流程梳理、设计的思路以及流程图符号、绘制方法等。

本标准适用于程序流程图，不适用于ERP、MES等系统中的数据流程图。

2 术语和定义

下列术语和定义适用于本文件。

2.1

流程

为完成某一项目标和任务而进行的一系列相关活动的有序集合。

注： 流程由活动、活动间的逻辑关系、活动的实现方式及活动的承担者四个要素组成。

3 流程的梳理、设计

流程梳理、设计遵循如下思路：

a) 根据本部门的职责，确定本部门承担的任务并据此确定流程的数量；

b) 结合组织机构、岗位设置等实际条件，确定每个流程从开始到结束分几个步骤执行，要完成哪

些具体工作；

c) 确定各项工作之间的逻辑关系，各项工作之间以半成品实物还是以文件记录或其他形式衔接；

d) 绘制流程图；

e) 将绘制的流程图与部门及岗位职责进行比较，确保两者在任务的联结和相互关系方面一致。

4 流程图绘制

4.1 流程图符号

绘制流程图采用的符号，以精简实用为原则，常用的流程图符号见表1。

除非特别需要，应避免使用过多的流程图符号。

流程图绘制规范 表1 流程图符号

流程图符号 含义 使用说明 举例

开始/结束符号，表示流程的开始和结束 直接在图上标记“开始”和“结束”字符，也可以标记流程的第一个活动或最后一个活动 开始

表示流程中一个普通活动，如“编制计划” 在图上用一个动宾词组（如“编制计划”）或动词（如“批准”）标记活动主题，以精简达意为原则 编制预算

表示用于标识分支判断（多选一）的情况 在菱形标志框中说明判断的内容。仅应有一个进口，最多可以有三个出口分支；每个出口分支上，应明确表明条件。 审核否是

文档，表示在流程的各个环节应输出的文件、单据等。 在图上标记“文件、单据”等的名称 付款申请单

表示预先设定好的流程 在图上标记流程的名字 预算管理流程

离页引用 流程图在一页中容不下时，设置接点，在下一页中用同样的符号对应引用上页的连接 A

程序流程图绘制规范

程序流程图绘制规范

程序流程图符号含义

贴图 2009-09-16 10:46 阅读2243 评论4

字号： 大 中 小

关于流程图图示是否有国际间认同定义，我也曾请教过一些专业人士，但似乎没有一致的定论。以目前微软产品visio应用最多，当然国际上也有专业的smart draw，国内也有些产品，因此我的做法是基础图示如开始(六角菱型)、过程(四方型)、决策(菱型)、终止(隋园型)掌握著，其它也就自已和别人知道什么意义就可以，当然能自已在流程图面上说明图示定义那就更好。

一、国际通用的流程图形态和程序：

开始(六角菱型)、过程(四方型)、决策(菱型)、终止(椭圆型) .在作管理业务流程图时 国际通用的形态：方框是流程的描述；菱形是检查、审批、审核（一般要有回路的）；椭圆一般用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一般是表示原定的程序；两边文件框式的一般是表示留下来的资料数据的存储.

流程图符号

流程图符号是专门用来画图的，其中有流程图，里面有符号的解释。

 1 含义

 2 符号约定

 3 说明

 4 参考资料

流程图符号-含义

不管什么符号，都需要给它定义，定义行为是由制定人予以完成的，要完成这项工作不应该先定义符号代表什么，而应该在做到组织结构或者作业流程心中有数后进行归类，根据归类采用不同的符号加以区分。

另外，我所见过的很多有效组织结构图都是一种符号到底的，他们采取的是多重互联回形目录树的形式，也很有效阿。这也佐证我的观点。

为了让您的新构架流程图不至于让他人难于理解，建议最好不要因采取过多的符号加以分类而造成实施人难以理解。另外，还建议您在采取分类后将在流程图的下方添加注解。

其实，没有哪个企业会因一图而兴，关键靠的是实施和控制（重点包括环节控制）。图再好，别人看不懂又有什么用呢？没有实施过程的监控与指导又会起多大效力呢？

以微软产品visio应用最多，当然国际上也有专业的smartdraw，国内也有些产品，因此我的做法是基础图示如开始(六角菱型)、过程(四方型)、决策(菱型)、终止(隋园型)掌握著，其它也就自已和别人知道什么意义就可以，当然能自已在流程图面上说明图示定义那就更好。
