电力排管工程施工方案

1

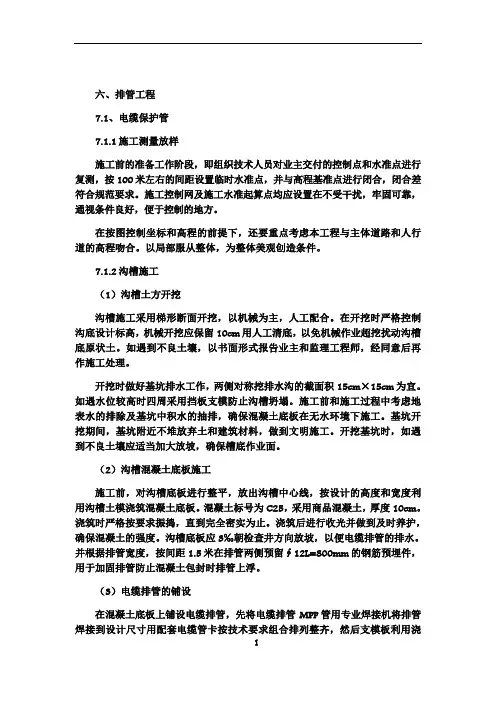

六、排管工程

7.1、电缆保护管

7.1.1施工测量放样

施工前的准备工作阶段，即组织技术人员对业主交付的控制点和水准点进行复测，按100米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差符合规范要求。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，通视条件良好，便于控制的地方。

在按图控制坐标和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观创造条件。

7.1.2沟槽施工

（1）沟槽土方开挖

沟槽施工采用梯形断面开挖，以机械为主，人工配合。在开挖时严格控制沟底设计标高，机械开挖应保留10cm用人工清底，以免机械作业超挖扰动沟槽底原状土。如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。

开挖时做好基坑排水工作，两侧对称挖排水沟的截面积15cm×15cm为宜。如遇水位较高时四周采用挡板支模防止沟槽坍塌。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡，确保槽底作业面。

（2）沟槽混凝土底板施工

施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板。混凝土标号为C25，采用商品混凝土，厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到及时养护，确保混凝土的强度。沟槽底板应3‰朝检查井方向放坡，以便电缆排管的排水。并根据排管宽度，按间距1.5米在排管两侧预留∮12L=800mm的钢筋预埋件，用于加固排管防止混凝土包封时排管上浮。

（3）电缆排管的铺设

在混凝土底板上铺设电缆排管，先将电缆排管MPP管用专业焊接机将排管焊接到设计尺寸用配套电缆管卡按技术要求组合排列整齐，然后支模板利用浇

合肥市固镇路（四里河路—怀宁路）电力排管工程施工方案

第一章 工程概况

工程概况

本工程是为配合合肥市固镇路（四里河路—怀宁路）的道路工程建设而建设，由合肥市电力规划设计院设计，实施电缆沟铺设电缆和部分过路排管工程，主体分为10KV、110kv同向双排电缆沟，路径为固镇路南侧非机动车道上，全线1199米，工期计划10月18日——11月30日，共计43天。

具体工程量为：

1、工井部分：

直线工井： 28座

转角工井： 22座

2、排管部分：

CPVC管 4*6 346米

3*8 456米

3、电缆沟 2*（1.5*1.4） 1166米

第二章 各分部分项工程的主要施工方法

一、施工技术措施

1、电缆排管的施工技术措施

1.1采用挖掘机开挖，人工配合的方法进行电缆沟槽基础施工，沟槽基础形成后由人工整平并进行底板砼的浇筑；

1.2电缆排管的铺设全部由人工进行，逐层管间间距要求符合设计尺寸；

1.3 排管埋设完毕后素混凝土包封回填，混凝土浇筑时振捣要密

实。

2、电缆沟的施工技术措施

2.1由挖掘机开挖出基础，然后由人工平整并浇筑砼地板，在浇筑混凝土前将底板钢筋绑扎好，钢筋保护层严格按要求实施。

2.2人工砌筑电缆沟墙体，砖砌体砂浆饱满，严格控制其高程与墙体的平整度；

2.3电缆沟压顶部分使用素混凝土现浇方式进行，浇筑时振捣密实，严禁漏振，与顶板同步浇筑。

2.4电缆沟顶板为钢筋混凝土现浇板块，立模支撑采用圆木，支撑间距为600*600，钢筋绑扎按照图纸要求进行，在具备混凝土浇筑时向监理单位进行报检，合格后方可浇筑混凝土。同时准备好试压块试模。

混凝土构件的制作工艺流程

六、排管工程

7.1、电缆保护管

7.1.1施工测量放样

施工前的准备工作阶段，即组织技术人员对业主交付的控制点和水准点进行复测，按100米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差符合规范要求。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，通视条件良好，便于控制的地方。

在按图控制坐标和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观创造条件。

7.1.2沟槽施工

（1）沟槽土方开挖

沟槽施工采用梯形断面开挖，以机械为主，人工配合。在开挖时严格控制沟底设计标高，机械开挖应保留10cm用人工清底，以免机械作业超挖扰动沟槽底原状土。如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。

开挖时做好基坑排水工作，两侧对称挖排水沟的截面积15cm×15cm为宜。如遇水位较高时四周采用挡板支模防止沟槽坍塌。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡，确保槽底作业面。

（2）沟槽混凝土底板施工

施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板。混凝土标号为C25，采用商品混凝土，厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到及时养护，确保混凝土的强度。沟槽底板应3‰朝检查井方向放坡，以便电缆排管的排水。并根据排管宽度，按间距1.5米在排管两侧预留∮12L=800mm的钢筋预埋件，用于加固排管防止混凝土包封时排管上浮。

（3）电缆排管的铺设

在混凝土底板上铺设电缆排管，先将电缆排管MPP管用专业焊接机将排管焊接到设计尺寸用配套电缆管卡按技术要求组合排列整齐，然后支模板利用浇注底板混凝土时预留的钢筋埋件加固排管，敷设接地扁钢后进行浇注混凝土包封 。 （4）土方回填电缆排管铺设完工后，进行土方回填，以机械为主，人工配合。分层回填，每层厚度为30cm，并进行夯实。回填到距离地面0.5米时，采用三七灰土回填，回填的高度与主体道路路面高程吻合。余土用自卸汽车运至余土弃置场。

六、排管工程

7.1、电缆保护管

7.1.1施工测量放样

施工前的准备工作阶段，即组织技术人员对业主交付的控制点和水准点进行复测，按100米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差符合规范要求。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，通视条件良好，便于控制的地方。

在按图控制坐标和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观创造条件。

7.1.2沟槽施工

（1）沟槽土方开挖

沟槽施工采用梯形断面开挖，以机械为主，人工配合。在开挖时严格控制沟底设计标高，机械开挖应保留10cm用人工清底，以免机械作业超挖扰动沟槽底原状土。如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。

开挖时做好基坑排水工作，两侧对称挖排水沟的截面积15cm×15cm为宜。如遇水位较高时四周采用挡板支模防止沟槽坍塌。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡，确保槽底作业面。

（2）沟槽混凝土底板施工

施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板。混凝土标号为C25，采用商品混凝土，厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到及时养护，确保混凝土的强度。沟槽底板应3‰朝检查井方向放坡，以便电缆排管的排水。并根据排管宽度，按间距1.5米在排管两侧预留∮12L=800mm的钢筋预埋件，用于加固排管防止混凝土包封时排管上浮。

（3）电缆排管的铺设

在混凝土底板上铺设电缆排管，先将电缆排管MPP管用专业焊接机将排管焊接到设计尺寸用配套电缆管卡按技术要求组合排列整齐，然后支模板利用浇注底板混凝土时预留的钢筋埋件加固排管，敷设接地扁钢后进行浇注混凝土包封。 （4）土方回填电缆排管铺设完工后，进行土方回填，以机械为主，人工配合。分层回填，每层厚度为30cm，并进行夯实。回填到距离地面0.5米时，采用三七灰土回填，回填的高度与主体道路路面高程吻合。余土用自卸汽车运至余土弃置场。
