一、概况

XXXX城17、18栋工程根据施工需要,共设置1个塔吊,在18栋东南侧设置QTZ63塔式起重机1台。

根据设计17、18号楼屋顶高度为57.50米,考虑塔吊设置三道附墙。第1道为标高17.90处,第2道为32.15米外,第3道为46.40米处。因塔吊安装在18栋的34轴之37轴之间,附墙连接与18栋的34轴和39轴剪力墙柱连接。安装总高为67米。

二、施工组织

本工程塔吊附墙由武冈市建筑公司塔吊设备科肖小毛负责组织许超、赵文华、李大松、邱松柏四位安装,拆缷工完成(均有特种作业操作证)。

三、附墙施工

1、附着架是由四个撑杆和一环梁等组成,它主要是把塔机固定在建筑物的柱子(墙)上,起着依附作用,使用时环梁套在标准节上,四角用八个调节螺栓通过顶块把标准节顶牢,其撑杆长度可调整,四根撑杆端部有大耳环与建筑物附着处铰接,四根撑杆应保持在同一水平面内,调整顶块与撑杆长度使塔身轴线垂直。附着架使用时,撑杆与建筑物的连接方式根据实际情况而定。

2、附着的安装与使用

①将环梁包在塔身外,然后用16股M24的螺栓边接起来,

再提升到附着点的位置;调整螺栓使得顶块能顶紧塔身;吊装四个撑杆,并调节调整螺栓,使之符合长度的要求,用经纬仪检查塔机轴心垂直度,其垂直度在全高上不超过4/1000,垂直度的调整可通过调整四根附着撑杆的长度及顶块而获得。

②最上一个附着架采用内撑杆,将塔身四根主弦顶死。

③为了钢板能够重复利用,采用在砼构件上预埋穿墙螺栓的方式,每块钢板上下各设3根,钢板上焊可以与附着连接大耳,通过撑杆把塔吊附着固定在主体上。钢板尺寸为400×600,厚20mm。为了保证钢板位置处墙体结构稳定性,在每块钢板位置加设8根直径为16的二级钢,墙体每侧4根,长度为4米,深入上下层的梁内。

四、注意事项

1、认真执行安全生产责任制,严格遵守安全操作规程。

2、参加装作用人员和管理人员必须持证上岗。

0 滨河之星（尚都城）C区

1#2#3#5#6#7#楼及地下车库

塔式起重机附墙安装

施工方案

编制：

审核：

审批：

河南新乡第一建筑工程有限责任公司

年 月 日

1 施工方案报审表

工程名称：滨河之星（尚都城）C区1#2#3#5#6#7#楼及地下车库

致：河南天正建设工程咨询管理有限公司

我方已根据施工合同的有关规定完成了塔式起重机附墙安装施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：塔式起重机附墙安装施工方案

承包单位（章）：河南新乡第一建筑工程有限责任公司

项目经理：

日 期：

审查意见：

专业监理工程师：

日 期：

审核意见：

项目监理机构：

总监理工程师：

日 期：

2 塔式起重机附墙安装施工方案

一、 工程概况:

本工程为新乡市滨河之星（尚都城）C区1#2#3#5#6#7#楼工程，本工程结构形式为钢筋混凝土剪力墙结构，地下二层，地上三十三层，建筑物总高度为1#、7#楼97.90米，2#楼96.80米，3#楼97.55米、5#楼97.75米，6#楼96.60米，建筑面积1#楼26465.36㎡，2#楼25153.42㎡,3#楼24662.03㎡，5#楼26845.43㎡，6#楼15690.70㎡，7#楼27095.19㎡，地下一级，建筑结构安全等级二级，抗震设防烈度8度。本工程合理使用年限为50年。

二、编制依据：

1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；

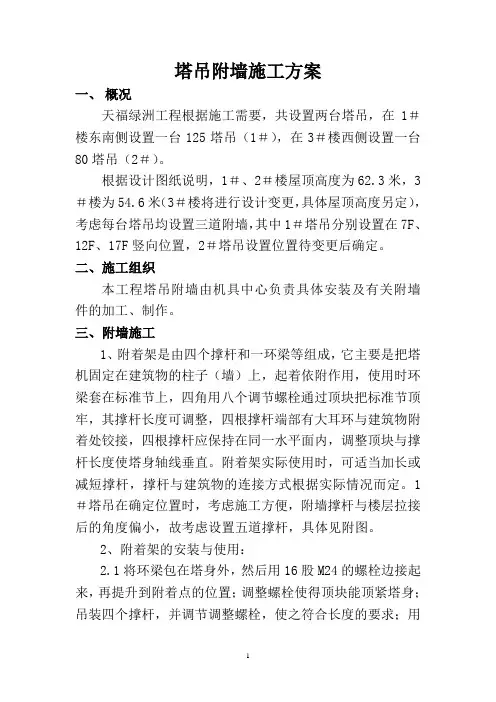

1 塔吊附墙施工方案

一、 概况

天福绿洲工程根据施工需要，共设置两台塔吊，在1＃楼东南侧设置一台125塔吊（1＃），在3＃楼西侧设置一台80塔吊（2＃）。

根据设计图纸说明，1＃、2＃楼屋顶高度为62.3米，3＃楼为54.6米（3＃楼将进行设计变更，具体屋顶高度另定），考虑每台塔吊均设置三道附墙，其中1＃塔吊分别设置在7F、12F、17F竖向位置，2＃塔吊设置位置待变更后确定。

二、施工组织

本工程塔吊附墙由机具中心负责具体安装及有关附墙件的加工、制作。

三、附墙施工

1、附着架是由四个撑杆和一环梁等组成，它主要是把塔机固定在建筑物的柱子（墙）上，起着依附作用，使用时环梁套在标准节上，四角用八个调节螺栓通过顶块把标准节顶牢，其撑杆长度可调整，四根撑杆端部有大耳环与建筑物附着处铰接，四根撑杆应保持在同一水平面内，调整顶块与撑杆长度使塔身轴线垂直。附着架实际使用时，可适当加长或减短撑杆，撑杆与建筑物的连接方式根据实际情况而定。1＃塔吊在确定位置时，考虑施工方便，附墙撑杆与楼层拉接后的角度偏小，故考虑设置五道撑杆，具体见附图。

2、附着架的安装与使用：

2.1将环梁包在塔身外，然后用16股M24的螺栓边接起来，再提升到附着点的位置；调整螺栓使得顶块能顶紧塔身；吊装四个撑杆，并调节调整螺栓，使之符合长度的要求；用 2 经纬仪检查塔机轴心的垂直度，其垂直度在全高上不超过4/1000，垂直度的调整可通过调整四根附着撑杆的长度及顶块而获得。

2.2最上一个附着架处采用内撑杆，将塔身四根主弦顶死。

2.3为了钢板能够重复利用，采用在砼构件上预埋穿墙螺栓的方式，每块钢板设上下各设3根，钢板上焊可以与附着连接的大耳，通过撑杆把塔吊附着固定在主体上。钢板尺寸为400×600，厚20mm。为了保证钢板位置处墙体结构稳定性，在每块钢板位置加设8根直径为16的二级钢，墙体每侧4根，长度为4米，深入上下层的梁内。

四、注意事项

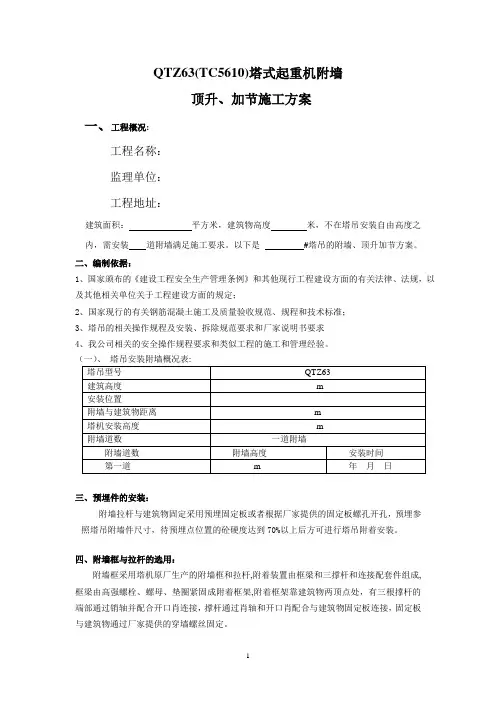

1 QTZ63(TC5610)塔式起重机附墙

顶升、加节施工方案

一、 工程概况:

工程名称：

监理单位：

工程地址：

建筑面积： 平方米，建筑物高度 米，不在塔吊安装自由高度之内，需安装 道附墙满足施工要求。以下是 #塔吊的附墙、顶升加节方案。

二、编制依据：

1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；

2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准；

3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求

4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。

（一）、 塔吊安装附墙概况表:

塔吊型号 QTZ63

建筑高度 m

安装位置

附墙与建筑物距离 m

塔机安装高度 m

附墙道数 一道附墙

附墙道数 附墙高度 安装时间

第一道 m 年 月 日

三、预埋件的安装：

附墙拉杆与建筑物固定采用预埋固定板或者根据厂家提供的固定板螺孔开孔，预埋参照塔吊附墙件尺寸，待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。

四、附墙框与拉杆的选用：

附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和三撑杆和连接配套件组成,框梁由高强螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处，有三根撑杆的端部通过销轴并配合开口肖连接，撑杆通过肖轴和开口肖配合与建筑物固定板连接，固定板与建筑物通过厂家提供的穿墙螺丝固定。 2

五、附墙的安装工具和防护用品见下表：

序号 名称 规格型号 单位 数量

1 专用扳手 扭力扳手 套 2

2 活动扳手 10、12寸 把 4

3 大锤 16磅 把 4

4 奶子锤 2.5磅 把 4

5 橇杆 1.2-1.5m 根 4

6 替打 大、中、小 把 3

7 电工仪表 万用表 套 1
