常见的局域网的拓扑结构

五种网络常见拓补结构
1、总线型拓扑。

总线型拓扑是一种基于多点连接的拓扑结构，是将网络中的所有的设备通过相应的硬件接口直接连接在共同的传
输介质上。

2、环型拓扑。

3、树形拓扑结构。

树形拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支。

4、星形拓扑结构。

星形拓扑结构是一种以中央节点为中心，把若干外围节点连接起来的辐射式互联结构，各结点与中央结点通过点与点方式连接，中央结点执行集中式通信控制策略，因此中央结点相当复杂，负担也重。

5、网状拓扑。

网状拓扑又称作无规则结构，结点之间的联结是任意的，没有规律。

(1)网状网：在一个大的区域内，用无线电通信连路连接一个大型网络时，网状网是最好的拓扑结构。

通过路由器与路由器相连，可让网络选择一条最快的路径传送数据。

(2)主干网：通过桥接器与路由器把不同的子网或LAN连接起来形成单个总线或环型拓扑结构，这种网通常采用光纤做主干线。

(3)星状相连网：利用一些叫做超级集线器的设备将网络连接起来，由于星型结构的特点，网络中任一处的故障都可容易查找并修复。

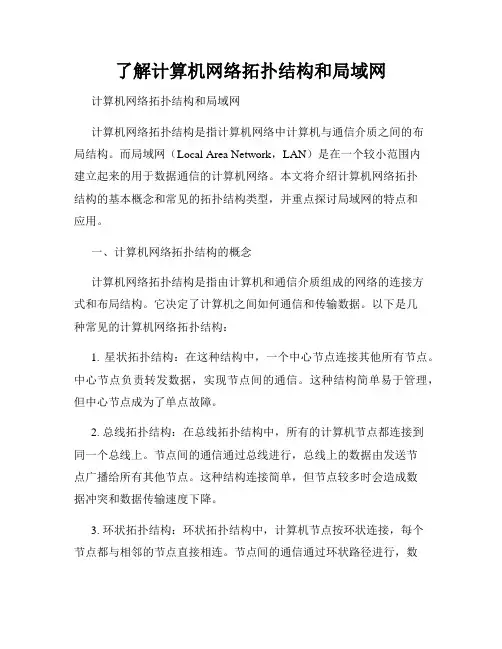

了解计算机网络拓扑结构和局域网计算机网络拓扑结构和局域网计算机网络拓扑结构是指计算机网络中计算机与通信介质之间的布局结构。

而局域网（Local Area Network，LAN）是在一个较小范围内建立起来的用于数据通信的计算机网络。

本文将介绍计算机网络拓扑结构的基本概念和常见的拓扑结构类型，并重点探讨局域网的特点和应用。

一、计算机网络拓扑结构的概念计算机网络拓扑结构是指由计算机和通信介质组成的网络的连接方式和布局结构。

它决定了计算机之间如何通信和传输数据。

以下是几种常见的计算机网络拓扑结构：1. 星状拓扑结构：在这种结构中，一个中心节点连接其他所有节点。

中心节点负责转发数据，实现节点间的通信。

这种结构简单易于管理，但中心节点成为了单点故障。

2. 总线拓扑结构：在总线拓扑结构中，所有的计算机节点都连接到同一个总线上。

节点间的通信通过总线进行，总线上的数据由发送节点广播给所有其他节点。

这种结构连接简单，但节点较多时会造成数据冲突和数据传输速度下降。

3. 环状拓扑结构：环状拓扑结构中，计算机节点按环状连接，每个节点都与相邻的节点直接相连。

节点间的通信通过环状路径进行，数据沿着环路传输。

这种结构相对灵活，但节点故障可能导致整个环路中断。

4. 带状拓扑结构：带状拓扑结构中，计算机节点按线性顺序连接，形成一条带状网络。

数据在节点之间顺序传递，每个节点只能与相邻的两个节点通信。

这种结构适用于节点较少的情况，但节点增多时会造成通信延迟。

二、局域网的特点和应用局域网（Local Area Network，LAN）是在一个较小范围内建立起来的用于数据通信的计算机网络。

与广域网（Wide Area Network，WAN）相比，局域网的覆盖范围较小，通常限于公司、学校或家庭内部。

局域网的特点如下：1. 小范围覆盖：局域网的覆盖范围通常在100米至数千米之间。

2. 高速传输：局域网采用高速传输介质和设备，可以实现快速的数据传输。

什么是网络拓扑结构常见的网络拓扑结构有哪些网络拓扑结构是指网络中各设备之间连接的方式和形式，在计算机网络中起着非常重要的作用。

不同的拓扑结构可影响网络的性能、可靠性、扩展性和管理难度。

常见的网络拓扑结构有星型拓扑、总线拓扑、环形拓扑、树状拓扑和网状拓扑等。

1.星型拓扑：星型拓扑是一种将所有终端设备连接到中心设备的结构。

中心设备通常是一个交换机或集线器，它负责将数据从一个终端设备传输到另一个终端设备。

星型拓扑在安装和维护上比较简单，且易于诊断和故障排除。

但是，如果中心设备出现故障，整个网络都将受到影响。

2.总线拓扑：总线拓扑是一种将所有设备连接到同一条总线上的结构。

设备之间通过总线进行通信，数据被发送到总线上并通过总线传输到目标设备。

总线拓扑是一种简单而廉价的网络连接方式，但在同一时间只能有一个设备发送数据，可能会导致数据碰撞和网络拥堵。

3.环形拓扑：环形拓扑是一种通过将所有设备连接成一个环形链路的结构。

每个设备都连接到环中的两个邻近设备，数据通过环形链路传输到目标设备。

环形拓扑适用于小型网络，但在一些链路出现故障时，整个环形拓扑都会受到影响。

4.树状拓扑：树状拓扑是一种将设备连接成树状结构的网络拓扑。

树状拓扑通常由一个或多个核心交换机连接到多个分支交换机的方式构成。

树状拓扑可以很好地扩展和改进网络性能，但是如果核心交换机发生故障，整个网络可能会遭受重大影响。

5.网状拓扑：网状拓扑是一种将所有设备相互连接的结构，每个设备都直接连接到其他设备。

网状拓扑提供了最高的可靠性和容错性，因为即使网络中的其中一部分出现故障，其他设备仍可以保持通信。

网状拓扑通常用于大型企业网络或互联网。

除了以上提到的常见网络拓扑结构，还有混合拓扑、分布式拓扑等特殊结构。

混合拓扑是指将多种拓扑结构组合在一起使用，以满足不同区域或部门的需求。

分布式拓扑是一种将网络设备分布在多个地理位置并相互连接的结构，适用于跨城市、跨国甚至跨洲的大型网络。

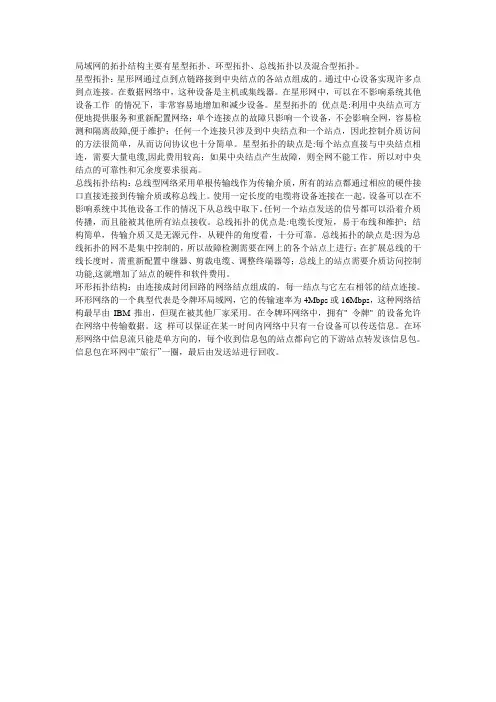

局域网的拓扑结构主要有星型拓扑、环型拓扑、总线拓扑以及混合型拓扑。

星型拓扑：星形网通过点到点链路接到中央结点的各站点组成的。

通过中心设备实现许多点到点连接。

在数据网络中，这种设备是主机或集线器。

在星形网中，可以在不影响系统其他设备工作的情况下，非常容易地增加和减少设备。

星型拓扑的优点是:利用中央结点可方便地提供服务和重新配置网络；单个连接点的故障只影响一个设备，不会影响全网，容易检测和隔离故障,便于维护；任何一个连接只涉及到中央结点和一个站点，因此控制介质访问的方法很简单，从而访问协议也十分简单。

星型拓扑的缺点是:每个站点直接与中央结点相连，需要大量电缆,因此费用较高；如果中央结点产生故障，则全网不能工作，所以对中央结点的可靠性和冗余度要求很高。

总线拓扑结构：总线型网络采用单根传输线作为传输介质，所有的站点都通过相应的硬件接口直接连接到传输介质或称总线上。

使用一定长度的电缆将设备连接在一起。

设备可以在不影响系统中其他设备工作的情况下从总线中取下。

任何一个站点发送的信号都可以沿着介质传播，而且能被其他所有站点接收。

总线拓扑的优点是:电缆长度短，易于布线和维护；结构简单，传输介质又是无源元件，从硬件的角度看，十分可靠。

总线拓扑的缺点是:因为总线拓扑的网不是集中控制的，所以故障检测需要在网上的各个站点上进行；在扩展总线的干线长度时，需重新配置中继器、剪裁电缆、调整终端器等；总线上的站点需要介质访问控制功能,这就增加了站点的硬件和软件费用。

环形拓扑结构：由连接成封闭回路的网络结点组成的，每一结点与它左右相邻的结点连接。

环形网络的一个典型代表是令牌环局域网，它的传输速率为4Mbps或16Mbps，这种网络结构最早由IBM推出，但现在被其他厂家采用。

在令牌环网络中，拥有" 令牌" 的设备允许在网络中传输数据。

这样可以保证在某一时间内网络中只有一台设备可以传送信息。

在环形网络中信息流只能是单方向的，每个收到信息包的站点都向它的下游站点转发该信息包。

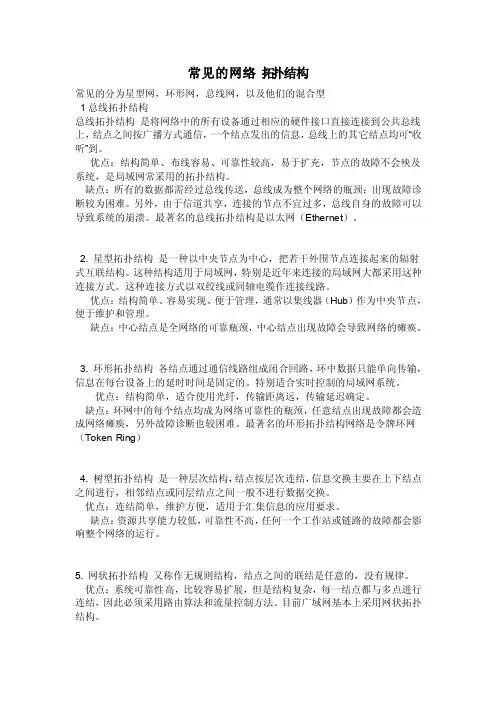

常见的网络‎拓扑结构常见的分为‎星型网，环形网，总线网，以及他们的‎混合型1总线拓扑‎结构总线拓扑结‎构是将网络中‎的所有设备‎通过相应的‎硬件接口直‎接连接到公‎共总线上，结点之间按‎广播方式通‎信，一个结点发‎出的信息，总线上的其‎它结点均可‎“收听”到。

优点：结构简单、布线容易、可靠性较高‎，易于扩充，节点的故障‎不会殃及系‎统，是局域网常‎采用的拓扑‎结构。

缺点：所有的数据‎都需经过总‎线传送，总线成为整‎个网络的瓶‎颈；出现故障诊‎断较为困难‎。

另外，由于信道共‎享，连接的节点‎不宜过多，总线自身的‎故障可以导‎致系统的崩‎溃。

最著名的总‎线拓扑结构‎是以太网（Ether‎n et）。

2. 星型拓扑结‎构是一种以中‎央节点为中‎心，把若干外围‎节点连接起‎来的辐射式‎互联结构。

这种结构适‎用于局域网‎，特别是近年‎来连接的局‎域网大都采‎用这种连接‎方式。

这种连接方‎式以双绞线‎或同轴电缆‎作连接线路‎。

优点：结构简单、容易实现、便于管理，通常以集线‎器（Hub）作为中央节‎点，便于维护和‎管理。

缺点：中心结点是‎全网络的可‎靠瓶颈，中心结点出‎现故障会导‎致网络的瘫‎痪。

3. 环形拓扑结‎构各结点通过‎通信线路组‎成闭合回路‎，环中数据只‎能单向传输‎，信息在每台‎设备上的延‎时时间是固‎定的。

特别适合实‎时控制的局‎域网系统。

优点：结构简单，适合使用光‎纤，传输距离远‎，传输延迟确‎定。

缺点：环网中的每‎个结点均成‎为网络可靠‎性的瓶颈，任意结点出‎现故障都会‎造成网络瘫‎痪，另外故障诊‎断也较困难‎。

最著名的环‎形拓扑结构‎网络是令牌‎环网（Token‎Ring）4. 树型拓扑结‎构是一种层次‎结构，结点按层次‎连结，信息交换主‎要在上下结‎点之间进行‎，相邻结点或‎同层结点之‎间一般不进‎行数据交换‎。

优点：连结简单，维护方便，适用于汇集‎信息的应用‎要求。

缺点：资源共享能‎力较低，可靠性不高‎，任何一个工‎作站或链路‎的故障都会‎影响整个网‎络的运行。

局域网基础知识局域网基础知识一、什么是局域网局域网（Local Area Network，LAN）是指在一个局部区域内，由计算机和其他网络设备组成的网络。

局域网通常用于组织内部的信息共享、资源共享和通信。

二、局域网的组成及结构1.服务器：局域网中的服务器是网络的核心设备，负责存储和管理共享的信息资源，同时提供网络服务，如文件共享、打印服务等。

2.客户机：局域网中的客户机是网络的终端设备，用于访问和使用服务器上的共享资源。

3.网络设备：包括交换机和路由器等设备，用于连接服务器和客户机，实现数据的传输和通信。

4.网络连接：局域网中的设备可以通过以太网或无线局域网等方式进行连接。

三、局域网常见的拓扑结构1.总线型拓扑：所有设备都连接到一根主干线的拓扑结构，不适合大型网络。

2.星型拓扑：所有设备都连接到一个中心设备（如交换机）的拓扑结构，易于管理和维护。

3.环型拓扑：所有设备通过一个环路连接的拓扑结构，数据按固定的方向传输，可提供高可靠性。

4.混合型拓扑：结合了以上多种拓扑结构的拓扑结构，适用于复杂的网络环境。

四、局域网常见的网络协议1.TCP/IP协议：是互联网使用的基本协议，包括TCP协议和IP 协议。

2.Ethernet协议：是局域网中最常用的网络传输协议，定义了数据传输的格式和规则。

3.DHCP协议：用于给局域网中的设备自动分配IP地质。

4.DNS协议：用于将域名转换为IP地质，方便设备进行访问。

五、局域网的安全问题及解决方法1.数据安全：使用防火墙、访问控制列表等措施来保护局域网中的数据安全。

2.网络访问控制：通过访问控制策略、身份认证等方式控制网络的访问权限。

3.和恶意软件防范：使用安全软件、及时更新操作系统等手段来预防和恶意软件的攻击。

六、本文档涉及附件本文档涉及的附件包括：1.局域网布局图2.局域网配置指南七、本文所涉及的法律名词及注释1.TCP/IP协议：传输控制协议/网际协议，是一种网络协议，用于互联网的数据传输和通信。

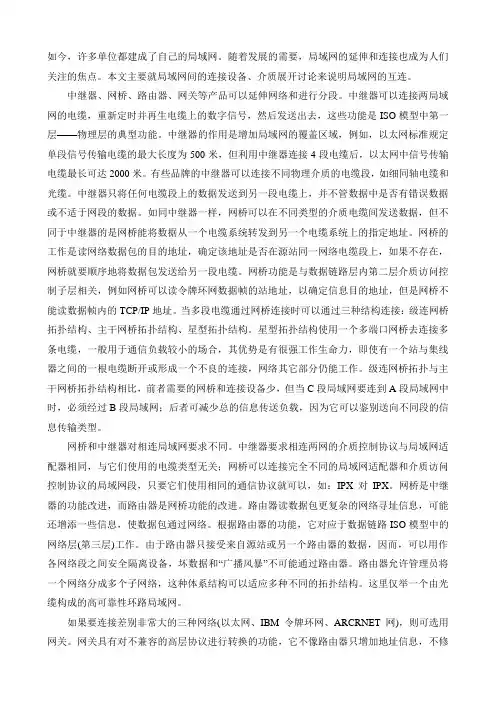

如今，许多单位都建成了自己的局域网。

随着发展的需要，局域网的延伸和连接也成为人们关注的焦点。

本文主要就局域网间的连接设备、介质展开讨论来说明局域网的互连。

中继器、网桥、路由器、网关等产品可以延伸网络和进行分段。

中继器可以连接两局域网的电缆，重新定时并再生电缆上的数字信号，然后发送出去，这些功能是ISO模型中第一层——物理层的典型功能。

中继器的作用是增加局域网的覆盖区域，例如，以太网标准规定单段信号传输电缆的最大长度为500米，但利用中继器连接4段电缆后，以太网中信号传输电缆最长可达2000米。

有些品牌的中继器可以连接不同物理介质的电缆段，如细同轴电缆和光缆。

中继器只将任何电缆段上的数据发送到另一段电缆上，并不管数据中是否有错误数据或不适于网段的数据。

如同中继器一样，网桥可以在不同类型的介质电缆间发送数据，但不同于中继器的是网桥能将数据从一个电缆系统转发到另一个电缆系统上的指定地址。

网桥的工作是读网络数据包的目的地址，确定该地址是否在源站同一网络电缆段上，如果不存在，网桥就要顺序地将数据包发送给另一段电缆。

网桥功能是与数据链路层内第二层介质访问控制子层相关，例如网桥可以读令牌环网数据帧的站地址，以确定信息目的地址，但是网桥不能读数据帧内的TCP/IP地址。

当多段电缆通过网桥连接时可以通过三种结构连接：级连网桥拓扑结构、主干网桥拓扑结构、星型拓扑结构。

星型拓扑结构使用一个多端口网桥去连接多条电缆，一般用于通信负载较小的场合，其优势是有很强工作生命力，即使有一个站与集线器之间的一根电缆断开或形成一个不良的连接，网络其它部分仍能工作。

级连网桥拓扑与主干网桥拓扑结构相比，前者需要的网桥和连接设备少，但当C段局域网要连到A段局域网中时，必须经过B段局域网；后者可减少总的信息传送负载，因为它可以鉴别送向不同段的信息传输类型。

网桥和中继器对相连局域网要求不同。

中继器要求相连两网的介质控制协议与局域网适配器相同，与它们使用的电缆类型无关；网桥可以连接完全不同的局域网适配器和介质访问控制协议的局域网段，只要它们使用相同的通信协议就可以，如：IPX对IPX。

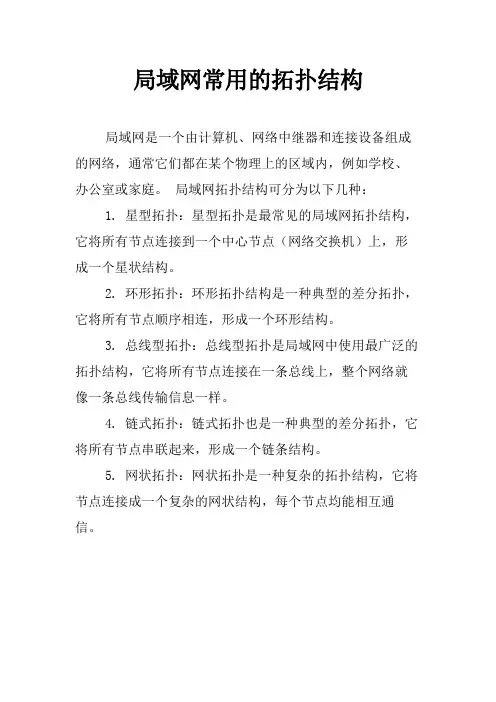

局域网常用的拓扑结构
局域网是一个由计算机、网络中继器和连接设备组成的网络，通常它们都在某个物理上的区域内，例如学校、办公室或家庭。

局域网拓扑结构可分为以下几种：
1. 星型拓扑：星型拓扑是最常见的局域网拓扑结构，它将所有节点连接到一个中心节点（网络交换机）上，形成一个星状结构。

2. 环形拓扑：环形拓扑结构是一种典型的差分拓扑，它将所有节点顺序相连，形成一个环形结构。

3. 总线型拓扑：总线型拓扑是局域网中使用最广泛的拓扑结构，它将所有节点连接在一条总线上，整个网络就像一条总线传输信息一样。

4. 链式拓扑：链式拓扑也是一种典型的差分拓扑，它将所有节点串联起来，形成一个链条结构。

5. 网状拓扑：网状拓扑是一种复杂的拓扑结构，它将节点连接成一个复杂的网状结构，每个节点均能相互通信。

局域网拓扑结构拓扑结构网络中的计算机等设备要实现互联，就需要以一定的结构方式进行连接，这种连接方式就叫做"拓扑结构"，通俗地讲这些网络设备如何连接在一起的。

目录局域网拓扑结构（1）星型结构（2）环型结构（3）总线型结构（4）树型编辑本段详解点和通信链路，网络中结点的互连模式叫网络的拓扑结构。

在局域网中常用的拓扑结构有:星形结构、环形结构、总线型结构,网格型结构。

编辑本段星形拓扑结构概述星形网通过点到点链路接到中央结点的各站点组成的。

通过中心设备实现许多点到点连接。

在数据网络中，这种设备是主机或集线器。

在星形网中，可以在不影响系统其他设备工作的情况下，非常容易地增加和减少设备。

星型拓扑的优点是:利用中央结点可方便地提供服务和重新配置网络；单个连接点的故障只影响一个设备，不会影响全网，容易检测和隔离故障,便于维护；任何一个连接只涉及到中央结点和一个站点，因此控制介质访问的方法很简单，从而访问协议也十分简单。

星型拓扑的缺点是:每个站点直接与中央结点相连，需要大量电缆,因此费用较高；如果中央结点产生故障，则全网不能工作，所以对中央结点的可靠性和冗余度要求很高。

这种结构是目前在局域网中应用得最为普遍的一种，在企业网络中几乎都是采用这一方式。

星型网络几乎是Ethernet（以太网）网络专用，它是因网络中的各工作站节点设备通过一个网络集中设备（如集线器或者交换机）连接在一起，各节点呈星状分布而得名。

这类网络目前用的最多的传输介质是双绞线，如常见的五类线、超五类双绞线等。

特点这种拓扑结构网络的基本特点主要有如下几点：（1）容易实现：它所采用的传输介质一般都是采用通用的双绞线，这种传输介质相对来说比较便宜，如目前正品五类双绞线每米也仅1.5元左右，而同轴电缆最便宜的也要2.00元左右一米，光缆那更不用说了。

这种拓扑结构主要应用于IEEE 802.2、IEEE 802.3标准的以太局域网中；（2）节点扩展、移动方便：节点扩展时只需要从集线器或交换机等集中设备中拉一条线即可，而要移动一个节点只需要把相应节点设备移到新节点即可，而不会像环型网络那样"牵其一而动全局"；（3）维护容易；一个节点出现故障不会影响其它节点的连接，可任意拆走故障节点；（4）采用广播信息传送方式：任何一个节点发送信息在整个网中的节点都可以收到，这在网络方面存在一定的隐患，但这在局域网中使用影响不大；（5）网络传输数据快：这一点可以从目前最新的1000Mbps到10G以太网接入速度可以看出。

网络技术(第三章局域网基本概念)局域网基本概念局域网（Local Area Network，LAN）是一种覆盖范围较小的计算机网络，广泛应用于家庭、企事业单位以及学校等场所。

它是将一组互连的计算机和网络设备组织起来，实现内部资源共享和信息传递的网络系统。

在这一章节中，我们将对局域网的基本概念进行探讨。

一、局域网的定义和特点局域网是一种基于数据链路层和物理层技术的计算机网络，通常覆盖在一个较小的地理范围内，如办公楼、校园或者家庭。

与广域网相比，局域网的覆盖范围较小、传输速率较高，并且较为经济实用。

局域网可以根据其使用目的和规模的不同，分为家庭局域网、企业局域网和学校局域网等。

局域网的特点包括以下几个方面：1. 覆盖范围小：局域网通常覆盖在一个建筑物或者一片相对密集的区域内，其范围通常不超过几千米。

2. 高传输速率：局域网采用高速的数据传输技术，可以实现较高的传输速率，满足用户对快速数据交换和资源共享的需求。

3. 低延迟和高可靠性：由于局域网范围相对较小，数据传输的延迟较低，同时也具备较高的可靠性和稳定性。

4. 资源共享：局域网中的计算机和网络设备可以共享打印机、文件、数据库等资源，提高工作效率和资源利用率。

二、局域网的组成和拓扑结构局域网由多台计算机和网络设备组成，可以采用不同的拓扑结构进行连接和管理。

常见的局域网拓扑结构包括总线型、星型、环型和网状型等。

1. 总线型局域网：总线型局域网采用一条主干线连接各个节点，各台计算机通过总线进行数据传输。

总线型局域网结构简单，成本低廉，但由于所有节点共享一条线路，容易造成数据冲突和网络拥堵。

2. 星型局域网：星型局域网将各个节点连接到一个中央集线器或交换机上，实现数据传输和资源共享。

星型局域网拓扑结构清晰，易于管理和维护，但如果集线器或交换机发生故障，整个网络可能会中断。

3. 环型局域网：环型局域网采用环形的物理连接方式，节点之间通过令牌进行数据传输。

环型局域网具有较高的传输效率和可靠性，但节点的增加和故障的修复较为困难。

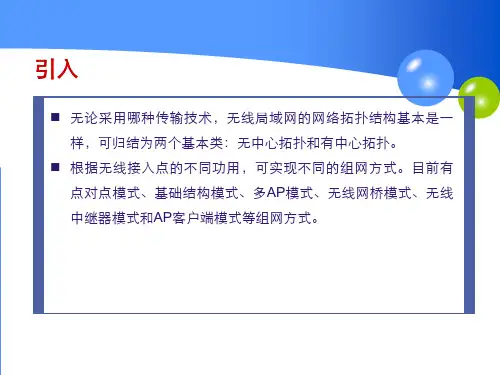

无线局域网拓扑结构无线局域网拓扑结构⒈引言本文档旨在介绍无线局域网（Wireless Local Area Network, WLAN）的拓扑结构。

无线局域网是一种基于无线通信技术的局域网，通过无线信号传输数据。

⒉网络设备⑴无线接入点（Wireless Access Point, WAP）无线接入点是无线局域网的核心设备，它负责将有线网络转换成无线信号，并提供给无线终端设备进行通信。

无线接入点通常安装在需要覆盖无线网络的区域内，如办公室、会议室等。

⑵无线终端设备无线终端设备是连接到无线局域网的设备，包括无线笔记本电脑、智能方式、平板电脑等。

无线终端设备通过连接到无线接入点，实现与网络的通信。

⒊拓扑结构⑴基本拓扑结构基本的无线局域网拓扑结构包括一个无线接入点和多个无线终端设备。

无线终端设备通过无线信号与无线接入点进行通信，无线接入点将通信数据转发给有线网络。

⑵扩展拓扑结构扩展的无线局域网拓扑结构可以包括多个无线接入点，并通过有线网络进行连接。

这种拓扑结构可以提供更大的覆盖范围，并支持更多的无线终端设备连接。

⒋安全性考虑⑴加密算法为了保护无线局域网中的数据安全，通常会使用加密算法对数据进行加密。

常用的加密算法包括WEP、WPA和WPA2等。

⑵认证机制为了确保只有授权用户可以连接到无线局域网，可以使用认证机制对用户进行身份验证。

常用的认证机制包括WEP密钥认证和WPA/WPA2个人/企业认证等。

⒌管理与维护⑴网络监控通过网络监控工具可以实时监测无线局域网的运行状态，包括无线接入点的连接状况、网络负载情况等。

网络管理员可以根据监控结果进行网络优化和故障排除。

⑵安全更新定期更新无线接入点和无线终端设备的固件和软件，以确保系统的安全性。

安全更新可以修复已知的漏洞，并提供更好的网络保护。

⒍附件本文档附带以下文件：附件1：无线局域网拓扑结构示意图附件2：网络监控工具推荐列表⒎法律名词及注释无线局域网拓扑结构涉及以下法律名词及注释：⒈无线局域网：一种基于无线通信技术的局域网，通过无线信号传输数据。

常用的拓扑结构及优缺点一、引言拓扑结构是计算机网络中的重要概念之一，它涉及到网络中节点和链接的连接方式。

不同的拓扑结构具有不同的优缺点，因此在设计计算机网络时需要根据实际情况选择合适的拓扑结构。

本文将介绍常用的拓扑结构及其优缺点。

二、总线拓扑总线拓扑是指所有节点都通过同一条物理链路连接在一起，形成一个线性结构。

这种拓扑结构常用于小型局域网中。

优点：1. 简单易用：总线拓扑结构简单明了，容易实现和维护。

2. 成本低廉：由于只需要一条物理链路，因此成本相对较低。

3. 适合小型局域网：总线拓扑适合小型局域网，可以满足基本通信需求。

缺点：1. 故障率高：由于所有节点都共享同一条物理链路，因此当其中一个节点出现故障时，整个网络都会受到影响。

2. 带宽有限：由于所有节点共享带宽，因此当多个节点同时进行数据传输时，会造成带宽瓶颈。

3. 安全性差：由于所有节点都可以访问同一条物理链路，因此容易受到安全威胁。

三、星型拓扑星型拓扑是指所有节点都连接到一个中心节点上，形成一个星形结构。

这种拓扑结构常用于中小型局域网中。

优点：1. 故障率低：由于每个节点都独立连接到中心节点，因此当其中一个节点出现故障时，不会影响整个网络的正常运行。

2. 易于维护：由于每个节点都独立连接到中心节点，因此对于单个节点的维护和升级非常方便。

3. 可扩展性强：由于每个节点都独立连接到中心节点，因此可以方便地增加或减少网络中的节点数量。

缺点：1. 成本较高：由于需要一个中心节点来连接所有其他节点，因此成本相对较高。

2. 中心节点单点故障：由于整个网络的正常运行依赖于中心节点，当中心节点出现故障时会导致整个网络瘫痪。

3. 带宽有限：由于所有数据传输都需要经过中心节点进行转发，因此带宽容易成为瓶颈。

四、环型拓扑环型拓扑是指所有节点按照环形连接方式相互连接，形成一个环形结构。

这种拓扑结构常用于小型局域网中。

优点：1. 数据传输效率高：由于数据可以沿着环形路径传输，因此数据传输效率较高。

局域网拓扑结构图1：引言本文档旨在详细描述局域网的拓扑结构图及相关信息，以便于网络管理员理解和管理局域网的布局和连接方式。

通过可视化的拓扑结构图，能够更好地了解网络设备之间的关系和连接方式，进一步提升网络管理的效率和准确性。

2：总体介绍2.1 局域网拓扑结构概述局域网拓扑结构是指网络设备之间的连接方式和布局。

常见的局域网拓扑结构包括星型、总线型、环型和网状型等，选择合适的拓扑结构可根据局域网规模大小、网络性能要求和安全需求等因素进行调整。

2.2 局域网设备清单列出局域网所涉及的所有网络设备清单，包括交换机、路由器、无线接入点、防火墙等，以及它们的型号、数量和所在位置等信息。

3：局域网拓扑结构图3.1 拓扑结构图示例插入局域网拓扑结构图的示例，包括设备的位置、连接方式和流量方向等信息，以便于直观理解局域网的布局和连接方式。

3.2 拓扑结构图详细说明对拓扑结构图中的每个设备和连接进行详细说明，包括设备的功能、配置和运行状态等信息，以及连接方式的类型、带宽和安全性等特点。

4：网络设备配置4.1 交换机配置列出每个交换机的配置信息，包括VLAN划分、端口配置和链路聚合等内容，以及交换机的管理IP地质和访问控制列表（ACL）等信息。

4.2 路由器配置列出每个路由器的配置信息，包括接口配置、路由表设置和NAT配置等内容，以及路由器的管理IP地质和访问策略等信息。

5：网络安全设置5.1 防火墙配置描述防火墙的配置信息，包括防火墙规则设置、策略限制和入侵检测系统等内容，以及防火墙的管理IP地质和日志记录机制等信息。

5.2 访问控制列表（ACL）配置详细说明ACL的配置信息，包括允许和禁止的访问规则、源和目标地质过滤等内容，以及ACL的应用范围和更新策略等信息。

6：附件本文档所涉及的附件包括局域网拓扑结构图的源文件和相关的配置文件等，供读者进一步查阅和参考。

7：法律名词及注释本文所涉及的法律名词及注释，用于解释和说明相关法律概念和条款，以确保文档内容准确、合规。

7、无线局域网拓扑结构无线局域网（Wireless Local Area Network，简称 WLAN）是指基于无线通信技术，实现局域网内各终端之间数据的传输、共享和通信，无需布置电缆、光缆等有线介质，以提高工作效率和生产力，减轻管理成本和硬件投资。

WLAN拓扑结构是指组成无线网络的设备之间的组织关系，影响无线通信的稳定性、可靠性和传输速率。

1. 基础设施模式（Infrastructure mode）基础设施模式是无线网络的主体结构，其中包括一个或多个接入点（Access Point，AP）设备和无线终端（如笔记本电脑、手机等）组成。

所有的数据传输和交换都通过接入点完成，并且接入点还可以提供安全认证和加密的服务。

在这种模式下，所有无线终端必须连接到接入点才能进行通信，实现了高速、稳定的数据传输。

2. 自组织网络模式（Ad-hoc mode）自组织网络模式是指无需中心化的接入点设备，由多个相互连接的无线终端自行组成一个局域网。

这种模式适用于场景较小、数量较少的网络，例如在会议、展览等活动中建立随意的临时网络。

由于没有中心化的接入点，数据传输相对较慢，不太适用于大规模的数据传输。

3. 混合模式（Mixed mode）混合模式是指在基础设施模式和自组织网络模式之间切换的一种模式。

在这种模式下，无线网络接入点可以兼容两种模式，如果无线终端在接入点附近，则通过基础设施模式进行连接传输；如果无线终端间距较远，则通过自组织网络模式进行连接传输。

网格模式是指通过多个接入点形成一个覆盖面积更大的无线网络，通过多个接入点之间的相互连接实现多跳传输。

在这种模式下，出现问题时可以实现动态路由变化，数据传输更加可靠和稳定。

网格模式在监控等需要高稳定性和可靠性的场景中较为常见。

但是，网格模式需要大量的接入点支持，对硬件设备和布线要求较高，需要考虑成本和维护等因素。

5. 万物互联模式（Internet of Things mode）随着物联网的兴起，无线网络也在不断地发展和创新。

局域网组网方案设计第一点：局域网组网技术概述局域网（Local Area Network，简称LAN）是指在某一区域内，通过通信缆线或无线通信手段连接起来的计算机网络。

它广泛应用于企业、学校、工厂等场所，为用户提供高效、便捷的网络服务。

局域网组网技术主要包括以下几个方面：1.拓扑结构：局域网的拓扑结构是指网络节点连接的几何布局。

常见的拓扑结构有总线型、环型、星型、树型和网状型等。

每种拓扑结构都有其优点和缺点，需要根据实际需求选择合适的拓扑结构。

2.传输介质：传输介质是连接局域网节点的基础设施。

常见的传输介质有双绞线、同轴电缆、光纤和无线电波等。

不同传输介质具有不同的传输速度、距离和抗干扰能力，需要根据实际环境和需求选择。

3.网络协议：局域网内各设备之间需要遵循共同的网络协议才能实现正常通信。

常见的网络协议有TCP/IP、IPX/SPX、DECnet等。

其中，TCP/IP 协议是互联网和局域网中最常用的协议，它定义了数据传输的规则和标准。

4.网络设备：局域网组网需要使用到多种网络设备，如交换机、路由器、网桥、无线接入点等。

这些设备负责实现网络节点之间的连接、数据传输和网络安全等功能。

5.网络安全：局域网网络安全是保障局域网内数据安全和设备安全的重要措施。

常见的网络安全技术包括防火墙、入侵检测系统、访问控制、加密等。

6.网络管理：局域网管理是指对局域网内的设备、用户和数据进行有效管理，以确保网络的正常运行。

常见的网络管理技术包括网络监控、故障排查、性能优化等。

第二点：局域网组网方案设计要点设计一个高效、稳定、安全的局域网组网方案，需要考虑以下几个关键要点：1.需求分析：在设计局域网组网方案之前，首先要对企业的业务需求、人员规模、未来发展等进行全面了解，以确保网络设计能够满足当前和未来的需求。

2.拓扑结构设计：根据实际需求和场地条件，选择合适的拓扑结构。

例如，对于小型企业，星型拓扑结构可能更为合适；而对于大型企业， tree型或网状型拓扑结构可能更为合适。

局域网组建中的网络拓扑设计技巧在局域网（LAN）的建设中，网络拓扑设计是至关重要的环节。

良好的网络拓扑设计能够提高网络性能、增加网络的可靠性，并且便于网络管理和维护。

本文将介绍一些局域网组建中的网络拓扑设计技巧，以帮助读者更好地构建高效稳定的局域网。

1. 明确网络需求在开始进行网络拓扑设计之前，明确网络的需求是非常重要的。

需要考虑的因素包括网络规模、网络带宽需求、安全性要求以及扩展性等。

对于小型局域网，常见的网络拓扑结构包括星型、总线型和环型等；对于大型局域网，通常需要采用分布式的拓扑结构，如树型、网状和混合型等。

2. 选择合适的网络设备选择合适的网络设备是网络拓扑设计中的关键步骤。

根据不同的拓扑结构和网络需求，选用适合的交换机、路由器和防火墙等网络设备。

交换机负责局域网内部的数据包交换，路由器则负责不同子网之间的数据传输，而防火墙则用于保护网络安全。

同时，要考虑设备的性能、可靠性和扩展能力，以满足未来的网络扩展需求。

3. 建立冗余和容错机制为了提高网络的可靠性和容错性，建立冗余和容错机制是必要的。

通过冗余设备和链路的设置，当某个设备或链路发生故障时，可以快速切换到备用设备或链路，避免网络中断。

常见的冗余和容错技术包括双机热备、链路聚合和路由冗余等。

4. 合理规划IP地址和子网划分在局域网组建过程中，合理规划IP地址和子网划分是非常重要的。

根据网络规模和需求，对IP地址进行合理的划分和规划，以实现IP地址的有效利用和管理。

同时，对局域网进行适当的子网划分，可以提高网络的性能和安全性。

5. 配置合适的网络安全策略网络安全是局域网组建中不可忽视的方面。

配置合适的网络安全策略可以有效保护局域网免受各种网络威胁。

这包括设置访问控制列表（ACL）、虚拟专用网络（VPN）和入侵检测系统（IDS）等。

此外，定期更新网络设备的固件和及时修补安全漏洞也是保持网络安全的重要措施。

6. 进行性能监测和优化在局域网组建完成后，及时进行性能监测和优化是保证网络高效运行的关键。
