【精品】东台初级中学九年级物理期末试卷(含答案)精编

盐城市东台市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、填空题：(共20分，每空1分) (共10题；共20分)1. （2分） (2017九上·兴化期中) 生活中，为了调配菜的味道，炒菜时要往菜中加盐，腌菜时也要加入盐.在炒菜时，盐的咸味能更快进入菜中，这是因为，炒菜时的温度比腌菜时的温度________，分子的运动________的缘故.2. （2分） (2018九上·江岸月考) 如图是简化了的电冰箱的电路图。

图中M是压缩机的电动机，L是电冰箱内部的照明灯。

当电冰箱接入电路后，关闭了电冰箱的门时，照明灯熄灭，压缩机开始工作，则开关S1和S2的状态是________，当打开正在工作的电冰箱门时，开关S1与S2的状态是________。

3. （2分） (2019九上·德庆期中) 工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是带电体能够________。

毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带________电。

4. （2分）如图所示电路，闭合开关S，当滑动变阻器的滑片P向左滑动时，电流表的读数将会________ ，电压表的读数将会________ （选填“变大”、“变小”或“不变”），小灯泡将会________ （选填“变亮”或“变暗”）．（不考虑灯泡电阻的变化）5. （2分） (2017九上·钦州港期中) 将一根镍铬合金丝均匀拉长接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________.(填“增大”“减小”或“不变”).6. （2分） (2016九上·东明期中) 如图所示，开关由断开到闭合时，电流表的示数将________，电压表的示数将________．7. （2分） (2016九上·松山期中) 物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是________（选填“导体”或“绝缘体”）；飘落到供电设备上会造成________（选填“断路”或“短路”），从而使供电系统瘫痪．8. （2分）(2016·古冶模拟) 如图所示的电路，开关S接到a后，电磁铁左端为________极．小磁针静止时，C端是________极；将开关S由a换到b，调节滑动变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性________（选填“增强”、“减弱”或“不变”）．9. （2分）(2017·靖江模拟) 在玻璃、硅、铁、水银中，属于绝缘材料的是________，在输电导线、发电机线圈、电炉丝中，不能用超导材料制作的是________．10. （2分）(2020·镇江模拟) 一只标有“6 V 3 W”的小灯泡，接在电源电压为12 V的电路中，为使其正常发光，应________(选填“串”或“并”)联一个阻值________Ω的电阻，该电阻通电20 s产生的热量是________J。

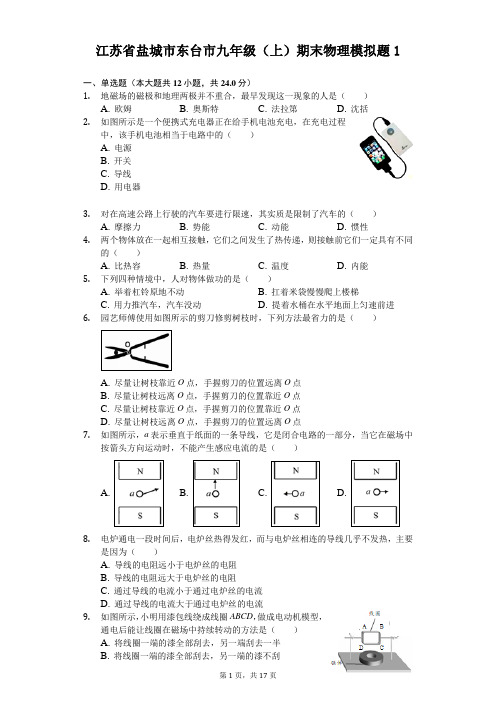

江苏省盐城市东台市九年级（上）期末物理模拟题1一、单选题（本大题共12小题，共24.0分）1.地磁场的磁极和地理两极并不重合，最早发现这一现象的人是（）A. 欧姆B. 奥斯特C. 法拉第D. 沈括2.如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A. 电源B. 开关C. 导线D. 用电器3.对在高速公路上行驶的汽车要进行限速，其实质是限制了汽车的（）A. 摩擦力B. 势能C. 动能D. 惯性4.两个物体放在一起相互接触，它们之间发生了热传递，则接触前它们一定具有不同的（）A. 比热容B. 热量C. 温度D. 内能5.下列四种情境中，人对物体做功的是（）A. 举着杠铃原地不动B. 扛着米袋慢慢爬上楼梯C. 用力推汽车，汽车没动D. 提着水桶在水平地面上匀速前进6.园艺师傅使用如图所示的剪刀修剪树枝时，下列方法最省力的是（）A. 尽量让树枝靠近O点，手握剪刀的位置远离O点B. 尽量让树枝远离O点，手握剪刀的位置靠近O点C. 尽量让树枝靠近O点，手握剪刀的位置靠近O点D. 尽量让树枝远离O点，手握剪刀的位置远离O点7.如图所示，a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的是（）A. B. C. D.8.电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线几乎不发热，主要是因为（）A. 导线的电阻远小于电炉丝的电阻B. 导线的电阻远大于电炉丝的电阻C. 通过导线的电流小于通过电炉丝的电流D. 通过导线的电流大于通过电炉丝的电流9.如图所示，小明用漆包线绕成线圈ABCD，做成电动机模型，通电后能让线圈在磁场中持续转动的方法是（）A. 将线圈一端的漆全部刮去，另一端刮去一半B. 将线圈一端的漆全部刮去，另一端的漆不刮C. 将线圈两端的漆各刮去一半，两端刮去的漆在同侧D. 将线圈两端的漆各刮去一半，两端刮去的漆在异侧10.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

2022-2022学年江苏省盐城市东台市九年级（上）期末物理试卷参考答案与试题解析一、选择题：本题共12小题，每小题2分，共24分．每小题只有一个选项正确．1．家庭电路中电能表测量的是（）A．电阻B．电功C．电压D．电流【考点】电功．【分析】根据电能表的用途填空即可．知道用电器消耗电能的过程，就是一个电流做功的过程．【解答】解：家庭电路中，用电器消耗电能的过程，就是一个电流做功的过程，消耗电能的多少或所做电功的多少，用电能表来测量．因此，家庭电路中的电能表是测量电功或消耗电能多少的仪表．故选B．2．下列装置工作时主要将电能转化为机械能的是（）A．电视机 B．电饭锅C．电动机D．发电机【考点】电功的实质．【分析】电流做功的过程实质上是电能转化为其它形式能的过程，用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程．【解答】解：A、电视机工作时，主要将电能转化为光能和声能，不合题意；B、电饭锅工作时，主要将电能转化为内能，不合题意；C、电动机工作时，主要将电能转化为机械能，符合题意；D、发电机工作时，主要将机械能转化为电能，不合题意．故选C．3．2022年9月15日，我国用以液态氢为燃料的火箭成功发射“天宫二号”空间实验室，液态氢用作火箭燃料，是因为液态氢具有（）A．较大的热值B．较高的沸点 C．较高的熔点 D．较大的比热容【考点】燃料的热值．【分析】热值是指1千克的某种燃料完全燃烧后释放的能量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小．【解答】解：火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故A正确．故选A．4．下列情形中，运动员对物体没有做功的是（）A．射箭运动员将弓弦拉开B．举重运动员举着杠铃停在空中C．排球运动员将排球抛向空中D．篮球运动员从地上将篮球捡起【考点】力是否做功的判断．【分析】做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离．二者缺一不可．【解答】解：A、射箭运动员用力将弓拉开，有力作用在物体上，物体在力的方向上通过了距离，所以做了功，故A不合题意；B、举重运动员举着杠铃停在空中，有力作用在物体上，但物体在力的方向上没有通过距离，所以不做功，故B符合题意；C、将排球抛向空中，在排球离开后之前，对物体施加了力，物体在力的方向上通过了距离，做了功，故C不合题意；D、篮球运动员从地上将篮球捡起，人对篮球有一个向上的作用力，篮球在这个力的作用下移动了距离，所以做了功．故D 不合题意．故选B．5．将导体AB、小量程电流表和蹄形磁体按图组装起来．闭合开关进行如下操作，其中能使电流表指针偏转的是（）A．导体AB静止在磁场中B．磁体不动，导体AB在水平方向左右运动C．磁体不动，导体AB在竖直方向左右运动D．导体AB不动，磁体在竖直方向上下运动【考点】产生感应电流的条件．【分析】要产生感应电流需满足两个条件：一为闭合回路，二为回路中部分导体切割磁感线．根据条件可判断．【解答】解：A、导体AB静止在磁场内，没有切割磁感线运动，故不会产生感应电流，电流表指针不会偏转；故A错误；B、磁体不动，导体AB在水平方向左右运动，做切割磁感线运动，会产生感应电流；故B正确；C、磁体不动，导体AB在竖直方向左右运动，没有切割磁感线运动，故不会产生感应电流，电流表指针不会偏转；故C错误；D、导体AB不动，磁体在竖直方向上下运动，没有切割磁感线运动，故不会产生感应电流，电流表指针不会偏转；故D错误．故选：B．6．将电热毯内断了的电热丝的两个断头接上，再将该电热毯接入电路中，电热丝的接头处很容易烧焦，其原因是（）A．接头处的电阻变大B．接头处的电流大于电热丝其他部分的电流C．接头处的电阻变小D．接头处的电流小于电热丝其他部分的电流【考点】焦耳定律的计算公式及其应用．【分析】导线的两个断头的接头处，会因为接触不够紧密而使导电能力减弱，即电阻增大．【解答】解：导线的两个断头接上后继续使用，导线的两个断头的接头处，会因为接触不够紧密而使导电能力减弱，即电阻增大；电路中，用电器与导线串联，故其电流相等；当电路中电流较大时，根据焦耳定律Q=I2Rt可知在相同时间内该导线产生热量多．故选：A．7．小明用图示装置“探究重力势能大小与质量的关系”，下列说法正确的是（）A．实验研究对象是三脚小桌B．让同一木块从三个不同的高度由静止下落C．让质量不同的木块从不同的高度由静止下落D．用三脚小桌下陷的深度来表示木块重力势能的大小【考点】探究影响物体势能大小的因素．【分析】（1）物体由于运动而具有的能叫做动能，动能的大小与物体的质量和速度有关；（2）实验过程要采用控制变量法，当研究动能大小与质量的关系时，要让质量不同的木块从同一高度下落，这样保证下落速度相同；即只有这样实验才更为科学严密．【解答】解：A、实验中让质量不同的木块从相同的高度落下，通过观察三角小桌下陷的深度来探究木块的动能大小与质量的关系，所以实验研究对象是木块，故A错误；BC、探究重力势能大小与质量的关系，要控制木块所处的高度相同，质量不同，即让不同质量的木块从同一高度静止落下；故BC错误；D、实验运用了转换法，通过观察三角小桌下陷的深度来探究木块的动能大小与质量的关系；故D正确．故选：D．8．小明将一箱书搬上三楼，先后采用了两种方法：一是一次把所有的书搬上三楼；二是分两次把所有的书搬上三楼．假设他上楼的速度相同，则这两种方法中（）A．第一种所做的总功多一些B．第二种对书做的功多一些C．第一种搬书的功率大一些D．第二种搬书的效率大一些【考点】功的大小比较；机械效率的大小比较；功率大小的比较．【分析】已知这箱书的重力一定，楼的高度前后不变，根据公式W=Gh可求克服自身重力做的功；比较两次所做额外功的多少，从而确定总功的大小，根据机械效率公式可知效率的大小；他上楼的速度相同，得出上楼时间关系，根据△t比较它们温度变化量之间的关系，初温相同时可比较它们末温的关系；（3）导体的电阻与导体的材料、长度、横截面积有关，且材料相同时，导体越长、横截面积越小，导体的电阻越大；（4）探究导体产生的热量与电阻的关系，需要控制电路中的电流和通电时间相同，改变电阻的阻值．【解答】解：A．由图可知，该电路为串联电路，通过三个电阻的电流是相同的，根据公式U=IR可知，在电流相同时，电阻不同，电压不同，所以三根电热丝的电压不完全相等，故A错误；B ．由图可知，三电热丝串联，因串联电路中各处的电流和通电时间相等，且R A =RC ＞R B ，所以，由Q=I 2Rt 可知，三电热丝产生的热量关系为Q A =Q C ＞Q B ，因不计热损失，且三液体的质量相等，c 水＞c 煤油，所以，由Q=cm △t 的变形式△t=可知，△t B ＜△t A ＜△C ，因三液体的初温相等，所以，三液体的末温即三支温度计示数的大小关系为T B ＜T A ＜T C ，故B 错误；C ．材料和长度均相同时，导体的横截面积越大，电阻越小，则B 瓶中电热丝的电阻最小，横截面积最大，故C 错误；D ．探究导体产生的热量与电阻的关系，需要控制液体的种类和质量相同，改变电阻的阻值，比较T A 和T B 即可，故D 正确．故选D ．二、填空题（本题共8小题，每空1分，共24分）13．如图所示，a 处的磁场比b 处的磁场 弱 （强/弱），静止在a 处的小磁针的北极指向 左 （左/右）．若将此磁体在空中悬吊起来，静止时图示的右端指向地磁场的 南 （南/北）极．【考点】磁感线及其特点；地磁场．【分析】（1）在磁体外部，磁感线从N极出发，回到S极；（2）根据理想模型方法的思路进行分析，即为了人们可以形象直观的认识磁场，科学家通过想象引入了磁感线，磁感线的疏密程度反映磁场的强弱；（3）同名磁极相互排斥，异名磁极相互吸引；（4）地磁场的北极在地理南极附近，地磁场南极在地理北极附近，结合磁极间的作用规律可做出判断．【解答】解：磁感线越密集，该处磁场越强，越稀疏，故图中a处的磁场比b处的磁场弱；磁体外部的磁感线是从N极出发，回到S极的，所以磁体的右侧是N极，左侧是S极，故a点所放小磁针静止时北极指向左；地磁场的北极在地理南极附近，地磁场南极在地理北极附近，如果将此磁体在教室中悬吊起来，静止时图示的右端指向北方，即地磁场的南极．故答案为：弱；左；南．14．东台城市公共自行车极大地方便了市民的“绿色出行”．小明同学骑着自行车在平直的公路上匀速行驶了300m，用时1min，人和车受到的阻力恒为20N．这段时间内，他克服阻力做的功为6000 J，骑行的功率为100 W．骑行过程中，人和车的动能不变（增大/不变/减小）．【考点】功的计算；功率的计算；动能大小的比较．【分析】（1）功的大小等于力乘以距离，即W=Fs，功率的计算公式为=6000J；时间t=1min=60s，骑行的功率为：（t﹣t）求出水吸收的热量；（2）热量从高温物体传向低温物体的现象叫热传递；（3）液化的过程需要放出热量．【解答】解：（1）水吸收的热量：Q吸=c水m水（t﹣t）=×103J/（g•℃）×2g×（70℃﹣20℃）=×105J；（2）加热过程中水吸收热量，这是通过热传递的方式改变水的内能；（3）水蒸气会形成“白气”，此过程是水蒸气液化为水，放出热量、内能减小．故答案为：×105；热传递；减小．17．如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去．此过程中燃气的内能转化为盒盖的机械能．这与四冲程汽油机的做功冲程的能量转化相同．若该汽油机每秒完成40个冲程，则每秒它对外做功10 次．【考点】内燃机的四个冲程．【分析】（1）物体对外做功，将物体的内能转化为其它形式的能，物体的内能减小，温度降低；（2）内燃机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气冲程；压缩冲程中把机械能转化为内能；做功冲程中将内能转化为机械能；（3）四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次．【解答】解：当按动电火花发生器的按钮时，酒精燃烧后的燃气对盒盖做功，将燃气的内能转化为盒盖的机械能，燃气的内能减小；四冲程热机中的做功冲程就是利用内能来做功的冲程，将内能转化为机械能；因为四冲程汽油机完成四个冲程对外做功一次，所以汽油机每秒完成40个冲程，则每秒它对外做功10次．故答案为：内；做功；10．18．小华将标有“220V1800W”的电水壶正常工作6min，消耗的电能为W•h，消耗的电能转化为内能．电水壶工作一段时间后，家中的空气开关（与熔丝作用相同）突然自动断开，这一现象不能（能/不能）说明小华家的电路一定超负荷运行．【考点】电功的计算；电功的实质．【分析】（1）由公式in内消耗的电能．（2）要判断能量转化的问题，主要看它消耗什么能量，产生什么能量，因为总是消耗的能量转化为了产生的能量．（3）家庭电路中的空气开关自动断开，是因为电流过大，其原因有二：一是短路，二是用电器的总功率过大．【解答】解：（1）已知通电时间t=6min=h=，由表示燃料的质量，燃料的热值q=Q/m，该数值与真实值相比偏小（偏大/不变/偏小），原因是燃料完全燃烧放出的热量没有被水全部吸收．【考点】燃料的热值．【分析】（1）根据控制变量法进行分析，比较酒精和碎纸片这两种材料的热值，需使两种燃料的质量相同，且被加热水的质量也相同，根据水升高的温度进行比较；（2）根据公式Q=cm △t 得出水吸收热量的多少，在此实验中，燃料燃烧放出的热量不能完全被水吸收，如果根据水温的变化来计算燃料的热值是很不准确的，会偏小．【解答】解：（1）因燃料的热值不能直接测量，但燃料燃烧放出的热量可以被水吸收，从而使水温发生变化；所以可以通过比较相同质量的不同燃料完全燃尽时温度计示数的变化（水升高的温度）来比较燃料热值的大小关系；（2）燃料燃烧放出的热量不能被水全部吸收，故根据燃料的热值公式q=算出的燃料热值要小于真实值，根据水吸收的热量及燃料的质量求出的热值是不可靠的．故答案为：燃料完全燃尽；偏小；燃料完全燃烧放出的热量没有被水全部吸收．20．如图所示的调温电热器有低温和高温两档，R 1、R 2是电热丝，R 1=22Ω，R 2=44Ω．当只闭合开关S 时，电路中的电流为 10 A ；当开关S 、S 1均闭合时，电热器处于 高温 档．正常工作1min 的电热器产生的热量为 ×105 J ．【考点】欧姆定律的应用；电功率与电压、电流的关系；焦耳定律的计算公式及其应用．【分析】（1）当只闭合开关S 时，电路为R 1的简单电路，根据欧姆定律求出电路中的电流；（2）当开关S 、S 1均闭合时，两电阻并联，电路中的总电阻最小，根据in 的电热器产生的热量．【解答】解：（1）当只闭合开关S 时，电路为R 1的简单电路，则电路中的电流：I 1===10A ；（2）当开关S 、S 1均闭合时，两电阻并联，电路中的总电阻最小，由in 的电热器产生的热量：Q=W=W 1W 2=tt=×60s ×60s=×105J ．故答案为：10；高温；×105．三、解答题（本题共9小题，共52分．解答22、23题时应有解题过程）21．在图中，由电流方向填入电池和电流表的符号，使电路成为并联电路．【考点】电路图及元件符号．【分析】电流表的内阻很小、在电路中相当于导线，据此判断电流表的位置，然后确定电源的位置．【解答】解：若右侧为电流表，会造成右侧灯泡短路，不能发光，故电流表位于左侧，电源位于右侧，如下图所示：22．在图中，将电灯和开关接到电路中．【考点】家庭电路的连接．【分析】家庭电路中，为保证安全，火线必须通过开关连接到灯泡．【解答】解：电灯的连接，与灯泡相连的开关必须控制火线，电灯的另一端直接接在零线上．如图所示：23．在图中，闭合开关后，标出螺线管的N极和S极．【考点】安培定则．【分析】已知电源正负极可知电流方向，利用右手螺旋定则即可判出螺线管的磁极．【解答】解：电流由左侧流入，右手握住导线，四指指向电流方向，大拇指指向右方，即电磁铁的右端为N极，左侧为S极，如下图所示：24．如图所示，杠杆AB在竖直向下的拉力F作用下将一物体缓慢匀速提升，下表是提升物体时采集的信息：O A/mOB/m物重G/NA端上升的高度h/mB端下降的距离s/m做的额外功W额外/J402求：（1）有用功；（2）拉力F的大小；（3）杠杆的机械效率．【考点】杠杆的机械效率；杠杆的平衡条件；有用功和额外功．【分析】（1）知道物体的重力和被提升的高度，利用W=Gh 求使用杠杆做的有用功；（2）使用杠杆做的总功等于有用功加上额外功，可求总功，再利用W=Fs求拉力大小；（3）求出了有用功、总功，利用η=求杠杆的机械效率．【解答】解：（1）使用杠杆做的有用功：W 有用=G 物h=40N ×=8J ；（2）使用杠杆做的总功：W 总=W 有用W 额外=8J2J=10J ；由W 总=Fs 得拉力： F===25N ；（3）杠杆的机械效率： η==×100%=80%．答：（1）有用功为8J ；（2）拉力F 的大小为25N ；（3）杠杆的机械效率为80%．25．如图所示电路中，灯泡L 上标有“6V3W”字样．电源电压恒定为9V ，不考虑温度对灯泡电阻的影响，求：（1）灯泡L 正常发光时的电流；（2）灯泡L 正常发光时，滑动变阻器接入电路的电阻；（3）调节滑动变阻器，使灯泡L 与滑动变阻器的实际功率比值为1：2，求此时灯泡L 的实际功率．【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据in记录一次温度，实验记录如表：加热时间/min01234温度/℃煤油水（1）在组装器材时应先调节 B （A/B）的高度．实验中用玻璃棒不断搅拌．目的是让液体受热均匀．（2）在实验过程中控制加热时间相同，通过比较升高的温度来研究水和煤油吸热能力的差异．（3）请利用表中数据在图乙中画出煤油升高的温度随时间变化规律的图线．（4）分析图象可知，对于质量相等的水和煤油，升高相同的温度，水吸收的热量大于（大于/等于/小于）煤油吸收的热量．这表明水吸热本领更强．【考点】探究比热容的实验．【分析】（1）①在组装实验器材时，应先根据酒精灯的高度，调整固定B处夹子的高度，然后时调整固定A处夹子的高度；②为了使液体均匀受热，加热过程要不断搅拌液体；（2）根据Q=cm△t可知，运用控制变量法，可以在质量和吸收热量相同时，比较升高温度的不同，或在质量和升高温度相同时，比较吸热的热量（即加热时间）的不同，来比较物质吸热能力的不同；（3）在图象中找出表格中的数据所对应的点，然后用平滑的曲线连接；（4）相同质量的液体吸收相等的热量，液体升高的温度越低，液体比热容越大，分析表中实验数据然后答题；【解答】解：（1）在组装实验器材时，应先根据酒精灯的高度，调整固定处B夹子的高度，然后再调整固定A处夹子的高度；目的是为了确保使用酒精灯的外焰加热；实验中用玻璃棒不断搅拌，目的是让液体均匀受热；（2）分别加热相同的时间（即吸收的热量相同），比较两种液体升高的温度不同，来研究水和煤油吸热能力的差异；（3）根据表格中的数据描点连线，作出煤油升高的温度随时间变化规律的图线，如图所示：（4）由表中实验数据可知，相同质量的煤油和水，如果要使水和煤油升高相同的温度，就要给水加热更长时间，则水吸收的热量大于煤油吸收的热量；说明水比煤油的吸热本领强，即水的比热容大．故答案为：（1）B；受热均匀；（2）升高的温度；（3）见上图；（4）大于；水．28．图甲是测量小灯泡电功率的电路，其中电源电压为6V，小灯泡额定电压为．滑动变阻器标有“50Ω1A”字样．（1）用笔画线代替导线，正确画出甲图中缺少的两根导线．（2）闭合开关，正确移动滑片，当电压表示数为时，电流表示数如图乙所示，则通过小灯泡的电流是A，灯泡的额定功率是W．（3）继续移动滑片的过程中，灯泡的灯丝突然烧断了．这时电流表没有（有/没有）示数．电压表的示数为 6 V．（4）更换灯泡后，小明发现电压表0～15V量程坏了，于是他改用0～3V量程，并设计了图丙所示电路．他将滑片P置于B 端，然后闭合开关，调节滑动变阻器使电压表的示数为．读出电流表的示数，小明的操作不正确（正确/不正确）．理由是当滑片置于B端时，闭合开关，电压表的示数会超过3V的量程．【考点】电功率的测量．【分析】（1）电压表与灯泡并联且根据额定电压判断电压表的量程；滑动变阻器按照一上一下的原则接；（2）由图乙所示电流表确定电流表量程与分度值，读出电流表示数，由电功率公式求出灯泡额定功率；（3）灯丝烧断，电路电路，电路电流为零，电压表接在电源两端，据此分析电流表与电压表示数．（4）当滑片置于B端时，电阻最大，分压最多，电压表的示数会超过3V的量程．【解答】解：（1）电压表与灯泡并联，灯泡的额定电压为，故电压表的量程为0﹣15V；滑动变阻器按照“一上一下”的原则接入电路；实物电路如图所示：（2）由图乙所示电流表可知，电流表量程是0～，分度值是，电流表示数是；灯泡额定功率P=UI=×=；（3）小灯泡灯丝烧断，电路断路，电路中电流为零，电流表没有示数；此时电压表串联在电路中，与电源两极相连，测电源电压，电压表示数为6V．（4）当滑片置于B端时，变阻器接入电路的电阻最大，变阻器分得电压最多，电压表的示数会超过3V的量程，故小明操作不正确．故答案为：（1）如上图；（2）；；（3）没有；6；（4）不正确；当滑片置于B端时，闭合开关，电压表的示数会超过3V的量程．29．超导限流器超导限流器是一种有效的短路电流限制装置．它是利用超导体的超导态和正常态间的转变，实现对短路电流的限制，提高电路的安全性．超导限流器由超导部件和限流电阻并联组成．如图甲中虚线框内所示．超导部件R1的电阻随电流I变化关系如图乙所示，图中IC 为临界电流，R为超导部件正常态电阻．超导部件R1的电阻因其电流的不同会在超导态和正常态间自动转换．当超导部件的电流小于IC 时呈现超导态；大于IC时变为正常态．某超导限流器中超导部件R1常态电阻为Ω，临界电流为，限流电阻为15Ω．为研究该超导限流器的工作情况，小明将它连接到如图甲所示电路中，电源电压为6V，保持不变，灯泡L 标有“6V3W”字样，灯泡电阻不随温度变化而变化．（1）图甲中，超导部件R1呈现超导态时其电阻为0 ．（2）图甲中，闭合开关，灯泡正常工作时，超导部件R1中电流为I，两端电压为U，则下列判断正确的是 BA．I=0，U=0B．I≠0，U=0C．I≠0，U≠0D．I=0，U≠0（3）图甲中闭合开关，在灯泡L正常发光和短路两种情况下，关于限流电阻R2中电流的判断正确的是 D ．A．均为0B．均不为0C．灯泡L正常工作时不为0，短路时为0D．灯泡L正常工作时为0，短路时不为0（4）图甲中，闭合开关，灯泡突然短路时电流表中电流的变化情况是从变化到．（5）在图甲电路中，下列判断正确的是 CA．当灯泡短路时，超导部件R为超导态1B．当灯泡短路时，超导限流器会自动切断电源C．超导限流器既能检测短路故障，又能在故障排除后自动恢复D．超导限流器只能检测短路故障，不能在故障排除后自动恢复．【考点】欧姆定律的应用．成超导状态时，【分析】（1）根据图乙可知，当超导部件R1其电阻为零；（2）灯泡正常工作时，其实际值与额值相等，据此判断；（3）根据灯泡短路时，电流大于临界电流，判断超导部件处于正常态，根据并联电路的特点进行判断；（4）根据I=计算灯泡正常工作时的电流，当灯泡L短路时，超导部件处于正常态，其电阻为Ω并与限流电阻并联，电流表测干路电流，据此计算；（5）由题意知，当电流小于时，超导限流器自动短路，不工作，计算出灯正常工作时的电流后，判断超导限流器的工作状态，当灯短路时，再计算出电路的电流后分析各个选项．【解答】解：（1）当超导部件的电流小于IC时呈现超导态，由图乙可知，超导部件R1呈现超导态时其电阻为0；（2）闭合开关，灯泡正常工作时，灯泡的电流：I灯===＜，故超导部件R1呈现超导态，其电阻为0（相当于导线），则R2被短路；所以通过R1的电流等于通过灯泡的电流，R1两端电压为U'=I灯R'=×0Ω=0，故选B；（3）图甲中闭合开关，在灯泡L正常发光时，超导部件R1呈现超导态，其电阻为0，即限流电阻被短路，故通过R2的电流为0；在灯泡突然短路时，电路中的电流大于临界电流，超导部件R1呈现正常态，其阻值为Ω并与限流电阻并联，根据并联电路的特点可知，通过R2的电流I2===≠0，故选D；（4）闭合开关，灯泡正常发光时，其电流即电流表示数为：I灯===；当灯泡突然短路时，R1处于正常态并与R2并联，电流表测干。

学生学业质量调查分析与反馈九年级物理参考答案一、选择题：本题共12小题，每小题2分，共24分．每小题只有一个．．．．选项正确．二、填空Array题（本题共8小题，每空1分，共24分）13．100 200 电功率（额定或实际功率）14．电磁波等于能15．15 4 不能16．变大等于小于17．力电动机磁场方向18．J/(kg·℃) 2.1×105 增大19．电路中消耗电能（电功）0.5 60020．10 符合电源电压不超过灯泡的额定电压（或通过小灯泡的大电流为0.5A/电路中小灯泡两端的最大电压为3V）三、解答题（本题共7小题，共52分．解答22、23题时应有解题过程）21.（每图2分）22．（8分）（1）由得1分U=IR=0.6A×10Ω=6V 1分（2）由P=UI得1分P1=6V×0.6A=3.6W1分P总=P1+P2=3.6W+2.4W=6W1分（3）由W=Pt得1分W=2.4W×100 s=240J 2分评分说明：本题有其他解法，只要正确，参照评分。

23．(7分)（1）W有用=G物h1分W有用=310N×2m=620J 1分（2）由W 总=FS 得 1分W 总=200N ×4m =800J 1分1分（3）W 总=W 有用+W 额外 1分 W 有用=W 总-W 动-0.1W 总W 有用=0.9 W 总- W 动设物体上升高度为h0075.8324005024009.0%100=⨯-⨯⨯=⨯=hh h W W 总有用η 2分 评分说明：本题有其他解法，只要正确，参照评分。

24．（6分）（1）小（1分） （2）机械（1分） 电（1分） （3）断路（1分）（4）不可靠（1分）没有将导体棒在磁场中沿各个方向运动（或没有将导体棒沿上下运动，写没有进行多次实验不给分）（1分）25．（6分）（1）温度计上升的示数（1分）（2）①燃料燃尽后的水温/℃（加热后的水温/℃）（1分） ②10g 酒精（1分）（3）Q/m （1分） 偏小（1分） 酒精完全燃烧放出的热量没有被水全部吸收（1分）26．(9分)（1）如图(2分)（2）B(2分)（3）①0.3 (1分) 0.75 (1分)②如图(1分)③不成(1分) 灯丝的电阻随温度的升高而增大(或灯丝的电阻随温度的变化而变化，1分) 27 ．（1）串联(2分)（2）省力 (2分)（3）D (2分)（4）B(2分)（5）双金属片发热弯曲需要时间(2分)。

江苏省盐城市东台市九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分）1．我市地处沿海湿地，湿地昼夜温差较小是因为水的（）A．熔点高B．热值大C．密度大D．比热容大2．下列用电器工作时主要将电能转化为内能的是（）A．收音机B．电熨斗C．电风扇D．洗衣机3．电路通电后，电炉丝热得发红，而与它相连的导线却不怎么发热，其原因是（）A．导线的电阻小 B．导线中的电流大C．电炉丝的电阻小D．电炉丝中的电流大4．如图所示，铝棒通电后发生偏移，此实验是用来探究（）A．磁场对电流的作用 B．感应电流产生的条件C．通电直导线周围的磁场 D．影响电磁铁磁性强弱的因素5．用铝壶在燃气灶上烧水的过程中（）A．水只吸收热量不放出热量B．天然气燃烧越充分，热值越大C．水的内能是通过热传递方式改变的D．天然气燃烧时放出的热量全部被水吸收6．四位同学画出静止在赤道正上方小磁针（黑端为N极）的指向，其中正确的是（）A．B．C．D．7．小明用图示装置“探究动能大小与速度的关系”，下列说法正确的是（）A．水平表面必须光滑B．实验研究对象是木块C．用木块移动的距离表示小车动能大小D．让不同的小车从同一斜面同一高度静止释放8．小明在家做作业时，空气开关突然发生了跳闸，则他家中电路（）A．总电流过大B．发生了短路C．电压大于220V D．用电器总功率过大9．小华用如图所示的电路中“探究串联电路电流特点”，实验时发现两只电流表甲和乙的示数分别为0.14A 和0.10A，造成电流表数不同的原因可能是（）A．导线有电阻B．电流表的缘故C．L1和L2的电阻不同D．甲比乙更靠近电源正极10．关于电磁波，下列说法中不正确的是（）A．微波和无线电波都属于电磁波B．麦克斯韦预言并证实了电磁波的存在C．电磁波在真空中传播速度与光速相同D．电磁波是在空间传播的周期性变化的电磁场11．小华用图示装置做“探究弹性势能大小与形变程度关系”的实验，实验时将钢锯条末端压下一定距离后释放，观察棋子跳起的高度，以下设计方案可行的是（）A．只改变棋子的位置，重复做几次实验B．只改变棋子的数量，重复做几次实验C．只改变钢锯条伸出桌边的长度，重复做几次实验D．只改变钢锯条末端扳下的距离，重复做几次实验12．用红外灯L1和菌类封闭在不透明的密闭容器中，科研人员将灯L2与L1连接在同一电路中，通过观察L 2是否发光来判断L1是否工作，下列电路符合要求的是（）A．B．C．D．二、填空题（本题共8小题，每空1分，共24分）13．2015年5月31日，“阳光动力2号”太阳能飞机从南京禄口机场起飞，太阳能电池板将太阳能转化为能，飞机的动能，重力势能．14．用如图所示电路验证“电流越大”，电功就越大”的结论，图中两只灯泡 （串/并）联，两灯的电阻要 （相同/不同），支持该结论的实验现象是 ．15．弯折铁丝，铁丝会发热，这是通过 方式增加铁丝的内能，它与四冲程汽油机的 冲程的能量转化情况相同．某汽油机转速为1200r/min ，在1s 内，汽油机对外做功 次．16．如图是小华制作的”神奇转框“，金属框的上部中央与电池正极相连，下部紧贴在与电池负极相连的金属柱形物两侧，框绕电池转动，由此可以判断该金属柱状物为 ，你判断的依据是 ，转框的原理与 （电动机/发电机）相同．17．如图所示，将钥匙插入孔并旋转，控制电路接通，电磁铁具有 （填物理属性），吸引衔铁绕转轴转动，工作电路接通后，电动机启动，图中电磁铁的上端为 （N/S ），通电螺线管两端电压 （大于/等于/小于）电动机两端电压．18．标有“2V 0.1W”字样的LED 灯正常发光时的电流为 A ，电源电压为6V ，为使LED 灯正常发光，需串联一只 Ω的电阻，与普通的小灯泡相比，在达到相同亮度的条件下，假设LED 灯可以节约90%的电阻，则该LED 灯与 W 的小灯泡亮度相当．19．如图所示，R 1、R 2为定值电阻，电源电压不变，闭合S 1、S 2，两电表均有示数；断开S 2，则电流表示数 ，电压表示数 ．电压表与电流表示数之比 （变大/不变/变小）．20．小华发现电动玩具车内部都是电源、开关、电动机、指示灯各一个组成，为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，指示灯发光，这一实验 （能/不能）确定电动机与指示灯的连接方式，理由是 ，转动车轮产生的现象是 现象．三、解答题（本题7小题，共52分）21．按照题目要求作图（1）在图甲中标出电源生物正、负极；（2）在图乙中将插座正确接入照明电路；（3）在图丙中将实物电路补充完整，使L 1、L 2并联，开关控制整个电路．22．某家庭把一只标有“220V 1000W”的电水壶接入照明电路，将质量为5kg 的水由20℃加热到60℃，不计热量损失，c 水=4.2×103J/（kg℃），求：（1）水吸收的热量；（2）电水壶电热丝的电阻；（3）电水壶工作的时间．23．如图所示电路中，电源电压保持不变，R 1=10Ω，现将电流表A 1、A 2分别串联在电路中，向左移动滑片P ，每次移动滑片P ，均使R 2接入电路的电阻减少相同的值，此过程中两表的示数如表所示．求：（1）电源电压U ；（2）R 1在1min 消耗的电能；（3）通过计算说明电流表A 连接在电路中的位置．224．小明将器材按图示连接，做探究“感应电流产生的条件”的实验．（1）连接好电路，左右移动AB ，发现电流表指针没有发生偏转，产生这一现象的原因是 ；（2）解决问题后，左右移动AB 多次，发现电流表的指针都发生了偏转，由此小明得出感应电流产生条件为：闭合电路的部分导体在磁场中做切割磁感线运动，你认为他得结论 （可靠/不可靠），理由是： ．（3）将AB 向右拉到一定高度，松开手后AB 左右摆动，发现电流表的指针左右摆动，说明产生的是 （直流电/交流电），这一现象表明感应电流的方向与 有关，若不计空气阻力，AB 摆动的最大高度将 （逐渐变高/保持不变/逐渐变低）．25．人在代谢活动中，食物通过体内的“缓慢燃烧”，转化为人体所需要的能量，因此，我们可以将食物看成是一种燃料，小明取质量相等的饼干和薯片，利用图示两套完全相同的装置比较两种食物“这方面性能”的差异．（1）小明所探究的食物的“这方面性能”指的是食物的 （填物理量名称）；（2）实验中通过 来反应食物燃烧放出热量的多少．（3）实验中应记录食物的质量m 1、水的质量m 2、加热前的水温t 0和 （写出物理量及对应的符号），用c 表示水的比热容，此过程中计算水吸收热量的表达式为Q= ；（4）实验时发现食物很难点燃，于是将食物碾碎，并将食物与质量相等的酒精混合后充分燃烧，这样操作对于比较亮食物放出热量的多少 （有/无）影响，运用此方法 （能/不能）准确计算出食物“这方面性能”的值，理由是 ．26．某小组用下列器材做“测定小灯泡电功率”的实验：电源（电压约为6V ），标有“2.5”字样小灯泡一只、开关一只、“5Ω 1A”、“20Ω 1A”滑动变阻器各一只、电流表和电压表各一只、导线若干：（1）将甲图中实验电路连接完整．（2）正确连接电路后，将滑片位置正确位置，闭合开关，电流表和电压表如图乙所示．电流表的示数为 A ，此时灯丝的电阻为 Ω，为了保证小灯泡不被损坏，接下来应该进行的操作是 ．（3）小华经过思考发现了问题，对实验器材进行了调整，小华做的调整是 ．（4）下列数据是四位同学算出的小灯泡的额定规律，其中可能正确的是A.0.625WB.0.70WC.0.75WD.0.90W ．27．雨水探测器雨水探测器是一种自动检测雨水的装置．雨天乘车时我们会发现．有些汽车刮水器的刮动速度会随着雨的大小自动调节，雨停后，刮水器自动停止工作，主要原因就是在它的工作电路中安装有雨水按测器，雨水探测器的主要部件是探测金属网．某同学将高为3h 检测金属网竖立在容器中，设计如图乙所示电路探究“检测金属网在电路工作中作用”将ab 接入图乙电路时电流表无示数，向容器中逐渐加入雨水，记录检测网浸入雨水中的深度与电流表的示数，实验数据记在下表中． ）分析实验数据可知，雨水是 （导体（2）根据影响导体电阻大小的因素可知，检测网接入电路的电阻变化是由导体的 变化引起的．（3）下列说法中不正确的是A ．电路工作时，a 处电流与b 处电流相等B ．检测网浸入雨水中越深，ab 间电阻越大C ．检测网浸入雨水中越深，ab 间电阻越小D ．检测网浸入雨水中越深，电阻R 的功率越大（4）利用表中数据在图丙坐标系中作出检测网浸入水中的深度与电流关系的图象．（5）图丁是某同学设计的刮水器电路，经分析发现，在无雨水时，电动机不能转动，请在此电路中加装一个电学元件，在无雨水时控制电动机的转动与停止．2015-2016学年江苏省盐城市东台市九年级（上）期末物理试卷参考答案与试题解析一、选择题（本题共12小题，每小题2分，共24分）1．我市地处沿海湿地，湿地昼夜温差较小是因为水的（）A．熔点高B．热值大C．密度大D．比热容大【考点】水的比热容的特点及应用．【分析】解答本题需掌握：①单位质量的某种物质温度升高1℃所吸收的热量叫做这种物质的比热容．），水的比热容大，故其吸（放）热本领越大，可以减小昼夜温差．②根据热量公式：Q=cm（t﹣t）可知，在质量和吸收热量相同的情况下，物体的比热容越大，物【解答】解：根据热量公式Q=cm（t﹣t体温度的变化值就越小；沿海城市的水多，水的比热容较大，在吸收（或降低）相同的热量时，温度变化较小，所以沿海城市的昼夜温差小．故选：D．【点评】本题主要考查水比热容大的特点在生活中的应用，是一道基础题．2．下列用电器工作时主要将电能转化为内能的是（）A．收音机B．电熨斗C．电风扇D．洗衣机【考点】电热．【分析】电流做功的过程，实际上就是能量转化的过程，消耗电能转化成其它形式的能．【解答】解：A、收音机工作时，主要将电能转化为声能，不合题意；B、电熨斗工作时，主要将电能转化为内能，符合题意；CD、电风扇和洗衣机主要是依靠电动机工作，将电能转化为机械能，不合题意．故选B．【点评】本题考查了用电器中的能量转化，要知道电风扇、洗衣机主要部件是电动机，把电能转化为机械能．3．电路通电后，电炉丝热得发红，而与它相连的导线却不怎么发热，其原因是（）A．导线的电阻小 B．导线中的电流大C．电炉丝的电阻小D．电炉丝中的电流大【考点】焦耳定律．【分析】电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大，根据焦耳定律分析判断．【解答】解：根据焦耳定律Q=I2Rt可知，当电流和通电时间相同时，电阻R越大，电流通过R产生的热量越多；电炉丝与导线串联，它们的通电时间和电流大小都相同，由于导线的电阻远小于电炉丝的电阻，因此电炉丝产生的热量远远大于导线．所以，电炉丝热得发红，而导线却不怎么热，故A正确，BCD错误．故选A．【点评】本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的．4．如图所示，铝棒通电后发生偏移，此实验是用来探究（）A ．磁场对电流的作用B ．感应电流产生的条件C ．通电直导线周围的磁场D ．影响电磁铁磁性强弱的因素【考点】磁场对通电导线的作用．【分析】通电导体在磁场中会受到磁场力的作用，据此分析解答．【解答】解：由图可知电路中有电流，说明一定有电源存在，当开关闭合后，导体就成为通电导体，处于磁场中，会受到磁场的作用，故可以验证磁场对电流的作用．故选A ．【点评】通电导体在磁场中受到磁场力的作用，这是电动机的原理，在解答中要注意与电磁感应、电磁铁的原理、电流的磁效应等相区分．5．用铝壶在燃气灶上烧水的过程中（ ）A ．水只吸收热量不放出热量B ．天然气燃烧越充分，热值越大C ．水的内能是通过热传递方式改变的D ．天然气燃烧时放出的热量全部被水吸收【考点】热传递；热传递改变物体内能；燃料的热值．【分析】（1）两物体之间只要存在温差，就会发生热传递；（2）1kg 的某种燃料完全燃烧所释放出的热量是燃料的燃烧值；（3）做功和热传递是改变物体内能的两种方式；（4）燃料燃烧放出的热量会被铝壶吸收，也会向周围空气中散发热量．【解答】解：A 、在烧水的过程中水从火焰吸热温度升高，当水温高于周围环境的温度时水会向周围环境中放热，故A 错误；B 、燃烧值由燃料本身决定，与是否充分燃烧无关，故B 错误；C 、烧水的过程是通过热传递的方式改变水的内能，故C 正确；D 、天然气给水加热，放出的热量一部分被水吸收，一部分散失掉了，故D 错误．故选C ．【点评】本题涉及的知识点较多，是一道基础题，但难度不大，平时要注意基础知识的学习与积累．6．四位同学画出静止在赤道正上方小磁针（黑端为N 极）的指向，其中正确的是（ ）A ．B ．C ．D ．【考点】地磁场．【分析】地球是个巨大的磁体，地球周围存在着磁场．地磁北极在地理南极附近，地磁南极在地理北极附近．【解答】解：A、C、小磁针指南的一端是南极，指北的一端是北极．N极应该指示北极．此两选项均错误；B、D、小磁针N极指示北极，但地理南北两极与地磁南北两极不是重合的．故选项B正确，D错误．故选B．【点评】（1）地球是个巨大的磁体，地球的周围存在着磁场，任一点的磁场方向是不变的．（2）地磁北极在地理南极附近，地磁南极在地理北极附近．（3）小磁针北极所指向即为磁场的方向．7．小明用图示装置“探究动能大小与速度的关系”，下列说法正确的是（）A．水平表面必须光滑B．实验研究对象是木块C．用木块移动的距离表示小车动能大小D．让不同的小车从同一斜面同一高度静止释放【考点】探究影响物体动能大小的因素．【分析】（1）物体由于运动而具有的能叫做动能，动能的大小与物体的质量和速度有关；（2）实验过程要采用控制变量法，当研究动能大小与质量的关系时，要让钢球沿斜面的同一高度下落，这样保证下落速度相同，当研究动能大小与速度的关系时，应选择同一钢球从不同的高度释放，这样可以保证小球的质量相同；即只有这样实验才更为科学严密．【解答】解：（1）在该实验中我们用到了转换的方法，即将小车动能的大小转化为其对木块做功的多少来比较，即小车推动木块越远，其对木块所做的功就越多，即具有的动能就越大；反之就越少；实验中若水平表面光滑，则无法观察木块移动距离的远近；故A错误，C正确．（2）该实验的研究对象是小车，不是木块，故B错误；（3）动能的大小与物体的质量和速度有关，要探究动能大小与速度的关系，必须控制物体的质量相同，也就是保持小车的质量不变；而让不同的小车从同一斜面同一高度静止释放，是控制小车的速度不变；故D 错误．故选C．【点评】动能的决定因素有两个：质量和速度，在探究“物体动能的大小与哪些因素有关”时，应该利用控制变量法的思路，去分析解决；小车把木块推出的距离长，说明的动能大这是一种转换的方法．8．小明在家做作业时，空气开关突然发生了跳闸，则他家中电路（）A．总电流过大B．发生了短路C．电压大于220V D．用电器总功率过大【考点】家庭电路电流过大的原因．【分析】空气开关跳闸的原因是电流过大，造成电流过大的原因有短路和用电器的总功率过大．【解答】解：小明在家做作业时，空气开关突然发生了跳闸，有可能是电路突然发生短路，也有可以是又开启了新的用电器，使电路的总功率过大，总之，造成跳闸的原因一定是总电流过大，但却不能确定是发生了短路，还是总功率过大．故只有A是正确的．故选A．【点评】本题主要考查了家庭电路中电流过大的原因，要知道短路和用电器的总功率过大都会造成电流过大．9．小华用如图所示的电路中“探究串联电路电流特点”，实验时发现两只电流表甲和乙的示数分别为0.14A 和0.10A，造成电流表数不同的原因可能是（）A．导线有电阻B．电流表的缘故C．L1和L2的电阻不同D．甲比乙更靠近电源正极【考点】串联电路的电流规律．【分析】掌握串联电路电流的特点：串联电路中电流处处相等【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；因此若导线有电阻、L1和L2的电阻不同、甲比乙更靠近电源正极时，电流表的示数都应该是相同的；而实验时电流表甲和乙的示数分别为0.14安和0.10安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整．故选项ACD错误，B正确．故选B．【点评】此题考查了串联电路中的电流规律，同时考查了电流表的使用，电流相同，若电流表的量程不同，则偏角不同，使用电流表前一定要进行调零．10．关于电磁波，下列说法中不正确的是（）A．微波和无线电波都属于电磁波B．麦克斯韦预言并证实了电磁波的存在C．电磁波在真空中传播速度与光速相同D．电磁波是在空间传播的周期性变化的电磁场【考点】电磁波的产生；电磁波的传播．【分析】依照波长的长短的不同，电磁波谱可大致分为：无线电波，微波，红外线，可见光，紫外线，伦琴射线，γ射线（伽马射线）．麦克斯韦建立了电磁场理论，预言了电磁波的存在．赫兹用实验证实电磁波存在．光波是一种电磁波，电磁波在真空中的传播速度是3×108m/s．电磁波产生的条件：迅速变化的电流的周围会产生电磁波．【解答】解：A、微波和无线电波都属于电磁波．此选项正确；B、麦克斯韦建立了电磁场理论，预言了电磁波的存在，赫兹用实验证实电磁波存在．此选项错误；C、电磁波和光波在真空中传播速度相同，是3×108m/s．此选项正确；D、电磁波是在空间传播的周期性变化的电磁场．此选项正确．故选B．【点评】本题考查电磁波的相关知识，掌握基础知识才能解决此题．11．小华用图示装置做“探究弹性势能大小与形变程度关系”的实验，实验时将钢锯条末端压下一定距离后释放，观察棋子跳起的高度，以下设计方案可行的是（）A．只改变棋子的位置，重复做几次实验B．只改变棋子的数量，重复做几次实验C．只改变钢锯条伸出桌边的长度，重复做几次实验D．只改变钢锯条末端扳下的距离，重复做几次实验【考点】探究影响物体势能大小的因素．【分析】当锯条右端扳下一定的距离时，发生了弹性形变，具有弹性势能，放手后，锯条的弹性势能转化为重力势能，且钢锯条被扳下的距离变大，棋子被弹起的高度将越大；即弹性势能转化的重力势能就越多．【解答】解：该实验中能发现，钢锯条被扳下的距离变大，棋子被弹起的高度将越大，即弹性势能转化的重力势能就越多，所以想探究弹性势能与物体形变程度的关系，应该只改变钢锯条末端扳下的距离，重复做几次实验．故选：D．【点评】知道重力势能和弹性势能大小的影响因素是解决该题的关键．12．用红外灯L1和菌类封闭在不透明的密闭容器中，科研人员将灯L2与L1连接在同一电路中，通过观察L 2是否发光来判断L1是否工作，下列电路符合要求的是（）A．B．C．D．【考点】电路的基本连接方式．【分析】串联电路电流只有一条路径，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作．照明电路中开关应先接火线．由此分析判断．【解答】解：A、图中两灯泡串联，两灯同时发光，同时熄灭，可以通过观察L2是否发光可以判断L1是否工作，开关先接火线，符合要求；B、图中两灯泡串联，两灯同时发光，同时熄灭，但开关先接零线，连接错误，不符合要求；C、图中两灯并联，若L2灯泡烧坏，L1仍能正常工作，而且开关先接零线，故连接错误，不符合要求；D、图中两灯并联，若L2灯泡烧坏，L1仍能正常工作，无法通过观察L2是否发光判断L1是否工作，不符合要求．故选A．【点评】本题考查了对串联和并联电路的认识和理解以及照明电路的连接，比较简单，是一道基础题．二、填空题（本题共8小题，每空1分，共24分）13．2015年5月31日，“阳光动力2号”太阳能飞机从南京禄口机场起飞，太阳能电池板将太阳能转化为电能，飞机的动能增加，重力势能增加．【考点】动能和势能的转化与守恒．【分析】知道太阳能电池板的能量转化．同时了解动能的影响因素是质量和速度，重力势能的影响因素是质量和高度，可做出判断．【解答】解：（1）太阳能电池板可以将太阳能转化为电能，给飞机提供电能；（2）飞机起飞时，质量不变，速度增大，所以动能增加；同时，高度增加，所以重力势能增加．故答案为：电；增加；增加．【点评】本题主要考查了太阳能电池板的能量转化和动能、重力势能的影响因素，难度不大．14．用如图所示电路验证“电流越大”，电功就越大”的结论，图中两只灯泡并（串/并）联，两灯的电阻要不同（相同/不同），支持该结论的实验现象是电流表示数较大的灯泡较亮．【考点】串联电路和并联电路的辨别．【分析】（1）并列连接的连接方式是并联，根据并联电路特点分析答题．（2）根据实验控制的变量与实验现象分析答题．【解答】解：（1）由图示电路图，两灯泡并联连接，它们是并联的；探究功与电流的关系应控制电压相同而电流不同，两并联灯泡的电阻应该不同；（2）在电压相同时，电流越大，由P=UI可知灯泡实际功率越大，灯泡越亮，如果电流表示数较大的支路灯泡较亮，则可以验证实验结论．故答案为：并；不同；电流表示数较大的灯泡较亮．【点评】本题考查了探究功与电流关系实验，知道串并联的连接方式，分析清楚实验电路、应用控制变量法即可正确解题．15．弯折铁丝，铁丝会发热，这是通过做功方式增加铁丝的内能，它与四冲程汽油机的压缩冲程的能量转化情况相同．某汽油机转速为1200r/min，在1s内，汽油机对外做功10 次．【考点】做功改变物体内能；内燃机的四个冲程．【分析】（1）改变物体内能的方法：热传递、做功．（2）热机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程．压缩冲程是机械能转化为内能．做功冲程是内能转化为机械能．（3）1200r/min的含义：它表示热机的飞轮每分钟转1200圈．汽油机的一个工作循环由吸气冲程、压缩冲程、做功冲程、排气冲程四个冲程组成．在一个工作循环中曲轴转2圈，飞轮转2周，做功一次．【解答】解：反复弯折铁丝，将机械能转化为内能，使铁丝的内能增加，温度升高，是通过做功的方法使铁丝的内能增加的；汽油机的工作过程中，将机械能转化为内能的是压缩冲程；四冲程汽油机的飞轮转速为1200r/min，则该飞轮每秒钟转20圈．因为一个工作循环飞轮转2圈，完成4个工作冲程，做功一次，故在1s内，汽油机对外做功10次．故答案为：做功；压缩；10．【点评】掌握改变内能的两种方法；掌握热机的四个冲程，以及压缩和做功冲程的能的转化，对热机飞轮转速的含义的理解．16．如图是小华制作的”神奇转框“，金属框的上部中央与电池正极相连，下部紧贴在与电池负极相连的金属柱形物两侧，框绕电池转动，由此可以判断该金属柱状物为磁体，你判断的依据是磁场对电流有力的作用，转框的原理与电动机（电动机/发电机）相同．。

江苏省东台市第六联盟2024届物理九年级第一学期期末质量检测试题注意事项1．考试结束后，请将本试卷和答题卡一并交回．2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．一、单选题1．如图所示是交警用来检测酒精浓度的检测仪及其原理图，它实际上是由一节干电池(电压不变)、一个气敏电阻(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大时阻值越小)、定值电阻及一个电压表组成的。

交警检查酒驾时，当驾驶员呼出的酒精气体浓度越大时，则A．气敏电阻的阻值越小，电压表的示数越小B．通过电阻的电流越大，电压表的示数越小C．通过电阻的电流越大，电阻两端的电压越大D．气敏电阻的阻值越大，通过电阻的电流越大2．如图1所示，把线框放在强磁场里，接通电源，让电流通过，发现通电线圈在磁场中扭转起来。

为了让通电线圈能够在磁场中持续转动，下列做法中正确的是A．换用更强的磁体B．换用更粗的漆包线来绕制线圈C．如图2所示，用小刀刮两端引线的漆皮，左端全部刮掉，右端只刮半周D．如图2所示，用小刀将两端引线的漆皮全部刮掉3．如图所示的符号分别代表小雪、霜冻、雾、冰雹四种天气现象，其中属于液化现象的是（）A．B．C．D．4．下列说法中正确的是A．磁感线是铁屑组成的B．可以通过铁屑来判断磁场中某点的磁场方向C．磁场看不见摸不着，但可通过小磁针来感知它的存在D．小磁针的S极在某点所受磁场力的方向，跟该点磁感线的方向相同5．有两个电阻R1和R2，R1=9Ω，R2=3Ω，采用下列四种连接方式，分别接到电压为12V的电源上，通电10min，电流做功最少的连接方式是（）A．R1和R2并联B．R1和R2串联C．只接入R1D．只接入R26．如图所示的电路中，电源电压保持不变。

九年级物理期末试卷第Ⅰ卷 （选择题 共24分）一、选择题（本题共12小题，每小题2分，共24分。

在每小题给出的四个选项中，只有一个选项是符合题意的,请将其序号填入表格中。

）A. 熟透的苹果从树上落下B. 弹簧枪将“子弹”射出C. 蹦极者落下拉紧橡皮绳D. 秋千由低处摆向高处 2.一般家用普通白炽灯，在正常工作时，通过它的电流强度可能为A ．2×102A B ．2×101A C ．2×10-1A D ．2×10-2A 3. 下列家用电器中，不是．．利用电流热效应原理来工作的是 A ．电熨斗 B．微波炉 C ．电饭锅 D ．电烤箱4. 如图1所示，在磁场中悬挂一根导体ab ，把它的两端跟灵敏流表连接起来，闭合开关，不能使电流表指针偏转的做法是 A.导体ab 不动，磁体向右运动 B.磁体不动，导体ab 向右运动 C.磁体不动，导体ab 竖直向上运动D.磁体不动，导体ab 斜向上运动图1 5.高空的冰晶在下落过程中变成了雨滴，这说明A ．它的内能减小了B ．它的内能增加了C ．它的内能没有发生变化D ．它的热量增加了6. 由于国际原煤价格上涨，少数不法商人把一种黑色石头掺在优质煤中高价出售，客户为了不上当受骗，辨别煤中是否掺杂的最恰当方法是检测下面哪一个物理量 A. 热值 B.内能 C. 温度 D.比热容7.如图2所示，当开关合上后，发现电压表的示数为0，若故障只有一处，对这一现象，下列猜测中肯定错误的是 A ．灯L 1断路 B.灯L 2断路 C. 灯L 1短路 D.电压表接触不良8.如图3所示的四个电路中，R 为电烙铁。

为了使电烙铁在不焊接时烙铁头不致过热，但又保持一定的温度，而开关闭合时仍能加热升温，满足要求的电路是10.图4为简化了的电冰箱的电路图。

图中M 是电冰箱压缩机用的电动机，L 是电冰箱内的照明灯。

下列判断正确的是 A. 开关S 2断开时，照明灯与电动机并联 B. 开关S 1、S 2都闭合时，照明灯与电动机串联 C. 关上冰箱门时，S 1自动断开，使得照明灯熄灭D. 冰箱内温度降低到设定温度时，S 1自动断开，电动机停止工作11. 对照明电路，下列哪一个说法是正确的 A.火线与零线间的电压通常是36V B.电灯的开关一定要安装在零线上C. 站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故D. 有金属外壳的家用电器应接在三孔插座上使用12.在收音机等电器中，有一种叫电位器的变阻器。

2019-2020学年盐城市东台市九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分）1．我市地处沿海湿地，湿地昼夜温差较小是因为水的（）A．熔点高B．热值大C．密度大D．比热容大2．下列用电器工作时主要将电能转化为内能的是（）A．收音机B．电熨斗C．电风扇D．洗衣机3．电路通电后，电炉丝热得发红，而与它相连的导线却不怎么发热，其原因是（）A．导线的电阻小B．导线中的电流大C．电炉丝的电阻小D．电炉丝中的电流大4．如图所示，铝棒通电后发生偏移，此实验是用探究（）A．磁场对电流的作用B．感应电流产生的条件C．通电直导线周围的磁场D．影响电磁铁磁性强弱的因素5．用铝壶在燃气灶上烧水的过程中（）A．水只吸收热量不放出热量B．天然气燃烧越充分，热值越大C．水的内能是通过热传递方式改变的D．天然气燃烧时放出的热量全部被水吸收6．四位同学画出静止在赤道正上方小磁针（黑端为N极）的指向，其中正确的是（）A．B．C．D．7．小明用图示装置“探究动能大小与速度的关系”，下列说法正确的是（）A．水平表面必须光滑B．实验研究对象是木块C．用木块移动的距离表示小车动能大小D．让不同的小车从同一斜面同一高度静止释放8．小明在家做作业时，空气开关突然发生了跳闸，则他家中电路（）A．总电流过大 B．发生了短路C．电压大于220V D．用电器总功率过大9．小华用如图所示的电路中“探究串联电路电流特点”，实验时发现两只电流表甲和乙的示数分别为0.14A和0.10A，造成电流表数不同的原因可能是（）A．导线有电阻 B．电流表的缘故C．L1和L2的电阻不同D．甲比乙更靠近电正极10．关于电磁波，下列说法中不正确的是（）A．微波和无线电波都属于电磁波B．麦克斯韦预言并证实了电磁波的存在C．电磁波在真空中传播速度与光速相同D．电磁波是在空间传播的周期性变化的电磁场11．小华用图示装置做“探究弹性势能大小与形变程度关系”的实验，实验时将钢锯条末端压下一定距离后释放，观察棋子跳起的高度，以下设计方案可行的是（）A．只改变棋子的位置，重复做几次实验B．只改变棋子的数量，重复做几次实验C．只改变钢锯条伸出桌边的长度，重复做几次实验D．只改变钢锯条末端扳下的距离，重复做几次实验12．用红外灯L1和菌类封闭在不透明的密闭容器中，科研人员将灯L2与L1连接在同一电路中，通过观察L2是否发光判断L1是否工作，下列电路符合要求的是（）A．B．C．D．二、填空题（本题共8小题，每空1分，共24分）13．2015年5月31日，“阳光动力2号”太阳能飞机从南京禄口机场起飞，太阳能电池板将太阳能转化为能，飞机的动能，重力势能．14．用如图所示电路验证“电流越大”，电功就越大”的结论，图中两只灯泡（串/并）联，两灯的电阻要（相同/不同），支持该结论的实验现象是．15．弯折铁丝，铁丝会发热，这是通过方式增加铁丝的内能，它与四冲程汽油机的冲程的能量转化情况相同．某汽油机转速为1200r/min，在1s内，汽油机对外做功次．16．如图是小华制作的”神奇转框“，金属框的上部中央与电池正极相连，下部紧贴在与电池负极相连的金属柱形物两侧，框绕电池转动，由此可以判断该金属柱状物为，你判断的依据是，转框的原理与（电动机/发电机）相同．17．如图所示，将钥匙插入孔并旋转，控制电路接通，电磁铁具有（填物理属性），吸引衔铁绕转轴转动，工作电路接通后，电动机启动，图中电磁铁的上端为（N/S），通电螺线管两端电压（大于/等于/小于）电动机两端电压．18．标有“2V 0.1W”字样的LED灯正常发光时的电流为A，电电压为6V，为使LED灯正常发光，需串联一只Ω的电阻，与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电阻，则该LED灯与W的小灯泡亮度相当．19．如图所示，R1、R2为定值电阻，电电压不变，闭合S1、S2，两电表均有示数；断开S2，则电流表示数，电压表示数．电压表与电流表示数之比（变大/不变/变小）．20．小华发现电动玩具车内部都是电、开关、电动机、指示灯各一个组成，为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，指示灯发光，这一实验（能/不能）确定电动机与指示灯的连接方式，理由是，转动车轮产生的现象是现象．三、解答题（本题7小题，共52分）21．按照题目要求作图（1）在图甲中标出电生物正、负极；（2）在图乙中将插座正确接入照明电路；（3）在图丙中将实物电路补充完整，使L1、L2并联，开关控制整个电路．22．某家庭把一只标有“220V 1000W”的电水壶接入照明电路，将质量为5kg的水由20℃加热到60℃，不计热量损失，c水=4.2×103J/（kg℃），求：（1）水吸收的热量；（2）电水壶电热丝的电阻；（3）电水壶工作的时间．23．如图所示电路中，电电压保持不变，R1=10Ω，现将电流表A1、A2分别串联在电路中，向左移动滑片P，每次移动滑片P，均使R2接入电路的电阻减少相同的值，此过程中两表的示数如表所示．求：（1）电电压U；（2）R1在1min消耗的电能；（3）通过计算说明电流表A2连接在电路中的位置．滑片P移动的次序 1 2 4电流表A1的示数/A 0.30 0.30 0.30电流表A2的示数/A 0.40 0.45 0.6024．小明将器材按图示连接，做探究“感应电流产生的条件”的实验．（1）连接好电路，左右移动AB，发现电流表指针没有发生偏转，产生这一现象的原因是；（2）解决问题后，左右移动AB多次，发现电流表的指针都发生了偏转，由此小明得出感应电流产生条件为：闭合电路的部分导体在磁场中做切割磁感线运动，你认为他得结论（可靠/不可靠），理由是：．（3）将AB向右拉到一定高度，松开手后AB左右摆动，发现电流表的指针左右摆动，说明产生的是（直流电/交流电），这一现象表明感应电流的方向与有关，若不计空气阻力，AB摆动的最大高度将（逐渐变高/保持不变/逐渐变低）．25．人在代谢活动中，食物通过体内的“缓慢燃烧”，转化为人体所需要的能量，因此，我们可以将食物看成是一种燃料，小明取质量相等的饼干和薯片，利用图示两套完全相同的装置比较两种食物“这方面性能”的差异．（1）小明所探究的食物的“这方面性能”指的是食物的（填物理量名称）；（2）实验中通过反应食物燃烧放出热量的多少．（3）实验中应记录食物的质量m1、水的质量m2、加热前的水温t和（写出物理量及对应的符号），用c表示水的比热容，此过程中计算水吸收热量的表达式为Q= ；（4）实验时发现食物很难点燃，于是将食物碾碎，并将食物与质量相等的酒精混合后充分燃烧，这样操作对于比较亮食物放出热量的多少（有/无）影响，运用此方法（能/不能）准确计算出食物“这方面性能”的值，理由是．26．某小组用下列器材做“测定小灯泡电功率”的实验：电（电压约为6V），标有“2.5”字样小灯泡一只、开关一只、“5Ω1A”、“20Ω1A”滑动变阻器各一只、电流表和电压表各一只、导线若干：（1）将甲图中实验电路连接完整．（2）正确连接电路后，将滑片位置正确位置，闭合开关，电流表和电压表如图乙所示．电流表的示数为A，此时灯丝的电阻为Ω，为了保证小灯泡不被损坏，接下应该进行的操作是．（3）小华经过思考发现了问题，对实验器材进行了调整，小华做的调整是．（4）下列数据是四位同学算出的小灯泡的额定规律，其中可能正确的是A.0.625WB.0.70WC.0.75WD.0.90W．27．雨水探测器雨水探测器是一种自动检测雨水的装置．雨天乘车时我们会发现．有些汽车刮水器的刮动速度会随着雨的大小自动调节，雨停后，刮水器自动停止工作，主要原因就是在它的工作电路中安装有雨水按测器，雨水探测器的主要部件是探测金属网．某同学将高为3h检测金属网竖立在容器中，设计如图乙所示电路探究“检测金属网在电路工作中作用”将ab接入图乙电路时电流表无示数，向容器中逐渐加入雨水，记录检测网浸入雨水中的深度与电流表的示数，实验数据记在下表中．（导体（2）根据影响导体电阻大小的因素可知，检测网接入电路的电阻变化是由导体的变化引起的．（3）下列说法中不正确的是A．电路工作时，a处电流与b处电流相等 B．检测网浸入雨水中越深，ab间电阻越大C．检测网浸入雨水中越深，ab间电阻越小 D．检测网浸入雨水中越深，电阻R的功率越大（4）利用表中数据在图丙坐标系中作出检测网浸入水中的深度与电流关系的图象．（5）图丁是某同学设计的刮水器电路，经分析发现，在无雨水时，电动机不能转动，请在此电路中加装一个电学元件，在无雨水时控制电动机的转动与停止．2019-2020学年江苏省盐城市东台市九年级（上）期末物理试卷参考答案与试题解析一、选择题（本题共12小题，每小题2分，共24分）1．我市地处沿海湿地，湿地昼夜温差较小是因为水的（）A．熔点高B．热值大C．密度大D．比热容大【考点】水的比热容的特点及应用．【分析】解答本题需掌握：①单位质量的某种物质温度升高1℃所吸收的热量叫做这种物质的比热容．），水的比热容大，故其吸（放）热本领越大，可以减小昼夜②根据热量公式：Q=cm（t﹣t温差．）可知，在质量和吸收热量相同的情况下，物体的【解答】解：根据热量公式Q=cm（t﹣t比热容越大，物体温度的变化值就越小；沿海城市的水多，水的比热容较大，在吸收（或降低）相同的热量时，温度变化较小，所以沿海城市的昼夜温差小．故选：D．【点评】本题主要考查水比热容大的特点在生活中的应用，是一道基础题．2．下列用电器工作时主要将电能转化为内能的是（）A．收音机B．电熨斗C．电风扇D．洗衣机【考点】电热．【分析】电流做功的过程，实际上就是能量转化的过程，消耗电能转化成其它形式的能．【解答】解：A、收音机工作时，主要将电能转化为声能，不合题意；B、电熨斗工作时，主要将电能转化为内能，符合题意；CD、电风扇和洗衣机主要是依靠电动机工作，将电能转化为机械能，不合题意．故选B．【点评】本题考查了用电器中的能量转化，要知道电风扇、洗衣机主要部件是电动机，把电能转化为机械能．3．电路通电后，电炉丝热得发红，而与它相连的导线却不怎么发热，其原因是（）A．导线的电阻小B．导线中的电流大C．电炉丝的电阻小D．电炉丝中的电流大【考点】焦耳定律．【分析】电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大，根据焦耳定律分析判断．【解答】解：根据焦耳定律Q=I2Rt可知，当电流和通电时间相同时，电阻R越大，电流通过R产生的热量越多；电炉丝与导线串联，它们的通电时间和电流大小都相同，由于导线的电阻远小于电炉丝的电阻，因此电炉丝产生的热量远远大于导线．所以，电炉丝热得发红，而导线却不怎么热，故A正确，BCD错误．故选A．【点评】本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的．4．如图所示，铝棒通电后发生偏移，此实验是用探究（）A．磁场对电流的作用B．感应电流产生的条件C．通电直导线周围的磁场D．影响电磁铁磁性强弱的因素【考点】磁场对通电导线的作用．【分析】通电导体在磁场中会受到磁场力的作用，据此分析解答．【解答】解：由图可知电路中有电流，说明一定有电存在，当开关闭合后，导体就成为通电导体，处于磁场中，会受到磁场的作用，故可以验证磁场对电流的作用．故选A．【点评】通电导体在磁场中受到磁场力的作用，这是电动机的原理，在解答中要注意与电磁感应、电磁铁的原理、电流的磁效应等相区分．5．用铝壶在燃气灶上烧水的过程中（）A．水只吸收热量不放出热量B．天然气燃烧越充分，热值越大C．水的内能是通过热传递方式改变的D．天然气燃烧时放出的热量全部被水吸收【考点】热传递；热传递改变物体内能；燃料的热值．【分析】（1）两物体之间只要存在温差，就会发生热传递；（2）1kg的某种燃料完全燃烧所释放出的热量是燃料的燃烧值；（3）做功和热传递是改变物体内能的两种方式；（4）燃料燃烧放出的热量会被铝壶吸收，也会向周围空气中散发热量．【解答】解：A、在烧水的过程中水从火焰吸热温度升高，当水温高于周围环境的温度时水会向周围环境中放热，故A错误；B、燃烧值由燃料本身决定，与是否充分燃烧无关，故B错误；C、烧水的过程是通过热传递的方式改变水的内能，故C正确；D、天然气给水加热，放出的热量一部分被水吸收，一部分散失掉了，故D错误．故选C．【点评】本题涉及的知识点较多，是一道基础题，但难度不大，平时要注意基础知识的学习与积累．6．四位同学画出静止在赤道正上方小磁针（黑端为N极）的指向，其中正确的是（）A．B．C．D．【考点】地磁场．【分析】地球是个巨大的磁体，地球周围存在着磁场．地磁北极在地理南极附近，地磁南极在地理北极附近．【解答】解：A、C、小磁针指南的一端是南极，指北的一端是北极．N极应该指示北极．此两选项均错误；B、D、小磁针N极指示北极，但地理南北两极与地磁南北两极不是重合的．故选项B正确，D错误．故选B．【点评】（1）地球是个巨大的磁体，地球的周围存在着磁场，任一点的磁场方向是不变的．（2）地磁北极在地理南极附近，地磁南极在地理北极附近．（3）小磁针北极所指向即为磁场的方向．7．小明用图示装置“探究动能大小与速度的关系”，下列说法正确的是（）A．水平表面必须光滑B．实验研究对象是木块C．用木块移动的距离表示小车动能大小D．让不同的小车从同一斜面同一高度静止释放【考点】探究影响物体动能大小的因素．【分析】（1）物体由于运动而具有的能叫做动能，动能的大小与物体的质量和速度有关；（2）实验过程要采用控制变量法，当研究动能大小与质量的关系时，要让钢球沿斜面的同一高度下落，这样保证下落速度相同，当研究动能大小与速度的关系时，应选择同一钢球从不同的高度释放，这样可以保证小球的质量相同；即只有这样实验才更为科学严密．【解答】解：（1）在该实验中我们用到了转换的方法，即将小车动能的大小转化为其对木块做功的多少比较，即小车推动木块越远，其对木块所做的功就越多，即具有的动能就越大；反之就越少；实验中若水平表面光滑，则无法观察木块移动距离的远近；故A错误，C正确．（2）该实验的研究对象是小车，不是木块，故B错误；（3）动能的大小与物体的质量和速度有关，要探究动能大小与速度的关系，必须控制物体的质量相同，也就是保持小车的质量不变；而让不同的小车从同一斜面同一高度静止释放，是控制小车的速度不变；故D错误．故选C．【点评】动能的决定因素有两个：质量和速度，在探究“物体动能的大小与哪些因素有关”时，应该利用控制变量法的思路，去分析解决；小车把木块推出的距离长，说明的动能大这是一种转换的方法．8．小明在家做作业时，空气开关突然发生了跳闸，则他家中电路（）A．总电流过大 B．发生了短路C．电压大于220V D．用电器总功率过大【考点】家庭电路电流过大的原因．【分析】空气开关跳闸的原因是电流过大，造成电流过大的原因有短路和用电器的总功率过大．【解答】解：小明在家做作业时，空气开关突然发生了跳闸，有可能是电路突然发生短路，也有可以是又开启了新的用电器，使电路的总功率过大，总之，造成跳闸的原因一定是总电流过大，但却不能确定是发生了短路，还是总功率过大．故只有A是正确的．故选A．【点评】本题主要考查了家庭电路中电流过大的原因，要知道短路和用电器的总功率过大都会造成电流过大．9．小华用如图所示的电路中“探究串联电路电流特点”，实验时发现两只电流表甲和乙的示数分别为0.14A和0.10A，造成电流表数不同的原因可能是（）A．导线有电阻 B．电流表的缘故C．L1和L2的电阻不同D．甲比乙更靠近电正极【考点】串联电路的电流规律．【分析】掌握串联电路电流的特点：串联电路中电流处处相等【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；因此若导线有电阻、L1和L2的电阻不同、甲比乙更靠近电正极时，电流表的示数都应该是相同的；而实验时电流表甲和乙的示数分别为0.14安和0.10安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整．故选项ACD错误，B正确．故选B．【点评】此题考查了串联电路中的电流规律，同时考查了电流表的使用，电流相同，若电流表的量程不同，则偏角不同，使用电流表前一定要进行调零．10．关于电磁波，下列说法中不正确的是（）A．微波和无线电波都属于电磁波B．麦克斯韦预言并证实了电磁波的存在C．电磁波在真空中传播速度与光速相同D．电磁波是在空间传播的周期性变化的电磁场【考点】电磁波的产生；电磁波的传播．【分析】依照波长的长短的不同，电磁波谱可大致分为：无线电波，微波，红外线，可见光，紫外线，伦琴射线，γ射线（伽马射线）．麦克斯韦建立了电磁场理论，预言了电磁波的存在．赫兹用实验证实电磁波存在．光波是一种电磁波，电磁波在真空中的传播速度是3×108m/s．电磁波产生的条件：迅速变化的电流的周围会产生电磁波．【解答】解：A、微波和无线电波都属于电磁波．此选项正确；B、麦克斯韦建立了电磁场理论，预言了电磁波的存在，赫兹用实验证实电磁波存在．此选项错误；C、电磁波和光波在真空中传播速度相同，是3×108m/s．此选项正确；D、电磁波是在空间传播的周期性变化的电磁场．此选项正确．故选B．【点评】本题考查电磁波的相关知识，掌握基础知识才能解决此题．11．小华用图示装置做“探究弹性势能大小与形变程度关系”的实验，实验时将钢锯条末端压下一定距离后释放，观察棋子跳起的高度，以下设计方案可行的是（）A．只改变棋子的位置，重复做几次实验B．只改变棋子的数量，重复做几次实验C．只改变钢锯条伸出桌边的长度，重复做几次实验D．只改变钢锯条末端扳下的距离，重复做几次实验【考点】探究影响物体势能大小的因素．【分析】当锯条右端扳下一定的距离时，发生了弹性形变，具有弹性势能，放手后，锯条的弹性势能转化为重力势能，且钢锯条被扳下的距离变大，棋子被弹起的高度将越大；即弹性势能转化的重力势能就越多．【解答】解：该实验中能发现，钢锯条被扳下的距离变大，棋子被弹起的高度将越大，即弹性势能转化的重力势能就越多，所以想探究弹性势能与物体形变程度的关系，应该只改变钢锯条末端扳下的距离，重复做几次实验．故选：D．【点评】知道重力势能和弹性势能大小的影响因素是解决该题的关键．12．用红外灯L1和菌类封闭在不透明的密闭容器中，科研人员将灯L2与L1连接在同一电路中，通过观察L2是否发光判断L1是否工作，下列电路符合要求的是（）A．B．C．D．【考点】电路的基本连接方式．【分析】串联电路电流只有一条路径，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作．照明电路中开关应先接火线．由此分析判断．【解答】解：A、图中两灯泡串联，两灯同时发光，同时熄灭，可以通过观察L2是否发光可以判断L1是否工作，开关先接火线，符合要求；B、图中两灯泡串联，两灯同时发光，同时熄灭，但开关先接零线，连接错误，不符合要求；C、图中两灯并联，若L2灯泡烧坏，L1仍能正常工作，而且开关先接零线，故连接错误，不符合要求；D、图中两灯并联，若L2灯泡烧坏，L1仍能正常工作，无法通过观察L2是否发光判断L1是否工作，不符合要求．故选A．【点评】本题考查了对串联和并联电路的认识和理解以及照明电路的连接，比较简单，是一道基础题．二、填空题（本题共8小题，每空1分，共24分）13．2015年5月31日，“阳光动力2号”太阳能飞机从南京禄口机场起飞，太阳能电池板将太阳能转化为电能，飞机的动能增加，重力势能增加．【考点】动能和势能的转化与守恒．【分析】知道太阳能电池板的能量转化．同时了解动能的影响因素是质量和速度，重力势能的影响因素是质量和高度，可做出判断．【解答】解：（1）太阳能电池板可以将太阳能转化为电能，给飞机提供电能；（2）飞机起飞时，质量不变，速度增大，所以动能增加；同时，高度增加，所以重力势能增加．故答案为：电；增加；增加．【点评】本题主要考查了太阳能电池板的能量转化和动能、重力势能的影响因素，难度不大．14．用如图所示电路验证“电流越大”，电功就越大”的结论，图中两只灯泡并（串/并）联，两灯的电阻要不同（相同/不同），支持该结论的实验现象是电流表示数较大的灯泡较亮．【考点】串联电路和并联电路的辨别．【分析】（1）并列连接的连接方式是并联，根据并联电路特点分析答题．（2）根据实验控制的变量与实验现象分析答题．【解答】解：（1）由图示电路图，两灯泡并联连接，它们是并联的；探究功与电流的关系应控制电压相同而电流不同，两并联灯泡的电阻应该不同；（2）在电压相同时，电流越大，由P=UI可知灯泡实际功率越大，灯泡越亮，如果电流表示数较大的支路灯泡较亮，则可以验证实验结论．故答案为：并；不同；电流表示数较大的灯泡较亮．【点评】本题考查了探究功与电流关系实验，知道串并联的连接方式，分析清楚实验电路、应用控制变量法即可正确解题．15．弯折铁丝，铁丝会发热，这是通过做功方式增加铁丝的内能，它与四冲程汽油机的压缩冲程的能量转化情况相同．某汽油机转速为1200r/min，在1s内，汽油机对外做功10 次．【考点】做功改变物体内能；内燃机的四个冲程．【分析】（1）改变物体内能的方法：热传递、做功．（2）热机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程．压缩冲程是机械能转化为内能．做功冲程是内能转化为机械能．（3）1200r/min的含义：它表示热机的飞轮每分钟转1200圈．汽油机的一个工作循环由吸气冲程、压缩冲程、做功冲程、排气冲程四个冲程组成．在一个工作循环中曲轴转2圈，飞轮转2周，做功一次．【解答】解：反复弯折铁丝，将机械能转化为内能，使铁丝的内能增加，温度升高，是通过做功的方法使铁丝的内能增加的；汽油机的工作过程中，将机械能转化为内能的是压缩冲程；四冲程汽油机的飞轮转速为1200r/min，则该飞轮每秒钟转20圈．因为一个工作循环飞轮转2圈，完成4个工作冲程，做功一次，故在1s内，汽油机对外做功10次．。

2023-2024学年度第一学期期末学业水平考试综合Ⅰ试题注意事项：1．本试卷中所有试题必须作答在答题卡上规定的位置，否则不给分．2．答题前，务必将自己的姓名、准考证号用0.5毫米黑色墨水签字笔填写在试卷及答题卡上．物理部分（100分）一、选择题：本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一．．．个．选项正确． 1．在“认识磁体”的活动中，小明将磁体靠近下列物体，能被磁体吸引的是 A ．橡皮 B ．铜钥匙 C ．大头针 D ．塑料尺 2．运输汽油的油罐车尾部需要拴一条拖在地上的链子，目的是将油和油罐摩擦产生的电荷及时转移到大地，避免引发安全事故．下列材料适合用来制作这种链子的是 A ．硅 B ．铁 C ．塑料 D ．橡胶 3．用测电笔判断家庭电路中火线和零线时，下列说法正确的是 A ．使用时手应接触笔尖金属电极 B ．使用时手不能接触笔尾金属电极 C ．测电笔中的高电阻可以用铁丝代替 D ．当氖管发光时有微弱电流通过人体4．在炎热的夏天，我市“条子泥景区”常常出现“海陆风”．当出现如图所示的风向时，通常发生在A ．白天，陆地温度较高B ．白天，海洋温度较高C ．夜晚，陆地温度较高D ．夜晚，海洋温度较高 5．夏天，将矿泉水放入冰箱的冷藏室中冷却．此过程中矿泉水 A ．将温度传递给空气B ．放出热量后自身所含热量减少C ．温度降低的过程中伴随着能量的转移D ．放热是因为饮料的内能大于冰箱内空气的内能 6．下列工具在正常使用时，属于费力杠杆的是A ．开瓶扳手B ．核桃夹C ．老虎钳D ．食品夹海洋 陆地低空气流7．如图是我国古人运送巨木的劳动情境示意图，他们通过横杆、支架等将巨木的一端抬起．如果他们无法将巨木抬起，下列改进方案能抬起的是 A ．减少右端的人 B ．将支架向右移C ．横杆右端的人向支架靠近D ．减小横杆上悬绳与支架间的距离8．在杭州举行的第19届亚运会上，我国运动员李发彬为中国举重队摘得首金．下列是他在举重过程中的几个状态，其中他对杠铃做了功的是 A ．弯腰抓住杠铃 B ．用力提起杠铃 C ．短暂锁定高度 D ．举着杠铃不动 9．如图所示是小明设计的模拟调光台灯电路．闭合开关后， 灯泡不亮，电流表无示数，电压表有示数，小明检查后发 现有一处故障，该电路的故障可能是A ．灯泡断路B ．电压表短路C ．铅笔芯断路D ．电流表短路10．医生给心脏疾病患者做手术时，往往用“人工心脏泵”来代替心脏，以推动血液循环．人工心脏泵中装有电磁铁，电磁铁工作时利用的是 A ．磁体周围存在磁场 B ．电流的磁效应 C ．磁场对电流的作用 D ．磁极间的相互作用11．小明和小华分别用如图所示的装置观察磁场对通电线圈的作用．小明将线圈两端的漆全部刮去后放入磁场；小华只将一端导线上的漆全部刮去，另一端只刮去一半．闭合开关 A ．小明的线圈连续转动，灯时亮时灭 B ．小华的线圈来回摆动，灯时亮时灭 C ．小明的线圈来回摆动，灯连续发光 D ．小华的线圈连续转动，灯连续发光12．小明利用如图甲所示装置做“测量提升物体所做的功”实验．保持斜面倾斜程度相同，小明在小车上逐渐添加重物，计算出沿斜面所拉小车至高度h 做的功W 1、竖直提升小车至高度h 做的功 W 2，作出W 1和W 2与小车总重G 的关系图像，分别如图乙中的a 和b ．则关于斜面机械效率η与小车总重G 的关系图像可能正确的是V－ 3 15A－ 0.6 3回形针铅笔芯GWOa b乙甲+- 支架横杆悬绳η G GGη ηηA.B.C.D.二、填空题：本题共8小题，每空1分，共24分．13．2023年10月31日，我国神舟十六号载人飞船返回舱在东风着陆场成功着陆，返回时返回舱与大气摩擦，温度升高，返回舱的内能 ▲ ，这是通过 ▲ 方式改变内能的，这一过程能量转化形式与汽油机的 ▲ 冲程相同． 14．如图所示是小聪家的电能表表盘，该电能表的示数为 ▲ kW•h ，他家同时工作的用电器的总功率不能超过 ▲ W ．小聪发现当电路中只有电饭锅工作时，指示灯闪烁了160次用时3min ，则电饭锅工作时的电功率为 ▲ W ．15．《天工开物》中写道：“凡弓弦取食柘叶蚕茧”，指出用多股蚕丝作为弓的弦，这是利用蚕丝的弹性好．拉弯的弓由于发生弹性形变，对箭 ▲ ；放手后，弓恢复形变过程中，弓的 ▲ 能转化为箭的 ▲ 能． 16．如图甲是一只便携塑料封口机，电路原理图如图乙所示，电源电压为3V ，电热丝R 的电阻为0.4Ω，开关闭合，电热丝温度升高，这是利用电流的 ▲ 效应工作的，通电2min 产生的热量为 ▲ J ；若使用时总把塑料烫坏，可采取的措施 ▲ ．17．妈妈去市场买电热水壶，发现有甲、乙两种容积相同但规格不同的电热水壶，甲规格为“220V 880W ”，乙为“220V 1500W ”．甲电热水壶正常工作时的电流为 ▲ A ．妈妈想买一只烧水快的电水壶，你给妈妈的建议应选购 ▲ 电热水壶，理由是 ▲ ．18．小明利用如图所示的装置估测薯片的热值．实验中利用 ▲ 来反映薯片燃烧放出热量的多少．实验时，应测量并记录薯片的质量m 1、水的质量m 2、加热前的水温t 0和 ▲ （写物理量及对应的符号）．用c 表示水的比热容，薯片热值q 的表达式为q = ▲ ．19．“引体向上”是我市体育中考的自选项目之一．在做引体向上时，双臂的拉力克服▲ 做功使身体上升．小王体重为G ，某次引体向上重心上升高度h ，所用时间为t ，该过程中拉力的功率为 ▲ （用题中字母表示），选这个项目优势的身体条件是 ▲ （写出一点）．20．LED 灯具有节能环保、发光效率高等特点，工作时主要将 ▲ 能转化为光能．如图是额定电压为220V 的某品牌LED 灯与荧光灯的对比广告图．若广告属实，将一个额定功率为40W 的荧光灯替换成亮度相同的LED 灯，LED 的功率为 ▲ W ，可R 甲乙kW·h220V 10(40)A50Hz3200imp/(kW·h ）62 0 1 7 相同亮度 LED 荧光灯 12W 20W 18W 30W 36W60W以节约 ▲ %的电能．三、解答题：本题7小题，共52分．解答22、23题时应有解题过程． 21．（6分）按题目要求作图：（1）在甲图中画出施加在开关上力F 的力臂l ． （2）在乙图中用箭头标出磁感线方向．（3）在丙图中将插座和开关（控制插座）正确接到电路中．22．（6分）如图所示，工人用力将重为1000N 的物体在10s 内匀速提升2m ，拉力F 的功率为250W ．求： （1）滑轮对物体做的功； （2）拉力F 的大小； （3）动滑轮的机械效率．23．（9分）如图是某课外科技活动小组同学设计的一个两档加热温箱的电路图．R 0和R都是加热的电阻丝，电源电压恒为20V ．S 闭合时R 0的功率为50W ，S 断开时R 0的功率为32W ．求：（1）S 闭合时，温箱工作1min 产生的热量； （2）R 0的电阻；（3）S 断开时，温箱的总功率．24．（6分）小聪做“探究物体的动能与哪些因素有关”的实验，实验时让质量不同的小车从同一斜面的同一高度由静止释放．（1）该实验物体的动能是指 ▲ （木块／小车）的动能，探究的是物体动能与 ▲ 的关系．物体动能的大小是通过 ▲ 来反映的． （2）第一次实验的情景如图所示，在进行第二次实验前，应先将撞出的木块 ▲ ．（3）第三次实验，小聪在小车上加了两个钩码正确操作，发现木块滑出木板．小聪认为该次实验失败，需对实验进行改进，否则 无法得出结论．你认为是否需要，说出你的理由．S R R 0 20V木板丙火线零线OF甲S乙▲ （需要/不需要），理由是 ▲ 25．（7分）小聪做“探究通过导体的电流与电压的关系”实验．实验器材有：干电池三节，定值电阻一只，“50Ω 1.5A ”的滑动变阻器一只、电压表、电流表、开关各一只，导线若干．（1）用笔画线代替导线将甲图中电路补充完整，使滑动变阻器滑片向右移动时电阻减小； （2）实验中，当电流表示数为0.40A ，电压表示数如图乙所示，读数为 ▲ V ；继续实验，将测量的数据填入下表：（3）根据所测数据，在丙图中作出通过导体的电流与导体两端电压的关系图像； （4）依据图像，得到的结论是 ▲ ； （5）实验中所取的定值电阻为 ▲ Ω．26．（8分）小明在电视上看到物理教师在动物园内，用弹簧测力计测出了一头大象的重力．活动现场如图甲所示．从照片可以看到，测量时用到了吊车、铁笼和一根很长的槽钢．（1）请根据活动现场照片，在图乙方框内画出进行弹簧测力计读数时，槽钢及各悬挂绳索位置（标不同字母以示区别）分布原理图．（2）为了测出大象的重力，除了弹簧测力计外，还需要的测量工具是 ▲ ． （3）结合第（1）题所示的图示标示符号补写出以下实验步骤：步骤一：先将铁笼系于槽钢上，调节 ▲ ，使槽钢在水平位置平衡；步骤二：将大象引入铁笼，用弹簧测力计沿 ▲ 方向拉住槽钢的另一端，使之再次在水平位置平衡，读出弹簧测力计的示数记为Ｆ；步骤三： ▲ ． （4）利用上述所测出物理量，写出大象重力G 的表达式：G = ▲ ;实验次数 1 2 3 4 电压U /V 1.0 ▲ 2.5 3.0 电流I/A0.20.400.480.58甲乙丙U /VI /A 01.02.00.2 0.4 0.6 ▲▲▲甲－ 3 15－0.6 3A V乙123V 0 510 15153－（5）小明认为槽钢越轻测得的结果越准确，你同意他的观点吗，为什么？ ▲ ． 27．（10分）阅读短文，回答问题：储水式电热水器如图甲是某款储水式电热水器的简易结构剖面图．该电热水器主要由加热棒、防电墙等部件组成，加热棒为阻值不变的电热丝，为了安全使用，电热丝外面要包裹一层材料．表一为该热水器的铭牌，其中额定最高温度是电热水器以最大额定功率正常工作时，加热水箱中所能达到的最高温度．24h 固有能耗系数是指在保温状态下，电热水器24小时将水温维持在额定最高温度实际需要的能量E 1与固有标准消耗能量E 2之间的比值，固有标准消耗能量E 2与额定容量V 的关系图像如图丙．热输出率是电热水器将额定容量的水加热到额定最高温度，再持续放出额定最高温度的热水体积和额定容量的比值．电热水器在使用过程中会有漏电危险，为防止使用时漏电且接地线失效时出现触电事故，电热水器在出水口处串接了一个“防电墙”．“防电墙”的内部是一个螺旋绝缘通道（如图乙所示）．将该品牌电热水器内的水装入不同长度、不同横截面积的水管做成“防电墙”进行实验，测得电阻大小如表二所示．该品牌电热水器防电墙中螺旋水柱的横截面积为0.6cm 2． 表二 （1）“防电墙”内部做成螺旋状，可增加进入该处水管水流的 ▲ 来增加电阻． （2）关于加热棒下列说法正确的是 ▲ ．A ．电热丝通电时温度升高电阻变大B ．电热丝外面包裹的材料导热性差C ．电热丝外面包裹的材料应为绝缘体D ．电热丝应选用电阻小、熔点低的材料（3）该电热水器保温24h ，实际消耗的电能 ▲ kW•h ．（4）冷水的初温为20℃，某次电热水器水箱中注满冷水，将水加热到额定最高温度，该 情况下调节混水阀使之出水温度为40℃，若混水阀1min 的出水量是5L ，则该电热 水器可连续提供40℃水的时长为 ▲ min ．[c 水＝4.2×103J/（kg•℃），不计所有热损失]．（5）为确保安全，要求淋浴时通过人体的漏电电流不超过1mA ，该品牌电热水器防XX 牌电热水器额定容量/L 60 额定功率/W 1000/2000 额定最高温度/℃ 70 额定电压/ V 220 24小时固有能耗系数 0.6 热输出率80%长度L /cm 10 20 30 10 20 30 10 20 30 横截面积S /cm 2 1 1 1 2 2 2 3 3 3 防电墙电阻R /kΩ122436612184812进水管 出水管 加热棒冷水管混水阀防电墙 花洒E 2/(kW•h)600.8 1.7甲乙丙表一电墙中螺旋长度的总长度不应小于▲m（计算时忽略人体的阻值）．初三物理参考答案一、选择题：题号123456789101112答案C B D A C D D B A B C D二、填空题：13. 增大做功压缩14. 2017.6 8800 100015.做功(有弹力作用) 弹性势能动能16. 热 2700 减小电源电压(增大R 电阻；缩短塑料和封口机时间)17. 4 乙电功率大，单位时间内产生的热量多(写电功率大给分)18.温度计升高的示数 (液体升高的温度) 薯片燃尽后水的温度t19. 重力 Gi/7 体重轻、臂力大等(写与物理无关的不给分，如体质好等)20. 电能 24 40三、解答题：21.按要求作图22. 本题共6分解:(1) 由W = Gh得 1分W = 1000N×2m= 2000J 1 分得W=pt =250W×10s=2500J 1 分由W = Fs得 1 分1分1 分说明：其他解题方法正确可参照给分23. 本题共9分解: (1) Q=W=Pt 1 分Q=50W×60s=3000J 2 分(2) 由P=UI 1 分得S 闭合时电路中电流 1分(3) 由和 P=UI，得S断开时电路中电流1分S 断开时 P=UIP=20V×2A= 40W 2分说明：其他解题方法正确可参照给分24. (1) 小车质量木块移动的距离(2)放回原处(3)不需要第三次实验时，木块滑出木板，移动的距离比前两次大25. (1) 如图甲 (2分)(2) 2 (1分)(3) 如图丙(2分)(4)电阻一定时，导体中的电流与导体两端的电压成正比(1分)(5) 5.05 (1分)26. (1) 如右图(1分)说明：画成费力杠杆不得分(2) 刻度尺(1分)(3)步骤一：悬吊点O 的位置(铁笼的悬挂点B的位置)(1分)步骤二：竖直向下 (竖直，1分)步骤三：用刻度尺测出O到A距离l₁、O到B距离l₂(1分)说明：没有写l₁、l₂不扣分(或 (1分)(5) 不同意(1分)步骤一中，让槽钢在水平位置平衡，已消除槽钢、铁笼的重力对平衡的影响，所以槽钢、铁笼的重力对测量结果无影响(1分)说明：答到“槽钢在水平位置平衡，已消除槽钢、铁笼的重力对平衡的影响”即可，只答“槽钢、铁笼的重力对测量结果无影响”不给分。
