高压电流互感器变比分析

1 0 k V 配电变压器零序 C T 变比设计及安装位置分析摘要:本文探讨了10KV变压器低压侧零序CT变比设计及不同的安装位置的分析。

关键词:CT饱和系数；中性点；保护接地；前言10KV（6KV）/0.4kV变压器在工矿企业（6KV多用在火力发电厂）应用非常广泛，变压器电源侧的高压侧开关柜配置变压器综合保护器，变压器低压侧必须配备零序电流保护[1]，相应在变压器低压侧配置零序CT。

关于这个零序CT的一、二次电流值的选择，及其安装位置确定，设计单位往往委托成套设备厂家或安装建设单位来完成这项工作。

不少成套设备厂家或建安单位在这个CT选用及安装位置是错误的，继而影响继电保护的功能。

本文就在工程实际中遇到这两个问题进行阐述：一、零序CT的额定一次与二次电流值选择（1）根据文献[1]：1kV及以下系统电流互感器额定一次电流宜采用1A，所以大多数低压变压器的零序CT额定二次电流值采用1A，特别是变压器与高压开关距离远，CT回路压降大的，更是首选1A。

如果变压器高压柜综合保护器配置要求需要，也可以采用5A。

（2）根据文献[1]：变压器中性点侧零序电流互感器额定一次电流应按大于变压器中性线上流过的不平衡电流和未单独装设零序电流互感器保护的最大电动机相间保护动作电流选择，可按照大于变压器低压侧额定一次电流30%~100%选择。

参考文献[2]有关公式，（3）动作电流定值计算。

动作电流I可按如下计算，取二者最大值：op.01）按躲过低压厂用变压器最大负荷的不平衡电流计算，即：I op.0=(K rel *I u nb )/n a0 （1-1）式中：K rel —可靠系数，取1.3~1.5；I unb —变压器最大负荷的不平衡电流，可取（0.2~0.5）I E ，I E 为变压器低压侧一次额定电流；na0：变压器低压侧中性点零序电流互感器变比。

2）与变压器低压侧下一级保护配合，即：下一级有零序过电流保护时，应与零序过电流保护最大动作电流配合，即：I op.0=(K CO * I op.0.L.max )/n a0 （1-2）式中：K CO —配合系数系数，取1.15~1.20；I op.0.L.max —下一级零序过电流保护最大动作电流一次值；n a0—变压器低压侧中性点零序电流互感器变比。

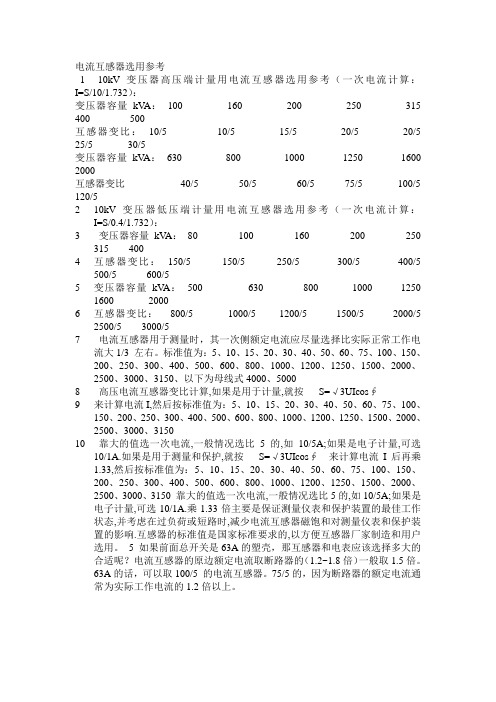

电流互感器选用参考1 10kV变压器高压端计量用电流互感器选用参考（一次电流计算：I=S/10/1.732）：变压器容量kV A：100 160 200 250 315 400 500互感器变比：10/5 10/5 15/5 20/5 20/5 25/5 30/5变压器容量kV A：630 800 1000 1250 1600 2000互感器变比40/5 50/5 60/5 75/5 100/5 120/5210kV变压器低压端计量用电流互感器选用参考（一次电流计算：I=S/0.4/1.732）：3变压器容量kV A：80 100 160 200 250 315 4004互感器变比：150/5 150/5 250/5 300/5 400/5 500/5 600/55变压器容量kV A：500 630 800 1000 1250 1600 20006互感器变比：800/5 1000/5 1200/5 1500/5 2000/5 2500/5 3000/57电流互感器用于测量时，其一次侧额定电流应尽量选择比实际正常工作电流大1/3 左右。

标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150、以下为母线式4000、50008高压电流互感器变比计算,如果是用于计量,就按S=√3UIcos∮9来计算电流I,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、315010靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.如果是用于测量和保护,就按S=√3UIcos∮来计算电流I后再乘1.33,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.乘1.33倍主要是保证测量仪表和保护装置的最佳工作状态,并考虑在过负荷或短路时,减少电流互感器磁饱和对测量仪表和保护装置的影响.互感器的标准值是国家标准要求的,以方便互感器厂家制造和用户选用。

电流互感器变比选型标准电流互感器是一种用来测量交流电路中电流大小的传感器，在电力系统中应用广泛，被广泛应用于电力系统的开闭所、配电柜、无功补偿设备、用电单元和调度自动化等领域。

电流互感器变比是衡量电流互感器性能的一个重要指标，正确选型电流互感器变比，可以确保测量结果的准确性，满足系统设计和升级需求。

下面就介绍电流互感器变比的选型标准。

电流互感器的变比是绕组Np和Ns的匝数比值。

例如，当Np的匝数是100次时，Ns的匝数是500次，那么变比为1:5。

电流互感器的变比可以根据应用需求进行选择，如1:1、1:5、1:25、1:50、1:100等。

在选择电流互感器的变比时，需要考虑以下几个方面：(1) 测量范围：电流互感器的变比应该能够满足电流测量系统的需求，测量范围是系统的一个重要参数。

如果测量范围较小，则可以选用较大的变比，以提高测量精度。

(2) 精度等级：电流互感器的精度等级可以根据具体的应用需求进行选择。

一般我们常用的有0.2S、0.5S、1S、3S、6S五个等级。

在电力系统中，电流互感器的精度等级要求一般比较高，一般选择0.5S或以上的精度等级。

(3) 额定电流：电流互感器的额定电流是指电流通过电流互感器时，电流互感器的输出电信号达到额定输出值的电流值。

额定电流的大小应该能够满足系统的需求，同时还要考虑电流互感器的热稳定性，以保证选用的电流互感器能够长时间稳定地工作。

(4) 设备安装位置：根据电流互感器的安装位置和电源电压，选择对应的电流互感器变比。

对于在开关柜内部安装的电流互感器，变比应根据柜内安装设备的额定电流大小来选择。

举个例子，如果测量范围是0-500A，所需精度等级为0.5S，额定电流为50A，则可以通过以下步骤进行电流互感器变比的选型：(1) 确定测量范围：0-500A(2) 确定精度等级：0.5S(3) 确定额定电流：50A(4) 计算电流互感器变比：测量范围/额定电流=500/50=10所以，根据以上条件，可以选用变比为1:10的电流互感器。

电能表默认的ct变比
电能表的CT（电流互感器）变比是指电流互感器的变比。

通常情况下，电能表的CT变比默认为5A/5A，这意味着当电流互感器的一侧通过5A的电流时，另一侧输出5A的电流。

这个变比是用来将高压侧的电流信号转换成低压侧的电流信号，以便电能表进行电能计量。

在一些特殊情况下，CT的变比可能会有所不同，但通常情况下，5A/5A是电能表的默认CT变比。

这个变比对于确保电能表的准确度和稳定性非常重要，因此在安装和使用电能表时需要注意CT的变比设置是否正确。

电流互感器变比及准确级计算与选择发表时间：2018-09-12T10:10:22.210Z 来源：《建筑学研究前沿》2018年第12期作者：李渊[导读] 在电流互感器的变比中，要根据不同需求来选用合适的变比从而确定互感器的工作范围。

摘要：电流互感器变比的选择是目前较为普遍的一个问题，通过电流互感器的具体应用来选择合适的变比是一项十分复杂的工作，本文对电流互感器的变比和准确级进行简单概述，以供参考关键词：电流互感器；变比；准确级引言在电流互感器的变比中，要根据不同需求来选用合适的变比从而确定互感器的工作范围，同时也要依照不同的工作需求来讲电流互感器的相关额定数据进行调整，使整个测量以及保护工作能够顺利进行。

1电流互感器的基本构成与类别电流互感器的基本作用是接在线路上用来改变线路的电流大小，电流互感器在使用时一次绕组接在线路上，二次绕组接电气仪表，所以在测量高压线路时，初级线圈上的电压再高也不会对操作人员和仪表产生什么危险，因为次级上的电压很低。

电流互感器用来改变电流，所以其主要参数就是电流比，一次电流与二次电流之间的比值叫做实际电流比，一般用字母K来表示，K=I1/I2。

为了保证生产和使用方便，电流互感器的一次和二次电流都有规定的标准，在额定标准下电流互感器可以长时间稳定运行，电流互感器的二次测电流始终是1A （5A），一般电流互感器的变比为X/1（5），X就是需要选择的数字，1（5）这个数值是一个固定数值，实际作用就是把电流变成1A （5A）的电流。

需要注意的是实际电流不能大于电流互感器的额定数值，例如实际是100A的电流，最好不要选择100/1（5）的电流互感器，可以选择150/1（5）的来使用，同时也不能比实际电流大太多，一般将这个数值控制在实际电流的1.5倍之内就可以。

通过对电流互感器的具体应用来研究，得出两个大类别，分别为保护用电流互感器和测量用电流互感器。

保护用电流互感器只在电流产生故障时才会起到作用，因此对其要求为绝缘效果要好，做到足够安全，同时必须要有很大的准确限制系数，不能电流稍有变化就断电保护，这样会影响到电力工作的顺利进行，同时由于其工作条件较为极端，所以为了保证工作质量，必须要有很好的热稳定性和动稳定性。

电流互感器选用参考1 10kV变压器高压端计量用电流互感器选用参考（一次电流计算：I=S/10/1.732）：变压器容量kV A：100 160 200 250 315 400 500 互感器变比：10/5 10/5 15/5 20/5 20/5 25/5 30/5变压器容量kV A：630 800 1000 1250 1600 2000互感器变比40/5 50/5 60/5 75/5 100/5 120/52 10kV变压器低压端计量用电流互感器选用参考（一次电流计算：I=S/0.4/1.732）：变压器容量kV A：80 100 160 200 250 315 400互感器变比：150/5 150/5 250/5 300/5 400/5 500/5 600/5变压器容量kV A：500 630 800 1000 1250 1600 2000互感器变比：800/5 1000/5 1200/5 1500/5 2000/5 2500/5 3000/53电流互感器用于测量时，其一次侧额定电流应尽量选择比实际正常工作电流大1/3 左右。

标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150、以下为母线式4000、50004高压电流互感器变比计算,如果是用于计量,就按S=√3UIcos∮来计算电流I,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.如果是用于测量和保护,就按S=√3UIcos∮来计算电流I 后再乘1.33,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.乘1.33倍主要是保证测量仪表和保护装置的最佳工作状态,并考虑在过负荷或短路时,减少电流互感器磁饱和对测量仪表和保护装置的影响.互感器的标准值是国家标准要求的,以方便互感器厂家制造和用户选用。

电流互感器参数校验与误差分析电流互感器是电力系统中常用的一种仪器，其主要作用是将高电流转换为低电流，方便测量和保护设备的使用。

然而，随着使用时间的增长和环境条件的变化，电流互感器的参数可能会发生漂移，导致测量误差的增加。

因此，对电流互感器进行定期的参数校验和误差分析是非常重要的。

一、电流互感器参数校验1. 校验原理电流互感器的主要性能参数包括变比、一次二次侧短路阻抗和一次二次侧漏抗。

校验的目的是通过对这些参数进行测量和比较，判断电流互感器的准确性和稳定性。

2. 校验方法常用的电流互感器校验方法包括比较法和计算法。

比较法是将待测电流互感器与已知准确参数的标准电流互感器进行连接，通过测量二者的输出信号，推导出待测电流互感器的参数。

计算法则是基于电流互感器的结构和传感器材料特性的数学计算方法，通过对已知参数进行计算，得到待测电流互感器的参数。

一般而言，比较法的精度相对较高，但需要使用标准仪器设备；计算法则更加简便，但准确度相对较低。

3. 校验设备和仪器在电流互感器的参数校验中，常用的设备和仪器有标准电流互感器、比较电桥、电源频率特性测量仪等。

标准电流互感器作为参照和比较的标准，必须具备稳定的性能和准确的参数。

比较电桥是用于测量待测电流互感器和标准电流互感器之间电压或电流差异的仪器，其灵敏度和精度决定了校验的准确性。

电源频率特性测量仪则用于验证电流互感器在不同频率下的性能。

二、误差分析1. 误差来源电流互感器的测量误差主要来自多个方面，包括电压降、温度变化、漏磁和负载变化等。

电压降是指一次侧电压和二次侧电压之间的差异，通常由电流互感器的内阻引起。

温度变化会影响电流互感器的线性度和零点漂移。

漏磁则是由于电流互感器的结构和工艺问题导致的，通常会引起漏电流的增加。

负载变化是指一次侧负载和二次侧负载之间的差异，会导致输出信号的波形畸变。

2. 误差评定误差评定是根据校验结果和实际工作要求，对电流互感器的误差进行分析和判断。

【专业知识】电流互感器穿心匝数与变比关系是什么？答：电流互感器穿心匝数与变比关系穿芯式互感器，它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比；我们就说你这个互感器，穿芯1匝，变比为500/5；穿芯2匝，变比250/5；一次电流/二次电流=500/5=100/1=二次匝数/一次匝数（二次匝数为100匝）；穿芯2匝，二次匝数/一次匝数=100/2=一次电流/二次电流，二次电流是5A，可以算出一次电流是250A；也就是说穿芯匝数改变了，你使用的变比就改变了，但互感器本身没有变，它的二次匝数没有变，还是100匝；另外一种算法是：一次电流乘以穿芯匝数=穿芯1匝时的一次电流（这里250A乘以2=500A）如果铭牌上最大只写150/5，那么表示这个互感器一次侧（穿过互感器的那根线）只能充许不超过150安的电流通过，如果超过可能烧坏互感器。

但实际应用中可能一次侧的电流不一定都刚好满足150安这个电流条件，但是可以通过换算得到150安电流感应这个要求，比如75/5、50/5、30/5.150/5就是说一次侧的电流是150安，二次输出5安，变比就是150除以5等于30倍，75/5、50/5、30/5以此类推。

75要穿2圈；50穿3圈；30要穿5圈。

也就是说二次侧要满足输出5安电流这个条件则必需一次侧要有150安的电流感应，如果一次侧只有75安，则穿二圈后75*2就满足了一次侧150安电流的感应了，其它的也是以此类推。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

电流互感器变比电流互感器常见变比如下：一共25种：二次侧：5A，1A一次侧：（A）：15，20，25，30，40，50，60，75，100，150，200，250，300，400，500，600，750，800，1000，1200，1500，2000，2500等扩展：电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中。

因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。

词条介绍了其工作原理、参数说明、分类、使用介绍等。

电流互感器上的变比和电度表上的比例什么区别？1、使用区别；电流互感器的变比与电流表的变比不一致，将导致电流表显示值不能直接用，必须进行比例换算；比5的互感器如果用在比1的表上，由于CT二次电流一般会超过1A，从而使得?比1的表超出量程，而损坏电流表；2、精度区别；比1的互感器如果用在比5的表上，由于CT二次的电流不到1A，将使得比5的电流表测量精度大大降低。

800/5的电流表坏了，没现成的，可以用300/5的电流表临时代用。

但测量的结果必须进行比例换算。

3、继电保护要求区别；断路器出线处的短路容量，在最大及最小运行方式下保持不变；电流互感器为两相不完全星型接线；过负荷及速断保护采用GL-11型过电流继电器；操作电源为直流220V，断路器分闸形式为分励脱扣。

扩展：电流互感器上的变比和电度表上的比例有什么区别详细讲解：变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格。

电流变比计算公式电流变比计算公式是电力系统中常用的计算方法之一，它用于计算不同变压器或电流互感器之间的电流变化比例。

在电力系统中，变压器用于提高或降低电压，而电流互感器用于测量电流。

因此，了解电流变比计算公式对于电力系统的设计和运行至关重要。

电流变比计算公式的基本原理是根据变压器或电流互感器的绕组比例来计算电流的变化。

变压器和电流互感器都是由多个绕组组成的，通过绕组的相对匝数来确定电流的变化比例。

电流变比计算公式可以表示为：电流变比 = 一次侧电流 / 二次侧电流 = 一次侧匝数 / 二次侧匝数其中，一次侧是指电流进入变压器或电流互感器的侧面，二次侧是指电流从变压器或电流互感器输出的侧面。

通过这个公式，可以计算出电流变比，进而确定一次侧和二次侧之间的电流变化比例。

在实际应用中，电流变比计算公式可以用于多种情况。

例如，在变压器的设计和运行中，需要根据电压和电流的需求来确定变压器的变比。

通过计算电流变比，可以确定变压器的绕组比例，从而实现预期的电压升降。

电流变比计算公式还可以用于电流互感器的应用中。

电流互感器是用于测量高电流的装置，它通过将高电流转换为较小的次级电流来实现测量。

通过计算电流变比，可以确定次级电流与高电流之间的变化关系，从而实现准确的电流测量。

需要注意的是，电流变比计算公式中的匝数是指绕组上的匝数，而不是绕组的总匝数。

在实际应用中，还需要考虑绕组的连接方式和变压器或电流互感器的结构特点。

电流变比计算公式是电力系统中重要的计算方法之一，可以用于变压器和电流互感器的设计和运行中。

通过计算电流变比，可以确定一次侧和二次侧之间的电流变化比例，实现预期的电压升降和电流测量。

因此，掌握电流变比计算公式对于电力系统工程师和技术人员来说是必不可少的。

35kv高压电流计算方法（最新版2篇）篇1 目录1.35kv 高压电流的计算方法2.35kv 高压电流互感器的倍率计算3.高压电缆允许最大电流值的简便计算方法篇1正文一、35kv 高压电流的计算方法在供电网络中，当发生短路时，很大的短路电流会使电器设备过热或受电动力作用而损坏，同时使网络内的电压大大降低，破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果，需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

计算 35kv 高压电流时，需要考虑系统容量、变压器额定容量、电压互感器和电流互感器等因素。

根据公式：电流 = 变压器额定容量 / （系统电压×变压器额定电压×电流互感器倍率×电压互感器倍率）。

二、35kv 高压电流互感器的倍率计算在计算 35kv 高压电流时，需要考虑电流互感器和电压互感器的倍率。

电流互感器的倍率计算公式为：倍率 = 35kv / （电流互感器二次电流 / 电流互感器一次电流）。

电压互感器的倍率计算公式为：倍率 = 35kv / 电压互感器二次电压。

三、高压电缆允许最大电流值的简便计算方法高压电缆允许最大电流值的简便计算方法是根据电缆的截面、绝缘材料和敷设方式等因素进行估算。

一种常用的估算方法是：电流 = 截面×倍数。

其中，倍数根据电缆的截面大小和敷设方式来确定。

例如，对于铜芯电缆，可以使用以下口诀进行估算：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

综上所述，35kv 高压电流的计算方法涉及多个因素，需要综合考虑系统容量、变压器额定容量、电压互感器和电流互感器的倍率等因素。

篇2 目录1.35kv 高压电流的计算方法2.35kv 高压电流的测量设备3.35kv 高压电流的倍率计算4.35kv 高压电流在实际应用中的重要性篇2正文35kv 高压电流的计算方法是基于电力系统中的基本原理和公式。

电流互感器变比调整试验方法简介作者：史梅红来源：《中国科技博览》2016年第23期[摘 ;要]电流互感器的特性是影响继电保护装置正确动作的重要因素，通过对电流互感器变比调整，使其满足电流传变特性的要求。

变比调整可以通过一次侧调整和二次侧调整两种方式实现，调整后变比误差的检测和极性判断方法，本文做出详细介绍。

[关键词]电流互感器;变比调整;极性实验中图分类号：TM452 文献标识码：A 文章编号：1009-914X（2016）23-0047-01随着电网的快速发展，变电站的母线短路容量不断增大，为避免电流互感器（以下简称CT）严重饱和，电流传变特性变差，需对存在饱和风险的CT开展变比调整工作，以满足继电保护装置可靠运行需要。

为保证工作有序、科学开展，现总结归纳已投运CT调整变比作业和试验方法。

一、调整变比的方式根据CT一、二次绕组型式，CT变比调整可分为一次调变比和二次调变比两种方式。

一次调变比是通过改变一次绕组串、并联关系实现变比调整;二次调变比是通过改变二次绕组抽头实现变比调整。

1、一次调变比方式当采用改变一次绕组串、并联方式实现CT变比调整时，CT一次接线如图1-3所示。

并联方式变比大（P1与C1端子相连，C2与P2端子相连），串联方式变比小（C1与C2端子相连）。

2、二次调变比方式当采用改变二次绕组抽头方式实现CT变比调整时，CT二次接线如图2所示。

选择1S1-1S2抽头时变比小，选择1S1-1S3抽头时变比大。

二、测试方法介绍在调整已投运CT变比时，若采用一次调变比方式，因CT本体与一次导线和二次回路的接线均未改动，原一、二次电流的相位关系不会发生变化，所以只需验证调整后的CT变比即可，无需重新验证CT极性的正确性;若采用二次调变比方式，由于CT本体与二次回路的接线发生变化，除进行CT变比测试外，还需再次验证CT极性的正确性。

1、CT变比测试方法目前，普遍采用的CT变比测试方法有两种，即一次升流测试法和互感器综合测试仪检测法。
