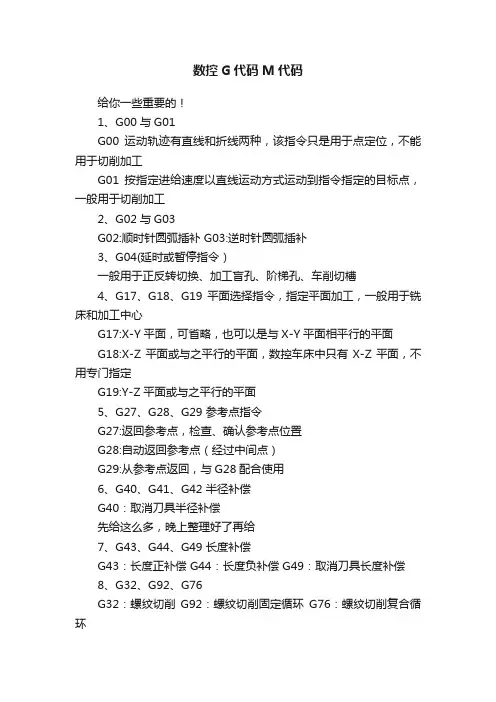

数控G代码M代码给你一些重要的！1、G00与G01G00运动轨迹有直线和折线两种，该指令只是用于点定位，不能用于切削加工G01按指定进给速度以直线运动方式运动到指令指定的目标点，一般用于切削加工2、G02与G03G02:顺时针圆弧插补 G03:逆时针圆弧插补3、G04(延时或暂停指令）一般用于正反转切换、加工盲孔、阶梯孔、车削切槽4、G17、G18、G19 平面选择指令，指定平面加工，一般用于铣床和加工中心G17:X-Y平面，可省略，也可以是与X-Y平面相平行的平面G18:X-Z平面或与之平行的平面，数控车床中只有X-Z平面，不用专门指定G19:Y-Z平面或与之平行的平面5、G27、G28、G29 参考点指令G27:返回参考点，检查、确认参考点位置G28:自动返回参考点（经过中间点）G29:从参考点返回，与G28配合使用6、G40、G41、G42 半径补偿G40：取消刀具半径补偿先给这么多，晚上整理好了再给7、G43、G44、G49 长度补偿G43：长度正补偿 G44：长度负补偿 G49：取消刀具长度补偿8、G32、G92、G76G32：螺纹切削G92：螺纹切削固定循环G76：螺纹切削复合循环9、车削加工：G70、G71、72、G73G71：轴向粗车复合循环指令G70：精加工复合循环G72：端面车削，径向粗车循环 G73：仿形粗车循环10、铣床、加工中心：G73：高速深孔啄钻 G83：深孔啄钻 G81：钻孔循环 G82：深孔钻削循环G74：左旋螺纹加工 G84:右旋螺纹加工 G76：精镗孔循环 G86：镗孔加工循环G85：铰孔 G80：取消循环指令11、编程方式 G90、G91G90：绝对坐标编程 G91：增量坐标编程12、主轴设定指令G50：主轴最高转速的设定G96：恒线速度控制G97：主轴转速控制（取消恒线速度控制指令） G99：返回到R点（中间孔） G98：返回到参考点（最后孔）13、主轴正反转停止指令 M03、M04、M05M03：主轴正传 M04：主轴反转 M05：主轴停止14、切削液开关 M07、M08、M09M07：雾状切削液开 M08：液状切削液开 M09：切削液关15、运动停止 M00、M01、M02、M30M00：程序暂停 M01：计划停止 M02：机床复位 M30:程序结束，指针返回到开头16、M98：调用子程序17、M99：返回主程序。
加工中心常用的G代码和M指令在数控机床的加工过程中，G代码和M指令是非常重要的控制命令。
G代码用于控制加工中心的运动，而M指令则用于控制辅助设备的启停及其他功能。
本文将介绍加工中心常用的G代码和M指令，以便更好地理解和运用。
一、G代码的使用G代码是加工中心中常用的运动控制命令，通过G代码的设定，可以实现加工中心在不同的工艺过程中的精确控制和定位。
1. G00：快速定位G00是一种快速移动命令，用于在工件之间进行快速定位。
当需要迅速将刀具移动到下一个加工点时，可以使用G00命令。
例如，G00X100 Y100可以将刀具移动到坐标（100，100）的位置。
2. G01：直线插补G01是直线插补命令，用于进行直线加工。
通过指定G01 X100Y100，可以使刀具以直线运动到（100，100）的位置进行加工。
3. G02和G03：圆弧插补G02用于顺时针圆弧插补，G03用于逆时针圆弧插补。
当需要进行圆弧加工时，可以使用G02和G03命令。
例如，G02 X100 Y100 R50可以使刀具顺时针运动，绘制以（100，100）为圆心，半径为50的圆弧。
4. G17、G18和G19：平面选择G17、G18和G19用于选择加工的平面。
G17用于选择XY平面，G18用于选择XZ平面，G19用于选择YZ平面。
根据不同的加工需要，选择适当的平面进行加工。
二、M指令的使用M指令是加工中心中常用的辅助设备控制命令，通过M指令的设定，可以控制辅助设备的启停、冷却等功能。
1. M03和M04：主轴启动和停止M03用于启动主轴，M04用于停止主轴。
通过M03和M04命令的设定，可以控制主轴的正常运转和停止。
2. M05：主轴停止M05用于停止主轴的旋转，即切断主轴电源。
当加工完成或需要暂停时，可以使用M05命令停止主轴的运转。
3. M08和M09：冷却开启和关闭M08用于开启冷却系统，M09用于关闭冷却系统。
在加工过程中，通过M08和M09命令的设定，可以控制冷却系统的运行和停止。
加⼯中⼼G代码和M代码的含义（史上最全）典藏⼲数控加⼯中⼼的朋友都知道，加⼯中⼼有两种最常⽤的程序代码，⼀种是G代码，⼀种是M代码，⽽它们的含义⼤家都知道吗？下⾯⼩⼯给⼤家详细的介绍⼀下，它们分别是：G代码：准备功能，控制机床动作（⽐如G00快速移动）M代码：辅助功能，辅助机床动作。
（⽐如M03主轴正转）最详细的G代码和M代码指令含义，没有之⼀！收藏！(此代码列表是常见的数控加⼯中⼼代码指令，不同的⼚商不同的系统可能有⼀些不⼀样)G代码指令：G00 快速定位G01 直线插补G02 圆弧插补（顺时针）G03 圆弧插补（逆时针）G04 暂停G05 ⾼速⾼精度制御 1（部分机床）G05.1 ⾼速⾼精度制御 2（部分机床）G07.1/107 圆筒补间（部分机床）G09 正确停⽌检查（部分机床）G10 程式参数输⼊/补正输⼊（部分机床）G11 程式参数输⼊取消（部分机床）G12 整圆切削CW（部分机床）G13 整圆切削CCW（部分机床）G12.1/112 极坐标补间有效（部分机床）G13.1/113 极坐标补间取消（部分机床）G15 极坐标指令取消（部分机床）G16 极坐标指令有效（部分机床）G17 XY平⾯选择G18 ZX平⾯选择G19 YZ平⾯选择G20 选择英制G21 选择公制G28 返回参考点G29 从参考点返回G30 第2~4参考点复归（部分机床）G30.1 复归⼑具位置1 （部分机床）G30.2 复归⼑具位置2 （部分机床）G30.3 复归⼑具位置3 （部分机床）G30.4 复归⼑具位置4 （部分机床）G30.5 复归⼑具位置5 （部分机床）G30.6 复归⼑具位置6 （部分机床）G31 跳跃机能（部分机床）G31.1 跳跃机能1 （部分机床）G31.2 跳跃机能2 （部分机床）G31.3 跳跃机能3 （部分机床）G32 模态G指令G33 螺纹切削G34 特别固定循环（圆周孔循环）G35 特别固定循环（⾓度直线孔循环）G36 特别固定循环（圆弧）G37 ⾃动⼑具长测定G37.1 特别固定循环（棋盘孔循环）G38 ⼑具径补正向量指定G39 ⼑具径补正转⾓圆弧补正G40 ⼑具径补正取消G41 ⼑具径补正左G42 ⼑具径补正右G40.1 法线制御取消G41.1 法线制御左有效G42.1 法线制御右有效G43 ⼑具长设定（正）G44 ⼑具长设定（负）G43.1 第1主轴制御有效G44.1 第2主轴制御有效G45 ⼑具位置设定（扩张）G46 ⼑具位置设定（缩⼩）G47 ⼑具位置设定（⼆倍）G48 ⼑具位置设定（减半）G47.1 2主轴同时制御有效G49 ⼑具长设定取消G50 ⽐例缩放取消G51 ⽐例缩放有效G50.1 G指令镜象取消G51.1 G指令镜象有效G52 局部坐标系设定G53 机械坐标系选择G54 ⼯件坐标系（第⼀）默认G55 ⼯件坐标系（第⼆）G56 ⼯件坐标系（第三）G57 ⼯件坐标系（第四）G58 ⼯件坐标系（第五）G59 ⼯件坐标系（第六）G60 单⽅向定位G61 准确停⽌⽅式G62 镜像指令G63 攻丝⽅式G64 取消G61G65 宏调⽤⼦程序G68 旋转G17,G18,G19,X Y,Z,R G69 取消G68G70 圆周钻孔G71 圆弧钻孔G72 ⾓度钻孔G73 ⾼速深钻孔循环G74 后退攻丝循环G76 精镗孔循环G77 后退式镗孔循环G80 取消固定循环G81 钻孔循环G82 点钻孔循环G83 深孔钻孔循环G84 攻丝循环G85 镗孔循环G86 镗孔/停⽌循环G87 镗孔/缩回循环G88 镗孔/暂停/缩回G89 镗孔/暂停循环。
数控加工中心常用的G代码和M指令G代码----功能--------------格式1．G00--------快速移动格式：G00X-----Y-----Z----2．G01--------直线插补格式：G01X-----Y-----Z----F-----3．G02--------顺圆插补格式：G02X-----Y-----Z----R-----G02X-----Y-----Z----I-----J-----K-----4．G03--------逆圆插补格式：G03X-----Y-----Z-----R------G03X-----Y-----Z-----I-----J-----K-----5．G04--------停刀，准确停止6．G15--------极坐标系指令取消7．G16--------极坐标系指令8．8．G17--------选择XY平面9．9．G18--------选择XZ平面10．10．G19--------选择YZ平面11．11．G20--------英寸输入12．12．G21--------毫米输入13．13．G28--------返回参考点14．14．G29--------从参考点返回15．G40--------刀具半径补偿取消16．16．G41--------刀具半径左补偿17．17．G42--------刀具半径右补偿18．18．G43--------正向刀具长度补偿19．19．G44--------负向刀具长度补偿20．20．G49--------刀具长度补偿取消21．21．G50--------比例缩放取消22．22．G51--------比例缩放有效23．G54~G59选择工件坐标系1~~~624．24．G68--------坐标旋转25．G69--------坐标旋转取消26．G73--------高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K---27．G74--------左旋攻丝循环格式：G74X---Y---Z---R---Q---F---K---28．G76--------精镗循环格式：G76X---Y---Z---R---Q---P---F---K---29．G80--------取消固定循环30．G81--------钻孔循环格式：G81X---Y---Z---R---F---31．G83--------排屑钻孔循环格式：G83X---Y---Z---R---Q---F---K---32．G84--------刚性攻丝循环格式：G84X---Y---Z---R---P---F---K---33．G90--------绝对值编程34．G91--------增量值编程35．G94--------每分钟进给36．G95--------每转进给37．G98--------固定循环返回到参考点38．G99--------固定循环返回到R点常用的辅助功能M代码M代码----功能1．M00--------程序停止2．M01--------选择停止3．M02--------程序结束4．M03--------主轴正转5．M04--------主轴反转6．M05--------主轴停止转动7．M06--------换刀指令8．M08--------切削液开9．M09--------切削液关10．M19-------主轴定位11．M30-------程序结束，并返回程序起始12．M98-------子程序调用13．M99-------子程序结束，并返回主程序地址码中英文字母的含义地址------功能---------含义1．D------------补偿号--------刀具半径补偿指令2．F------------进给速度------给速度的指令3．G------------准备功能-----指令动作方式4．H------------补偿号--------补偿号的指定5．I-------------坐标字--------圆弧中心X轴向坐标6．J-------------坐标字--------圆弧中心Y轴向坐标7．K------------坐标字--------圆弧中心Z轴向坐标8．L------------重复次数-----固定循环及子程序的重复次数9．M-----------辅助功能-----机床开／关指令10．N----------顺序号--------程序段顺序号11．O----------程序号--------程序号，子程序号的指定12．P----------------------------暂停或程序中某功能开始使用的顺序号13．Q----------------------------固定循环终止段号或固定循环中定距14．R----------坐标字---------固定循环中定距离或圆弧半径的指令15．S----------主轴功能------主轴转速的指令16．T----------刀具功能------刀具编号的指令17．X---------坐标字----------X轴的绝对坐标值或暂停时间18．Y---------坐标字----------Y轴的绝对坐标19．Z---------坐标字----------Z轴的绝对坐标欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
加工中心常用的G代码和M指令加工中心是一种高精度、高效率的数控机床，广泛应用于航空、汽车、电子、机械等行业。
在加工中心的加工过程中，需要使用G代码和M指令控制加工过程，下面是常用的G代码和M指令：一、G代码1. G00 快速定位：该指令用于快速移动工件到目标位置，速度最大，但精度较低。
2. G01 直线插补：该指令用于沿直线路径进行加工，速度较快，精度较高。
3. G02/G03 圆弧插补：该指令用于沿圆弧路径进行加工，G02表示顺时针方向，G03表示逆时针方向。
4. G04 停顿：该指令用于暂停加工，等待一段时间后再继续加工。
5. G17/G18/G19 选择平面：G17表示选择XY平面，G18表示选择XZ平面，G19表示选择YZ平面。
6. G20/G21 选择单位：G20表示选择英寸单位，G21表示选择毫米单位。
7. G28/G29/G30/G31 定位：G28表示回到机床原点，G29表示回到工件原点，G30表示回到第二工件原点，G31表示回到第三工件原点。
8. G40/G41/G42 切削半径补偿：G40表示取消切削半径补偿，G41表示左侧切削半径补偿，G42表示右侧切削半径补偿。
9. G54/G55/G56/G57/G58/G59 工件坐标系：G54表示选择第一工件坐标系，G55表示选择第二工件坐标系，G56表示选择第三工件坐标系，G57表示选择第四工件坐标系，G58表示选择第五工件坐标系，G59表示选择第六工件坐标系。
10. G80 取消模态：该指令用于取消所有模态指令。
二、M指令1. M00 程序停止：该指令用于停止程序，等待操作员确认后再继续加工。
2. M01 可选停止：该指令用于在加工过程中进行可选停止，等待操作员确认后再继续加工。
3. M02/M30 程序结束：M02表示程序结束，M30表示程序结束并回到机床原点。
4. M03/M04/M05 主轴控制：M03表示主轴正转，M04表示主轴反转，M05表示主轴停止。
加工中心常用的G代码和M指令在现代机械加工领域，加工中心凭借其高精度、高效率和高自动化程度，成为了生产制造中的重要设备。
而要让加工中心按照我们的意愿精确地完成各种加工任务，就离不开对 G 代码和 M 指令的熟练运用。
G 代码是准备功能指令，用于控制机床的运动方式和轨迹。
下面我们来详细了解一些常见的 G 代码。
G00 快速定位指令，它能让刀具以最快的速度移动到指定的位置。
比如，从一个加工点快速移动到另一个加工点，节省非切削时间。
G01 直线插补指令，用于让刀具沿着直线轨迹进行切削运动。
通过指定终点坐标，机床就能控制刀具沿着直线进行精确的切削。
G02 和 G03 分别是顺时针圆弧插补和逆时针圆弧插补指令。
在加工圆弧轮廓时，我们需要使用这两个指令，并给定圆弧的圆心坐标、半径等参数，机床就能按照要求加工出圆弧。
G04 是暂停指令，在加工过程中，有时需要让刀具在某个位置短暂停留，以达到特定的加工效果，这时候就用到 G04 指令。
G17、G18、G19 分别用于选择不同的平面，G17 是选择 XY 平面，G18 是选择 XZ 平面，G19 是选择 YZ 平面。
根据加工零件的形状和要求，选择合适的平面可以更方便地编程和加工。
G20 和 G21 分别用于设定编程时的单位为英寸和毫米。
在实际编程中，一定要根据图纸的要求选择正确的单位，否则会导致加工尺寸的错误。
G28 是返回参考点指令，它能让机床的各坐标轴快速返回机床设定的参考点位置，为下一次加工做好准备。
G40、G41、G42 分别是刀具半径补偿取消、左补偿和右补偿指令。
在加工带有轮廓的零件时，通过合理使用刀具半径补偿，可以简化编程，提高加工精度。
M 指令是辅助功能指令，主要用于控制机床的各种辅助动作。
M00 是程序暂停指令，当程序执行到 M00 时，机床会停止运行，直到按下启动按钮，程序才继续执行。
M03 和 M04 分别用于控制主轴正转和反转。
在进行切削加工时，需要根据工艺要求正确选择主轴的旋转方向。

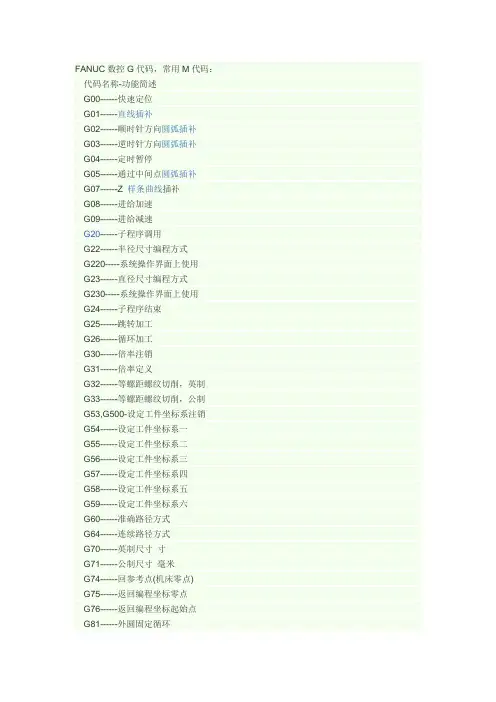

FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补 G03------逆时针方向圆弧插补 G04------定时暂停G05------通过中间点圆弧插补 G07------Z 样条曲线插补G08------进给加速G09------进给减速 G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用 G23------直径尺寸编程方式G230-----系统操作界面上使用 G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制 G53,G500-设定工件坐标系注销 G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸 G71------公制尺寸毫米G74------回参考点(机床零点) G75------返回编程坐标零点G76------返回编程坐标起始点 G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给 G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
移动过程中不得对工件进行加工。
(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。
FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
移动过程中不得对工件进行加工。
(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。
数控加工中心常用得G代码与Ｍ指令G代码－——-功能————--－-—--—－－格式：1.G00—－-———-－快速移动格式：G００X－-－—－Y－-—－-Z-—-－2.G01—－－-———－直线插补格式:G01X-－－—-Y--———Z——－－F—-—-－3．Ｇ02-——-－—--顺圆插补格式：Ｇ02X－-－-－Y-----Z—-－－R－--——G02X-——-－Y——－－—Z－—-—I--－——J－—-—-K-－-－—4．G03-—----－-逆圆插补格式:G0３X-——-—Y—-－-—Z---——R-－—－－-G03Ｘ-—－--Ｙ-——--Ｚ－--—— I－--—－J—－-——K-—---5．G0４－－---——-暂停６．Ｇ15－--————－极坐标系指令取消7。
G1６-－-—－—－-极坐标系指令8。
G17—-—－—-－—选择ＸY平面9．G１８--—－--—－选择XZ平面１0。
Ｇ1９－－--—-——选择ＹZ平面１1.G２0----——-—英寸输入12。
G21－——-－-－-毫米输入13.G２8---—－-－-返回参考点14.Ｇ29--——-－—－从参考点返回15．Ｇ40－—-—----刀具半径补偿取消16。
G4１—-—-——-—刀具半径左补偿17.G42—－-———--刀具半径右补偿18。
G４3－--－—-－—正向刀具长度补偿1９．G4４－－－－-－--负向刀具长度补偿２０.G4９－--—-－－—刀具长度补偿取消21．Ｇ50———－---－比例缩放取消2２．G51－－-—-－-—比例缩放有效23。
G５4～Ｇ59选择工件坐标系１～～~624。
G68--－—－－－-坐标旋转25。
G69-－--—－——坐标旋转取消26.G７3——-—---—高速深孔钻循环格式：G7３X—－—Y——-Z－－－R--—Q---F---Ｋ－—-27．Ｇ74—－—－———－左旋攻丝循环格式:G７４X-－-Y--－Z——-R—-—Q－-—Ｆ——－Ｋ－——28．G76－—-—－———精镗循环格式：G７６Ｘ-－—Y-－－Z－-—R－--Q-－－P －—-F—-—Ｋ—-－29。
加工中心常用的G代码和M指令在加工中心的操作中，G 代码和 M 指令是控制机床运动和辅助功能的关键指令。
理解并熟练运用这些指令对于实现精确、高效的加工至关重要。
接下来，让我们详细了解一下加工中心常用的 G 代码和 M 指令。
G 代码主要用于控制机床的运动轨迹、坐标系统和插补方式等。
以下是一些常见的 G 代码：G00 快速定位指令：使刀具以最快的速度移动到指定的位置，不进行切削加工。
常用于快速接近工件或在加工过程中快速移动刀具到安全位置。
G01 直线插补指令：刀具沿着直线从当前位置移动到指定的目标位置，同时进行切削加工。
在编程时，需要指定移动的终点坐标以及进给速度。
G02 和 G03 圆弧插补指令：用于在平面内绘制圆弧。
G02 表示顺时针圆弧插补，G03 表示逆时针圆弧插补。
编程时，需要指定圆弧的起点、终点、圆心坐标或半径以及进给速度。
G04 暂停指令：让刀具在指定的时间内停止运动，常用于在加工过程中进行短暂的停留，以保证加工质量或进行特殊的工艺处理。
G17、G18、G19 平面选择指令：分别指定在 XY 平面、XZ 平面和YZ 平面进行加工。
G20 和 G21 单位选择指令：G20 选择英制单位，G21 选择公制单位。
G28 回参考点指令：使刀具自动返回机床参考点，以确定机床坐标系的原点。
G40、G41、G42 刀具半径补偿指令：用于在加工中根据刀具半径自动调整刀具的运动轨迹，以保证加工尺寸的精度。
G40 取消刀具半径补偿，G41 为左补偿，G42 为右补偿。
G43、G44、G49 刀具长度补偿指令：用于补偿刀具长度的差异，确保加工深度的准确性。
G43 为正补偿，G44 为负补偿，G49 取消刀具长度补偿。
G54 G59 工件坐标系选择指令：可以预先设置多个工件坐标系，通过指令选择相应的坐标系进行加工，方便多工位或多零件的加工。
M 指令主要用于控制机床的辅助功能，如主轴的启停、冷却液的开关等。
以下是一些常见的 M 指令：M00 程序暂停：执行到该指令时，机床的所有动作停止，按下启动按钮后继续执行程序。
