九年级上册第十四章欧姆定律单元测试与练习（word解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。

(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。

(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。

（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。

实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。

②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。

(4)小明再探究“电压U0一定，电流与电阻的关系”。

①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。

②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。

实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。

④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。

【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。

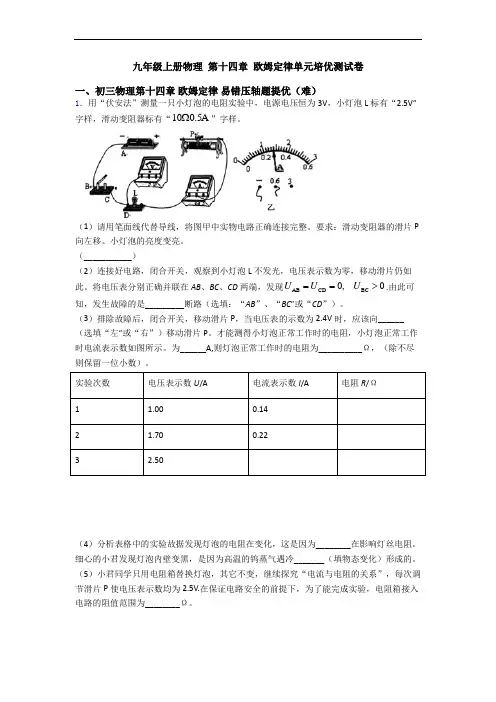

九年级上册物理 第十四章 欧姆定律单元培优测试卷一、初三物理第十四章 欧姆定律 易错压轴题提优（难）1．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。

（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。

要求：滑动变阻器的滑片P 向左移。

小灯泡的亮度变亮。

（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。

将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。

（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。

才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。

为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。

实验次数电压表示数U /A 电流表示数I /A 电阻R /Ω 11.00 0.14 21.70 0.22 32.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。

细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。

（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。

【答案】 BC 左 0.28 10.7 温度 凝华 5~50【解析】【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。

九年级上册物理第十四章欧姆定律（篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

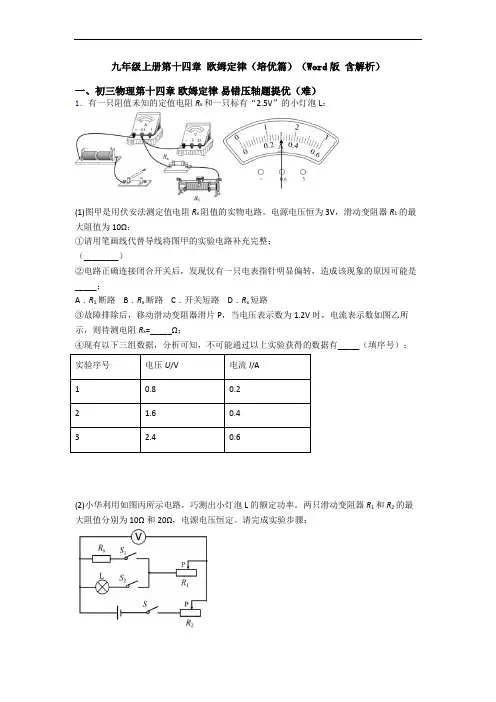

九年级上册第十四章欧姆定律（培优篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。

电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。

两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。

请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ；④小灯泡的额定功率为_____W 。

【答案】 BD 4 1 滑动变阻器R 1滑片移至最左端 滑动变阻器R 1 0.625【解析】【分析】【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

苏科版九年级物理上册第十四章欧姆定律（提升篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时F 2B =300N由图丁知F B =50F A故11A 309N5050B F F == 22A 300N5050B F F == 托盘A 所受压力的变化量∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

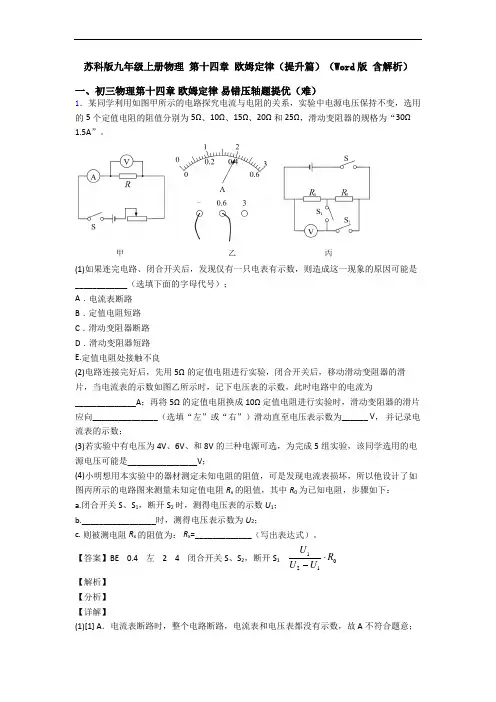

苏科版九年级上册物理第十四章欧姆定律（提升篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

九年级上册物理第十四章欧姆定律单元测试与练习（word解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。

电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。

两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。

请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ；④小灯泡的额定功率为_____W 。

【答案】 BD 4 1 滑动变阻器R 1滑片移至最左端 滑动变阻器R 1 0.625【解析】【分析】【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

一．选择题（共16小题）1．关于以下物理量及公式，说法正确的是（）A．由ρ＝可知，ρ与m和V有关B．由q＝可知，q与Q和m有关C．由I＝可知，I与U和R有关D．由c＝可知，c与Q、m和△t有关【分析】结合每一个公式的数学关系，同时结合物理量的含义，可对选项中的描述做出判断。

【解答】解：A、由ρ＝可以计算密度的大小，但密度是物质的一种特性，其大小与物质的质量和体积无关，故A错误；B、由q＝可以计算热值的大小，但热值是燃料的一种特性，其大小与放热的多少和燃料的质量无关，故B错误；C、由I＝可以计算电流的大小，同时表明电流与电压、电阻都有关系，这就是欧姆定律的内容，故C正确；D、由c＝可以计算比热容的大小，但比热容是物质的一种特性，其大小与热量、质量和温度的变化量无关，故D错误。

故选：C。

【点评】理解物理公式中物理量之间的关系，不能单纯从数学关系角度去判断，还应该关注物理量本身，这是我们真正理解物理公式的关键。

2．在学过欧姆定律后，同学们有以下认识，其中不正确的是（）A．欧姆定律揭示了导体中的电流与电压、电阻的关系B．当电压一定时，导体中的电流与电阻成反比C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法D．根据欧姆定律的变形公式R＝可知：导体的电阻随电压和电流的变化而变化【分析】（1）欧姆定律是研究电流、电压、电阻间关系的定律，它是一条实验定律，在研究欧姆定律的过程中使用了控制变量法；（2）导体的电阻由导体的材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关。

【解答】解：A、欧姆定律研究的是电流、电压、电阻的关系，故A正确；B、根据欧姆定律知，当电压一定时，导体中的电流与电阻成反比，故B正确；C、在研究欧姆定律的过程中使用了研究问题的一种基本方法﹣控制变量法，故C正确；D、导体的电阻由导体的材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关，不能说导体的电阻随电压和电流的变化而变化，故D错误。

物理九年级上册第十四章欧姆定律（培优篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

九年级欧姆定律（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R，接线柱接线牢固）．（1）连接电路过程中开关应该_____，开关闭合前滑片滑到_____处．（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（填“a”“b”“e”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第3次实验后，算出的电阻值是_____，待测电阻值为_____Ω．（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计．如果你在其中一个组，请把设计的电路图画在图丙的虚线框内．【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】（1）连接电路时，为了防止电路元件损坏，开关应处于断开状态，为了保护电路，滑动变阻器滑到最大阻值处；（2）由实物图知，电压表测量的是电源电压，应该测量定值电阻两端电压，所以错误的是导线d，下端应该连接定值电阻左端的接线柱．（3）如图乙，电流表接在0~0.6A量程上，所以示数为0.18A，此时电压为2.8V，根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω，将三次测量数据取平均值可知待测电阻阻值约为15.2Ω；(4) 根据题意可知，A组有两个电压表，B组有两个电流表；要测量电阻R x，要根据串并联电路特点设计电路A组上图B组下图，则其设计如图：【点睛】伏安法测电阻中，多次测量的目的是为了取平均值；探究电流与电压关系的实验中，多次测量的目的是为了实验更具普遍性．已知滑动变阻器最大阻值为R，在最后一问的设计中，可以以R为纽带，找到电源电压的表达式．2．为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元件（光越强，照度越大，照度的单位为1x）．某光敏电阻R P在不同照度下的阻值如下表：（1）根据表中数据，请在如图坐标纸中描绘出光敏电阻随照度变化的图线_____．其阻值随照度变化的规律是______；（2）如图所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在如图虚线框内设计一个电路______，给1、2两端提供电压，并要求当天色渐暗照度降至1.0（lx）时，照明电路启动．（控制电路对你所设计电路无影响）器材：电源（电压为6V），开关S及导线若干，其他器材如下表．在你所设计的电路中，电阻箱的阻值应调至______kΩ；（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你提出一个可行的解决办法：______．【答案】光敏电阻的阻值随光照强度的增大而减小10 增大电阻箱R的阻值【解析】(1)根据表格中的数据在图1中先描点，再用平滑的曲线连线，如图1所示：从图1可知，光敏电阻的阻值随照度变化的规律是：光敏电阻的阻值随光照强度的增大而减小。

《欧姆定律》知识全解
1.理解欧姆定律，进行简单的计算。

2.通过实验探究，找出电流跟电压和电阻的关系，学习科学探究方法。

本节重点是探究电流与电压和电阻的关系和欧姆定律以及应用，主要考查探究电流跟电压、电阻的关系。

运用欧姆定律进行分析或计算，动态电路的分析等。

①欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路,但前提是该电路为纯电阻电路。

②欧姆定律中电流、电压和电阻三个量都是对同一导体和同一段电路的同一时刻而言的。

③欧姆定律中提到的“通过导体中的电流跟导体两端电压成正比,跟导体电阻成反比”是有前提条件的,即当导体的电阻一定时,通过它的电流跟它两端电压成正比;当导体两端电压一定时,通过它的电流跟它的电阻成反比。

九年级物理欧姆定律（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小红按图甲所示的电路探究电流跟电压的关系．（1）根据图甲，将图乙中的实物电路连接完整_______．（要求变阻器滑片向右移动时，电流表的示数变小）（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是_________；②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是___________________；（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：________________________________；（4）为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答：_____________________．A．换用电压不同的电源再做实验B．换用阻值不同的电阻再做实验【答案】滑动变阻器的阻值没有在最大值处电阻断路电阻一定时，电流与电压成正比 B【解析】【分析】滑动变阻器与定值电阻串联，滑片向右移，电路中的电阻变大，电流减小，故滑动变阻器应将左半段接入电路中；电流表示数为零说明电路断路，电压表有示数说明电压表和电源连接的部分电路正常；物理实验中，使结论更具普遍性的方法是多做几次实验．【详解】(1)①滑动变阻器与定值电阻串联，当变阻器滑片向右移动时，电流表的示数变小，即滑片向右移动时电阻变大，又上面已接D，故下面接A；②电源使用两节干电池，故电压表选用0∼3V量程，与定值电阻并联；如图所示：(2)①为保护电路，在连接电路时，开关应当处于断开状态；闭合开关前滑动变阻器应处于最大阻值状态，而本题中电流表和电压表的示数都很大，说明滑动变阻器的阻值没有在最大值处；②电流表的示数为零说明电路中有断路，再根据电压表的示数判断出电路故障．电压表示数为3V等于电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，所以故障是电阻断路了；(3)在表中：导体的电阻一定，导体两端的电压从1V到2V再到3V，相对应的，导体中的电流从0.1A到0.2A再到0.3A.电压增加几倍，电流也增加几倍，故得结论：在电阻一定时，电流与电压成正比；(4)换用阻值不同的电阻，多进行几次实验可避免实验的偶然性，使结论更具普遍性，故选B．故答案为(1)如上图；(2)①滑动变阻器的阻值没有在最大值处；②电阻断路；(3)电阻一定时，电流与电压成正比；(4)B．【点睛】电压表与定值电阻并联；为保护电路，闭合开关前，滑动变阻器滑片应位于最大阻值处；探究电流与电压、电阻的关系时，要用到控制变量法．2．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．（1）连接电路前，开关必须______．（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路__（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是______A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______A．（5）实验结果是：______．【答案】断开 C 0.12 电压不变，导体中的电流与导体的电阻成反比【解析】(1)连接电路前，为保护电路，开关必须断开；(2)电压表与电阻并联接入电路，滑动变阻器与电阻串联，采取“一上一下”的连接方式，如下图所示；(3)图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；(4)分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压不变，导体中的电流与其电阻成反比．点睛：根据电流表选用的量程和其分度值，读出电流表示数；分析表中电流的变化倍数和电阻的变化倍数之间的关系，利用控制变量法得出结论．3．小明同学用如图器材探究探究通过导体的电流与电阻的关系。

九年级欧姆定律（培优篇）（Word 版 含解析）一、初三物理 欧姆定律 易错压轴题（难）1．小华为了探究“电流与电阻的关系”设计了如图甲所示的电路，其中电源电压恒为3V ，R x 的备选电阻有5Ω、10Ω、15Ω和20Ω各一个。

(1)闭合开关前滑动变阻器的滑片应置于______（选填“a ”或“b ”）端；试触时，发现电流表指针偏转到如图乙所示位置，说明电流表正、负接线柱______；(2)排除故障后，小华将5Ω的电阻接入电路中，移动滑片P 到某一位置，此时电流表的示数如图丙所示，电路中的电流为_______A ；(3)小华将10Ω的电阻替换5Ω的电阻接入电路中，闭合开关后，若不调节滑动变阻器，电压表示数会______（选填“变大”、“不变”或“变小”）；(4)小华依次把四个备选电阻接入电路，调节滑动变阻器，使电压表的示数为2V 不变，那么滑动变阻器接入电路的阻值变化范围是______Ω。

【答案】b 相反 0.2 变大 2.5~10 【解析】 【分析】 【详解】(1)[1]闭合开关前，应将变阻器的滑片置于阻值最大的位置，即b 端。

[2]由图乙知，试触时，电流表的指针反向偏转了，这是电流表正负接线柱接反了。

(2)[3]由题意知，电源电压为3V ，则通过电路的最大电流3V 0.6A 5ΩU I R === 所以电流表的量程应选择0~0.6A ，所以由图丙知，电流表的示数为0.2A ，即此时电路中的电流为0.2A 。

(3)[4]将10Ω的电阻替换5Ω的电阻，而滑片的位置保持不变，据串联电路的特点知，定值电阻的阻值变大，其两端的电压将变大。

(4)[5]在实验探究中，定值电阻两端的电压保持为2V ，则变阻器两端的电压U =3V-2V=1V当备选电阻接入的是5Ω时，变阻器接入电路的阻值最小，据串联电路的特点有5Ω∶R min =2V ∶1V那么变阻器接入电路的最小阻值R min =2.5Ω当备选电阻接入的是20Ω时，变阻器接入电路的阻值最大，据串联电路的特点有20Ω∶R max =2V ∶1V那么变阻器接入电路的最大阻值R max=10Ω所以变阻器接入电路的阻值变化范围是2.5Ω~10Ω2．图甲是实验小组用伏安法测未知电阻R x的实物电路，电源电压未知但恒定，已知滑动变阻器的最大阻值为R.(电阻均不受温度影响)甲乙(1)在甲图中找出连接错误的一根导线，并在导线上画“×”，用笔画线代替导线将实物图连接正确______．(所画的导线要用实线，不可用虚线，导线不能交叉)(2)连接电路时开关应_______，滑动变阻器的滑片应位于最_______(填“左”或“右”)端；(3)该实验的原理是________．(4)在实验操作中，发现电流表已损坏，电压表完好，于是小组的同学设计了如图乙所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整：①闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1；②再________，读出此时电压表的示数，记为U2；③则未知电阻R x＝________．【答案】断开右R＝UI将滑片移动到最右端212UU UR【解析】【分析】【详解】(1)[1]如图电路，电压表串联、电流表并联在了电路中，是错误的，正确的电路，电流表应串联，电压表与未知电阻并联，所以将未知电阻右端的导线拆掉，将未知电阻右端连接到电源负极即可，如图：(2)[2][3]根据保护电路的原则，连接电路时开关应断开，滑动变阻器的滑片应位于最最大，如图应置于右端；(3)[4]该实验的原理是URI=．(4)[5][6]只有电压表的实验步骤：①闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1，即电源电压；②再将滑片移动到最右端，读出此时电压表的示数，记为U2，则滑动变阻器两端的电压为：12U U U=-滑③滑片移动到最右端，电路中的电流为：12U U UIR R-==滑滑所以未知电阻为：2221212xU U UR RU UI U UR===--．【点睛】重点是测量未知电阻的实验，难点是缺少电流表时，结合滑动变阻器的最大阻值，根据两次电压表的示数差可知滑动变阻器的的电压，再结合欧姆定律可得未知电阻的表达式．3．小明用图甲所示的电路，做伏安法测定值电阻实验。

一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。

则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。

当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。

2．如图，电源电压保持不变，闭合开关S 。

将滑动变阻器滑片P 从b 端向中点滑动的过程中，电流表和电压表都有示数。

下列说法正确的是（ ）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变【答案】BCD【解析】【分析】【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。

A ．由欧姆定律U I R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1U R I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。

一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

一、初中物理欧姆定律问题1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。

闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

2．如图所示的电路中，电源电压为 6V 且保持不变，滑动变阻器 R 的规格为“40Ω 1A ”，定值电阻 R 1的规格为“10Ω 0.5A ”。

只闭合开关 S 、S 2，当滑动变阻器 R 的滑片 P 分别在 B 端和中点时，R 消耗的功率之比为 8：9。

则下列判断正确的是（ ）① 只闭合开关 S 、S 1，将 R 的滑片 P 从中点向右移动一段距离，电压表示数的变化量和电流表示数变化量的比值不变② 只闭合开关 S 、S 1，为保证电路安全，滑动变阻器 R 接入电路的阻值范围是 2Ω~40Ω ③ 只闭合开关 S 、S 1，为保证电路安全，定值电阻 R 1 的功率变化范围是 0.144W~0.9 W ④ 定值电阻 R 2 的阻值是10Ω A ．① ② B ．① ③C ．② ④D ．① ④【答案】B 【解析】 【详解】① 从图中可以看到，当只闭合开关 S 、S 1时，R 1与变阻器串联，电流表测电路中的电流，电压表测R 1的电压，将R 的滑片 P 从中点向右移动一段距离，由U IR =可知，两次电压表的读数分别是111U I R =、221U I R =，两式相减，可得到121121--U U I R I R =即1U IR ∆=∆，可得到1UR I∆=∆，由于R 1是定值电阻，所以电压表示数的变化量和电流表示数变化量的比值不变，① 正确；② 滑动变阻器R 的规格为“40Ω 1A ”，表示R 的最大电阻是40Ω，允许通过的最大电流是1A ，定值电阻R 1的规格是“10Ω 0.5A ”，表示R 1的电阻是10Ω，允许通过的最大电流是0.5A ，由串联电路电流的规律可知，电路的最大电流只能是0.5A ，从图中可以看到，电压表选用小量程，最大示数是3V ，由串联电路电压的规律可知，变阻器的最小电压是6V-3V 3V =由分压原理可知，变阻器连入电路的最小电阻110ΩR =，电路是串联的，根据欧姆定律可知此时电路的电流是'6V0.3A 0.5A 10Ω10ΩI ==<+变阻器R 连入电路的电阻越大，电压表的示数越小，电路的电流越小，所以变阻器R 连入电路的最大电阻是40Ω，故只闭合开关S 、S 1，为保证电路安全，滑动变阻器接入电路的阻值范围是10Ω~40Ω，② 错误；③ 只闭合开关 S 、S 1，为保证电路安全，根据2U P R=可知，当1R 的电压最小时，其功率也最小，当1R 的电压最大时，其功率也最大，即滑动变阻器R 接入电路的阻值范围是40Ω时，电压表的示数最小，由分压原理可知，此时R 的电压为1R 电压的4倍，由串联电路电压规律可知，1R 的最小电压是1min 16V 1.2V 5U =⨯=这时定值电阻1R 的最小功率是()221min1min1 1.2V 0.144W 10ΩU P R === 电压表的示数最大为3V ，这时定值电阻1R 的最大功率是()22V1max13V 0.9W 10ΩU P R === 所以定值电阻1R 的功率变化范围是0.144W~0.9 W ，③ 正确；④ 只闭合开关 S 、S 2，则2R 与变阻器串联，电流表测电路的电流，电压表测2R 的电压，滑动变阻器的滑片分别在B 端和中点时，R 消耗的功率之比为8：9，根据2P I R =可知()2212892R I R I⎛⎫= ⎪⎝⎭：： 解得122:3I I =：；根据电压不变时，电流与电阻成反比，可知22122R R I R I R +=+解得220ΩR =，④ 错误。

上海民办新复兴初级中学物理第十四章欧姆定律（培优篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

物理九年级上册第十四章欧姆定律（篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。

实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。

(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。

【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。

(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。

一、初中物理欧姆定律的实际应用问题1．在如图所示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作。

过了一会儿，两个电表的示数都变小，则下列判断中可能的是（ ）A ．电阻R 短路B ．电阻R 断路C ．灯L 短路D ．灯L 断路【答案】D【解析】【分析】 电流表示数减小是电阻增大或断路，电压表示数变小是并联的导体电阻变小或断路；具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。

【详解】A ．如果电阻R 短路，在电源电压一定时电路总电阻减小，由U I R =知电流表示数增大，故A 不符合题意；B ．如果电阻R 断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B 不符合题意；C ．如果灯泡L 短路，在电源电压一定时电路总电阻减小，由U I R=知电流表示数增大，故C 不符合题意；D ．如果灯泡L 断路，整个电路断路，电流表、电压表示数都减小为零，故D 符合题意。

故选D 。

2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。

下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误；D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。
