pro.e入门第1章

1.3 文 件 管 理
1.3.2.打开文件 打开文件也有3种方式。 (1) 执行“文件”|“打开”命令。 (2) 单击工具栏图标(打开现有对象)。 (3) 使用快捷键Ctrl+O。 使用该方式之一打开图形文件，系统弹出“文件 打开”对话框。如图1.27所示 该对话框中有关重要选项的含义如下：
1.4 图层的管理
图层的功能是将不同的特征或图素放置到不同的 图层中，用户可以通过设置图层中的图素显示或 隐藏来管理各种复杂的图形零件。当用户运用 Pro/ENGINEER设计复杂的产品时，在有限 的绘图区内有过多的几何图素重叠交错，不仅影 响绘图区的美观与整齐，还给设计者带来许多设 计上的不便，这时就需要应用软件提供的图层功 能。熟练运用图层功能不仅能提高设计速度，而 且还能减少出错的机会。
1.3 文 件 管 理
文件管理包括新建文件、打开文件、保存文件、保存副 本、镜像零件、重命名、拭除或删除文件等方面的内容。 1.3.1.新建文件 新建文件有以下3种方式。 (1) 执行“文件”|“新建”命令。 (2) 单击工具栏图标(创建新对象)。 (3) 使用快捷键Ctrl+N。 使用该方式之一，系统打开“新建”对话框。 在“新建”对话框中，首先选择“类型”选项组中的选 项，然后选择“子类型”选项组中的选项，系统默认选 择类型为，在“名称”文本框中用户可以自设文件名， 或者使用系统默认的文件名。另外，系统内建有默认模 板，单位为英制，可以使用该默认模板或者自己选择模 板。
1.4 图层的管理
1.4.1 图层的分类 在设计过程中，单靠图层号来区分所有图层是不 够的，因此用户可以按实际需要对图层进行合理 的分类，将不同的特征或基准赋予不同的图层组， 如基准层组、曲面层组、曲线层组和坐标系层组 等。 打开图层的方式有3种。 (1) 在菜单栏中执行“视图”|“层”命令。 (2) 在模型树窗口中执行“显示”|“层树”命令。 (3) 单击“视图”工具栏中的“图层”按钮。

“基准显示”工具栏， 单击不同按钮，可打开/ 关闭基准面、基准轴、 基准点和基准坐标系
“帮助”工具栏，单击帮 助按钮，然后单击各工具 按钮或选择某个菜单项， 可以打开相应的帮助页面
特征工具栏包括“基准”、“基础特征”、 “工程特征”、“注释”和“编辑特征”工具 栏。
“基准”工具栏，单 击“草绘工具”按钮 可进入草绘画面，单 击其余按钮可分别创 建基准面、基准轴等 “基础特征”工具栏， 用来创建拉伸、旋转 等基础特征 “编辑特征”工具栏， 用来镜像复制、阵列 复制特征等
“注释”工具栏，用 来为图形插入注释特 征
“工程特征”工具 栏，用来创建孔、 壳等工程特征
• 1.2.2 导航区与模型树
导航区位于Pro/E窗口的左侧，包括“模型树”、 “文件夹浏览器”、“收藏夹”和“连接”4个 选项卡，分别用来查看当前零件的模型树、管理 本地硬盘或网络上的文件、收藏当前浏览器中的 页面和访问PTC公司网站。
第1章 Pro/E Wildfire 3.0入门 3.0入门
Pro/E Wildfire 3.0软件简介 3.0软件简介 熟悉Pro/E 熟悉Pro/E Wildfire 3.0主操作界面 3.0主操作界面 Pro/E 3.0中的基本文件操作 3.0中的基本文件操作 模型视图的调整方法
1.1 Pro/E Wildfire 3.0软件简介
信息：使用该菜单提供的命令，可以检索特征 信息 编号、父项、子项、特征尺寸以及模型的特征 列表等信息。 应用程序：使用该菜单提供的命令，可以从一 应用程序 种Pro/E模式切换到另一种模式，并启动相关应 用程序。同时，该菜单中提供的可用模块会随 当前打开的模型类型不同，以及许可证类型不 同而变化。
工程特征：在基础特征之上创建的一些特征， 工程特征 它是系统内部定义好的，只要按照系统提示设 定相关参数，即可完成创建工作，又称“放置 特征”或“构造特征”。它包括孔特征、倒圆 角特征、倒角特征、筋特征、壳特征以及拔模 特征等。 2．特征的父子关系 使用Pro/E创建零件模型时，大家除了要考虑特 征的类型和创建顺序之外，还应注意各个特征 之间的父子关系。

大小。
限制剖面指令 尺寸(Dimension)
Pro/E中尺寸的类型大致可归类为3种：
线性尺寸 ●线段的长度 ：选取线段上的任一点,(两端点除外),系统会以红色明示选取的线 段 , 然后以鼠标中键定义尺寸放置的位置. ●两平行线间的距离：选取两平行线上的任意点(两端点除外),然后放置尺寸即 可. ● 两点间的距离：以圆为例, 会产生下面几种标注模式 .
●系统会自动假设的部分: (1) 水平或铅直线 : 接近水平或铅直的线，则被视为水平线或铅直线 (2) 平行或垂直线 : 若两线接近平行或垂直，则被视为平行线或垂直线. (3) 中心点对正 : 两圆或弧的中心点若接近水平或铅直对正，则被视为 水平对正或铅直对正 . (4) 90、180、270的圆弧 : 一圆弧若其圆弧角为接近90的倍数且其端点 接近与水平或铅直线相切 . (5) 相切 : 一图素若接近与一圆弧相切，则被视为相切.
4. 控制剖面指令 Constraints(约束) Relation(关系)
几何形状工具(Geom Tools) 下的使用边（Use Edge）和偏距边（Offset Edge）：通过已存在的实体边缘与曲线建构所需要的剖面
直线包括——直线、与两图元相切直线、中心线、与两图元相切中心线； 圆包括——圆（圆心、半径方式）、同心圆、圆（三点方式）、与三图元 相切圆、椭圆； 圆弧包括——圆弧（三点方式）、同心圆弧、圆弧（圆心、端点方式）、 与三图元相切圆弧、锥形弧； 圆角包括——圆角、椭圆形圆角； 点包括——点、坐标系； 边包括——复制边、偏移边； 修剪包括——动态修剪、修剪到边、打断于点； 编辑包括——镜像、旋转、平移；
Pro/E 建模与设计
Part 1
第一章 概述
一 背景

上一页 下一页 返回
第一节 Pro/ENGINEER软件介绍
全相关性——Pro/E包含了基本模块、Assembly（装配）、 Detail（工程图）、Manufacture（制造）、Mold design （模具）等许多模块，所有模块的信息都是全相关的，所有 的工程文档都是基于同一个模型数据库。在整个设计开发过 程中的任一处改动，都能及时自动地反映到设计开发过程中 的其他相关环节，从而避免了由于数据不统一而引起的错误。
返回
表1-4 常见类型（模块）及其说明
类型 常用子类型 功能说明
缺省文件名
草绘 无 零件 实体 组件 设计 绘图 无
2D草图绘制
s2d####.sec.*
建立新的零件 建立新的装配体
prt####.sec.* asm####.asm.*
#:系统 提供 的编 号；
*：版本 号
建立工程图
drw####.drw.*
第三节 Pro/E基本操作练习
2．设计模型定位
在设计过程中，为了便于观察，需要不断地调整模型在 图形窗口中的显示位置，除了可以用本章课题2中介绍的方法 之外，Pro/E还提供了视图定向的其他方法：通过确定空间中 两个面的位置关系来对模型进行视图重新定位。例如，要将 模型视图从图1-8（a）的位置转化为图1-8（b）所示位置， 可以通过单击“视图”工具栏中“重定向视图” ，在视 图方向对话框（图1-9）中进行设置。具体步骤如下：
第一节 Pro/ENGINEER软件介绍

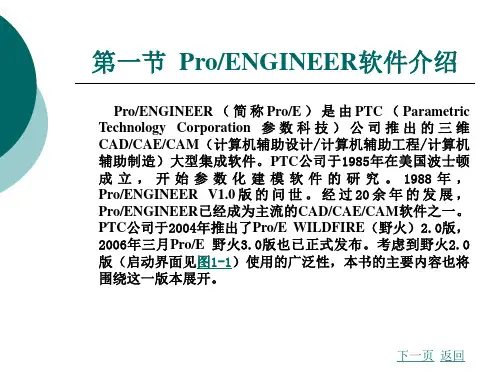

Pro/ENGINEER （ 简 称 Pro/E ） 是 由 PTC （ Parametric Technology Corporation 参 数 科 技 ） 公 司 推 出 的 三 维 CAD/CAE/CAM（计算机辅助设计/计算机辅助工程/计算机 辅助制造）大型集成软件。PTC公司于1985年在美国波士顿 成 立 ， 开 始 参 数 化 建 模 软 件 的 研 究 。 1988 年 ， Pro/ENGINEER V1.0 版 的 问 世 。 经 过 20 余 年 的 发 展 ， Pro/ENGINEER已经成为主流的CAD/CAE/CAM软件之一。 PTC公司于2004年推出了Pro/E WILDFIRE（野火）2.0版， 2006年三月Pro/E 野火3.0版也已正式发布。考虑到野火2.0 版（启动界面见图1-1）使用的广泛性，本书的主要内容也将 围绕这一版本展开。
