[学⼠]某六层框架办公楼结构设计计算书届本科⽣毕业论⽂第⼀章设计任务及基本要求1.1 设计原始资料1.1.1 ⼯程概况该⼯程为六层办公楼，主体为现浇钢筋混凝⼟框架结构，占地⾯积为1310㎡，建筑⾯积5240㎡，建筑物共6层，底层层⾼5.1m，标准层层⾼3.6m，顶层层⾼4.5m，总⾼度25.5m，室内外⾼差0.450m，基础顶⾯距离室外地⾯1.05m，基础采⽤柱下独⽴基础。

该办公楼主要以层为单元出租，每层为⼀个独⽴的单元，拥有接待室、会议室、档案室、普通办公室、专⽤办公室等。

楼内设有两个电梯三个楼梯，主、次楼梯开间均为3m，进深均为6.6m，楼梯的布置均符合消防、抗震的要求。

1.1.2 设计条件⼀、抗震设防烈度：7度设防，抗震设计分组为第⼀组，设计基本地震加速度值为0.1g；⼆、基本风压： 0.55KN/m2，B类粗糙度；三、雪荷载标准值：0.2KN/m2；四、结构体系：现浇钢筋混凝⼟框架结构。

五、⼯程地质条件：拟建场地地形平坦，⼟质分布具体情况见表，II类场地⼟。

地下稳定⽔位距地表-9m，表中给定⼟层深度由⾃然地坪算起。

建筑地点冰冻深度-0.5m。

表1-1 建筑地层⼀览表序号岩⼟深度⼟层深度（m）厚度范围（m）地基⼟承载⼒（kPa）压缩模量（mPa）1 杂填⼟0.0—1.2 1.2 --- ---2 粉⼟ 1.2—2.0 0.8 200 5.03 中粗砂 2.0—4.8 2.8 300 9.54 砾砂 4.8—15.0 10.2 350 21.01.2 建筑设计任务及要求⼀、基本要求：满⾜建筑功能要求，根据已有的设计规范，遵循建筑设计适⽤、经济合理、技术先进、造型美观的原则，对建筑⽅案分析其合理性，绘制建筑施⼯图。

⼆、规定绘制的建筑施⼯图为：1、底层、标准层及顶层平⾯图：⽐例 1：150（图1-1）2、主要⽴⾯图：⽐例 1：150（图1-2，图1-3）3、屋⾯排⽔布置图：⽐例 1：1504、剖⾯图：⽐例 1：1505、墙⾝⼤样及节点详图：⽐例 1：100及1：10图1-1 标准层平⾯图2图1-3 ○E-○A轴⽴⾯图31.3结构设计任务及要求⼀、基本要求：在建筑⽅案设计的基础上，正确选择合理的结构形式，结构体系和结构布置，掌握⾼层建筑结构的计算⽅法和基本构造要求，绘制施⼯详图。

框架结构办公楼施工设计方案目录第 1 章，编辑系统1法规使用清单1第 3 章项目概述1第四章，施工部署与施工方法二4.1 部署原则二4.2 施工顺序及施工阶段划分34.3 测量控制和支付4第五章建设总平面图6第六章，劳动力计划和主要工程机械计划66.1 工程机械设备方案66.2 本项目投入的检测仪器设备76.3 劳动力投入计划8第七章。

主要技术措施及施工要点107.1 脚手架施工方案107.2 主要施工方法及技术措施157.2.1 模板工程157.2.2 加固工程207.2.3 混凝土工程227.2.4 砌体工程267.3 屋面防水工程287.3.1 屋面施工要点287.3.2 SBS防水卷材施工要点297.3.3 屋顶渗漏的预防措施317.3.4 其他防水工程施工要点327.4 装饰工程337.4.1 一般抹灰337.4.2 外墙涂料施工方案347. 5楼地面工程36第八章、工程质量控制措施388.1 质量责任体系388.2 施工准备期间的质量控制398.3 施工期间的质量控制408.4 计量管理408.5 隐蔽工程的工程技术审查与验收418.6 防止常见质量问题的措施41第九章，季节性（冬、夏、雨季、台风季）施工要点439.1 冬季施工439.2 雨季施工43第 10 章，技术保护措施44第 11 章，安全技术和消防措施4511.1 施工安全措施4611.2 高空作业的安全措施46第 12 章，进度控制要求和施工进度网络计划50第十三章成品及设备部件的保护措施52第十四章文明建设和规范管理55第一章、编译依据⑴招标文件；（二）项目、结构等现有施工图；（三）工程地质调查资料及问答文件；⑷现行国家建设规范和标准及相关省市法律法规等文件；⑸现行建筑安装用工定额；第二章、使用州和地方法规清单⑴工程计量规范（GB50026-93）；⑵地基及基础工程施工及质量验收规范（GB50202-2002）；（3）砌体工程施工及质量验收规范（GB50203-2002）；⑷混凝土结构工程施工及质量验收规范（GB50204-2002）；（5）屋面工程技术规范（GB50207-2002）；（6）《地下防水工程施工及验收规范》（GB50208-2002）；（7）《建筑地面工程施工及验收规范》（GB50209-2002）；（8）《建筑工地临时用电安全技术规范》（JGJ46-2005）；（9）钢筋焊接及验收规范（JGJ18-2003）；（10）《建筑给排水及供热工程质量验收规范》（GB50242-2002）；以上规格以最新发布为准第三章项目概述本项目为东至县孝义村委会办公楼。

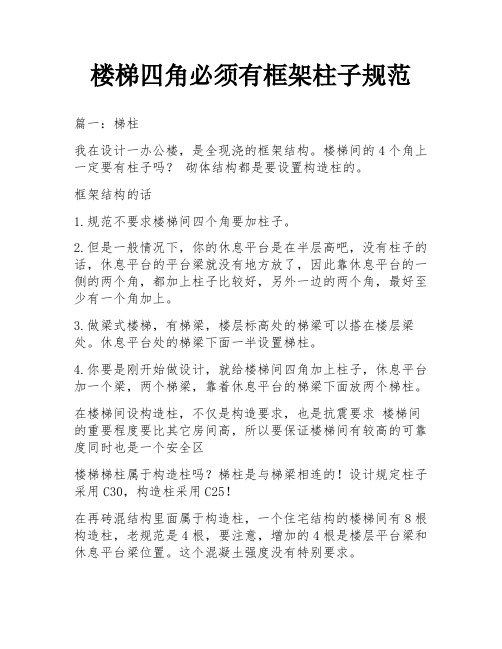

楼梯四角必须有框架柱子规范篇一：梯柱我在设计一办公楼，是全现浇的框架结构。

楼梯间的4个角上一定要有柱子吗？砌体结构都是要设置构造柱的。

框架结构的话1.规范不要求楼梯间四个角要加柱子。

2.但是一般情况下，你的休息平台是在半层高吧，没有柱子的话，休息平台的平台梁就没有地方放了，因此靠休息平台的一侧的两个角，都加上柱子比较好，另外一边的两个角，最好至少有一个角加上。

3.做梁式楼梯，有梯梁，楼层标高处的梯梁可以搭在楼层梁处。

休息平台处的梯梁下面一半设置梯柱。

4.你要是刚开始做设计，就给楼梯间四角加上柱子，休息平台加一个梁，两个梯梁，靠着休息平台的梯梁下面放两个梯柱。

在楼梯间设构造柱，不仅是构造要求，也是抗震要求楼梯间的重要程度要比其它房间高，所以要保证楼梯间有较高的可靠度同时也是一个安全区楼梯梯柱属于构造柱吗？梯柱是与梯梁相连的！设计规定柱子采用C30，构造柱采用C25！在再砖混结构里面属于构造柱，一个住宅结构的楼梯间有8根构造柱，老规范是4根，要注意，增加的4根是楼层平台梁和休息平台梁位置。

这个混凝土强度没有特别要求。

在框架结构里面不属于构造柱，这个柱子在框架结构里面属于短柱，地震中容易剪切破坏，新规范中对该处有特别要求，设计中要特别注意。

现在的砖混结构，不管是几层，楼梯的四角都是要加构造柱的吗？是不是出新规范了篇二：画楼梯施工图需要注意的规范楼梯规范1.踏步设计1.1 楼梯踏步宽度b加高度h，宜为b+h=450mm，b+2h》600mm。

踏步高度、宽度具体规定详见下表。

1.2 楼梯每一梯段的踏步高度应一致，当同一梯段首末两级踏步的楼面面层厚度不同时，应注意调整结构的级高尺寸，避免出现高低不等；相邻梯段踏步高度、宽度宜一致，且相差不宜大于3mm。

1.3 楼梯踏步应采取防滑措施。

防滑措施的构造应注意舒适与美观，构造高度可与踏步平齐、凹入或略高（不宜超过3mm）；老年建筑的疏散楼梯踏步前缘宜设防滑条，并应具有警示标识（可采用和踏面不同颜色的防滑条，宽度不宜大于10mm）。

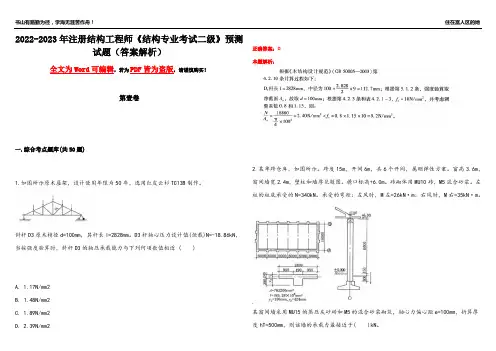

2022-2023年注册结构工程师《结构专业考试二级》预测试题（答案解析）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.综合考点题库(共50题)1.如图所示原木屋架，设计使用年限为50年，选用红皮云杉TC13B制作。

斜杆D3原木梢径d=100mm，其杆长l=2828mm。

D3杆轴心压力设计值(恒载)N=-18.86kN，当按强度验算时，斜杆D3的轴压承载能力与下列何项数值相近 ( )A. 1.17N/mm2B. 1.48N/mm2C. 1.89N/mm2D. 2.39N/mm2 正确答案：D本题解析：2.某单跨仓库，如图所示。

跨度15m，开间6m，共6个开间，属刚弹性方案。

窗高3.6m，窗间墙宽2.4m，壁柱和墙厚见题图。

檐口标高+6.0m。

砖砌体用MU10砖，M5混合砂浆。

左柱的柱底承受的N=340kN。

承受的弯矩：左风时，M左=26kN·m；右风时，M右=35kN·m。

某窗间墙采用MU15的蒸压灰砂砖和M5的混合砂浆砌筑，轴心力偏心距e=100mm，折算厚度hT=500mm，则该墙的承载力最接近于( )kN。

A.558.5B.615.6C.655.8D.674.3正确答案：B本题解析：3.钢梁L-1采用l0.9级M22的高强度螺栓通过节点板与钢槽罐连接，连接型式为摩擦型连接，节点详图见a-a剖面图，摩擦面抗滑移系数μ=0.35。

假定，最大剪力设计值V=202.2kN。

试问，连接采用的高强度螺栓数量（个），为下列何项数值？（）A.2B.3C.4D.5正确答案：C本题解析：4.截面尺寸为1170mm190mm的窗间墙，采用MU7.5单排孔混凝土小型空心砌块和Mb7.5专用混合砂浆砌筑，不错孔，不灌实。

墙的计算高度为3.8m，承受轴向力设计值为105kN，弯矩设计值为3.99kNm。

1.砌体抗压强度调整系数γa，与下列何项数值最为接近？（）A.1、0B.0、922C.0、853D.0、981正确答案：B本题解析：窗间墙的截面面积A=1.170.19=0.2223<0.3m^2，根据《砌体结构设计规范》（GB 50003—2011）第3.2.3-2条，砌体抗压强度调整系数ra=0.222+0.7=0.922。

2.4框架结构设计实例2.4 .1建筑设计2.4.1.1设计基本资料1.工程概况本设计为兰州市某大学办公楼设计，沿市区主干道设置。

建筑面积4730.4㎡建筑层数为6层，建筑总高度22.80m，层高为3.3m，室内外高差0.45m，基础顶面距室外地面为550mm。

承重结构体系拟采用钢筋混凝土框架结构。

抗震设防烈度8为度，场地类别为Ⅱ类，楼板采用梁板式，楼梯为板式楼梯，基础采用大直径人工成孔灌注桩。

设计均依据现行规范。

2.设计资料（1）气象条件冬季采暖室外空气计算温度为-13 度，夏季通风室外空气计算温度28 度；室内计算温度：卫生间、楼梯间、大厅为16 度，其他均为18 度；年主导风向东北，冬季平均风速0.7m/s。

（2）地质条件场地内地层结构较为简单，地基土主要由素填土、黄土、粉细砂、细砂及卵石等五层组成。

各土层的工程性质分别描述如下：素填土：填料为黄土，中密～密实，稍湿，硬塑～坚硬。

土质均匀性好，局部有零星砂砾夹杂其中，素填土厚度不等，厚度约为0.5～0.8米。

该层工程性质较差。

黄土：黄色，稍密～密实，稍湿，坚硬～硬塑，粉质土，土质均匀性好。

该层土厚度约为16～21米，该层工程性质较好，无湿陷性。

粉细砂：暗红色，稍湿，密实，夹有小的淤泥质土块，土质均匀性较差，为河漫滩冲积或淤积物，层厚在2.3米左右。

卵石：卵石，杂色，磨圆度好，粒径多分布于2～10cm，密实，其间夹有粉细砂，卵石与砂胶结牢固，呈现整体状，该层未揭穿，工程性质良好。

（3）结构类型现浇钢筋混凝土框架结构。

（4）抗震设防抗震设防烈度为8度，设计基本地震加速度值为0.20g ，设计地震分组第三组，场地类别Ⅱ类。

3.建筑细部具体做法（自上而下）a.屋面做法（上人屋面）地砖面层10㎜厚20 kN/m3 0.2 kN/m21:4水泥砂浆结合层25㎜厚20 kN/m3 0.5kN/m2高分子防水卷材4㎜厚12 kN/m3 0.048 kN/m21:3水泥砂浆找平层20㎜厚20 kN/m3 0.4kN/m2保温板100㎜厚 4 kN/m3 0.4 kN/m21:3水泥砂浆找平层20㎜厚20 kN/m3 0.4 kN/m21:6水泥焦渣找坡80㎜厚15 kN/m3 1.2 kN/m2钢筋混凝土楼板100㎜厚25 kN/m3 2.5 kN/m2板底抹灰20㎜厚17 kN/m3 0.34 kN/m2b．楼面做法（1）标准层楼面做法地砖面层10㎜厚20 kN/m3 0.2 kN/m21:4水泥砂浆结合层20㎜厚20 kN/m3 0.40kN/m21:3水泥砂浆找平层20㎜厚20 kN/m3 0.4kN/m2钢筋混凝土楼板100㎜厚25 kN/m3 2.5 kN/m2板底抹灰20㎜厚17 kN/m3 0.34 kN/m2（2）防水楼面防滑地砖面层10㎜厚20 kN/m3 0.2 kN/m21:4水泥砂浆结合层30㎜厚20 kN/m3 0.60kN/m2C20细石混凝土找坡60㎜厚25 kN/m3 1.5kN/m2防水层2㎜厚12 kN/m3 0.024kN/m21:3水泥砂浆找平层20㎜厚20 kN/m3 0.4kN/m2钢筋混凝土楼板80㎜厚25 kN/m3 2.0 kN/m2板底抹灰20㎜厚17 kN/m3 0.34 kN/m2c.内墙做法选用混合砂浆抹面喷刷内墙涂料10㎜厚1:2水泥石灰砂浆抹面15㎜厚1:3水泥石灰砂浆打底190㎜厚混凝土空心小砌块d.外墙做法选用白水泥砂浆粉刷墙面20㎜厚水泥砂浆找平20㎜厚保温板20㎜厚水泥砂浆找平10㎜厚1:3水泥砂浆打底e.墙基防潮采用防水砂浆防潮层20㎜厚1:2水泥砂浆掺避水浆，位置一般在0.06m标高处f.踢脚做法采用水磨石踢脚10㎜厚1:2水泥石子磨光打蜡12㎜厚1:3水泥砂浆打底2.4.2结构设计2.4.2.1板的设计1.屋面板设计（1）设计资料考虑板所受荷载及边界条件，分为以下六块板，板的区格划分如图2.4-1所示。

四层钢筋混凝土框架结构体系设计 工程概况：办公楼为四层钢筋混凝土框架结构体系，建筑面积约为27002m 。

一~~四层的建筑层高度分别为3.9m 、3.6m 、.36m 、3.6m 、3.9m 。

一到四层的结构层高度分别为4.9m （从基础顶面算起，包括初步估计地下部分1.0m ），3.6m 、3.6m 、3.9m,室内外高差0.45m 。

建筑设计使用年限为50年。

设计资料： 工程地质条件：根据地质勘察报告，场区范围内地下水位为-12.0M,地下水对一般建筑材料无侵蚀作用，不考虑土的液化。

土质构成自地表向下依次为：填土层：厚度约为0.5m ，承载力特征值80ak f kPa =，天然重度为317.0/K m N 。

粘土：厚度约为2—5m ，承载力特征值240ak f kPa =，天然重度为3178.8/K m N 。

轻亚粘土：厚度约为3—6m ，承载力特征值220ak f kPa =，天然重度为318.0/K m N 。

卵石层：厚度约为2—9m ，承载力特征值300ak f kPa =，天然重度为320.2/K m N 。

气象资料：气温：年平均气温20度，最高气温38度，最低气温0度。

雨量：年降雨量800mm ，最大雨量110mm/d 。

基本风压：200.4/w KN m =，地面粗糙度为 C 类。

基本风压：20.3/KN m .抗震设防烈度抗震设防烈度为7度，设计基本地震加速度值为0.10g ，建筑场地类别为二类，场地特征周期为0.35s ，框架抗震等级为3度，设计地震分组为第一组。

建筑模型与荷载输入执行PMCAD 程序第一步，以交互输入的方法，建立一楼层的结构平面，包括轴线、构件布置等，并以图形形式储存。

讲各结构层根据每一层的高度组装呈整体结构，并以数据文件的形式保存，即完成结构整体模型的输入。

输入前准备： 建立工程子目录。

每一项工程必须建立一单独的专用工程子目录，在此目录下只能保存一个工程的文件，建议用工程名称做目录名。

h学号_ **********毕业论文（设计）课题华源开发公司多层商业办公楼框架结构设计学生姓名陈鹏系别土木建筑系专业班级土木工程专业07级本科一班指导教师刘鹏飞2011年4月华源开发公司多层商业办公楼框架结构设计摘要本设计为华源公司开发的多层商业办公楼结构设计，采用框架结构，建筑层数为五层。

本地区抗震设防烈度为7度，场地类别为二类场地，基本风压为2kN，基本雪压为.0m/402kN。

楼﹑屋盖均采用现浇钢筋混凝土结构。

.0m/35本设计贯彻“实用、安全、经济、美观”的设计原则。

按照建筑设计规范，认真考虑了影响设计的各项因素。

本设计选取了结构方案中的中间横向框架进行设计。

先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，同时计算出结构在风荷载作用下的荷载大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。

接着计算竖向荷载（恒载及活荷载）作用下的结构内力。

找出最不利的一组或几组内力组合。

选取最安全的结果计算配筋并绘图。

此外还进行了结构方案中的室内楼梯的设计，完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

对楼板也进行了配筋计算，采用是的是双向板。

基础采用了柱下独立基础，对基础行了受力和配筋计算。

整个设计过程中，严格遵循相关的专业规范，参考相关资料和有关最新的国家标准图集，对设计的各个环节进行综合全面科学的考虑。

总之，实用、安全、经济、美观是本设计的原则。

设计计算整个过程中综合考虑了抗震要求、技术经济指标和施工工业化的要求。

关键词：框架结构；抗震设计；荷载计算；内力计算；计算配筋AbstractThis design for huayuan worldbest company developed the multi-layered commercial office building structural design, uses frame structure, construction layer for five layers. This region seismic fortification intensity of 7 degrees, site categories for type venues, basic wind pressure is for 2/40.0m kN , basic snow 2/35.0m kN . Floor, roof adopts cast-in-situ reinforced concrete structure.This design implementation "the practical, safe, economic, beautiful" design principle. According to the architectural design standard, carefully consider the various factors affecting design.This design chose the transverse frame structure scheme design among. The first between layers of load calculation, then represent value for using vertex displacement method, and then from the earthquake cycle by bottom shear method to calculate the size of horizontal seismic load, and calculate the structure in the wind load, and then find out load size under horizontal loads of structural internal force (moment, shear force and axial force). Then calculating vertical load (constant load and live load) under the action of structural internal force. Find out the most unfavorable one group or several groups of internal force combination. Select the security reinforcement and the results calculated animation In addition to the structure scheme design of indoor stair, completing the flat bedplate, ladder section board, platform beam of internal force and the component such as reinforcement calculation and construction drawing. Also on floor reinforcement calculation, using yes is two-way board. Foundation adopted under column independent basis, the base line stress and reinforcement calculation.The whole design process, strictly abide by relevant professional regulation, reference related materials and related the latest national standard atlas of design of each link, comprehensive comprehensive scientific consideration. Anyhow, practical, safe, economic, beautiful is the design principles. Design calculation the whole process took into consideration the seismic requirements, technical and economic indexes and construction industrialized requirements.Keywords: Frame structure; Seismic design; The load calculation; Internal force calculation; Calculation of reinforcement目录第一章建筑设计说明.................................................................................................................................... - 1 -1.1平面设计 (1)1.1.1 使用部分平面设计 .............................................................................................................................. - 2 -1.1.2 交通联系部分设计 .............................................................................................................................. - 2 -1.1.3 平面组合设计 ...................................................................................................................................... - 2 -1.2剖面设计 (2)1.3立面设计 (3)1.4楼板层和地面 (3)1.5基础和地基 (4)1.6交通联系部分的设计 (4)1.6.1 楼梯设计 .............................................................................................................................................. - 4 -1.6.2 门厅的设计 .......................................................................................................................................... - 5 -1.6.3 室外台阶 .............................................................................................................................................. - 5 -1.6.4 门和窗的设计 ...................................................................................................................................... - 5 -1.7其它设计 (6)1.7.1 散水设计 .............................................................................................................................................. - 6 -1.7.2 勒脚的设计 .......................................................................................................................................... - 6 -1.7.3 女儿墙设计 .......................................................................................................................................... - 6 -第二章结构设计说明.................................................................................................................................... - 7 -2.1材料要求 (7)2.2填充墙要求 (7)2.3截面尺寸要求 (7)2.4结构布置要求 (7)2.5计算过程 (8)2.5.1 计算简图 .............................................................................................................................................. - 8 -2.5.2 在竖向荷载作用下的近似计算 .......................................................................................................... - 9 -2.5.3 地震作用计算 ...................................................................................................................................... - 9 -2.5.4 框架的内力组合 .................................................................................................................................. - 9 -2.5.5 正截面和斜截面的设计 .................................................................................................................... - 10 -第三章结构计算书 ..................................................................................................................................... - 11 -3.1工程概况 . (11)3.2设计原始资料 (11)3.2.1 建筑要求 ............................................................................................................................................ - 11 -3.2.3 建筑技术条件 .................................................................................................................................... - 11 -3.3材料选用 . (12)3.4结构选型 (12)3.5结构布置及计算简图 (12)3.5.1 选择承重方案 .................................................................................................................................... - 12 -3.5.2 梁、柱截面尺寸估算 ........................................................................................................................ - 12 -3.5.3 框架结构计算简图 ............................................................................................................................ - 13 -3.6重力荷载计算 .. (14)3.6.1 屋面及楼面的永久荷载标准值 ........................................................................................................ - 14 -3.6.2 屋面及楼面可变荷载标准值 ............................................................................................................ - 15 -3.6.3 梁、柱、墙、窗、门重力荷载计算................................................................................................. - 15 -3.7重力荷载代表值 . (15)3.7.1 第5层的③轴线框架重力荷载代表值： ....................................................................................... - 15 -3.7.2 第3～4层的③轴线框架重力荷载代表值： ................................................................................. - 16 -3.7.3 第2层的③轴线框架重力荷载代表值： ....................................................................................... - 16 -3.7.4 第1层的③轴线框架重力荷载代表值： ....................................................................................... - 16 -3.8横向框架侧移刚度计算 . (17)3.8.1 计算梁、柱的线刚度 ........................................................................................................................ - 17 -3.8.2 计算柱的侧移刚度 ............................................................................................................................ - 17 -第四章横向水平荷载作用下框架结构的内力和侧移计算......................................................................... - 19 -4.1横向水平地震作用下的框架结构的内力和侧移计算.. (19)4.1.1 横向自振周期的计算 ........................................................................................................................ - 19 -4.1.2 水平地震作用及楼层地震剪力计算................................................................................................. - 19 -4.1.3 水平地震作用下的位移验算 ............................................................................................................ - 21 -4.1.4 水平地震作用下框架内力计算 ........................................................................................................ - 22 -4.2横向风荷载作用下框架结构的内力和侧移计算. (25)4.2.1 风荷载标准值 .................................................................................................................................... - 25 -4.2.2 风荷载作用下的水平位移验算 ........................................................................................................ - 27 -4.2.3 风荷载作用下框架结构内力计算 .................................................................................................... - 28 -第五章竖向荷载作用下横向框架结构的内力计算 .................................................................................... - 32 -5.1计算单元 . (32)5.2.1 恒载计算 ............................................................................................................................................ - 33 -5.2.2 活荷载计算 ........................................................................................................................................ - 36 -5.3内力计算 . (39)5.3.1 恒载作用下的内力计算 .................................................................................................................... - 39 -5.3.2 活载、雪载作用下的内力计算 ........................................................................................................ - 44 -第六章横向框架内力组合 .......................................................................................................................... - 51 -6.1结构抗震等级 .. (51)6.2框架梁内力组合 (51)6.2.1 作用效应组合 .................................................................................................................................... - 51 -6.2.2 承载力抗震调整系数 ........................................................................................................................ - 51 -6.2.3 梁内力组合表 .................................................................................................................................... - 51 -6.2.4 计算跨间最大弯矩 ............................................................................................................................ - 54 -6.3框架柱内力组合 . (56)6.3.1 柱内力组合 ........................................................................................................................................ - 56 -6.3.2 柱端弯矩值设计值的调整 ................................................................................................................ - 61 -第七章截面设计 ......................................................................................................................................... - 63 -7.1框架梁 .. (63)7.1.1 梁的正截面受弯承载力计算 ............................................................................................................ - 63 -7.1.2 梁斜截面受剪承载力计算 ................................................................................................................ - 65 -7.2框架柱 .. (67)7.2.1 柱截面尺寸验算 ................................................................................................................................ - 67 -7.2.2 框架柱的截面设计 ............................................................................................................................ - 68 -第八章板配筋计算 ..................................................................................................................................... - 73 -8.1板的配筋 . (73)8.1.1 设计资料 ............................................................................................................................................ - 73 -8.1.2 荷载计算 ............................................................................................................................................ - 74 -8.1.3 板的计算 ............................................................................................................................................ - 74 -第九章楼梯设计 ..........................................................................................................................................- 78 -9.1建筑设计 . (78)9.2结构设计 (78)9.3梯段板设计 (79)9.3.1 斜板设计（一、二层） .................................................................................................................... - 79 -9.3.2 平台板设计 ........................................................................................................................................ - 80 -9.3.3 平台梁设计 ........................................................................................................................................ - 81 -10.1材料选用 (83)10.2荷载选用 (83)10.2.1 由基础梁传到基顶的荷载 .............................................................................................................. - 83 -10.3基础截面计算 (84)10.4地基承载力及基础冲切验算 (84)10.4.1 A柱的验算....................................................................................................................................... - 84 -10.4.2 B柱的验算 ....................................................................................................................................... - 86 -10.5基础底板计算配筋 . (87)10.5.1 A柱的配筋计算 ............................................................................................................................... - 87 -10.5.2 B柱的配筋计算 ............................................................................................................................... - 88 -结论 ............................................................................................................................................................ - 90 -参考文献 ........................................................................................................................................................ - 91 -致谢 .............................................................................................................................................................- 92 -第一章建筑设计说明这次毕业设计的课题为华源开发公司多层商业办公楼框架结构设计,本着富有时代气息的原则,来设计一座具有现代化气息的商业办公楼。

某钢筋混凝土多层框架结构设计计算书班级：学生姓名：学号：指导教师：一、工程概况与设计条件（一）、工程概况与结构选型1、该工程为某办公楼，地面以上为2层办公楼，首层层高3.6m，标准层层高为3.6m，室内外地面高差为0.45m，建筑物总高度为3.6×2+0.45=7.65m，建筑物沿X方向的宽度为33m，沿Y 方向的宽度为11.4m。

2、根据建筑的使用功能，房屋的高度和层数，地址条件，结构材料以及施工技术等因素综合考虑，抗侧力结构拟采用现浇钢筋混凝土框架结构体系。

（二）、设计依据本工程依据下列现行国家标准或行业标准进行结构设计：1、《建筑结构可靠度设计统一标准》GB50068----20012、《建筑结构荷载规范》（2012 版）GB50009----20123、《建筑工程抗震设防分类标准》GB50223---20084、《建筑抗震设计规范》（2012版）GB50011----20105、《混凝土结构设计规范》GB50010----20106、《高层建筑混凝土结构技术过程》JGJ3---2010（三）、设计的基本条件1.建筑结构的设计使用年限、安全等级及建筑抗震设防类别本工程为普通多层民用办公楼，属于一般的建筑物。

根据《建筑结构可靠度设计统一标准》GB50068----2001 第1.0.5 条，结构的设计使用年限为50 年。

按照《建筑结构可靠度设计统一标准》GB50068----2001 第1.0.8 条和第7.0.3 条，建筑结构的安全等级为二级，结构重要性系数γ0 =1.0。

根据《建筑工程抗震设防分类标准》GB50223---2008 第3.0.2 条和3.0.3 条，建筑抗震设防类别为标准设防类，简称丙类；地震作用和抗震措施按本地区抗震设防烈度的要求进行设计。

建筑室外地面至檐口的高度为3.6×2+0.45=7.65m，高宽比为7.65/14.1=0.543 < 4满足钢筋混凝土框架结构七度设防烈度最大高宽比要求。

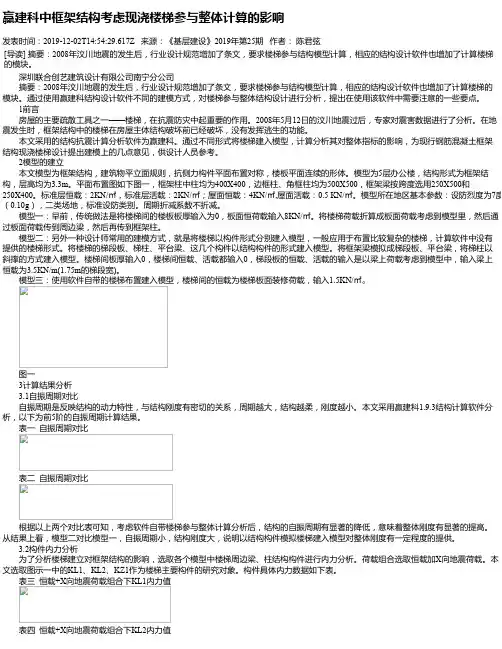

赢建科中框架结构考虑现浇楼梯参与整体计算的影响发表时间：2019-12-02T14:54:29.617Z 来源：《基层建设》2019年第25期作者：陈君弦[导读] 摘要：2008年汶川地震的发生后，行业设计规范增加了条文，要求楼梯参与结构模型计算，相应的结构设计软件也增加了计算楼梯的模块。

深圳联合创艺建筑设计有限公司南宁分公司摘要：2008年汶川地震的发生后，行业设计规范增加了条文，要求楼梯参与结构模型计算，相应的结构设计软件也增加了计算楼梯的模块。

通过使用赢建科结构设计软件不同的建模方式，对楼梯参与整体结构设计进行分析，提出在使用该软件中需要注意的一些要点。

1前言房屋的主要疏散工具之一——楼梯，在抗震防灾中起重要的作用。

2008年5月12日的汶川地震过后，专家对震害数据进行了分析。

在地震发生时，框架结构中的楼梯在房屋主体结构破坏前已经破坏，没有发挥逃生的功能。

本文采用的结构抗震计算分析软件为赢建科。

通过不同形式将楼梯建入模型，计算分析其对整体指标的影响，为现行钢筋混凝土框架结构现浇楼梯设计提出建模上的几点意见，供设计人员参考。

2模型的建立本文模型为框架结构，建筑物平立面规则，抗侧力构件平面布置对称，楼板平面连续的形体。

模型为5层办公楼，结构形式为框架结构，层高均为3.3m。

平面布置图如下图一，框架柱中柱均为400X400，边框柱、角框柱均为500X500，框架梁按跨度选用250X500和250X400。

标准层恒载：2KN/㎡，标准层活载：2KN/㎡；屋面恒载：4KN/㎡,屋面活载：0.5 KN/㎡。

模型所在地区基本参数：设防烈度为7度（0.10g），二类场地，标准设防类别。

周期折减系数不折减。

模型一：早前，传统做法是将楼梯间的楼板板厚输入为0，板面恒荷载输入8KN/㎡。

将楼梯荷载折算成板面荷载考虑到模型里，然后通过板面荷载传到周边梁，然后再传到框架柱。

模型二：另外一种设计师常用的建模方式，就是将楼梯以构件形式分别建入模型，一般应用于布置比较复杂的楼梯，计算软件中没有提供的楼梯形式。
