电器设备型号含义

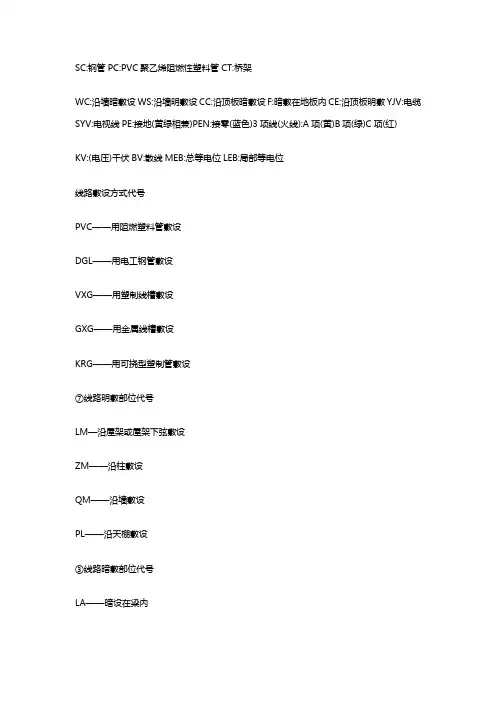

電氣設備符號大全（字母型符號大全）SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1. 5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-2 22*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP 2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WD Z-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYP V22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY 324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

电气设备型号的含义一、发电机的型号含义例如QF-60-2QF：表示汽轮发电机60：表示额定功率2：表示极数二、变压器的型号含义变压器的型号的表示方法如下：例如：SFZ10-16000/66基本型号含义：1、D代表单相，S表示三相；2、L代表铝芯，铜芯不写；3、F代表风冷，W代表水冷，油浸自冷不写；4、Z代表有载调压，五载调压不写；5、P代表强油循环，自然循环不写；6、S代表三绕组，双绕组不写；三、高压断路器的型号含义□□□--□□/□额定电流工作特性C手车式，G改进型，F分相操作额定电压KV设计序号使用环境：N户内式，W户外式名称：D多油，S少油，Z真空，L六氟化硫，K空气L W 3 - 10 I II / 630 - 12.5额定短路开断电流额定电流I手动储能，II电动储能额定电压设计序号户外六氟化硫断路器四、隔离开关的型号含义□□□ -- □□ / □额定电流（A）派生代号：K快分型，D带接地刀，G改进型额定电压（KV）设计序号使用环境N户内，W户外产品代号G隔离开关，J接地开关五、高压熔断器的型号含义□□□ -- □□ / □额定电流（A）派结构特点：H带限流电阻，Z带重合闸，T带热脱口额定电压（KV）设计序号使用环境N户内，W户外产品代号：R熔断器五、低压熔断器的型号含义□□□ -- □额定电流（A）设计序号结构特点：M无填料封闭管式，L螺旋式，S有填料快速式，SO有填料快速封闭管式，TO有填料封闭管式，LS螺旋快速式产品代号：R熔断器六、电流互感器的型号含义□□□□□--□/□额定电流额定电压设计序号使用特点：D或C差动保护用，B过流保护用，J加大容量，Q加强型，X用于配电箱，W户外用，L铝线圈绝缘方式：C磁绝缘，Z环氧树脂浇注，L电缆型，K塑料外壳结构特点：A穿墙式，B支持式，D单匝贯穿式，C磁箱式，F复匝贯穿式，M母线式，Q线圈式，R装入式，G改进型互感器代号L电流互感器七、电压互感器的型号含义□□□□□--□□使用环境：GY高原，TH温热带额定电压设计序号使用特点： J有接地保护辅助线圈， W五柱式，B有补偿线圈，提高准确度。

低压配电（柜）基础知识国家注册高级电气工程师编制：赵前防有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。

GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。

动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。

GG—1A，GG：固定式高压开关柜。

XGN：X—箱式开关柜；G—固定式；N—户内装置。

有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。

SDJ—水力工业标准。

在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。

电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。

在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。

2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。

3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。

4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。

常用低压电器设备刀开关：开启式刀开关、低压负荷开关、刀熔开关、组合开关低压刀开关（QK ）：适用于频率为50～60Hz ，额定电压380V （直流440V ）、额定电流1500A 。

作为不频繁手动接通和风断电路或作隔离电源保证检修之用。

常用类型有开启式刀开关、开启式负荷开关、刀熔开关、封闭式负荷开关等。

低压负荷开关（QL ）：是由带灭弧装置的刀开关与熔断器串联而成，外装封闭式铁壳或开启式胶盖。

可以带负荷操作，也能进行短路保护，但不能频繁操作。

在低压电路中常用为电源引入开关。

主要用于电气照明电路、电热电路不频繁操作的保护。

刀熔开关（QKF ）又叫熔断器式刀开关：一种具有刀开关和熔断器的双重功能，能对线路实行控制和保护功能。

常见为HR3系列。

低压断路器（QF）又叫空气开关：它不仅能带负荷通断电路，而且能在短路、过负荷、欠电压或失压的情况下自动跳闸，断开故障。

脱扣方式：a)分励脱扣器：用于远距离跳闸b)欠电压或失压脱扣器：用于欠电压或失压保护。

c)热脱扣器：用于线路或设备长时间过负荷保护，当线路电流出现较长时间过载时，金属片受热变形，使得断路器跳闸。

d)过电流脱扣器：用于短路、过负荷保护。

e)复式脱扣器：有过电流和热脱扣两重功能。

主要保护方案有和。

操作方法少低压熔断器（FU）：低压断路器主要是实现低压配电系统的短路保护注意：不适用于引进的断路器熔体额定电流（A）熔断器额定电流（A）其他标志（A—改进型）设计序号低压开关柜又称为低压配电屏低压开关柜是按照一定的接线方案要求将有关的设备组装而成的成套设备。

一般作为动力和照明等用电设备的配电线路的配电设备。

作控制、保护和计量之用。

低压配电箱（动力箱和照明箱）动力配电箱是从低压配电屏引出的低压配电线路在到各个用电设备，是车间和民用建筑的供配电系统中对用电设备的最后一级控制和保护设备。

配电箱安装方式：靠墙式、悬挂式和嵌入式。

靠墙式是靠墙落地安装，悬挂式是挂在墙壁上明装，嵌入式是嵌在墙壁里暗装。

01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。

PL代表动力配电箱。

但为什么这么标志。

而有的还标志为XM等。

有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。

GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。

X表示端子、插头、插座等。

XM的含义要看图纸才能确定。

动力配电箱一般不用PL表示。

AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。

03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。

01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱.PL代表动力配电箱。

但为什么这么标志。

而有的还标志为XM等.有没有文字符号对照表在电气施工图中，AL表示照明配电箱;AP表示动力配电箱.GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定,L—Light（照明)；P—Power（动力）。

X表示端子、插头、插座等。

XM的含义要看图纸才能确定.动力配电箱一般不用PL表示。

AW是电表箱,AL是照明箱，ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE，AP,ALR，APES，APS,APQ，APN，APE，CZX，AL,APEZ，ALXF,ALES，ALEW，APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜,双电源进线的;AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线,参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的,APS，送风机的;CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照.03,电路施工图符号意思含义配电箱系统图中C65N—D/3P 20ALC1—D25 LR2-D13 12~18 YC-4＊6 P32-FC L123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P：小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25:新型交流接触器LR2—D13:热继电器YC-4＊6 P32—FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104，ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。

電氣設備符號大全（字母型符號大全）SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYP VR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

电气常用新旧文字符号对照表附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点31 JSJ 加速继电器2 WJ 温度继电器32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器34 WH 有功电度表5 LH 电流互感器35 XKJ 选控继电器6 ZCH 重合闸继电器36 VARH 无功电度表7 YH 电压互感器37 XCJ 选测继电器8 BCJ 保护继电器38 KK 控制开关9 HQ 合闸线圈39 FJ 复归继电器10 ZJ 中间继电器40 HK 转换开关11 HC 合闸接触器41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器42 ZK 自动开关13 TQ 跳闸线圈43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器44 CK 测量转换开关15 LJ 电流继电器45 XJJ 信号监察继电器16 HJ 合闸继电器46 XK 信号转换开关17 YJ 电压继电器47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器48 DK 刀开关19 SJ 时间继电器49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器50 MK 灭磁开关21 CJ 差动继电器51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器53 V 电压表24 JJ 监察继电器54 XWK 限位开关25 XJ 信号继电器55 W 有功功率表26 SXJ 事故信号中间继电器56 XD 信号灯27 RJ 热继电器57 WAR 无功功率表28 YXJ 预告信号中间继电器58 LD 绿色信号灯29 BSJ 闭锁继电器59 STK 手动同期转换开关30 HZ 频率表60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 红色信号灯91 YM 电压互感器二次电压小母线62 RD 熔断器92 L 电感63 GD 光字牌93 ZM 转角变压器小母线64 JRD 击穿保险94 D 二极管65 WS 位置指示灯 95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器97 Z 整流器68 KM 控制回路小母线98 DS 电磁铁69 DO 电笛99 R 电阻70 RKM 弱电控制回路电源小母线100 LP 连接片71 JL 警铃101 RF 附加电阻72 XM 信号回路电源小母线102 QP 切换片73 HA 合闸按钮103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 C 电容教学题目：二次接线图的识别教学目的：1、使学员认识到二次回路在发电厂和变电站中的重要性；2、学员能理解、掌握二次图中图形符号所对应的含义；3、让学员掌握绘制二次接线图的方法和原则；4、学员能阅读各种电气二次接线图。
