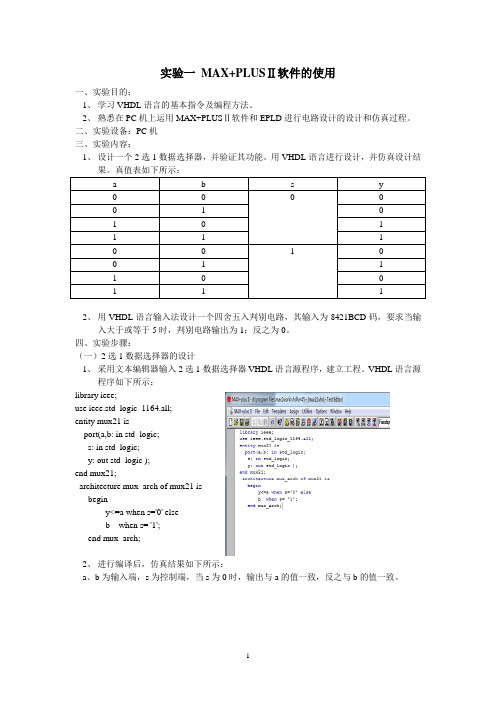

实验一MAX+PLUSⅡ软件的使用一、实验目的：1、学习VHDL语言的基本指令及编程方法。

2、熟悉在PC机上运用MAX+PLUSⅡ软件和EPLD进行电路设计的设计和仿真过程。

二、实验设备：PC机三、实验内容：1、设计一个2选1数据选择器，并验证其功能。

用VHDL语言进行设计，并仿真设计结果。

真值表如下所示：2、用VHDL语言输入法设计一个四舍五入判别电路，其输入为8421BCD码，要求当输入大于或等于5时，判别电路输出为1；反之为0。

四、实验步骤：（一）2选1数据选择器的设计1、采用文本编辑器输入2选1数据选择器VHDL语言源程序，建立工程。

VHDL语言源程序如下所示：library ieee;use ieee.std_logic_1164.all;entity mux21 isport(a,b: in std_logic;s: in std_logic;y: out std_logic );end mux21;architecture mux_arch of mux21 isbeginy<=a when s='0' elseb when s= '1';end mux_arch;2、进行编译后，仿真结果如下所示：a、b为输入端，s为控制端，当s为0时，输出与a的值一致，反之与b的值一致。

（二）四舍五入判别电路的设计1、采用文本编辑器输入四舍五入判别电路VHDL语言源程序，建立工程。

VHDL语言源程序如下所示：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY m45 ISpORT(din: IN STD_LOGIC_VECTOR(3 DOWNTO 0);q : OUT STD_LOGIC);END ;ARCHITECTURE ART OF m45 ISBEGINq<= '1' WHEN din>=5 ELSE'0';END ;2、进行编译后，仿真结果如下所示：输入为0~4时，输出y为低电平，输入为5~15时输出为高电平，实现了四舍五入的功能。

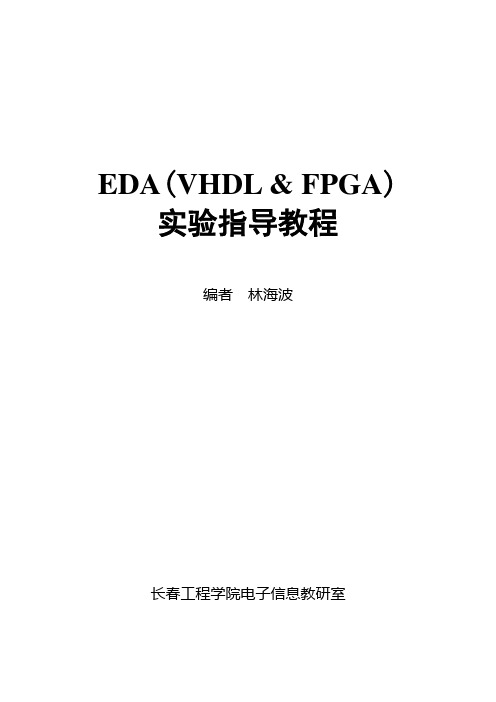

EDA(VHDL & FPGA)实验指导教程编者林海波长春工程学院电子信息教研室前言本实验指导教程是EDA（VHDL & FPGA）上机实验指导教材，上机实验前，学生应依照教师指定的实验项目，认真预习实验内容，提前确定实验方案、初步设计实验项目的逻辑电路图或编写、设计VHDL程序，编制VHDL程序清单。

上机实验是一个验证和调试过程，只有充分的预习才能最大的发挥学习效果。

学生在实验教学中要认真依据要求完成每个实验项目，并按照要求详细撰写本书中指定实验项目的实验报告。

教师批阅后，将报告发回。

学生所获得的成绩将作为平时上机实验成绩的一部分，记入期末的考核成绩。

在期末必须上交全部实验报告，并装订存档，不及时交回者，实验成绩记为零分。

本实验指导教程可以作为《VHDL与数字系统设计》课程的实验指导书使用，也可以作为《EDA（VHDL）课程设计》的参考书使用。

《VHDL与数字系统设计》课程组2009年5月第一章 MAX+PLUS Ⅱ EDA 软件操作第一节 逻辑设计的输入方法逻辑设计的输入方法有图形输入、文本输入等。

输入方法不同，生成的文件格式也有所不同。

我们分别以图形输入法和文本输入法介绍MAX+plus II 软件的使用方法。

1.1 图形设计输入法我们将用一简单的实例介绍该输入法。

启动MAX+plus II ，该管理器窗口被打开。

1. 项目的建立用户的每个独立设计都对应一个项目，每个项目可包含一个或多个设计文件，其中有一个是顶层文件，顶层文件的名字必须与项目名相同。

编译器时对项目中的顶层文件进行编译，所以必须确定一个文件作为当前项目。

对于每个新的项目应该建立一个单独的子目录，当指定项目名称时，也就同时指定了保存该设计项目的子目录名。

建立项目名称的步骤如下：1．在File 菜单中选择Project 的Name 项（图1.1），将出现图1.2对画框。

图1.1图1.22．在Project Name 框内，键入设计项目名（注意：一定是英文名）和所选的路径，单击OK 。

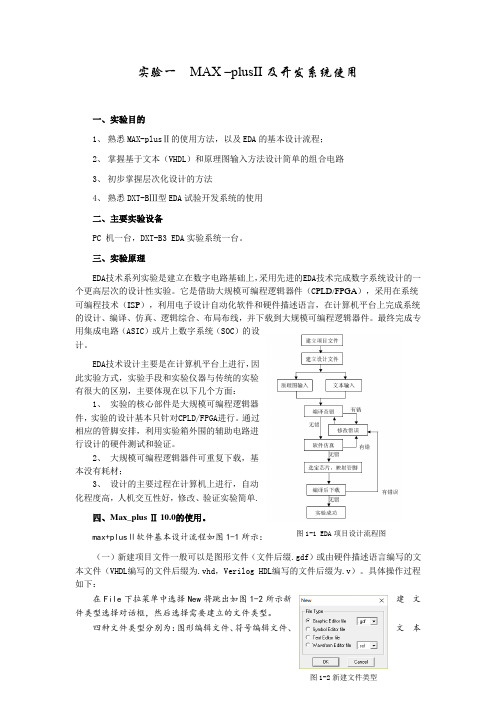

实验一 MAX –plusII 及开发系统使用一、实验目的1、 熟悉MAX-plus Ⅱ的使用方法，以及EDA 的基本设计流程；2、 掌握基于文本（VHDL ）和原理图输入方法设计简单的组合电路3、 初步掌握层次化设计的方法4、 熟悉DXT-B Ⅲ型EDA 试验开发系统的使用 二、主要实验设备PC 机一台，DXT-B3 EDA 实验系统一台。

三、实验原理EDA 技术系列实验是建立在数字电路基础上，采用先进的EDA 技术完成数字系统设计的一个更高层次的设计性实验。

它是借助大规模可编程逻辑器件（C PLD/FPGA ），采用在系统可编程技术（ISP ），利用电子设计自动化软件和硬件描述语言，在计算机平台上完成系统的设计、编译、仿真、逻辑综合、布局布线，并下载到大规模可编程逻辑器件。

最终完成专用集成电路（ASIC ）或片上数字系统（SOC ）的设计。

EDA 技术设计主要是在计算机平台上进行，因此实验方式，实验手段和实验仪器与传统的实验有很大的区别，主要体现在以下几个方面：1、 实验的核心部件是大规模可编程逻辑器件，实验的设计基本只针对CPLD/FPGA 进行。

通过相应的管脚安排，利用实验箱外围的辅助电路进行设计的硬件测试和验证。

2、 大规模可编程逻辑器件可重复下载，基本没有耗材；3、 设计的主要过程在计算机上进行，自动化程度高，人机交互性好，修改、验证实验简单.四、Max_plus Ⅱ 10.0的使用。

max+plus Ⅱ软件基本设计流程如图1-1所示：（一）新建项目文件一般可以是图形文件（文件后缀.gdf ）或由硬件描述语言编写的文本文件（VHDL 编写的文件后缀为.vhd ，Verilog HDL 编写的文件后缀为.v ）。

具体操作过程如下：在File 下拉菜单中选择New 将跳出如图1-2所示新建文件类型选择对话框，然后选择需要建立的文件类型。

四种文件类型分别为：图形编辑文件、符号编辑文件、文本图1-2新建文件类型图1-1 EDA 项目设计流程图编辑文件和波形编辑文件。

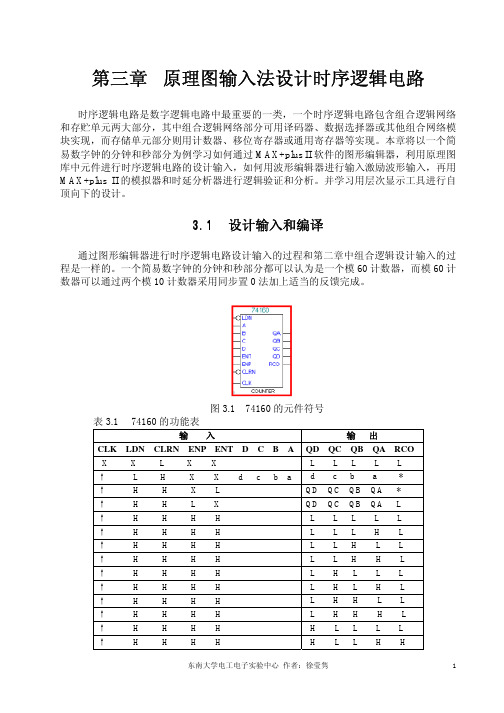

第三章原理图输入法设计时序逻辑电路时序逻辑电路是数字逻辑电路中最重要的一类，一个时序逻辑电路包含组合逻辑网络和存贮单元两大部分，其中组合逻辑网络部分可用译码器、数据选择器或其他组合网络模块实现，而存储单元部分则用计数器、移位寄存器或通用寄存器等实现。

本章将以一个简易数字钟的分钟和秒部分为例学习如何通过MAX+plus II软件的图形编辑器，利用原理图库中元件进行时序逻辑电路的设计输入，如何用波形编辑器进行输入激励波形输入，再用MAX+plus II的模拟器和时延分析器进行逻辑验证和分析。

并学习用层次显示工具进行自顶向下的设计。

3.1 设计输入和编译通过图形编辑器进行时序逻辑电路设计输入的过程和第二章中组合逻辑设计输入的过程是一样的。

一个简易数字钟的分钟和秒部分都可以认为是一个模60计数器，而模60计数器可以通过两个模10计数器采用同步置0法加上适当的反馈完成。

图3.1 74160的元件符号表3.1 74160的功能表输入输出CLK LDN CLRN ENP ENT D C B A QD QC QB QA RCOX X L X X L L L L L↑L H X X d c b a d c b a *↑H H X L QD QC QB QA *↑H H L X QD QC QB QA L↑H H H H L L L L L↑H H H H L L L H L↑H H H H L L H L L↑H H H H L L H H L↑H H H H L H L L L↑H H H H L H L H L↑H H H H L H H L L↑H H H H L H H H L↑H H H H H L L L L↑H H H H H L L H H* RCO = QD & QA & ENT和组合逻辑电路的设计输入一样，先要建立项目和图形输入文件（示例中两个文件名用的是MOD60），再调入元件符号。
