目录第4章 OptiX 155/622.............................................................................................................4-14.1 OptiX 155/622功能和特点.................................................................................................4-14.1.1 OptiX 155/622功能.................................................................................................4-14.1.2 OptiX 155/622的特点..............................................................................................4-34.2 OptiX 155/622硬件总体结构.............................................................................................4-64.2.1 OptiX 155/622功能模块..........................................................................................4-64.2.2 OptiX 155/622硬件结构..........................................................................................4-7图形目录图4-1 OptiX 155/622各电路板间关系............................................................................4-6图4-2 OptiX 155/622的外观图.......................................................................................4-8图4-3 OptiX 155/622子架..............................................................................................4-9图4-4 电源盒外观及内部电路板的位置.........................................................................4-10图4-5 风机盒................................................................................................................4-11表格目录表4-1 OptiX 155/622电路板说明...................................................................................4-7第4章 OptiX 155/6224.1 OptiX 155/622功能和特点OptiX 155/622是STM-1和STM-4等级兼容的SDH设备，采用SDXC设计思想，按照STM-4级别的最终容量需求设计。
OptiX 155/622具备优异完备的数字交叉功能，能够方便的实现传输网络的容量和带宽管理，支持各种复杂的网络拓扑，具备各种网络保护功能。
OptiX 155/622设备可以通过SDH接口与OptiX 155/622H(Metro1000)、OptiX2500+(Metro3000)、OptiX 10G等SDH传输设备组成传输网；也可以通过PDH和以太网接口与接入网设备、GSM移动蜂窝基站、ETS无线接入基站、交换机、路由器等设备配合组成通信网。
OptiX 155/622具有灵活的交叉连接功能，是现代通信整体传输方案中末端网传输设备。
4.1.1 OptiX 155/622功能1. 强大的多系统支持能力OptiX 155/622具有强大的交叉连接能力：设备的交叉矩阵的容量为24×24VC-4的交叉矩阵。
在大容量的交叉矩阵和相应的软件功能的支持下，OptiX155/622可实现多个TM或ADM系统的功能，并支持多系统间的业务调度和保护。
由于具备强大的交叉连接能力，OptiX 155/622可作为一个中等容量的本地交叉连接设备使用，大大增强了设备的组网能力和网络间业务的调度能力。
2. 灵活的配置OptiX 155/622可灵活配置为TM、ADM系统。
每个网元既可配置为单个的STM-1/STM-4 TM或ADM系统，也可配置为STM-1、STM-4组合的多ADM系统，并可实现多系统间的交叉连接。
每个网元的各种业务处理板，包括PDH、SDH接口板和以太网接口板，可以灵活混插，提供从窄带业务传输平台到宽带数据传输平台的平滑过渡能力。
3. 丰富的业务接口OptiX 155/622除具备有丰富的PDH和SDH接口以外，还提供音频和数据接口、以太网接口。
支持在同一设备内PDH业务与SDH业务、音频和数据业务、以太网业务的混合传输。
4. 灵活的组网能力OptiX 155/622基于强大的交叉功能，多ADM集成和兼容性的设计思想，保证了设备具有灵活的组网能力。
可组成点对点、线型、树型、环型及网孔型网络，可支持两环相切、多环相交、环带链等各种复杂网络拓扑。
5. 完善的保护机制OptiX 155/622的关键单元都采用冗余设计，从设备级别和网络级别提供强大的保护功能，增强了系统可靠性。
6. 功能完善的网络管理系统网络管理系统OptiX iManager可对OptiX 155/622组成的复杂网络进行集中操作、维护和管理（OAM），实现电路的配置和调度，保证网络安全运行。
7. 电源及环境监控功能提供2路-48V直流电源输入。
能对电源和环境进行监控，并能将告警信息通过标准接口向诸如“管理维护中心机房”传送。
8. 完备的同步状态消息SSM管理功能OptiX 155/622光传输系统提供完备的同步时钟状态消息管理（SSM）功能，即可以处理同步状态指示字节S1，根据S1的信息完成同步网的自动管理。
9. 丰富的数据接口利用其强大的开销处理能力，为用户提供了丰富的数据接口。
10. 超长距传输提供内置的光纤放大器，实现超长距离传输。
11. 高集成度ASIC技术的广泛应用使OptiX 155/622设备具有很高的集成度，单子架最大可以上下252个E1信号。
4.1.2 OptiX 155/622的特点1. 系统容量单个子架上的逻辑系统可配置数量：线路板位可配置2个STM-1/STM-4 ADM系统或4个STM-1/STM-4 TM系统，支路板位可配置4个STM-1 ADM系统或8个STM-1 TM系统，系统间可进行业务交叉，保证组网的灵活性。
z SDH业务接入容量单子架最大接入容量达到24×STM-1。
其中线路板位容量：16×STM-1，支路板位容量：8×STM-1；支路板位可同时支持8个STM-1光/电口，线路板位可同时支持4个STM-4光接口。
z PDH业务接入容量可同时接入E1/E3/T3/E4 PDH业务。
单子架最多可直接接入252×E1，24×E3/T3，8×E4。
z音频数据业务接入容量可同时接入12路语音、4路RS-232和4路RS-422业务。
为这些业务提供基于64kbit/s级别的交叉连接功能。
z以太网业务接入容量最多可提供4路10M/100M以太网电接口。
带宽处理能力相当于48个E1的业务流量。
2. 交叉能力提供大容量交叉板GTC。
高阶交叉容量为24×24 VC-4，低阶交叉容量为1512×1512 VC-12、72×72 VC-3，提供空分、时分全交叉矩阵。
3. 时钟特性符合ITU-T G.813协议，支持自由振荡源、支路时钟源、线路时钟源、外时钟源，提供自由振荡、跟踪、保持三种工作模式。
提供2路外时钟输入接口、4路外时钟输出接口。
接口模式可设置为2MHz或2Mbit/s。
提供符合ITU-T G.781建议的SSM时钟倒换协议。
4. 设备级硬件保护能力支持交叉板、时钟板1+1热备份保护；支持E1/T3/E3电接口1:3保护倒换功能（TPS），最多可配置两组；支持STM-1电接口1:4支路保护倒换功能（EPS），最多可配置一组；TPS、EPS可混合配置。
5. 组网及网络保护能力支持单向/双向通道保护环（PP）。
支持子网连接保护（SNCP）。
支持单向复用段保护环。
支持双向复用段保护环（仅STM-4速率）。
支持1:1、1+1线性复用段保护。
6. 辅助接口支持3路公务电话；支持光路无连接的两个本地网元公务跨接功能。
支持4路透明RS-232/RS-422数据接口。
支持1路符合G.703协议的同向64kbit/s数据接口。
支持2路非透明RS-232/RS-422公务扩展接口。
7. 网络管理能力提供网元级管理系统OptiX iManage NES，区域级管理系统OptiX iManage RMS，以及子网级网管系统OptiX iManage T2000。
另外还提供本地终端管理系统OptiX iManage LCT。
支持X.25、F&f、Ethernet网络管理接口。
支持Q3网络管理协议。
8. 电源输入接口设备提供2路-48V DC电源输入接口。
并可以对电源电压的状况（严重欠压、一般欠压、一般过压、严重过压）进行监测。
9. 环境监控单元接口提供2路电源电压检测功能、机柜内温度监测功能，提供6路开关量信号输入、2路开关量信号输出接口。
10. 超长距光传输能力提供内置光放板BA2，可以使传输距离拓展至160km左右。
BA2可以插在支路或线路板位。
11. 机柜结构采用符合ETSI标准的ETS 300 机柜。
每个机柜最多可安装2个子架。

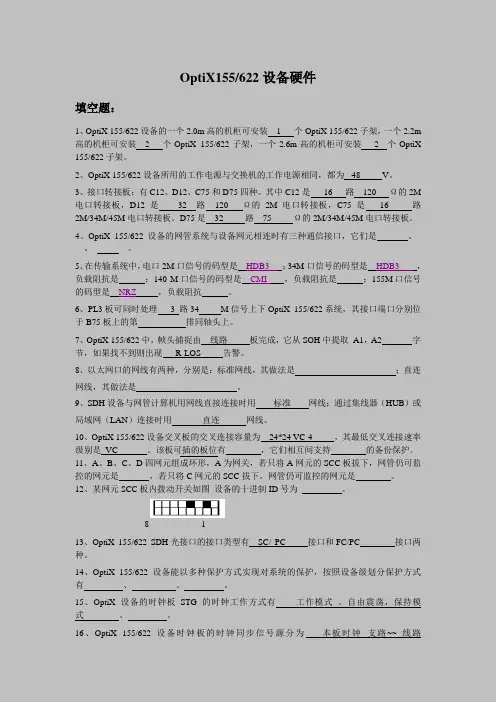

4.2 OptiX 155/622硬件总体结构4.2.1 OptiX 155/622功能模块OptiX 155/622光传输系统由网元设备和网络管理系统OptiX iManager 构成。
