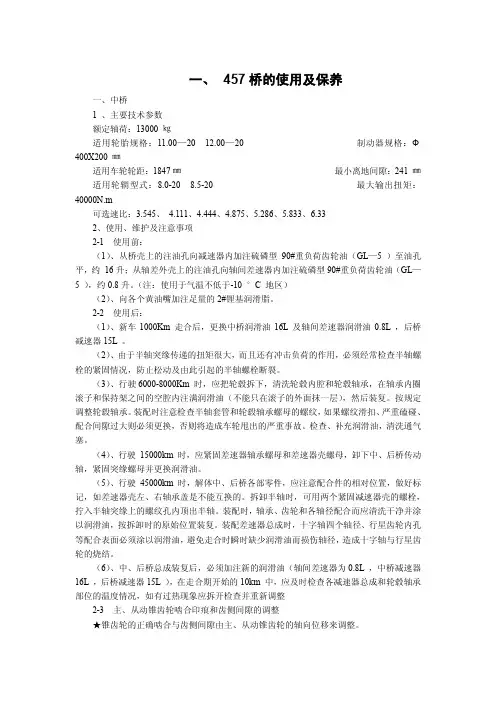

一、457桥的使用及保养一、中桥1 、主要技术参数额定轴荷：13000 ㎏适用轮胎规格：11.00—20 12.00—20 制动器规格：Ф400X200 ㎜适用车轮轮距：1847㎜最小离地间隙：241 ㎜适用轮辋型式：8.0-20 8.5-20 最大输出扭矩：40000N.m可选速比：3.545、4.111、4.444、4.875、5.286、5.833、6.332、使用、维护及注意事项2-1 使用前：（1）、从桥壳上的注油孔向减速器内加注硫磷型90#重负荷齿轮油（GL—5 ）至油孔平，约16升；从轴差外壳上的注油孔向轴间差速器内加注硫磷型90#重负荷齿轮油（GL—5 ），约0.8升。
（注：使用于气温不低于-10 °C 地区）（2）、向各个黄油嘴加注足量的2#锂基润滑脂。
2-2 使用后：（1）、新车1000Km 走合后，更换中桥润滑油16L 及轴间差速器润滑油0.8L ，后桥减速器15L 。
（2）、由于半轴突缘传递的扭矩很大，而且还有冲击负荷的作用，必须经常检查半轴螺栓的紧固情况，防止松动及由此引起的半轴螺栓断裂。
（3）、行驶6000-8000Km 时，应把轮毂拆下，清洗轮毂内腔和轮毂轴承，在轴承内圈滚子和保持架之间的空腔内注满润滑油（不能只在滚子的外面抹一层），然后装复。
按规定调整轮毂轴承。
装配时注意检查半轴套管和轮毂轴承螺母的螺纹，如果螺纹滑扣、严重磕碰、配合间隙过大则必须更换，否则将造成车轮甩出的严重事故。
检查、补充润滑油，清洗通气塞。
（4）、行驶15000km 时，应紧固差速器轴承螺母和差速器壳螺母，卸下中、后桥传动轴，紧固突缘螺母并更换润滑油。
（5）、行驶45000km 时，解体中、后桥各部零件，应注意配合件的相对位置，做好标记，如差速器壳左、右轴承盖是不能互换的。
拆卸半轴时，可用两个紧固减速器壳的螺栓，拧入半轴突缘上的螺纹孔内顶出半轴。
装配时，轴承、齿轮和各轴径配合而应清洗干净并涂以润滑油，按拆卸时的原始位置装复。
