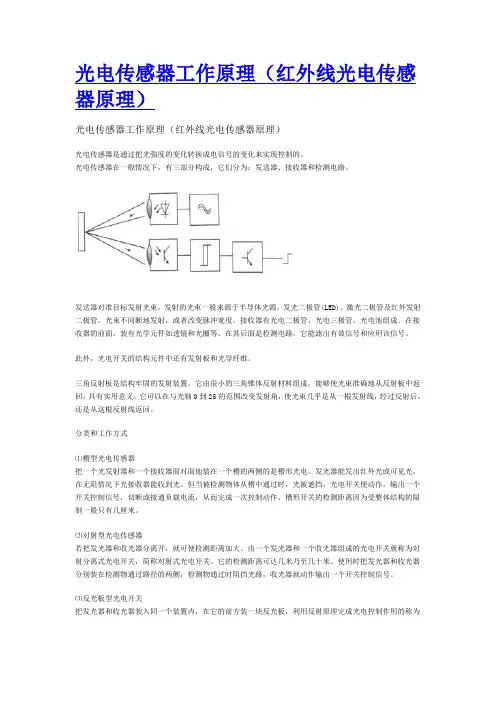

光电传感器工作原理（红外线光电传感器原理）光电传感器工作原理（红外线光电传感器原理）光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。

光束不间断地发射，或者改变脉冲宽度。

接收器有光电二极管、光电三极管、光电池组成。

在接收器的前面，装有光学元件如透镜和光圈等。

在其后面是检测电路，它能滤出有效信号和应用该信号。

此外，光电开关的结构元件中还有发射板和光导纤维。

三角反射板是结构牢固的发射装置。

它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。

它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。

分类和工作方式⑴槽型光电传感器把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。

发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。

但当被检测物体从槽中通过时，光被遮挡，光电开关便动作。

输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。

槽形开关的检测距离因为受整体结构的限制一般只有几厘米。

⑵对射型光电传感器若把发光器和收光器分离开，就可使检测距离加大。

由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。

它的检测距离可达几米乃至几十米。

使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。

⑶反光板型光电开关把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。

正常情况下，发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号。

传感器光电传感器安全操作及保养规程概述光电传感器是一种常见的传感器类型，主要用于检测物体的位置、距离和速度等信息。

由于光电传感器使用一定的电源和光学装置，因此在使用过程中需要特别注意安全问题。

本文将介绍传感器光电传感器的安全操作规程和保养规程，以确保其安全稳定地工作。

安全操作规程电气安全1.在使用光电传感器之前，请确保其电源线和连接端子正确地接地，并且与其他电源或导体隔离。

2.请勿在不合适的工作电压下使用光电传感器，并且勿在机器运行期间连接或断开光电传感器。

3.在分析和处理光电信号时，请注意避免接地故障和释放静电，避免引起各种电磁干扰。

光学安全1.当使用光电传感器时，应注意光束的输出方向，并确保其不直接照射到眼睛或皮肤上。

避免光束直接照射眼睛会导致瞳孔紧缩和视力下降，甚至可能造成失明。

2.对于显眼的光束，请在其周围使用合适的警示标志或保护措施。

3.请勿擅自拆卸或修改光学元件，否则会对其光学性能和安全性造成威胁。

机械安全1.贴装光电传感器或调整其位置时，需要关闭电源，并使用合适的工具和手套保护自己。

2.请使用固定设备或卡槽等机械结构让光电传感器固定在正确的位置，避免其松动或移位。

3.当发现光电传感器存在异响、松动等异常状况时，务必立即停止使用，并及时报修或更换。

保养规程清洁保养1.定期检查光电传感器的表面和内部是否有灰尘、油污等杂物积累，确保其安装端面整齐、干净、平整。

2.使用软布或者专业清洗布轻轻地擦拭光学单元，不要使用普通纸巾或粗糙的材料来清洁光学元件表面，避免划伤。

3.清洁完毕后，请勿再次连接其接线端子或开机测试，确保被擦拭的部分已经干燥。

寿命管理1.定期检查光电传感器的使用寿命和性能，特别是光学元件的磨损情况，避免因使用时间过长而导致偏差或故障。

2.请确保光电传感器的工作环境符合其使用寿命和性能指标，特别是粉尘、湿度等环境因素。

总结光电传感器是现代工业中必不可少的元器件，但由于其特殊性需要特别注意其安全问题。

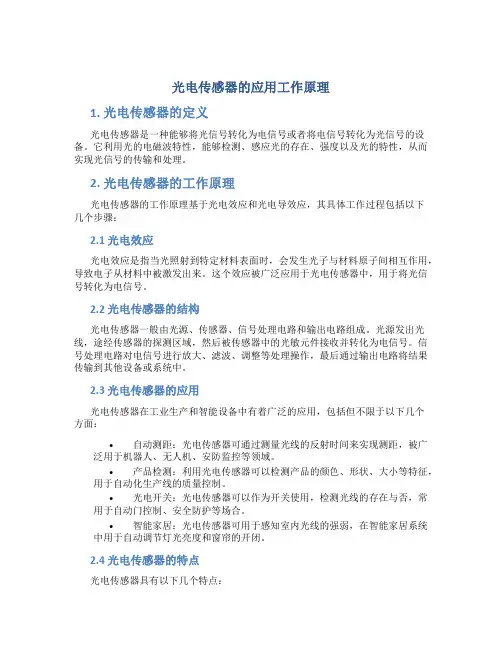

光电传感器的应用工作原理1. 光电传感器的定义光电传感器是一种能够将光信号转化为电信号或者将电信号转化为光信号的设备。

它利用光的电磁波特性，能够检测、感应光的存在、强度以及光的特性，从而实现光信号的传输和处理。

2. 光电传感器的工作原理光电传感器的工作原理基于光电效应和光电导效应，其具体工作过程包括以下几个步骤：2.1 光电效应光电效应是指当光照射到特定材料表面时，会发生光子与材料原子间相互作用，导致电子从材料中被激发出来。

这个效应被广泛应用于光电传感器中，用于将光信号转化为电信号。

2.2 光电传感器的结构光电传感器一般由光源、传感器、信号处理电路和输出电路组成。

光源发出光线，途经传感器的探测区域，然后被传感器中的光敏元件接收并转化为电信号。

信号处理电路对电信号进行放大、滤波、调整等处理操作，最后通过输出电路将结果传输到其他设备或系统中。

2.3 光电传感器的应用光电传感器在工业生产和智能设备中有着广泛的应用，包括但不限于以下几个方面：•自动测距：光电传感器可通过测量光线的反射时间来实现测距，被广泛用于机器人、无人机、安防监控等领域。

•产品检测：利用光电传感器可以检测产品的颜色、形状、大小等特征，用于自动化生产线的质量控制。

•光电开关：光电传感器可以作为开关使用，检测光线的存在与否，常用于自动门控制、安全防护等场合。

•智能家居：光电传感器可用于感知室内光线的强弱，在智能家居系统中用于自动调节灯光亮度和窗帘的开闭。

2.4 光电传感器的特点光电传感器具有以下几个特点：•高灵敏度：光电传感器能够对微弱的光信号进行检测，具有较高的灵敏度。

•快速响应：光电传感器能够快速响应光信号的变化，具有较短的响应时间。

•高稳定性：光电传感器具有稳定的性能，不受环境光的干扰。

•可定制性：光电传感器可以根据实际应用需求设计和制造，满足不同行业的需求。

3. 使用光电传感器的注意事项在使用光电传感器时，需要注意以下几个问题：•环境光干扰：光电传感器对环境光比较敏感，需要采取措施防止环境光的干扰，如增加滤光片、调整传感器的位置等。

光电传感器的原理
光电传感器是一种能够将光信号转换为电信号的设备，通常用于测量和检测光线的强度和位置。

光电传感器的原理基于光电效应，即当光线照射到特定的光敏材料上时，光的能量将被转化为电流或电压。

在光电传感器中常用的光敏材料有硅、锗、氧化锌等。

这些材料具有能够吸收能量的特性，当光线照射到这些材料表面时，光子将激发材料中的电子，并改变材料的电导率。

光电传感器通常使用PN结构，即正负电荷之间的结构。

当光线照射到光电传感器的光敏区域时，光子的能量会导致光敏材料中的电子移动。

对于PN结构，当光线照射到P区时会
产生电子-空穴对，而在N区的电子-空穴对会发生复合。

这种
电子-空穴对的产生和复合过程将导致PN结的导电性发生变化。

光电传感器的输出信号通常是一个电流或电压信号。

当光线强度较弱时，产生的电子-空穴对较少，导致输出电流或电压较小；而当光线强度较强时，产生的电子-空穴对较多，导致输
出电流或电压较大。

根据这一原理，可以通过测量输出信号的大小来获取光线的强度信息。

除了测量光线的强度，光电传感器还可以用于检测光线的位置。

通过在光电传感器上设置多个光敏元件，并在光线照射时测量每个元件的输出信号大小，可以判断光线照射的位置。

总结来说，光电传感器的工作原理是利用光电效应将光信号转换为电信号。

通过测量输出信号的大小，可以获取光线的强度信息，而通过测量多个光敏元件的输出信号大小，可以判断光线的位置。

这种原理使得光电传感器在许多应用中发挥重要作用，如光敏开关、光电计数器、光电编码器等。

光电传感器的工作原理光电传感器是一种能够将光信号转化为电信号的装置，广泛应用于工业自动化、光电测量、光学通信、无线电通信等领域。

它通过感知光信号的强度、频率、波长等特征，将其转化为电信号，从而实现对光信号的检测和测量。

一、光电传感器的基本原理光电传感器的基本原理是利用光电效应，即光照射到光敏元件上时，会产生电信号。

光电传感器通常由光源、光敏元件和信号处理电路组成。

1. 光源：光源是光电传感器中的发光元件，常用的光源有激光二极管、发光二极管、红外线二极管等。

光源的选择要根据具体的应用需求来确定。

2. 光敏元件：光敏元件是光电传感器中的接收元件，它能够将光信号转化为电信号。

常用的光敏元件有光电二极管、光敏电阻、光电二极管阵列等。

光敏元件的选择要考虑到光源的波长、光强度等因素。

3. 信号处理电路：信号处理电路用于放大、滤波和解调光敏元件输出的电信号，以便进行后续的信号处理和分析。

信号处理电路的设计要根据具体的应用需求来确定。

二、光电传感器的工作原理可以分为直接检测和间接检测两种方式。

1. 直接检测：直接检测是指光电传感器直接接收被测物体反射或者透过的光信号。

当被测物体反射或者透过的光信号照射到光敏元件上时，光敏元件产生电信号，经过信号处理电路的放大和滤波，最终输出检测结果。

2. 间接检测：间接检测是指光电传感器通过测量光信号与被测物体之间的相互作用来检测被测物体的某些特性。

常见的间接检测方式有光散射、光吸收、光透射等。

三、光电传感器的应用光电传感器在工业自动化中有着广泛的应用。

以下是一些常见的应用领域：1. 物体检测：光电传感器可以用于检测物体的存在、位置和形状等信息。

例如，在生产线上，光电传感器可以用来检测产品的到位、缺陷等。

2. 计数和测量：光电传感器可以用于对物体进行计数和测量。

例如，在包装行业中，光电传感器可以用来计数产品数量，确保包装的准确性。

3. 位置和速度测量：光电传感器可以用于测量物体的位置和速度。

四种光电传感器的功能及应用场景
光电传感器是一类能够将光信号转换为电信号的传感器，广泛应用于自动化、工业生产、电子设备等领域。

以下是四种常见的光电传感器及其功能及应用场景：
1. 光电开关：
功能：光电开关通过检测光线的有无来实现电路的开关控制。

当光束被遮挡时，电路断开；当光束被恢复时，电路闭合。

应用场景：工业自动化中的物料检测、流水线上的物体计数、自动门控制等。

2. 光电传感器：
功能：光电传感器能够检测物体的位置、距离、颜色等参数，通过测量光的反射或透射情况实现。

应用场景：用于自动化生产线上的物体检测、装配线上的定位、印刷行业中的颜色检测等。

3. 光电编码器：
功能：光电编码器通过测量物体旋转时光栅的变化来输出相应的位置信息，实现位置测量。

应用场景：工业机械设备中的位置反馈系统、数控机床的位置控制、电梯的高度测量等。

4. 光电隔离器：
功能：光电隔离器利用光电转换的原理，将电路分隔开，阻止高电压电路对低电压电路的干扰，保证电路的稳定运行。

应用场景：在电力系统中用于隔离高低电压电路、在电子仪器中用于隔离输入输出信号、在通信设备中用于隔离信号传递等。

总体而言，光电传感器在自动化、工业生产、仪器仪表等领域起到了不可替代的作用，通过其高灵敏度、稳定性和精准性，实现了对环境中各种光信号的准确感知和应用。

光电传感器光电传感器是一种可以将光信号转化为电信号的装置。

它具有灵敏度高、响应速度快、可靠性强等特点，广泛应用于工业控制、环境监测、医疗设备、安防系统等领域。

本文将介绍光电传感器的工作原理、分类、应用领域以及未来发展方向。

一、工作原理光电传感器的工作原理基于光电效应。

简单来说，当光照射到光电传感器的光敏元件上时，光子的能量将导致光电子的产生。

光敏元件一般由半导体材料制成，如硅、镓化合物等。

当光电子被产生出来后，它们会在半导体材料内部发生电子迁移，并将导致电荷分布的变化。

这个变化可被传感器中的电路所检测到，并转换为相应的电信号输出。

二、分类根据工作原理的不同，光电传感器可以分为多种类型。

常见的光电传感器有光电开关、光电二极管、光电三极管、光电二极管阵列等。

1. 光电开关光电开关是一种能够检测物体存在与否的传感器。

它通常由光源、发射器、接收器和电路组成。

光源将光照射到被检测物体上，然后由接收器接收反射回来的光信号。

当有物体遮挡光线时，反射光信号会变弱或消失，接收器中的电路会产生相应的响应信号，从而实现对物体存在与否的检测。

2. 光电二极管光电二极管又称为光敏二极管，是利用半导体材料的光电效应工作的传感器。

它具有响应速度快、结构简单、体积小等优点，在光电传感领域中得到广泛应用。

光电二极管可以将光信号转换为电信号输出，并且根据光信号的强弱可以实现对光强度的测量。

3. 光电三极管光电三极管是一种具有放大作用的光电器件。

它除了具有光电二极管的特点外，还可以放大光电信号。

这种传感器通常由光电二极管和共射放大电路组成。

光电信号通过光电二极管产生后，经过共射放大电路放大，最终输出一个相应的电信号。

4. 光电二极管阵列光电二极管阵列是一种由多个光电二极管组成的传感器。

它可以实现对多个光源的检测，广泛应用于图像识别、光学测量等领域。

光电二极管阵列的每个光电二极管相互之间独立工作，可以同时对多个光源进行测量，提高了测量效率和准确性。

光电传感器的基础知识及术语重点什么是光电传感器？光电传感器是一种能将光信号转换为电信号的传感器。

它由光电转换器件和信号处理电路组成，是一种测量、检测、控制和自动化等领域不可或缺的部分。

光电传感器的分类根据不同的分类标准，光电传感器可以分为多种类型。

其中，按照测量原理不同，可分为反射式、穿过式、散射式和透射式光电传感器；按照应用场景不同，可分为红外光电传感器、紫外光电传感器、激光光电传感器等。

光电传感器的工作原理光电传感器的基本工作原理是将光信号转换为电信号。

具体来说，当光电转换器件受到外界光源的照射时，光电器件内部的电荷状态会发生变化，从而产生电信号。

信号处理电路进一步处理电信号，使其达到特定的幅度、频率和波形等要求，实现对光信号的检测、测量和控制等任务。

光电传感器的术语重点反射型光电传感器反射式光电传感器是指发射和接收元件集成于一个装置内，通过反射光信号来检测目标位置和状态。

穿过型光电传感器穿过式光电传感器是指发射和接收元件分别安装于两个装置内，利用物体遮挡光束来检测目标位置和状态。

散射型光电传感器散射式光电传感器是指发射和接收元件分别安装于一个装置内，利用反射的散射光信号或散乱物质发射的散射光信号来检测目标位置和状态。

透射型光电传感器透射式光电传感器是指发射和接收元件分别安装于两个装置内，通过光束贯穿物体来检测目标位置和状态。

红外光电传感器红外光电传感器是利用红外线来感知、测量和控制的传感器。

紫外光电传感器紫外光电传感器是利用紫外线来感知、测量和控制的传感器。

激光光电传感器激光光电传感器是利用激光来感知、测量和控制的传感器，具有高速、高精度和高稳定性等优点。

光电传感器的应用领域光电传感器广泛应用于自动化生产线、仓储物流、机器人等众多领域。

例如，可以用光电传感器来检测机器人的位置和姿态，实现机器人的定位和导航；还可以结合光电传感器来监测物品的进出、数量和位置，实现自动化仓储库存管理。

光电传感器作为光电技术的重要应用之一，具有多种不同的类型和工作原理，并且在各种各样的应用场景中发挥着越来越重要的作用。
